【电子行业标准(SJ)】 数据通信－基本型控制规程－编码独立的信息传送

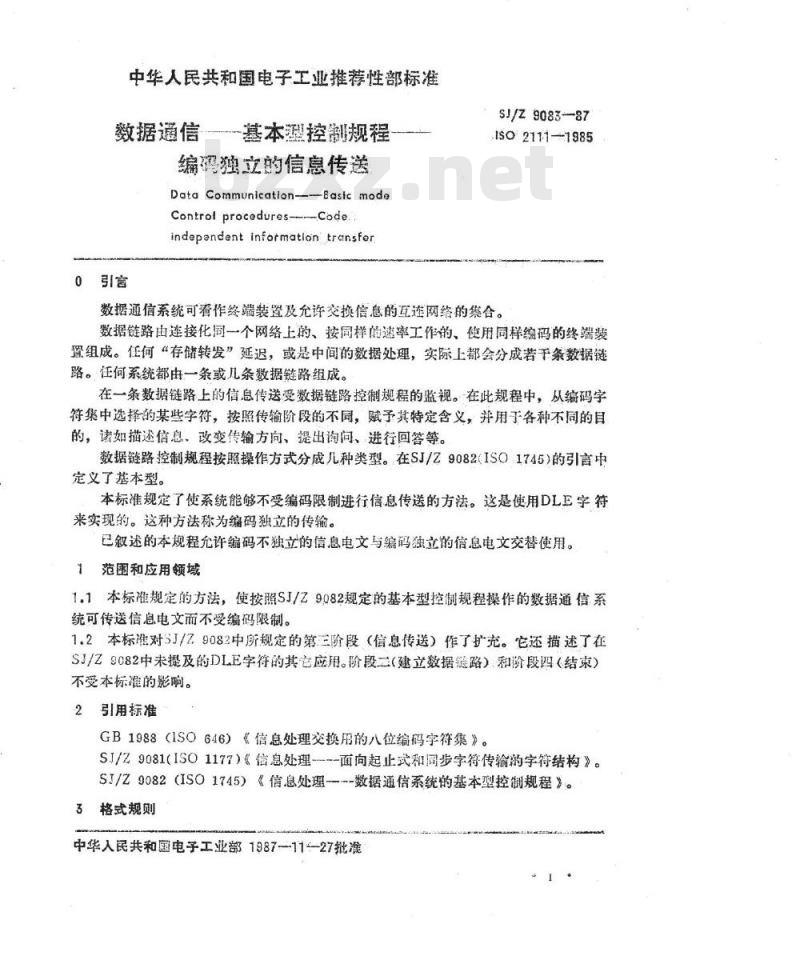

中华人民共和国电子工业推荐性部标准数据通信基本塑控制规程
编码独立的信息传送
Data Communication--Basic modeControl procedures-.Code.
independent informatilon transfor引言
SJ/Z9083-87
IsO2111-1985
数据通信系统可看作终端装置及允许交换信息的互连网络的集合。数据链路由连接化同一个网络上的、按同样的速率工作的、使用同样编码的终端装置组成。任何“存储转发”延迟，或是中间的数据处理，实际上都会分成若于条数据链路。任何系统都由一条或几条数据链路组成。在一条数据链路上的信息传送受数据链路控制规程的监视。在此规程中，从编码字符集中选择的某些字符，按照传输阶段的不同，赋予其特定含义，并用于各种不同的目的，诸如描述信息、改变传输方向、提出询间、进行回答等。数据链路控制规程按照操作方式分成几种类型。在SJ/Z9082(ISO.1745）的引言中定义了基本型。
本标准规定了使系统能够不受缩码限制进行信息传送的方法。这是使用DLE字符来实现的。这种方法称为编码独立的传输。已叙述的本规程允许编码不独立的信息电文与编码强立的信息电文交替使用。1范围和应用领域
1.1本标准规定的方法，使按照SJ/Z9082规定的基本型控制规程操作的数据通信系统可传送信息电文而不受编码限制。1.2本标准对SJ/Z.9082中所规定的第三阶段（信息传送）作了扩充。它还描述了在SJ/Z9082中未提及的DLE字符的其它应用。阶段二（建立数据链路）和阶段四（结束）不受本标准的影响。
2引用标准
GB1988（1SO646）《信息处理交换用的八位编码字符集》。SJ/Z9081(ISO1177）《信息处理----面向起止式和同步字符传输的字符结构》。SJ/Z9082（ISO1745）《信息处理--数据通信系统的基本型控制规程》。3格式规则
中华入民共和国电子工业部1987114-27批液3.1.编码独立正文的开始
SJ/Z9083-87

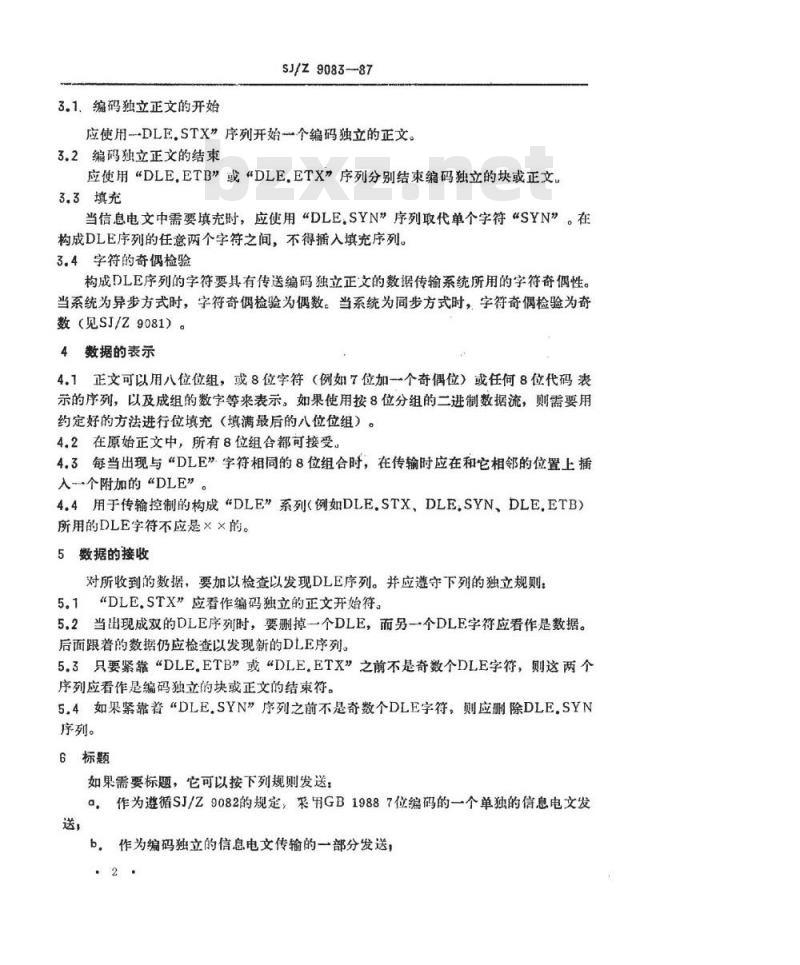

应使用DLE，STX”序列开始个编码独立的正文。3.2编码独立正文的结束
应使用“DLE，ETB”或“DLE，ETX”序列分别结束编码独立的块或正文3.3填充
当信息电文中需要填充时，应使用“DLE.SYN”序列取代单个字符“SYN”。在构成DLE序列的任意两个字符之间，不得插入填充序列。3.4字符的奇偶检验
构成DLE序列的字符要具有传送编码独立正文的数据传输系统所用的字符奇偶性。当系统为异步方式时，字符奇偶检验为偶数。当系统为同步方式时，字符奇偶检验为奇数（见SJ/Z9081）。
4数据的表示
4.1正文可以用八位位组，或8位字符（例如7位加一个奇偶位）或任何8位代码表示的序列，以及成组的数字等来表示，如果使用按8位分组的二进制数据流，则需要用约定好的方法进行位填充（填满最后的八位位组）。4.2在原始正文中，所有8位组合都可接受。4.3每当出现与“DLE”字符相同的8位组合时，在传输时应在和它相邻的位置上插入个附加的“DLE”。
4.4用于传输控制的构成“DLE”系列(例如DLE.STX、DLE.SYN、DLE.ETB）所用的DLE字符不应是××的。
数据的接收
对所收到的数据，要加以检查以发现DLE序列。并应遵守下列的独立规则：5.1“DLE.STX”应看作编码独立的正文开始符。5.2当出现成双的DLE序列时，要删掉一个DLE，而另一个DLE字符应看作是数据。后面跟着的数据仍应检查以发现新的DLE序列。5.3只要紧靠“DLE.ETB”或“DLE.ETX”之前不是奇数个DLE字符，则这两个序列应看作是编码独立的块或正文的结束符。5.4如果紧靠着“DLE.SYN”序列之前不是奇数个DLE字符，则应删除DLE.SYN序列。
6标题
如果需要标题，它可以按下列规则发送：a，作为遵循SJ/Z9082的规定，采用GB19887位编码的一个单独的信息电文发送，
b。作为编码独立的信息电文传输的一部分发送，2
SJ/Z9083--87

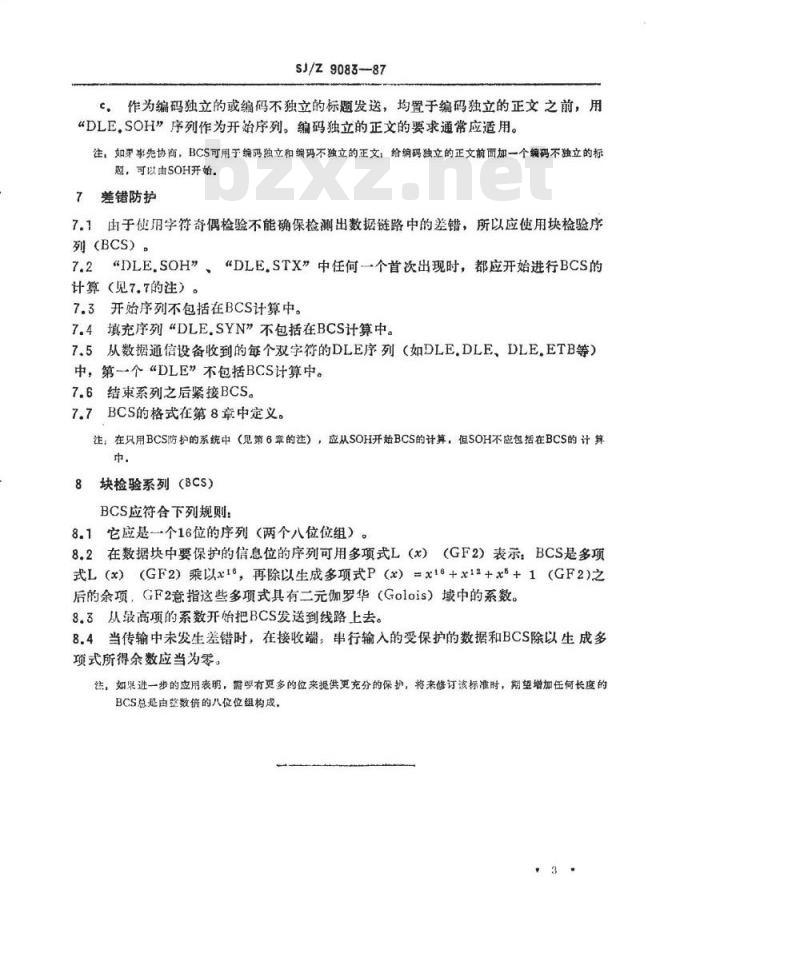

c。作为编码独立的或编码不独立的标题发送，均置于编码独立的正文之前，用“DLESOH”序列作为开始序列，编码独立的正文的要求通常应适用。注，如果事先协商，BCS可用于编码独立和编码不独立的正文，给编码独立的正文前面加一个编码不独立的标题，可以由SOH开始。
7差错防护
7.1由于使用字符奇偶检验不能确保检测出数据链路中的差错，所以应使用块检验序列（BCS）。
7.2“DLE.SOH”、“DLE.STX”中任何一个首次出现时，都应开始进行BCS的计算（见7.7的注）。www.bzxz.net
7.3开始序列不包括在BCS计算中。7.4填充序列“DLE,SYN”不包括在BCS计算中。7.5从数据通信设备收到的每个双字符的DLE序列（如DLE.DLE、DLE.ETB等）中，第一个“DLE”不包括BCS计算中。7.6结束系列之后紧接BCS。
7.7BCS的格式在第8章中定义。
注：在只用BCS防护的系统中（见第6章的注），应从SOH开始BCS的计算，但SOH不应包括在BCS的计算中。
8块检验系列(BCS)
BCS应符合下列规则：
8.1它应是一个16位的序列（两个八位位组）。8.2在数据块中要保护的信息位的序列可用多项式L（x）（GF2）表示：BCS是多项式L（x）（GF2）乘以x18，再除以生成多项式P（×）=×16+×12+×5+1（GF2）之后的余项，GF2意指这些多项式具有二元伽罗华（Golois）域中的系数。8.3从最高项的系数开始把BCS发送到线路上去。8.4当传输中未发生差错时，在接收端：串行输入的受保护的数据和BCS除以生成多项式所得余数应当为零，
法，如果进一步的应用表明，需寻有更多的位来揽供更充分的保护，将来修订该标准时，期望增加任何长度的BCS总是由整数倍的八位位组构成，
