【电子行业标准(SJ)】 信息处理－数据交换用６．３０ｍｍ宽，以６３位／毫米调相制记录的盒式磁带

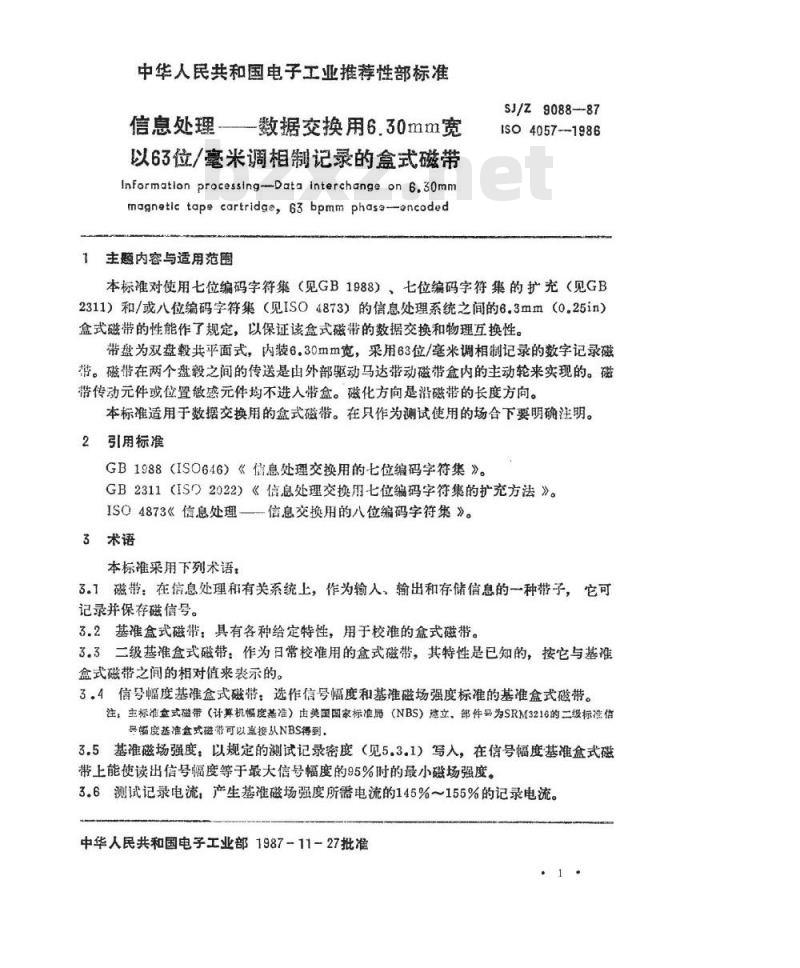

中华人民共和国电子工业推荐性部标准信息处理数据交换用6.30mm宽
以63位/毫米调相制记录的盒式磁带Informationprocessing-Datainterchangeon6.30mmmagnetic tape cartridge,63bpmmphasa--encoded1主题内容与适用范
SJ/Z9088--87
ISO4057--1986
本标准对使用七位编码字符集（见GB1988）、七位编码字符集的扩充（见GB2311）和/或八位编码字符集（见ISO4873）的信息处理系统之间的6.3mm（0.25in）盒式磁带的性能作了规定，以保证该盒式磁带的数据交换和物理互换性。带盘为双盘毂共平面式，内装6.30mm宽，采用63位/毫米调相制记录的数字记录磁带。磁带在两个盘毅之间的传送是由外部驱动马达带动磁带盒内的主动轮来实现的。磁带传动元件或位置敏感元件均不进入带盒。磁化方向是沿磁带的长度方向。本标准适用于数据交换用的盒式磁带。在只作为测试使用的场合下要明确注明。2
引用标准
GB1988（ISO646）《信息处理交换用的七位编码字符集》。GB2311（ISO2022）《信息处理交换用七位编码字符集的扩充方法》。ISO4873《信息处理一信息交换用的八位编码字符集》。3术语
本标准采用下列术语：
3.1磁带：在信息处理和有关系统上，作为输人，输出和存储信息的一种带子，它可记录并保存磁信号。
3.2基准盒式磁带：具有各种给定特性，用于校准的盒式磁带。3.3二级基准盒式磁带：作为日常校准用的盒式磁带，其特性是已知的，按它与基准盒式磁带之间的相对值来表示的。3.4信号幅度基准盒式磁带：选作信号幅度和基准磁场强度标准的基准盒式磁带。注：主标准盒式磁带（计算机幅度基准）由美润国家标准局（NBS）楚立，部件号为SRM3216的二级标准信享竭度基准盒式磁带可以直接从NBS得到，3.5基准磁场强度：以规定的测试记录密度（见5.3.1）写入，在信号幅度基准盒式磁带上能使读出信号幅度等于最大信号幅度的95%时的最小磁场强度。3.6测试记录电流，产生基准磁场强度所需电流的145%~155%的记录电流。中华人民共和国电子工业部1987-11-27批准SJ/Z9088--87

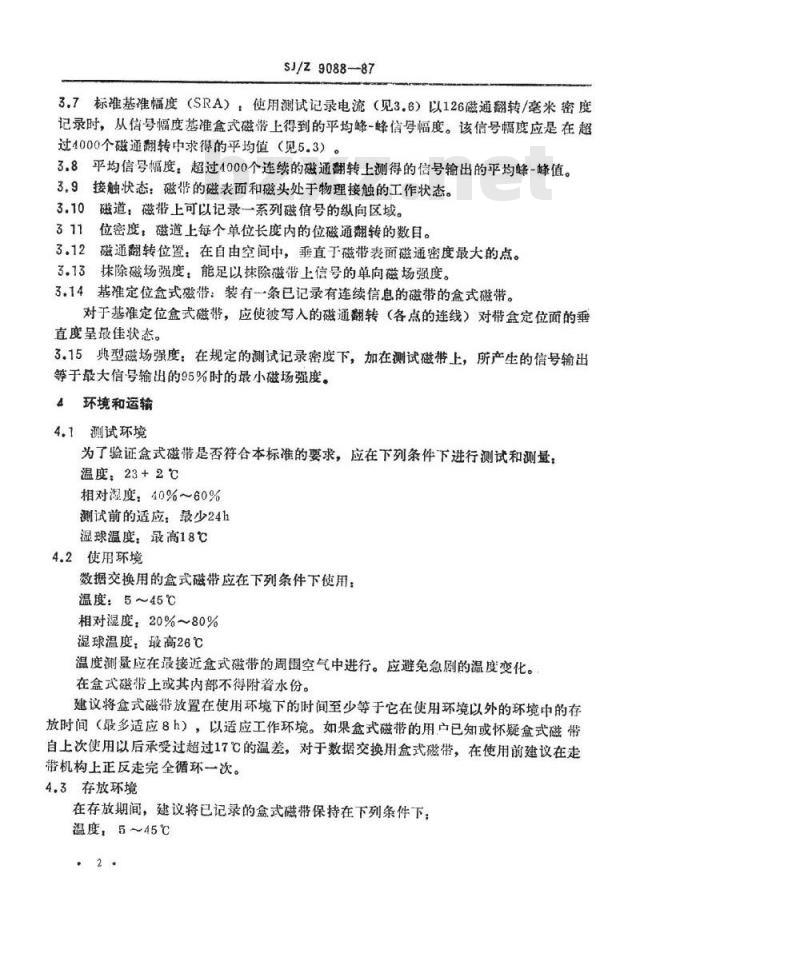

3.7标准基准幅度（SRA）：使用测试记录电流（见3.6）以126磁通翻转/毫米密度记录时，从信号幅度基准盒式磁带上得到的平均峰-峰信号幅度。该信号幅度应是在超过4000个磁通翻转中求得的平均值（见5.3）。3.8平均信号幅度：超过4000个连续的磁通翻转上测得的信号输出的平均峰-峰值。3.9接触状态：磁猎的磁表面和磁头处于物理接触的工作状态。3.10磁道：磁带上可以记录一系列磁信号的纵向区域。311位密度：磁道上每个单位长度内的位磁通翻转的数目。3.12磁通翻转位置：在自由空间中，垂直于磁带表面磁通密度最大的点。3.13抹除磁场强度，能足以抹除磁带上信号的单向磁场强度。3.14基准定位盒式磁带：装有一条已记录有连续信息的磁带的盒式磁带。对于基准定位盒式磁带，应使被写入的磁通翻转（各点的连线）对带盒定位面的垂直度呈最佳状态。
3.15典型磁场强度：在规定的测试记录密度下，加在测试磁带上，所产生的信号输出等于最大信号输出的95%时的最小磁场强度。4环境和运输
4.1测试环境
为了验证盒式磁带是否符合本标准的要求，应在下列条件下进行测试和测量：温度：23+2℃
相对湿度：40%～60%
测试前的适应：最少24h
湿球温度：最高18℃
4.2使用环境
数据交换用的盒式磁带应在下列条件下使用：温度：5~45℃
相对湿度：20%~80%
湿球温度：最高26℃
温度测量应在最接近盒式磁带的周围空气中进行。应避免急剧的温度变化。在盒式磁带上或其内部不得附着水份。建议将盒式磁带放置在使用环境下的时间至少等于它在使用环境以外的环境中的存放时间（最多适应8h），以适应工作环境。如果盒式磁带的用户已知或怀疑盒式磁带自上次使用以后承受过超过17℃的温差，对于数据交换用盒式磁带，在使用前建议在走带机构上正反走完全循环一次。4.3存放环境
在存放期间，建议将已记录的盒式磁带保持在下列条件下：温度，5～45℃
相对湿度：30%～80%
湿球温度：最高26℃
SJ/Z9088-87

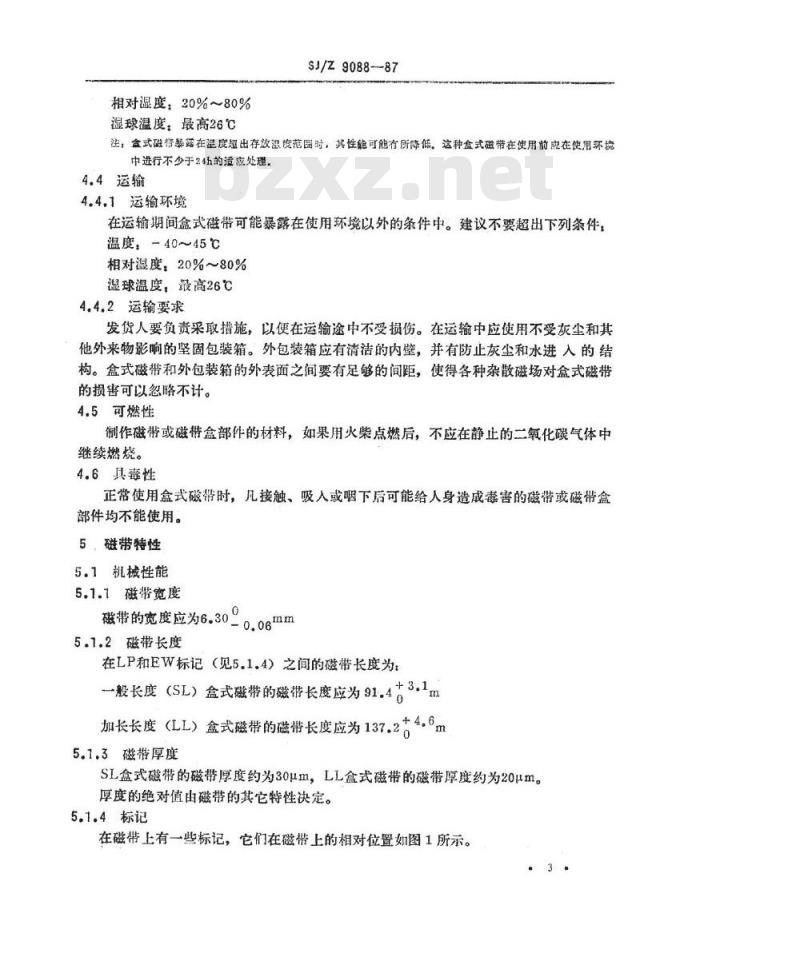

注：盒式磁带暴露在温度超出存放温度范国时，其性能可能有所降循。这种盒式磁带在使用前应在使用环境中进行不少于24h的造应处理。
4.4运输
4.4.1运输环境
在运输期间盒式磁带可能暴露在使用环境以外的条件中。建议不要超出下列条件：温度-40~45℃
相对湿度，20%～80%
湿球温度，最高26℃
4.4.2运输要求
发货人要负责采取措施，以便在运输途中不受损伤。在运输中应使用不受灰尘和其他外来物影响的坚固包装箱。外包装箱应有清洁的内璧，并有防止灰尘和水进入的结构。盒式磁带和外包装箱的外表面之间要有足够的间距，使得各种杂散磁场对盒式磁带的损害可以忽略不计。
4.5可燃性
制作磁带或磁带盒部件的材料，如果用火柴点燃后，不应在静止的二氧化碳气体中继续燃烧。
4.6具毒性
正常使用盒式磁带时，凡接触、吸人或咽下后可能给人身造成毒害的磁带或磁带盒部件均不能使用。
5，磁带特性
5.1机械性能
5.1.1磁带宽度
磁带的宽度应为6.30°
5.1.2磁带长度
在LP和EW标记（见5.1.4）之间的磁带长度为：+3.1m
一般长度（SL）盒式磁带的磁带长度应为91.4吉加长长度（LL）盒式磁带的磁带长度应为137.2+4.6m
5.1.3磁带厚度
SL盒式磁带的磁带厚度约为30μm，LL盒式磁带的磁带厚度约为20μm。厚度的绝对值由磁带的其它特性决定。5.1.4标记
在磁带上有一些标记，它们在磁带上的相对位置如图1所示。.3.
5.1.4.1始端标记（BOT）
SJ/Z9088-87

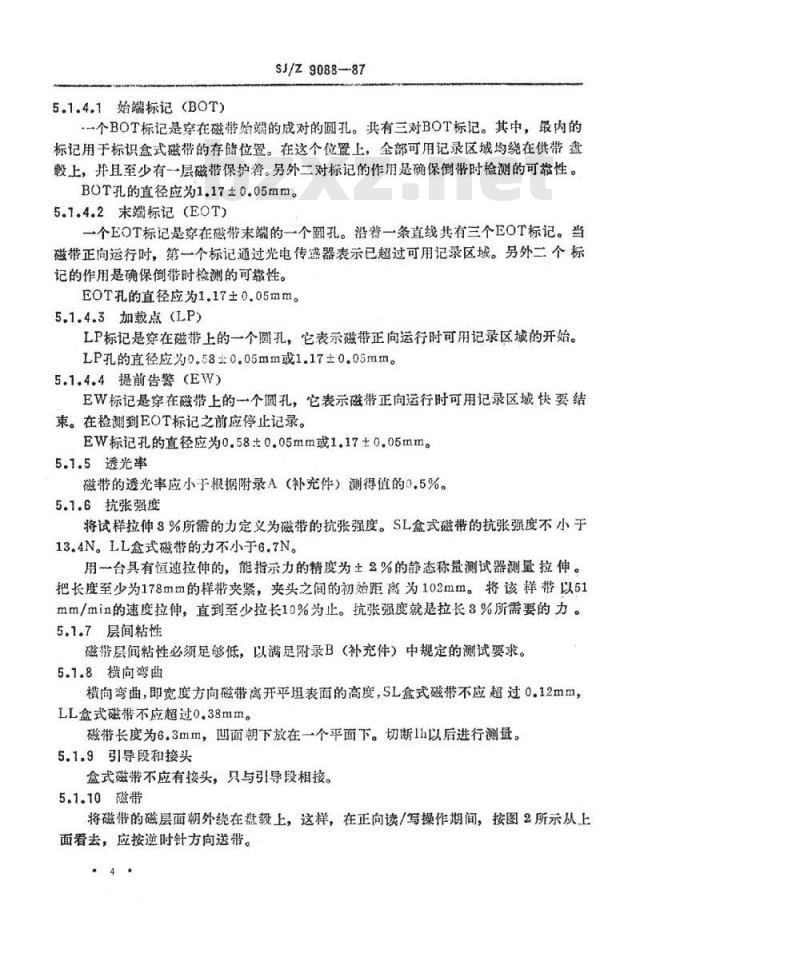

个BOT标记是穿在磁带始端的成对的圆孔。共有三对BOT标记。其中，最内的标记用于标识盒式磁带的存储位置。在这个位置上，全部可用记录区域均绕在供带盘毂上，并且至少有一层磁带保护着。另外二对标记的作用是确保倒带时检测的可靠性。BOT孔的直径应为1.17±0.05mm。5.1.4.2末端标记（EOT）
一个EOT标记是穿在磁带末端的一个圆孔。沿着一条直线共有三个EOT标记。当磁带正向运行时，第一个标记通过光电传感器表示已超过可用记录区域。另外二个标记的作用是确保倒带时检测的可靠性。EOT孔的直径应为1.17±0.05mm。5.1.4.3加载点（LP）
LP标记是穿在磁带上的一个圆孔，它表示磁带正向运行时可用记录区域的开始。LP孔的直径应为0.58±0.05mm或1.17±0.05mm。5.1.4.4提前告警（EW）
EW标记是穿在磁带上的一个圆孔，它表示磁带正向运行时可用记录区域快要结束。在检测到EOT标记之前应停止记录。EW标记孔的直径应为0.58t0.05mm或1.17±0.05mm。5.1.5透光率
磁带的透光率应小于根据附录A（补充件）测得值的0.5%。5.1.6抗张强度
将试样拉伸8%所需的力定义为磁带的抗张强度。SL盒式磁带的抗张强度不小于13.4N。LL盒式磁带的力不小于6.7N用一台具有恒速拉伸的，能指示力的精度为土2%的静态称量测试器测量拉伸。把长度至少为178mm的样带夹紧，夹头之间的初始距离为102mm。将该样带以51mm/min的速度拉伸，直到至少拉长10%为止。抗张强度就是拉长8%所需要的力。5.1.7层间粘性
磁带层间粘性必须足够低，以满足附录B（补充件）中规定的测试要求。5.1.8横向弯曲
横向弯曲，即宽度方向磁带离开平坦表面的高度，SL盒式磁带不应超过0.12mm，LL盒式磁带不应超过0.38mm。
磁带长度为6.3mm，凹面朝下放在一个平面下。切断1h以后进行测量。5.1.9引导段和接头
盒式磁带不应有接头，只与引导段相接。5.1.10磁带
将磁带的磁层面朝外绕在盘毂上，这样，在正向读写操作期间，按图2所示从上面看去，应按逆时针方向送带。5.2表面电阻
SJ/Z 9088-87

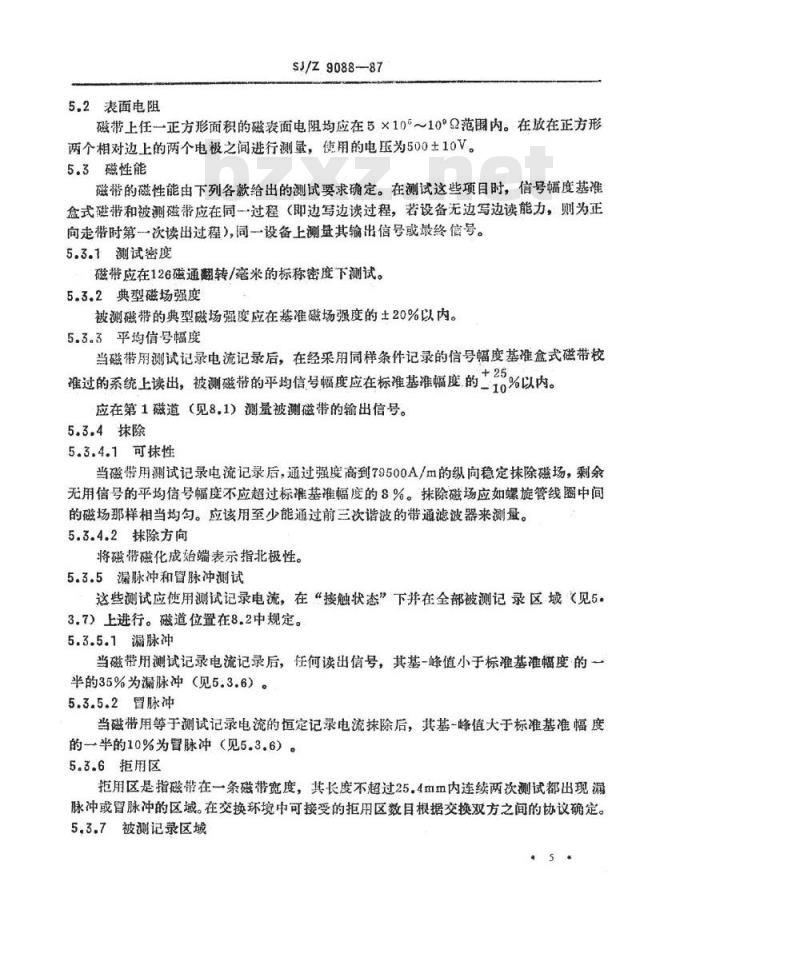

磁带上任一正方形面积的磁表面电阻均应在5×10\～10°Q范围内。在放在正方形两个相对边上的两个电极之间进行测量，使用的电压为500±10V。5.3磁性能
磁带的磁性能由下列各款给出的测试要求确定。在测试这些项目时，信号幅度基准盒式磁带和被测磁带应在同一过程（即边写边读过程，若设备无边写边读能力，则为正向走带时第次读出过程，同一设备上测量其输出信号或最终信号。5.3.1测试密度
磁带应在126磁通翻转/旁米的标称密度下测试。5.3.2典型磁场强度
被测磁带的典型磁场强度应在基准磁场强度的士20%以内。5.3。3平均信号幅度
当磁带用测试记录电流记录后，在经采用同样条件记录的信号幅度基准盒式磁带校准过的系统上读出，被测磁带的平均信号幅度应在标准基准幅度,的二10%以内。+25
应在第1磁道（见8.1）测量被测磁带的输出信号。5.3.4抹除
5.3.4.1可抹性
当磁带用测试记录电流记录后，通过强度高到79500A/m的纵向稳定抹除磁场，剩余无用信号的平均信号幅度不应超过标准基准幅度的8%。抹除磁场应如螺旋管线中间的磁场那样相当均匀。应该用至少能通过前三次谐波的带通滤波器来测量。5.3.4.2抹除方向
将磁带磁化成始端表示指北极性。5.3.5漏脉冲和冒脉冲测试
这些测试应使用测试记录电流，在“接触状态”下并在全部被测记录区域见5.3.7）上进行。磁道位置在8.2中规定。5.3.5.1漏脉冲
当磁带用测试记录电流记录后，任何读出信号，其基-峰值小于标准基准幅度的一半的35%为漏脉冲（见5.3.6）。5.3.5.2冒脉冲
当磁带用等于测试记录电流的恒定记录电流抹除后，其基-峰值大于标准基准幅度的一半的10%为置脉冲（见5.3.6）。5.3.6拒用区
拒用区是指磁带在一条磁带宽度，其长度不超过25.4mm内连续两次测试都出现漏脉冲或冒脉冲的区域。在交换环境中可接受的拒用区数目根据交换双方之间的协议确定。5.3.7被测记录区域
SJ/Z9088-87
被测记录区域是指按照5.3.1至5.3.6进行测试的那部分磁带。正向走带时，该区域从LP标记之前至少686mm开始到EW标记之后至少991mm结束（见图1），并扩展到各条磁道的宽度（见图10）。
6带盒特性
6.1一般说明
带盒应是共平面设计，除主动轮和磁头开口外，磁带和盘毂完全包于盒内。磁带由具有张力的传动带带动，传动带由带盒内的主动轮传动，主动轮由带盒外的电机驱动（见图2）。磁带导柱装在盒内。一块透明塑料顶盖可用作观察磁带。除在槽口外，盖子不得超出基面。
6.1.1尺寸
带盒尺寸如图3所示。
6.1.2带盒各定位面
带盒与磁带机的定位仅以图4所示的交叉区域为基准。图4中建议施加的力是使带盒就位的方法之一。
6.1.3固定
磁带末端不应固定到盘毂上。下载标准就来标准下载网
6.1.4安放位置
必须将带盒装到磁带机的唯一位置上。为此，带盒应具有如下非对称性（见图3）。a。其中一个导槽有凸起部分，
b。两个导槽的开口均应在磁头开口的一边。6.1.5光检测
带盒上装有一些光学元件，它用于对磁带标记进行光电检测（见图5）。由2000±200K钨丝灯和940±50nm波长的发光二极管（LED）发出的光，通过两个窗口，包括镜面反射的影响，在硅光电管上感应到的总的传输率至少为50%【见附录A（补充件）。
6.1.6带盒就位检测
在带盒前表面有一个坚固区域，其尺寸如图6所示。这个区域用作在写和读时，带盒就位的机械检测。
6.1.7带盒门
带盒上应有一个门，在存放和运输期间用来保护磁带。对门打开的要求如图7所6.2文卷保护
带盒上应有一个旋转销，安放位置如图6所示，它用来禁止写入或抹除磁带。6.3物理标签
6.3.1位置和尺寸
SJ/Z9088-87
在带盒后面（即暴露磁带的对边）和带盒部分顶面可用作贴标签。在堆放或插入位置时，在后面能看到标签。标签的位置和尺寸应在图8所示的供贴标签的区域以内。6.3.2交换
交换时，应该用合适的标签来标出盒带的内容。不允许用铅笔或其它易于擦去的材料写标签。
6.4磁带导柱
磁带由盒内的两个磁带导柱引导（见图9）。驱动器中不应有限制磁带横向运动的任何元件。
6.5速度
该带盒可在最高带速为2.28m/s的任何带速下使用。6.6驱动力
保持恒速工作所需主动轮外驱动面的切向力为0.98士0.27N。在进行本项目测试时，对主动轮的外加径向负载应为5.6土0.6N。6.7总惯量
在主动轮外驱动面测得带盒中所有运动元件的总惯量的等效质量不超过0.022kg。6.8动态响应
6.8.1定义
磁带运动机构对加于主动轮的步进驱动功能的速度响应。6.8.2要求
固有谐振频率至少应为60Hz。
6.8.3方法
应使用能产生显著带速过冲的驱动器。驱动伺服应调到临界阻尼状态，因此使观察到的过冲不是驱动器的过冲。测量出前两个带速过冲峰值之间的时间倒数即为固有谐振频率。
6.9磁带张力
6.9.1定义
6.9.1.1磁带张力：沿磁带纵向，作用在垂直于纵向的横截面上的综合力。6.9.1.2瞬时张力：在磁带横截面上测量的力。横截面位于自由磁带通路的磁头位置处，该力为10ms时间内的平均值。6.9.1.3平均张力：沿着磁带纵向的某一点，在1m长的磁带上与该点对称位置测得的瞬时张力的平均值。
6.9.1.4动态磁带张力：沿着磁带纵向的某一点，在1m长的磁带上与该点对称位置的瞬时张力的最大变化。
6.9.1.5磁带宽度方向的张力变化：在磁带两边缘之间由于自由磁带通路中长度的差异而产生的宽度方向上的张力变化。6.9.2要求
6.9.2.1瞬时张力值
SJ/Z9088--87
a。在测试环境中，在LP和EW之间沿着磁带长度上的某一点的瞬时张力应为0.28N~0.98N。
b。在使用环境中，瞬时张力应为0.14N～1.12N。当温度回到测试环境时，仍应满足a的要求。
6.9.2.2动态张力值
在LP和EW之间沿誉磁带长度上的任一点的动态张力不应超过0.21N。6.9.2.3对宽度方向张力变化的要求从LP到EW之间沿着磁带长度上的任一点，测试棒与水平面的偏离不超过4°6.9.3步骤
测试步骤见附录C（补充件）。
6.10驱动速度比例
磁带速度对于皮带主动轮的外驱动面的表面速度的比例应为0.76±0.02。6.11磁带通路长度
带盒装人驱动器后，使磁带通路长度增加o.38mm至1.40mm。注：磁带通路长度在带盒未装入驱动器时是指两个导柱的外公切线的两个切点之间的长度。在两个切点之间测盈。当磁带盒措入驱动器后，磁头和／或驱动器的其他某些件增加了带路长度，长度的增加会影响到初始磁带张力。
7记录
7.1记录方式
记录方式为调相制，说明如下：7.1.1，在第一个存储块之前的磁带，块间间隙以及所写入的最后一个存储块后的磁带应以相同的极性抹除。
该极性是相应磁道的始端为指北极。这种抹除是构成记录过程的一部分。7.1.2当磁带正向读出时，与块间间隔极性相反的磁通翻转为数据“0”。7.1.3当磁带正向读出时，与块间间隙极性相同的磁通翻转为数据“1”。7.1.4在根据7.1.2和7.1。3定义的两个位磁通翻转之间的标称中点位置，如考虑到其后的数据位需要建立合适的磁化极性时，应另外写人一磁通翻转，这类磁通翻转称为相位磁通翻转。
7.2设备
用于交换的设备和盒式磁带必须满足了.3到7.5中的各项要求。所有信号都在读出电路的某一点上测量，其幅度与读出磁头中感应的磁通变化率成正比。为使沿磁带的位间距同盒式磁带驱动速度有一定关系，带速与主动轮的表面速度的比值恰好为0.76。8
7.3记录密度
7.3.1标称记录密度为63位/毫米。SJ/z9088--87
7.3.2长期平均位间距系指在标称密度为63位/毫米下连续记录的位磁通翻转之间的间距，测量时磁带长度不得短于3.81m。它应在标称间距为15.9μm的土3%范围内。7.3.3短期平均位间距系指某一特定的位间距，其值为前面四个位间距的平均值。它应在长期平均位间距的土7%范围内。此外，短期平均位间距的变化率不应超过每位的2%。7.4磁通翻转间距
7.4.1无相位磁通翻转时，连续位磁通翻转间的间距应在短期平均位间距的88%～105%范围内。有相位磁通翻转时，连续位磁通翻转间的间距应在短期平均位间距的95%~112%范围内。
7.4.2位磁通翻转和相邻的任一相位磁通翻转间的间距应在短期平均位间距的44%～56%范围内。
7.5信号幅度
7.5.1平均信号幅度
记录密度为126磁通翻转/毫米的交换盒式磁带，其信号幅度平均峰-峰值与标准+50
幅度的偏差不应超过二35%。应至少在4000个磁通翻转中取平均值。交换盒式磁带的信号幅度平均值可分成若干块测量。7.5.2最大信号幅度
记录密度为63磁通翻转/毫米的信号幅度峰-峰值应小于标准基准幅度的8倍。7.5.3最小信号幅度
交换时，相邻两磁通翻转的信号辐度峰-降值不得小于标准基准幅度的20%。7。6方位角校正
当调整到最大输出时，基方位角盒式磁带和交换盒式磁带的读出方位角之差不应超过±10°（孤度）。
8格式
8.1磁道数
共有4条磁道，磁道编码为1到4。每条磁道都是数据磁道，并相互独立。但具体的磁带机可能有1条、2条或4条磁道。第1磁道能在任何磁带机上读出。第2磁道只能在有2磁道或4磁道的磁带机上读出（即在磁道数不同的磁带机之间，磁道位置、磁道宽度和抹除区域都可兼容）。对磁道的各项规定如图10所示。8.2磁道位置和宽度
磁道的位置和宽度如图10所示。标称磁道宽度为122mm。磁道中心线间的标称间距为1.63mm。
8.3磁道的使用
SJ/Z9088--87
从BOT附近开始，朝EOT方向连续申行写人每条磁道。开始写下条磁道前应先倒带到BOT。所有磁道原则上是数据磁道，但是，如果有1条或几条磁道不用于记录数据，那么第1磁道应一定是数据磁道。8.4磁道上的字符位置
每个字符置于一个8位字节里，沿磁道方向按记录顺序从1～8编号。8.5记录顺序
先记录最低有效位，要交换的信息按位和按字符串行记录。字节
位的位置
正向走带
形成的记录方向
87654321
8.6编码
字符用七位编码字符集（见GB1988）表示，需要时，也可用七位编码字符集的扩充（见GB2311）表示。
8.6.1七位编码字符的记录
每个七位编码字符记录在一个字节中的第1到第7位置上，第8位置记录“0”，其关系如下：
七位组含的位
字节中位的位置
8.6.2八位编码字符的记录
每个八位编码字符记录在一个字节中的第1到第8位置上，其关系如下：八位组合的位
字节中位的位暨
8.7字符顺序
字符顺序是从块的开始到块的结束，它应相当于通常从左到右的书写行顺序。8.8数据块
数据块应包括前同步、数据、CRC和后同步。数据块的数据部分最少应包括6个字节，最多2048个字节。
8.9控制块
$J/Z9088-87
控制块（通称为带标）应包括前同步，两个8位全零字节和后间步。8.10间隙
8.10.1间隙的可靠性
间隙应采用恒定的抹除磁场抹除。紧接在每个存储块的前面和后面应各有一个最小为2.3mm长度，在该段长度中，除残余边缘信号外，没有能产生大于标准基准幅度一半的10%的读出信号的磁通的不连续性。在间隙的其余部分可允许最多含有7个寄生翻转的1个突发脉冲串。8.10.2块间间隙
块间间隙即是两个连续数据块之间的距离，其最小长度为30.5mm，最大长度为1219mm。任何大于1981mm的间隙应认为是磁道的数据结束。8.10.3初始间隙
在LP标记和第1个数据块的第1位之间的间隙最小应为152mm。8.10.4间隙极性
所有间隙的极性方向均应符合5.3.4.2的规定。8.11前同步与后同步
8.11.1前同步
紧接在每个存储块的数据之前应写上前同步。前同步由15个“0”和1个“1”组成。在正向读出时，第1个磁通翻转应为“0”翻转。前同步可用来建立时序，以便在正向走带时能读出数据。
8.11.2后同步
紧接在每个存储块的数据和CRC之后应写上后同步。后同步由1个“1”和15个“0”组成。在正向读出时，第1个磁通翻转应为“1”翻转。后同步可用来建立时序，以便在反向走带时能读出数据。8.12循环允余校验（CRC)
16位CRC应写在每个数据块的数据之后而紧接在后同步之前。它记录在两个字节内，应先记录最低有效位。生成CRC的多项式为：xl6+l8+×2+1
8.13可用的记录区域
交换的所有数据均应写在可用的记录区域内，该区域为从LP标记后最少152mm，沿正向一直延续到EW标记后最多914mm（见图1）。.11.
SJ/Z9088-87
