【电子行业标准(SJ)】 数据交换用６．３０ｍｍ宽，密度为３９４磁通翻转／毫米，３９字符／毫米，成组编码记录的盒式磁带

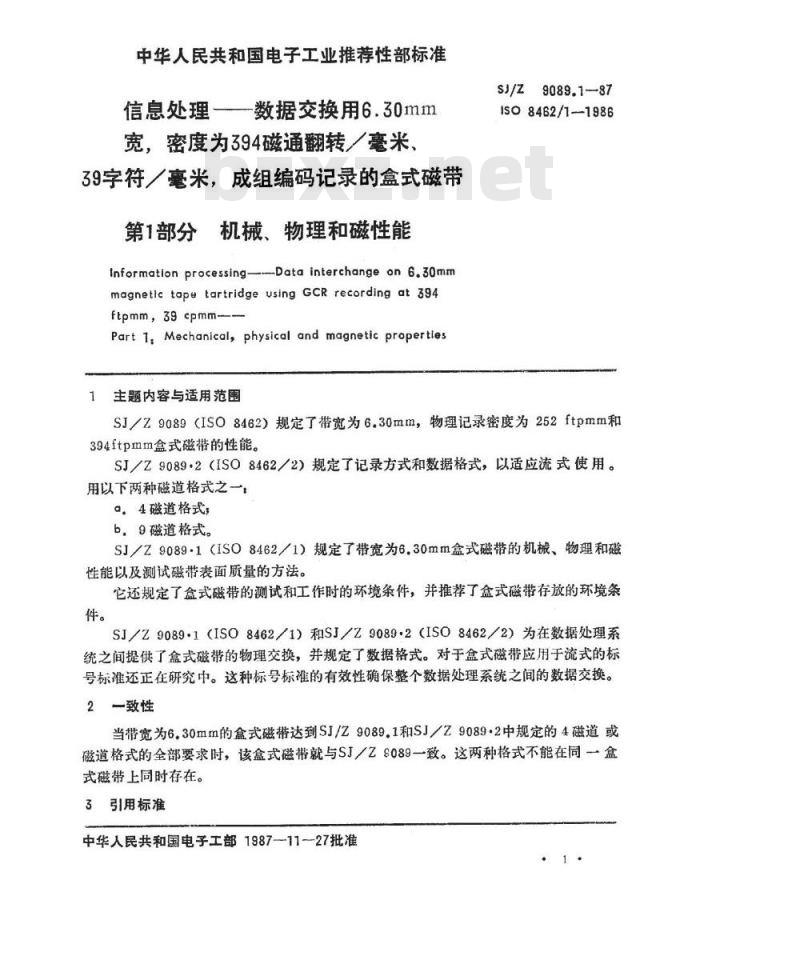

中华人民共和国电子工业推荐性部标准信息处理数据交换用6.30mm
宽，密度为394磁通翻转/毫米，39字符／毫米，成组编码记录的盒式磁带第1部分机械、物理和磁性能
Informationprocessing—Data interchangeon6.30mmmagnetie tape tartridge using GcR recording at 394ftpmm，39cpmm-
Part 1,Mechanical,physical and magnetic properties1主题内容与适用范围
S/z9089.1-87
IsO8462/1-1986
SJ/Z9089（ISO8462）规定了带宽为6.30mm，物理记录密度为252ftpmm和394ftpmm盒式磁带的性能。
SJ/Z9089·2（ISO8462/2）规定了记录方式和数据格式，以适应流式使用。用以下两种磁道格式之一，
a。4磁道格式，
b，9磁道格式。
SJ/Z9089.1（ISO8462/1）规定了带宽为6.30mm盒式磁带的机械、物理和磁性能以及测试磁带表面质量的方法。它还规定了盒式磁带的测试和工作时的环境条件，并推荐了盒式磁带存放的环境条件。
SJ/Z9089·1（ISO8462/1）和SJ/Z9089·2（ISO8462/2）为在数据处理系统之间提供了盒式磁带的物理交换，并规定了数据格式。对于盒式磁带应用于流式的标号标准还正在研究中。这种标号标准的有效性确保整个数据处理系统之间的数据交换。2一致性
当带宽为630mm的盒式磁带达到SJ/Z9089.1和SJ/Z9089·2中规定的4磁道或磁道格式的全部要求时，该盒式磁带就与SJ/Z9089一致。这两种格式不能在同一盒式磁带上同时存在。
引用标准
中华人民共和国电子工部1987一11--27批准sJ/Z 9089.1-87

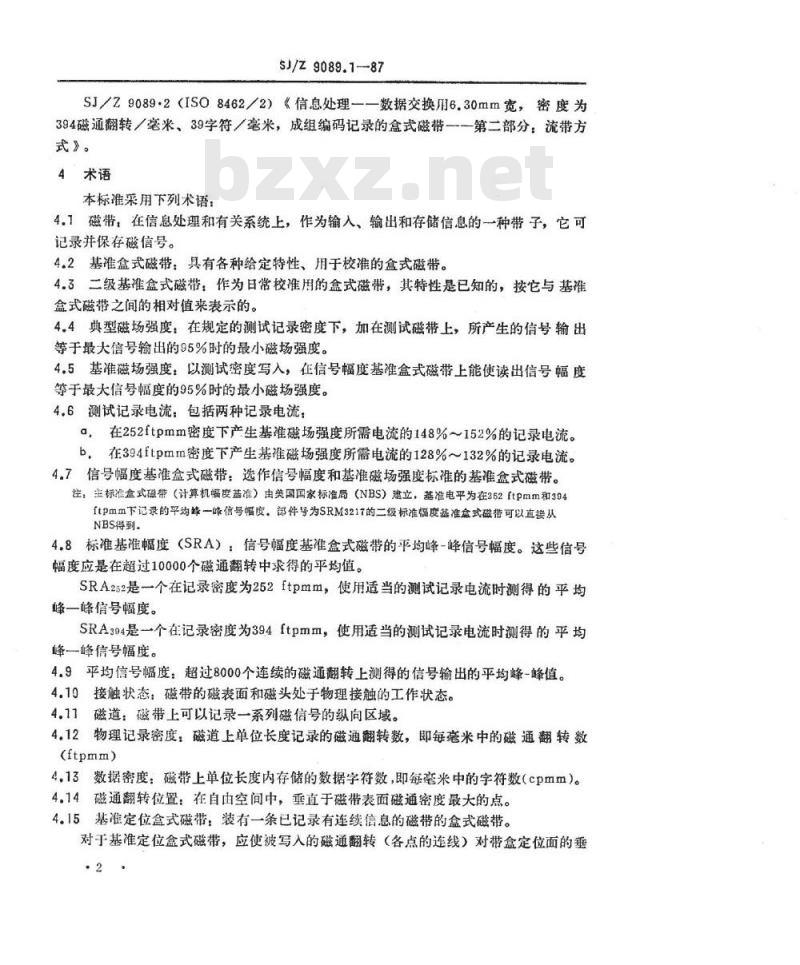

SJ/Z9089.2（ISO8462/2）《信息处理一一数据交换用6.30mm宽，密度为394磁通翻转／毫米、39字符／毫米，成组编码记录的盒式磁带一一第二部分：流带方式》。
4术语
本标准采用下列术语：
4.1磁带，在信息处理和有关系统上，作为输入、输出和存储信息的一种带子，它可记录并保存磁信号。
4.2基准盒式磁带；具有各种给定特性、用于校准的盒式磁带。4.3二级基准盒式磁带：作为日常校准用的盒式磁带，其特性是已知的，按它与基准盒式磁带之间的相对值来表示的。4.4典型磁场强度：在规定的测试记录密度下，加在测试磁带上，所产生的信号输出等于最大信号输出的95%时的最小磁场强度。4.5基准磁场强度：以测试密度写人，在信号幅度基准盒式磁带上能使读出信号幅度等于最大信号幅度的95%时的最小磁场强度。4.6测试记录电流：包括两种记录电流，a，在252ftpmm密度下产生基准磁场强度所需电流的148%~152%的记录电流。b，在394ftpmm密度下产生基准磁场强度所需电流的128%～132%的记录电流。4.7信号幅度基准盒式磁带：选作信号幅度和基准磁场强度标准的基准盒式磁带。注：主标准盒式磁带（计算机幅度蓄准）由美国国家标准局（NBS）建立，基准电平为在262ftpmm和394ftpmm下记录的平均蜂一峰信号幅度。部件号为SRM3217的二级标准幅度基准盒式磁带可以直接从NBS得到
4.8标准基准幅度（SRA）：信号幅度基准盒式磁带的平均峰-峰信号幅度。这些信号幅度应是在超过10000个磁通翻转中求得的平均值。SRA252是一个在记录密度为252ftpmm，使用适当的测试记录电流时测得的平均蜂一峰信号幅度。
SRA394是一个在记录密度为394ftpmm，使用适当的测试记录电流时测得的平均峰一峰信号幅度。
4.9平均信号幅度：超过8000个连续的磁通翻转上测得的信号输出的平均峰-峰值。4.10接触状态：磁带的磁表面和磁头处于物理接触的工作状态。4.11磁道：磁带上可以记录一系列磁信号的纵向区域。4.12物理记录密度：磁道上单位长度记录的磁通翻转数，即每毫米中的磁通翻转数(ftpmm）
4.13数据密度：磁带上单位长度内存储的数据字符数，即每毫米中的字符数（cpmm）。4.14磁通翻转位置：在自由空间中，垂直于磁带表面磁通密度最大的点。4.15基准定位盒式磁带：装有一条已记录有连续信息的磁带的盒式磁带。对于基准定位盒式磁带，应使被写入的磁通翻转（各点的连线）对带盒定位面的垂·2

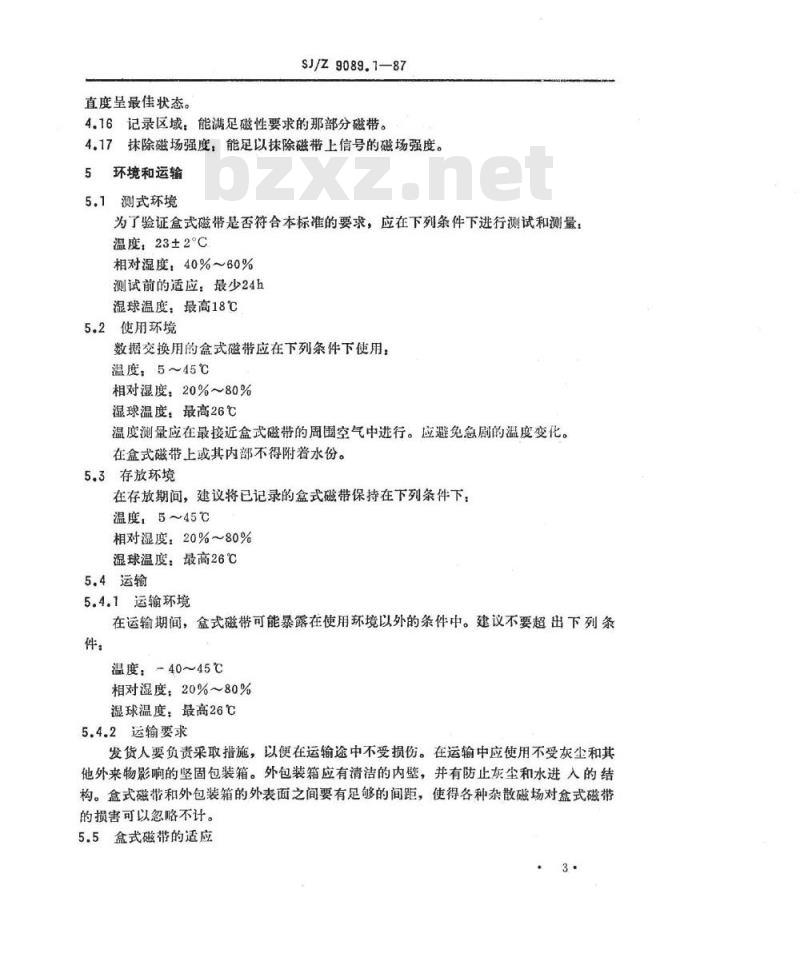

直度呈最佳状态。
SJ/Z9089.1-—87
4.16记录区域，能满足磁性要求的那部分磁带。4,17抹除磁场强度，能足以抹除磁带上信号的磁场强度。5
环境和运输
5.1测式环境
为了验证盒式磁带是否符合本标准的要求，应在下列条件下进行测试和测量温度：23±2°C
相对湿度，40%～60%
测试前的适应：最少24h
湿球温度：最高18℃
5.2使用环境
数据交换用的盒式磁带应在下列条件下使用：温度：5~45℃
相对湿度：20%~80%
湿球温度：最高26℃
温度测量应在最接近盒式磁带的周围空气中进行。应避免急剧的温度变化。在盒式磁带上或其内部不得附着水份。5.3存放环境
在存放期间，建议将已记录的盒式磁带保持在下列条件下：温度，5~45℃
相对湿度：20%80%
湿球温度：最高26℃
5.4运输
5.4.1运输环境
在运输期间，盒式磁带可能暴露在使用环境以外的条件中。建议不要超出下列条件：
温度：-40~45℃
相对湿度：20%～80%
湿球温度：最高26℃
5.4.2运输要求
发货人要负责采取措施，以便在运输途中不受损伤。在运输中应使用不受灰尘和其他外来物影响的坚固包装箱。外包装箱应有清洁的内壁，并有防止灰尘和水进入的结构。盒式磁带和外包装箱的外表面之间要有足够的间距，使得各种杂散磁场对盒式磁带的损害可以忽略不计。
5.5盒式磁带的适应
sJ/z9089.1—87

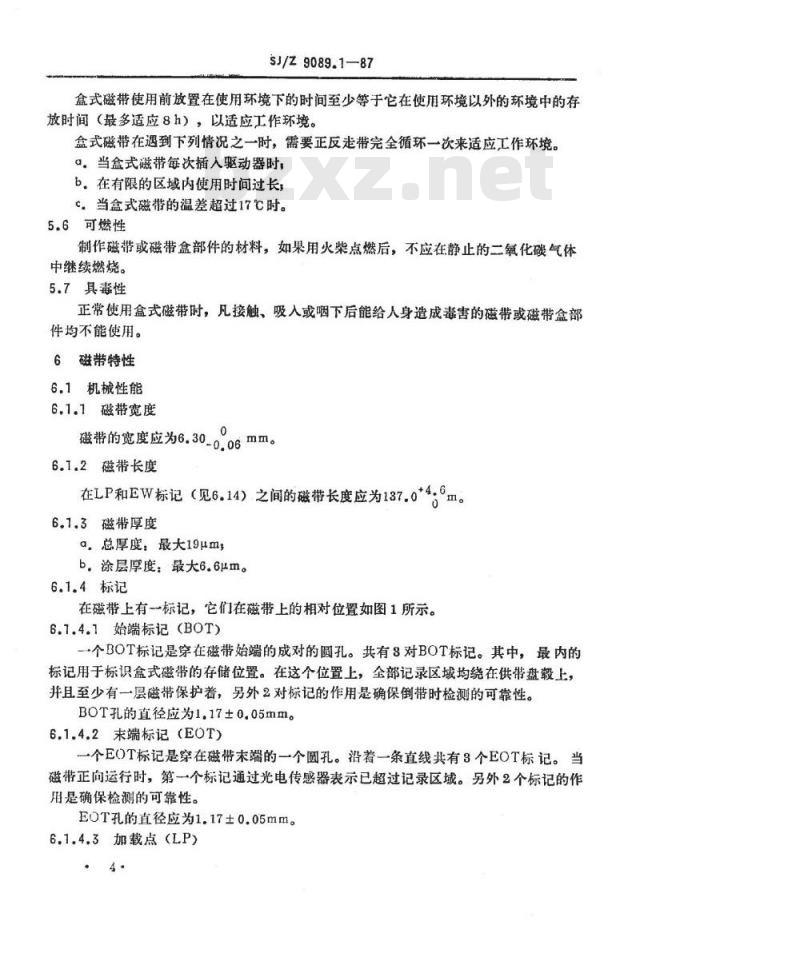

盒式磁带使用前放置在使用环境下的时间至少等于它在使用环境以外的环境中的存放时间（最多适应8h）：以适应工作环境。盒式磁带在遇到下列情况之一时，需要正反走带完全循环一次来适应工作环境。a。当盒式磁带每次插入驱动器时，b，在有限的区域内使用时间过长，c当盒式磁带的温差超过17℃时。5.6可燃性
制作磁带或磁带盒部件的材料，如果用火柴点燃后，不应在静止的二氧化碳气体中继续燃烧。
5.7具毒性
正常使用盒式磁带时，凡接触、吸入或咽下后能给人身造成毒害的磁带或磁带盒部件均不能使用。
6磁带特性
6.1机械性能
6.1.1磁带宽度
磁带的宽度应为6.30.0.0gmm。
6.1.2磁带长度
在LP和EW标记（见6.14）之间的磁带长度应为187.0*4.6m0
6.1.3磁带厚度
a.总厚度，最大19μms
b，涂层厚度：最大6.6μm。
6.1.4标记
在磁带上有一标记，它们在磁带上的相对位置如图1所示。6.1.4.1始端标记（BOT）
一个BOT标记是穿在磁带始端的成对的圆孔。共有8对BOT标记。其中，最内的标记用于标识盒式磁带的存储位置。在这个位置上，全部记录区域均绕在供带盘毅上，并且至少有一层磁带保护着，另外2对标记的作用是确保倒带时检测的可靠性。BOT孔的直径应为1.17±0.05mm。6.1.4.2末端标记（EOT）
一个EOT标记是穿在磁带末端的一个圆孔。沿着一条直线共有3个EOT标记。当磁带正向运行时，第一个标记通过光电传感器表示已超过记录区域。另外2个标记的作用是确保检测的可靠性。
EOT孔的直径应为1.17±0.05mm。6.1.4.3加载点（LP)
SJ/Z 9089.1-87

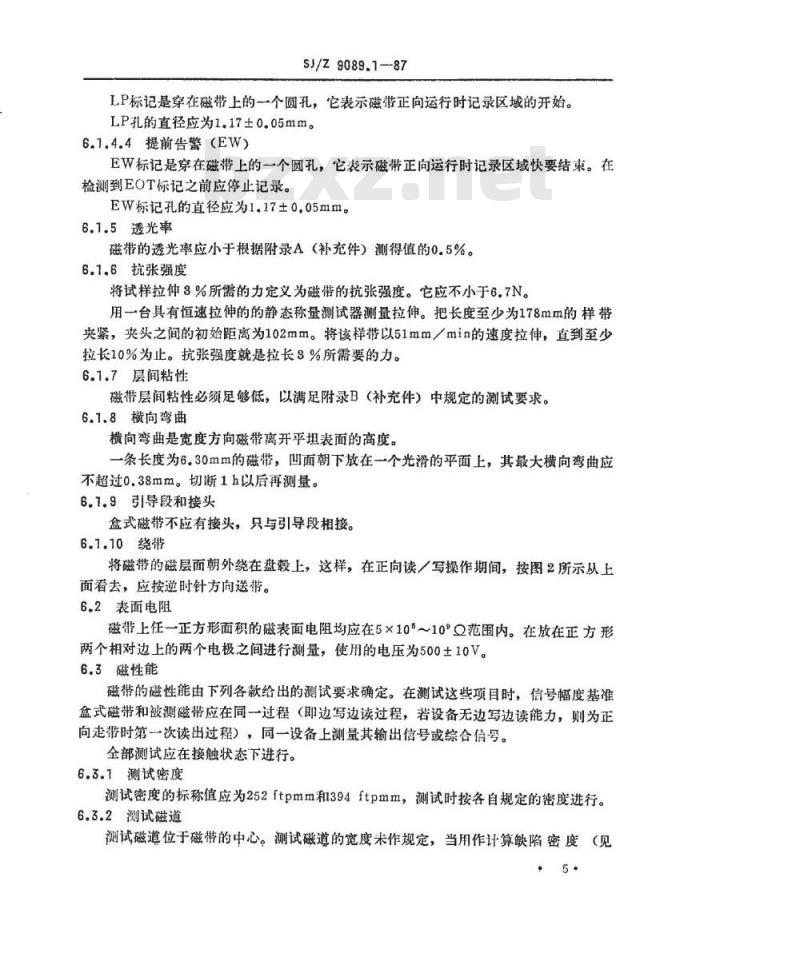

LP标记是穿在磁带上的一个圆孔，它表示磁带正向运行时记录区域的开始。LP孔的直径应为1.17±0.05mm。6.1.4.4提前告警（EW）
EW标记是穿在磁带上的一个圆孔，它表示磁带正向运行时记录区域快要结束。在检测到EOT标记之前应停止记录。EW标记孔的直径应为1.17±0.05mm。6.1.5透光率
磁带的透光率应小于根据附录A（补充件）测得值的0.5%。6.1.6抗张强度
将试样拉伸8%所需的力定义为磁带的抗张强度。它应不小于6.7N。用一台具有恒速拉伸的的静态称量测试器测量拉伸。把长度至少为178mm的样带夹紧，夹头之间的初始距离为102mm。将该样带以51mm/min的速度拉伸，直到至少拉长10%为止。抗张强度就是拉长3%所需要的力。6.1.7层间粘性
磁带层间粘性必须足够低，以满足附录B（补充件）中规定的测试要求。6.1.8横向弯曲
横向弯曲是宽度方向磁带离开平坦表面的高度。一条长度为6.30mm的磁带，凹面朝下放在一个光滑的平面上，其最大横向弯曲应不超过0.38mm。切断1h以后再测量。6.1.9引导段和接头
盒式磁带不应有接头，只与引导段相接。6.1.10绕带
将磁带的磁层面朝外绕在盘毂上，这样，在正向读／写操作期间，按图2所示从上面看去，应按逆时针方向送带。6.2表面电阻
磁带上任一正方形面积的磁表面电阻均应在5×10～10Q范围内。在放在正方形两个相对边上的两个电极之间进行测量，使用的电压为500±10V。6.3磁性能
磁带的磁性能由下列各款给出的测试要求确定。在测试这些项目时，信号幅度基准盒式磁带和被测磁带应在同一过程（即边写边读过程，若设备无边写边读能力，则为正向走带时第一次读出过程），同一设备上测量其输出信号或综合信号。全部测试应在接触状态下进行。6.3.1测试密度
测试密度的标称值应为252ftpmm和394ftpmm，测试时按各自规定的密度进行。6.3.2测试磁道
测试磁道位于磁带的中心。测试磁道的宽度未作规定，当用作计算缺陷密度（见·5.
6.3.6）时应加以注明。
6.3.3典型磁场强度
SJ/Z 9089.1-87
被测磁带的典型磁场强度应在基准磁场强度的土20%以内。6.3.4当磁带用适当的测试记录后，在经采用同样条件记录的信号幅度基准盒式磁带校准过的系统上读出，被测磁带的平均信号幅度应为：在252ftpmm时：SRA2z2的±25%以内：在394ftpmm时：SRAs的±25%以内。6.3,5可抹性
当磁带在63ftpmm下用252Itpmm测试记录电流的150%的记录电流记录后，通过79600A／m的纵向稳定抹除磁场，任何剩余信号不应超过标准基准幅度SRA252的3%，抹除磁场应如螺旋管线圈中间的磁场那样相当均勾。应该用至少能通过前三次谐波的带通滤波器来测量。
6.3.6缺陷密度
6.3.6.1术语bzxz.net
6.3.6.1.1门槛电平（TL）
测量的门槛电平以标准幅度（SRA）为基准，用SRA的百分比来表示。6.3.6.1.2磁道宽度（TW）
通过读出磁头读取的已记录磁道的部分宽度。6.3.6.1.3测试的表面区域
含有记录信号的磁表面，不包括不能检测错误的抹除间隔或其他未用的记录区域。它是磁道宽度（TW）和被测数据磁道区域总长度的乘积。6.3.6.1.4拒用区
在任意25.4mm长度的测试磁道中，出现一个或多个漏脉冲的区域。任何头带分离或磁层表面异常引起读出信号幅度低于TL即为漏脉冲。6.3.6.1.5缺陷密度
在各拒用区中检出的缺陷总数除以被测表面的面积。它以每平方米中的缺陷数来表示。
6.3.6.1.6有效缺陷直径（EDD）EDD按以下公式计算：
EDD=(I-TL/100)×TW
6.3.6.2要求
缺陷密度应小于或等于：0.0341×e（-19.3EED）×D/mm6.3.6.3步骤
测试应在记录区域（见6.3.7）的整个长度的任意几条磁道上进行，物理记录密度为394ftpmm。
记录电流为在密度394ftpmm下的测试记录电流。6.
门槛电平（TL）应选定。
6.3.7记录区域
SJ/Z 9089.1-87
记录区域是指按照6.3.1至6.3.6进行测试的那部分磁带。正向走带时，该区域从LP标记之前至少686mm开始到EW标记之后至少991mm结束（见图1），并扩展到整个磁带宽度。
7带盒特性
7.1一般说明
带盒应是双盘毂共平面设计，除主动轮和磁头开口外，磁带盘毂完全包于盒内。磁带由具有张力的传动带带动，传动带由带盒内的主动轮传动，主动轮由带盒外的电机驱动（见图2）。磁带导柱装在带盒内。块透明塑料顶盖可用作观察磁带。除在槽口外，盖子不得超出基面。
7.1.1尺寸
带盒尺寸如图8所示。
7.1.2带盒各定位面
带盒与驱动器的定位仅以图4所示的交叉区域为基准。图4中建议施加的力是使带盒就位的方法之一。
7.1.3固定
磁带末端不应固定到盘毂上。
7.1.4安装位置
必须将带盒装到驱动器的唯位置上。为此，带盒应具有如下非对称性（见图8）。。。其中一个导槽有凸起部分；b。两个导槽的开口均应在磁头开口的边。7.1.5光检测
带盒上装有一些光学元件，它用于对磁带标记进行光电检测（见图5）。由2000±200K白炽灯和940±50nm波长的发光二极管（LED）发出的光，通过两个窗口，包括镜面反射的影响，在硅光电管上感应到的总的传输率至少为50%见附录A（补充件）J。
7.1.6带盒就位检测
在带盒前表面有一个固定区域，其尺寸如图6所示。这个区域用作在写和读时，带盒就位的机械检测。
7.1.7带盒门
带盒上应有一个门，在存放和运输期间用来保护磁带。对门打开的要求如图7所示。
7.2文卷保护
带盒上应有一个旋转销，用来禁止写入或抹除磁带。图6为文卷保护旋转销的位置7.
7.3物理标签
7.3.1位置和尺寸
SJ/z9089.1-87
在带盒后面和带盒部分顶面可用作贴标签（见图8）。7.3.2交换
交换时，应该用标签来标出盒带的内容。不允许用铅笔或其他易于擦去的材料写标签。
7.4磁带导柱
磁带由带盒内的两个磁带导柱引导（见图9）。驱动器中不应有限制磁带横向运动的任何元件。
7.5速度
该带盒应能适用于0.76m/s至2.29m/s范围内的任何标称带速。注：当在较高速度下使用时，可靠的数据传输特别依赖于头带接触的精心设计，7.6瞬时速度变化（ISV)）
在测量带速为0.76m/s、记录密度为252ftpmm的盒式磁带时，时间位移误差（TDE）超过156ns就认为发生了瞬时速度变化的偶然事件。该偶然事件出现的次数由有关各方协商。
测试方法见附录C（补充件）。
7.7低频速度变化
频率在0～1000Hz范围内，速度变化率各分量的总和引起的速度变化应不超过标称速度的4%。
7.8加速
带盒应能承受50.8m/s线性带速的加速和减速作用。7.9驱动力
保持恒速工作所需主动轮外驱动面的切向力为1.0土0.3N。在进行本项目测试时，对主动轮的外加径向负载应为5.6士0.6N。7.10总惯量
在主动轮外驱动面测得的带盒中所有运动元件的总惯量的等效质量不超过0.022kg。
7.11动态响应
7.11.1定义
磁带运动机构对加于主动轮的步进驱动功能的速度响应。7.11.2要求
固有谐振频率至少应为60Hz。
7.11.3方法
应使用能产生显著带速过冲的驱动器。驱躯动伺服应调到临界阻尼状态，因此使观察8.
SJ/Z 9089.1-87
到的过冲不是驱动器的过冲。测量出前两个带速过冲峰值之间的时间的倒数即为固有谐振频率。
7.12磁带张力
7.12.1定义
7.12.1.1磁带张力：沿磁带纵向，作用在垂直于纵向的横截面上的综合力。7.12.1.2瞬时张力：在磁带横截面上测量的力。横截面位于自由磁带通路的磁头位置处，该力为10ms时间内的平均值。7.12.1.3平均张力：沿着磁带纵向的某一点，在1m长的磁带上与该点对称位置测得的瞬时张力的平均值。
7.12.1.4动态磁带张力，沿着磁带纵向的某一点，在1m长的磁带上与该点对称位置的瞬时张力的最大变化
7.12.1.5磁带宽度方向的张力变化：在磁带两边缘之间由于自由磁带通路中长度的差异而产生的宽度方向上的张力变化。7.12.2要求
7.12.2.1瞬时张力值
a。在测试环境中，在LP和EW之间沿着磁带长度上的某一点的瞬时张力应为0.28N~0.98N。
b，在使用环境中，瞬时张力应为0.14N～1.12N。当温度回到测试环境时，仍应满足a的要求。
7.12.2.2动态张力值
在LP和EW之间沿着磁带长度上的任一点的动态张力不应超过0.21N。7.12.2.3对宽度方向张力变化的要求从LP到EW之间沿着磁带长度上的任一点，测试棒与水平面的偏离不应超过4。7.12.3步骤
测试步骤见附录D（补充件）。
7.13驱动速度比例
磁带速度对于皮带主动轮的外驱动面的表面速度的比例应为0.76士0.02。7.14磁带通路长度
带盒装人驱动器后，使磁带通路长度增加0.38mm至1.40mm。注，磁带通路长度在带盒未装入驱动器时是指两个导柱的外公切线的两个切点之闻的长度。在两个切点之间测量，当磁带盒插入驱动器后，磁头和／或驱动器的其他某些零件增加了带路长度，长度的增加会影响到初始磁带张力。
7.15磁带动态扭余
磁带动态扭斜是指磁带中心线与带盒基准面B之间角度的变化。角度的变化不应超过7！（孤度）。
动态扭斜的测量：在整个磁带记录区的两条测试磁道上以速度V运行，同时写入磁通翻转。
SJ/z 9089.1-87
使用相同的两个磁头继隙，进行正向读带和反向读带，测量两道上相应磁通翻转的时间差值。
根据最大时间差值t和两测试道中心线之间的距离d，由下述公式算出磁带的动态扭。
aretan
7.16主动轮的电阻
主动轮的电阻应不超过1MS，测量时所需的测试设备和使用的测试方法见附录E（补充件）。
SJ/Z9089.1—8790
Roa o oa
传动带导栏（2
供带盘较
效帮的BOT位置
该厚磁头
主动轮
外包橡
股驱动器
朝动马达
反射镜
SJ/Z 9089.1-87
盒带图
扁平传动带
1SO4057-1806(E)
收带盘赖
文卷保护
磁带路径
（酸层面朝外）
固定磁带
导柱（2）
光传感器
送带正走方向
