【电子行业标准(SJ)】 数据交换用６．３０ｍｍ宽，密度为３９４磁通翻转／毫米，３９字符／毫米，成组编码记录的盒式磁带

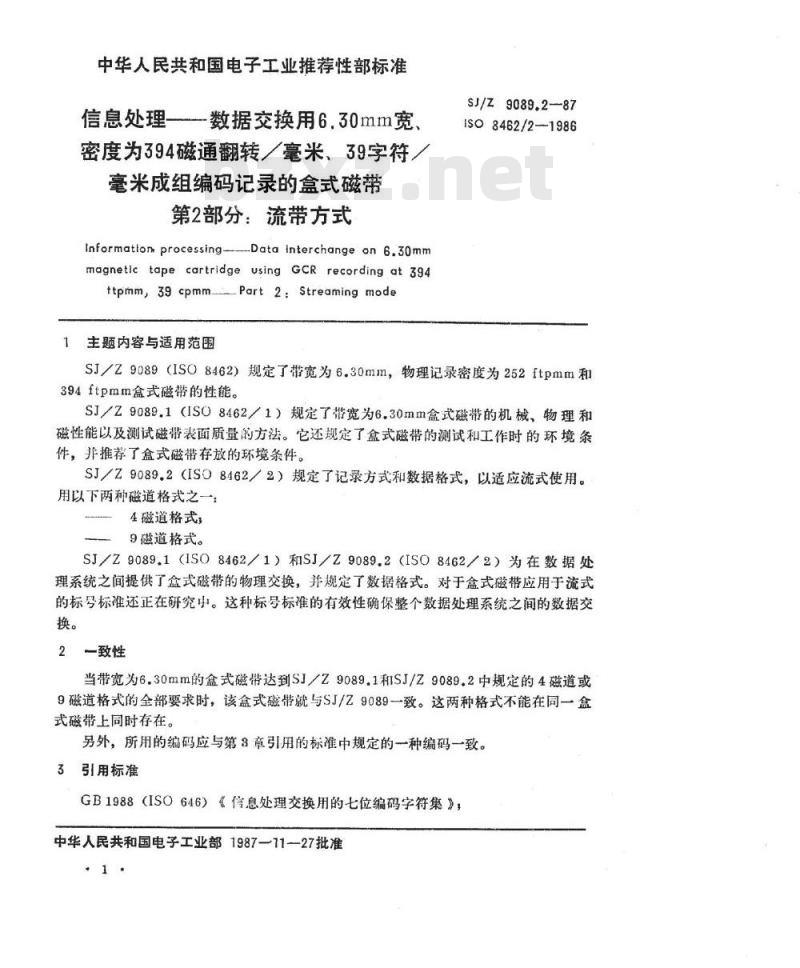

中华人民共和国电子工业推荐性部标准信息处理-数据交换用6.30mm宽、密度为394磁通翻转／毫米、39字符毫米成组编码记录的盒式磁带
第2部分：流带方式
Informatlon processing-Data interchange on 6.30mmmagnetic tape cartridge using GcR recording at 394ftpmm, 39 cpmmPart 2:Streaming mode主题内容与适用范围
sJ/z9089.2-87
ISO8462/2--1986
SJ/Z9089（ISO8462）规定了带宽为6.30mm，物理记录密度为252ftpmm和394ftpmm盒式磁带的性能。
SJ/Z9089.1（ISO8462／1）规定了带宽为6.30mm盒式磁带的机械、物理和磁性能以及测试磁带表面质量的方法。它还规定了盒式磁带的测试和工作时的环境条件，并推荐了盒式磁带存放的环境条件。SJ／Z9089.2（ISO8462／2）规定了记录方式和数据格式，以适应流式使用。用以下两种磁道格式之：
4磁道格式，
9磁道格式。
SJ/Z9089.1（ISO8462/1）和SJ/Z9089.2（ISO8462/2）为在数据处理系统之间提供了盒式磁带的物理交换，并规定了数据格式。对于盒式磁带应用于流式的标号标准还正在研究中。这种标号标准的有效性确保整个数据处理系统之间的数据交换。
2一致性
当带宽为6.30mm的盒式磁带达到SJ/Z9089.1和SJ/Z9089.2中规定的4磁道或9磁道格式的全部要求时，该盒式磁带就与SJ/Z9089一致。这两种格式不能在同一盒式磁带上同时存在。
另外，所用的编码应与第8章引用的标准中规定的一种编码一致。3引用标准
GB1988（ISO646）《信息处理交换用的七位编码字符集》中华人民共和国电子工业部1987一71一27批准SJ/Z9089.2-87

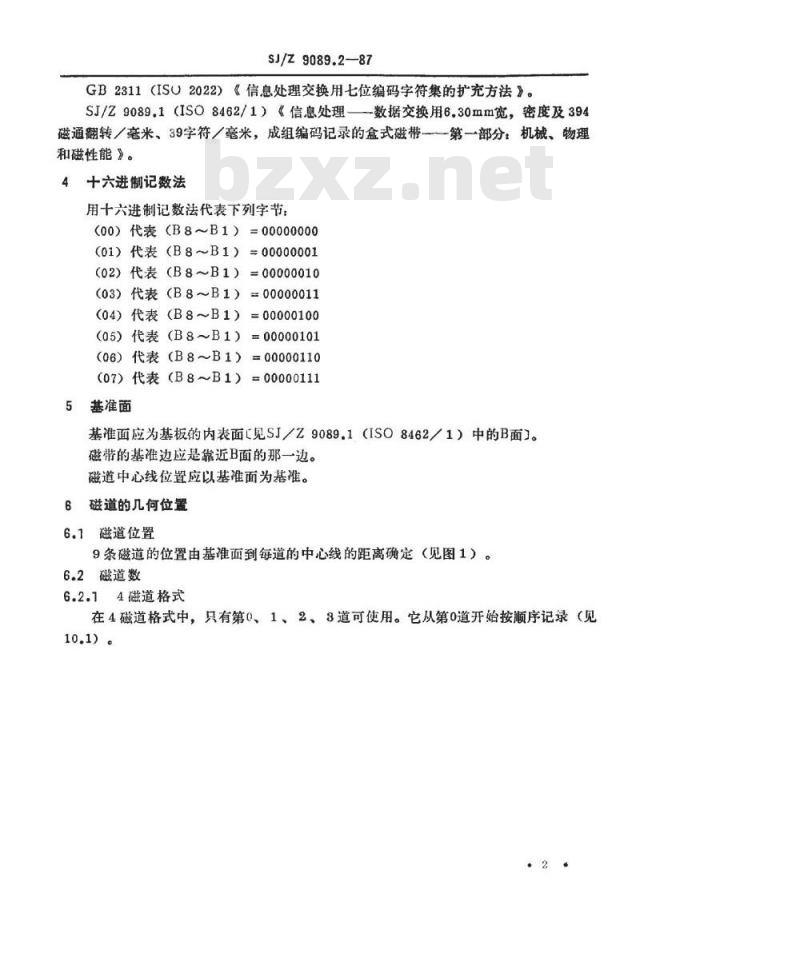

GB2311（ISU2022）《信息处理交换用七位编码字符集的扩充方法》。SJ/Z9089.1（ISO8462/1）《信息处理数据交换用6.30mm宽，密度及394磁通翻转/毫米、39字符／毫米，成组编码记录的盒式磁带一第一部分：机械、物理和磁性能》。
十六进制记数法
用十六进制记数法代表下列字节（00）代表（B8～B1）=00000000（01）代表（B8～B1）=00000001（02）代表（B8～B1）=00000010（03）代表（B8～B1）=00000011（04）代表（B8～B1）=00000100（05）代表（B8～B1）=00000101（06）代表（B8～B1）=00000110（07）代表（B8～B1）=000001115基准面
基准面应为基板的内表面（见SJ/Z9089.1（ISO8462/1）中的B面）。磁带的基准边应是靠近B面的那一边。磁道中心线位置应以基准面为基准。6磁道的几何位置
6.1磁道位置bZxz.net

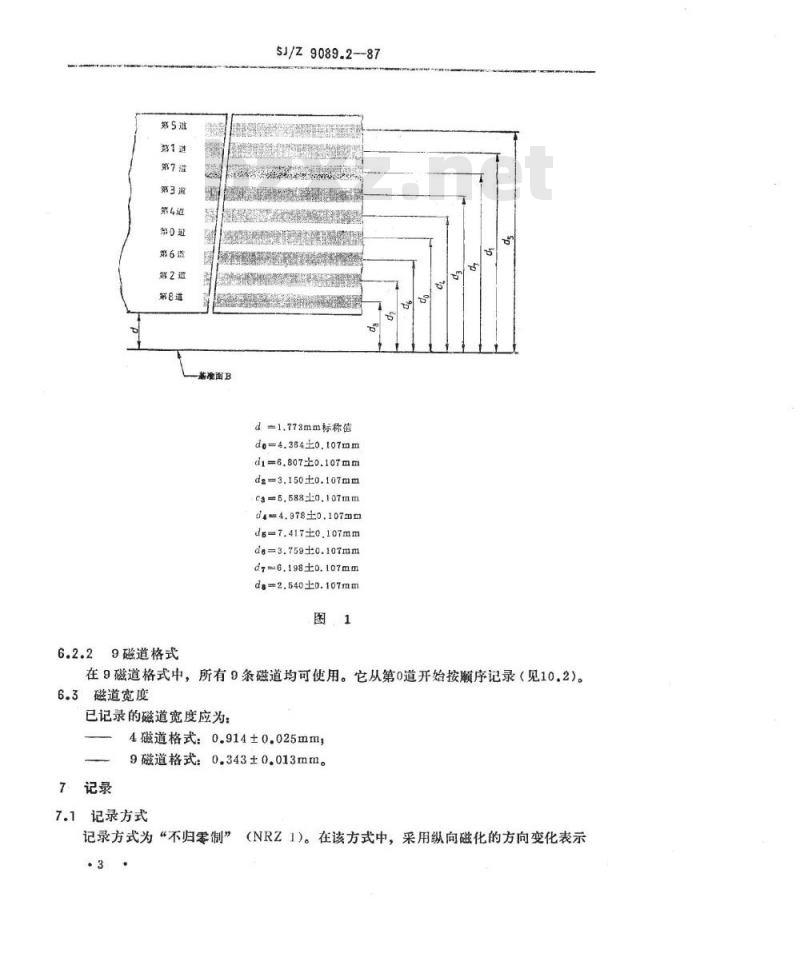

9条磁道的位置由基准面到每道的中心线的距离确定（见图1）。6.2磁道数
6.2.14磁道格式
在4磁道格式中，只有第0、1、2、3道可使用。它从第0道开始按顺序记录（见10.1)。
第5道
第1道
第7溢
第3逾
第4道
第0起
第6透
第2送
第8道
9磁道格式
灌面B
$J/Z9089.2-87
d=1.773mm标称值
do=4.384±0.107mm
dj=6.807±0.107mm
dz=3.150±o.107mm
ca=5.588±0.107mm
d44.978±0.107mm
dg=7.417±0.107mm
de=3.759±0.107mm
d7=6.198±0.107mm
ds2.540±0.107mm
在9磁道格式中，所有9条磁道均可使用。它从第0道开始按顺序记录（见10.2)。6.3磁道宽度
已记录的磁道宽度应为：
4磁道格式：0.914±0.025mm，
9磁道格式：0.343±0.013mm。
7记录
7.1记录方式
记录方式为“不归零制”（NRZ1）。在该方式中，采用纵向磁化的方向变化表示·3
“1”。

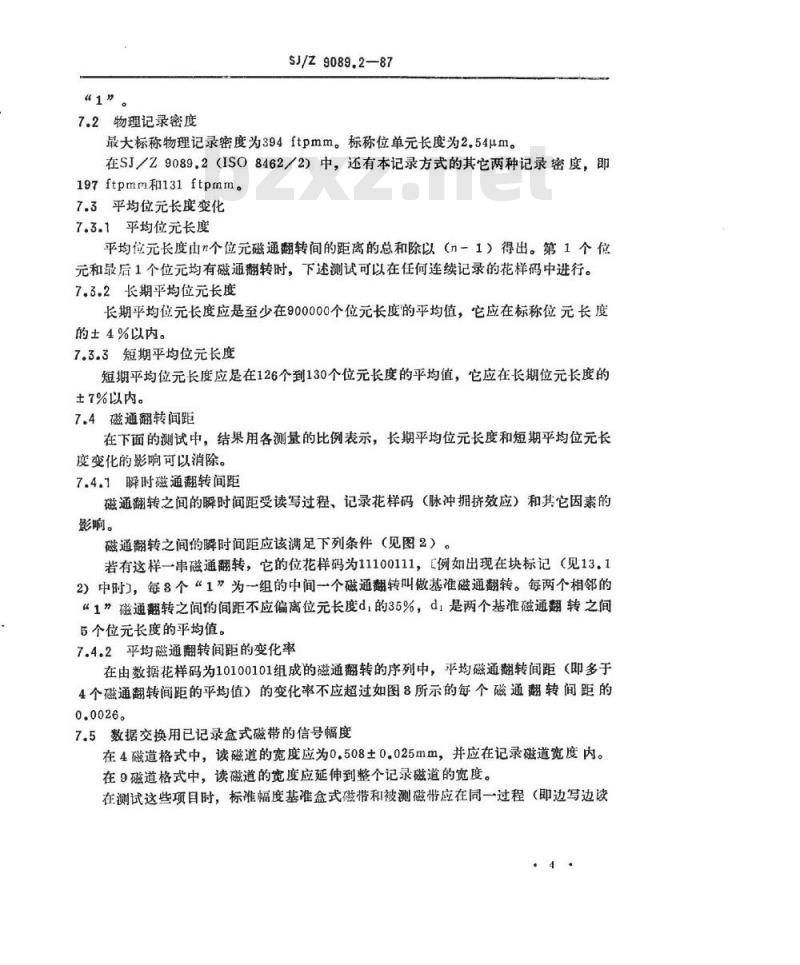

7.2物理记录密度
$J/Z9089.2—87
最大标称物理记录密度为394ftpmm。标称位单元长度为2.54μm。在SJ/Z9089.2（ISO8462/2）中，还有本记录方式的其它两种记录密度，即197ftpmm和131ftpmm。
7.3：平均位元长度变化
7.3.1平均位元长度
平均位元长度由n个位元磁通翻转间的距离的总和除以（n一1）得出。第1个位元和最后1个位元均有磁通翻转时，下述测试可以在任何连续记录的花样码中进行。7.3.2长期平均位元长度
长期平均位元长度应是至少在900000个位元长度的平均值，它应在标称位元长度的±4%以内。
7.3.3短期平均位元长度
短期平均位元长度应是在126个到130个位元长度的平均值，它应在长期位元长度的±7%以内。
7.4磁通翻转间距
在下面的测试中，结果用各测量的比例表示，长期平均位元长度和短期平均位元长度变化的影响可以消除。
7.4.1瞬时磁通翻转间距
磁通翻转之间的瞬时间距受读写过程、记录花样码（脉冲拥挤效应）和其它因素的影响。

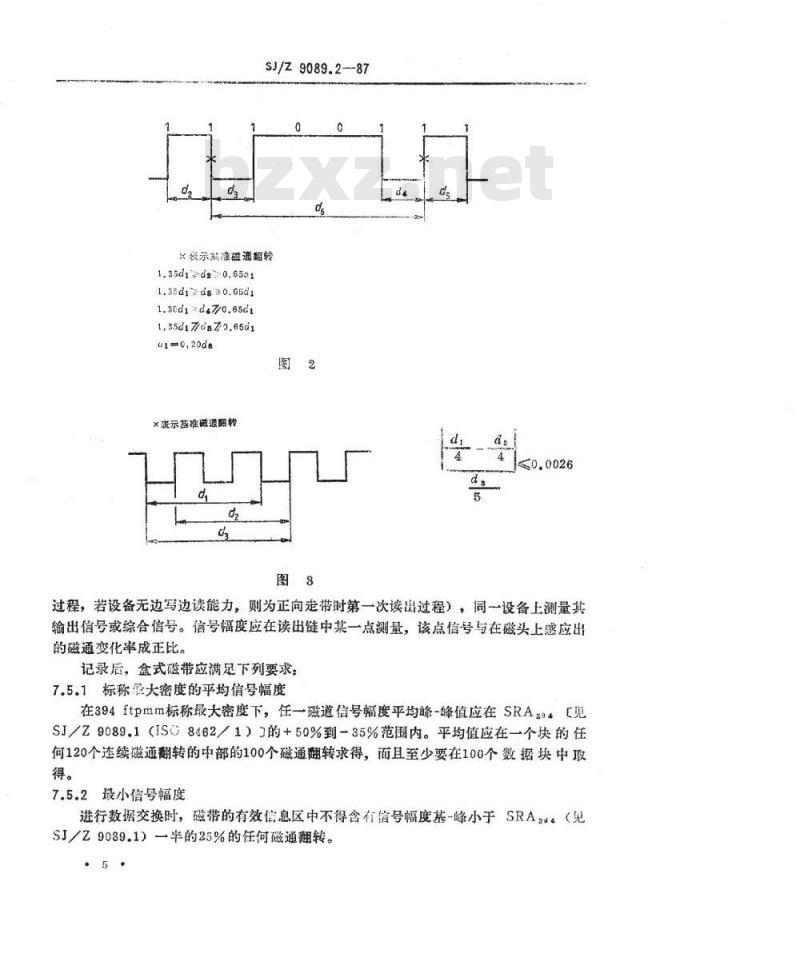

磁通翻转之间的瞬时间距应该满足下列条件（见图2）。若有这样一串磁通翻转，它的位花样码为11100111，例如出现在块标记（见13.12）中时，每8个“1”为一组的中间一个磁通翻转叫做基准磁通翻转。每两个相邻的“1”磁通翻转之间的间距不应偏离位元长度d，的35%，di是两个基准磁通翻转之间5个位元长度的平均值。
7.4.2平均磁通翻转间距的变化率在由数据花样码为10100101组成的磁通翻转的序列中，平均磁通翻转间距（即多于4个磁通翻转间距的平均值）的变化率不应超过如图8所示的每个磁通翻转间距的0.0026。
7.5数据交换用已记录盒式磁带的信号幅度在4磁道格式中，读磁道的宽度应为0.508±0.025mm，并应在记录磁道宽度内。在9磁道格式中，读磁道的宽度应延伸到整个记录磁道的宽度。在测试这些项目时，标准幅度基准盒式磁带和被测磁带应在同一过程（即边写边读d
SJ/Z9089.2-87
X装示装准磁通翻转
1.35d1d20.65o1
1.35d13d8z0.65d
1.35d12da7/0.65dm
1.35d17/dg7/0.65d1
u1=0,20ds
×表示基准磁退翻转
过程，若设备无边写边读能力，则为正向走带时第一次读出过程），同一设备上测量其输出信号或综合信号。信号辐度应在读出链中其一点测量，该点信号与在磁头上感应出的磁通变化率成正比。
记录后，盒式磁带应满足下列要求：7.5.1标称量大密度的平均信号幅度在394ftpmm标称最大密度下，任一磁道信号幅度平均峰-峰值应在SRAss【见SJ/Z9089.1（IS心8462/1）的+50%到-35%范围内。平均值应在一个块的任何120个连续磁通翻转的中部的100个磁通翻转求得，而且至少要在100个数据块中取得。
7.5.2最小信号幅度
进行数据交换时，磁带的有效信息区中不得含有信号幅度基-峰小于SRA4（见SJ/Z9089.1）一半的25%的任何磁通转。5
7.5.3最大信号幅度
SJ/Z9089.2--87
记录密度为131ftpmm的信号幅度峰-峰值应小于SRAso.的8倍。8消磁
磁带应交流消磁。
消磁后，残留在磁带上的信号幅度应小于SRAa的3%，这种消磁信号的频率为最大物理记录密度下相应频率的2倍或约低。9记录方位角
任一磁道上的磁通翻转与垂直于基准面B的垂线的夹角不应超过9（孤度）。10磁道的使用
10.14磁道格式
10.1.1每一条磁道都是数据道，并应串行写人。10.1.2磁道要按磁道编号顺序从0道开始记录。10.1.3第0道和2道按BOT标记到EOT标记的方向记录。第1道和3道按EOT标记到BOT标记的方向记录。
10.1.4在394ftpmm最大标称记录密度下，记录在第0道上的基准脉冲串要写在BOT标记与数据之间。基准脉冲串在BOT标记后不大于381mm处开始，延伸到LP标记后76.2mm~101.6mm范围内结束。
10.1.5在第0道和2道上，数据应在LP标记后76.2mm~101.6mm范围内开始记录。EW标记后超过914.4mm处不得记录交换用的数据。10.1.6在第1道和8道上，数据应在EW标记后25.4mm~50.8mm范围内开始记录。
在第1道上写入的最后-个数据或文卷标记块应在LP标记前101.6mm~2.54mm范围内结束，这段距离从LP孔的中心开始测量。如果控制块在磁道的末尾（见13.4.2b），它应该在第1道的LP标记后至少2.54mm处开始记录。长前同步应记录在取后一个数据或文卷标记块与控制块之间，第8道上的最后一块不应超过LP标记后685.8mm。10.29磁道格式
10.2.1每一条磁道都是数据道，并应串行写人。10.2.2磁道要按磁道编号顺序从0道开始记录。10.2.3第0、2、4、6和8道按BOT标记到EOT标记的方向记录。第1、8、5和7道按EOT标记到BOT标记的方向记录。10.2.4在394ftpmm最大标称记录密度下，记录在第0道上的基准脉冲串要写在BOT标记与数措之间。基准脉冲串在BOT标记后不大于381mm处开始，延伸到LP标记后76.2mm~101.6mm范围内结束。
SJ/Z9089.2-87
10.2.5在第0、2、4、6和8道上，数据应在LP标记后76.2mm~101.6mm范围内开始记录。EW标记后超过914.4mm处不得记录交换用的数据。10.2.6在第1、3、5和7道上，数据应在EW标记后25.4mm~50.8mm范围内开始记录。
在第1道和7道上写入的最后个数据或文卷标记块应在LP标记前101.6mm~2.54mm范围内结束，这段距离从LP孔的中心开始测量。如果控制块在磁道的末尾（见13.4.25），它应该在第1道和7道的LP标记后至少2.54mm处开始记录。长前同步应记录在最后一个数据或文卷标记块与控制块之间。第3道和5道上的最后一块不应超过LP标记后685.8mm。10.3磁道和参考脉冲串的使用要求概要图4概括了10.1和10.2中规定的各项要求。尺寸单位为mm
.14.4max
11数据编码表示法
11.1概述
101,6max.
381max
对于数据交换的信息，应根据信息编码有关的标准来进行编码和译码。11.2编码方式
11.2.1用编码方式进行编码时，记录在数据块中的数据字段的编码表示法可看作是一串8位字节的有序序列。
每个字节内，B8到B1表示每位的位置。位置B8为最高位，位置B1为最低位。7
sJ/z9089.2-87
数据根据8位代码进行编码时，每位的二进制权如下：B1
位的位置
二进制权
数据根据7位代码进行编码时，位置B8为“0”，数据从位置B7到B1进行编码。二进制权与上表相同。
11.2.2用编码方式进行编码时，记录在数据块中的数据字段的编码表示法可看作是一串位的位置的有序序列，每个位置对应一位。SJ/Z9089.2（ISO8462／2）的目的是把这个位的序列看作为8位字节的有序序列。在字节内，编码字符的连续位应按位置B8到B1的次序分配。12磁带上编码字符的记录
在记录前，除下列字段外，编码表示法（见第11章）应按本章各条变换。前同步（13.1.1），
块标记（13.1.2），
后同步（13.1.6），
文卷标记中的数据字段（13.2.1）：12.1将每8位字节分成二组，每4位为一组，组是高4位（B8到B5），一组是低4位（B4到B1）
12.2然后将每个4位组按表1转换成5位组。1
SJ/Z9089.2—87
这样，每一个8位字节在磁带上记录成10位字节。12.3对每一个8位字节的编码字符，高4位组应先记录，即与B8到B5相对应的5位组从E4开始先记录，接着记录B4到B1对应的5位组。E2EsE4EoE1
E0E1E2E8E4
磁道上的位E8E4
(B5B6 B7 B8)
(B1B2B3B4)
编码表示法
磁带运动方向
记录方向
13磁道格式
每条磁道包括数据块和文卷标记块。也可有13.4所述的控制块，数据块
数据块由下列字段组成：
后同步
块地址
换标记
前同步
13.1.1前同步
这个字段为全“1”，即在394ftpmm最大标称记录密度下记录的磁通翻转。每条磁道第一个数据块的前同步应包含15000～30000个全“1”，称为长前同步。9
SJ/z9089.2-87
第-个数据块以后的各数据块的前同步包含120～300个全“1”，称为标称前同如果前一个数据块有延长的后同步（见13.1.6），那么本数据块的前同步应是3500～7000个全“1”。它从前一个数据块的第二个CRC字节后3000～3500个“1”开始记录。这种前同步称为延长的前同步。如果控制块在磁道末端（见13.4.2b），延长前同步应记录在除第1道和第7道以外的所有磁道的最后一个数据块或文卷标记块中。在第1道和第7道上，长前同步应记录在最后一个数据块或文卷块与控制块之间。13.1.2块标记
这个字段说明数据的开始，它由一固定的花样码组成：1111100111
13.1.3数据
这个字段是块中的数据，它由512个字节组成。13.1.4块地址
块地址由4个字节组成，形成如下字段：块
磁道号
第1字节
13.1.4.1磁道号
块的类型
第2字节
该字节规定磁道号如下
（00）表示第0道
（01）表示第1道
（02）表示第2道
（03）表示第8道
（04）表示第4道
（05）表示第5道
（06）表示第6道
（07）表示第7道
（08）表示第8道
第3字节
13.1.4.2块的类型
这个4位字段表示是数据块、文卷标记块或控制块。0000表示该块是数据块或文卷标记块（见13.2）0001表示该块是控制块（见13。3和13.4）。号
第4字节
SJ/Z9089.2—87
其它的位组合留待以后的标准化使用，现不使用。13.1.4.3块号
这个字段由从第2字节的第5位到第4字节的最后1位共20位组成。用二进制记数法表示块号，编号从1到1048575，此20位的权值为524288、262144、131072、65536、32768、…、64、32、16、8、4、2、1，最高有效位是第2字节的第5位，最低有效位是第4字节的最后1位。
13.1.4.4块地址的成组编码（GCR）处理如果采用GCR方式记录，块类型的4位与块号的最高4位合在一起应看作为一个8位字节。
13.1.5CRC（循环穴余校验）
数据块中块地址后面的16位应为循环允余校验字符。这16位字符写在每块的块地址后面，并紧接在后同步的前面，从最高有效位开始记录（见12.3）。生成CRC的多项式为，
G(X)=x16+x12+α+1
CRC的生成从第1数据字节的最高有效位开始，到块地址的块号字段的最低有效位结束。
操作前，移位寄存器的所有位均置成“1”。13.1.6后同步
这个字段为全“1”，即在394ftpmm最大标称记录密度下记录的磁通翻转。每块都要以5～20个全“1”的标称后同步结束，它与下一块的前同步相连。假如驱动器不准备写下-个数据块，或者是刚写好的块是文卷标记块（见13.2），则应该写3500～7000个全“1”的延长后同步。注，这个要求和13,1.1中所提到的要求是为了确保延长的后同步与延长的前同步为一连串的“1”，其间没有间腺，但有相移、
13.2文卷标记块
文卷标记块与数据块相同，但下列例外：口。文卷标记块的数据字段含有固定的花样码为，0010100101
当从磁带读出时，为了计算CRC，这个10位花样码代表8位字节11111111。b，文卷标记块的后同步应总是延长的后同步。c，文卷标记块可以记录在磁带上任何位置的两个数据块之间。d。盒式磁带上数据交换的最后一块应是文卷标记块，如果在4磁道格式中第8道上记录的数据块超过LP标记，或在9磁道格式中第8道上记录的数据块超过EW标记，则文卷标记块均可省略。
13.3控制块
控制块与数据块相同，但下列例外：a，块类型（见13.1.4.2）的位花样码是0001。.11:
b。数据字段如下：
第1字节：
SJ/Z9089.2-87
（04）表示盒式磁带用4磁道格式记录，（09）表示盒式磁带用9磁道格式记录。第2字节：
（00）表示该控制块是假控制块（见13.4.2C），（01）表示该控制块是某一磁道的第1个块（见13.4.1和13.4.2a）.#（02）表示该控制块是某一磁道的最后1个块（13.4.2b）（03）表示下一块是文卷标记录（见13.4.2C），文卷标记块由该控制块的第3字节和第4字节确定。
所有其它可能的252种组合留待以后的标准化用，现不使用。第8字节：
如果第2字节是（03），本字节就是文卷标记号（见13.4.2C）的最高有效数，二进制各位的权如下：
32768163848192409620481024512256如果第2字节不是（03），本字节应为（00）。第4字节：
如果第2字节是（03），本字节就是文卷标记号（见13.4.2C）的最高有效数，其二进制各位的权如下：
1286432168421
如果第2字节不是（03），本字节应为（00）。第5字节到第512字节：
这些字节都置成（00）。
13.4控制块的使用
控制块的使用是可选择的。如果磁带上有13.3中说明的控制块，则应允许数据交换。为了校验CRC和维持数据块号的顺序，盒式磁带的接受者应读每个控制块的全部内容，但数据字段可以忽略。如果有控制块，则应加上下面的规则。13.4.1第0磁道
在第0道上，第1块应总是控制块。其数据字段的字节应置成如下：第1字节：（04）或（09）
第2字节：（01）
第8字节到第512字节：（00）
13.4.2控制块的进一步使用
控制块可用于下列三种情况中的一种或几种：a控制块作为第1块写在每条磁道上。b，只要写人连续到下一条磁道，则控制块可写到每条磁道的最后一块上。在这种。12
