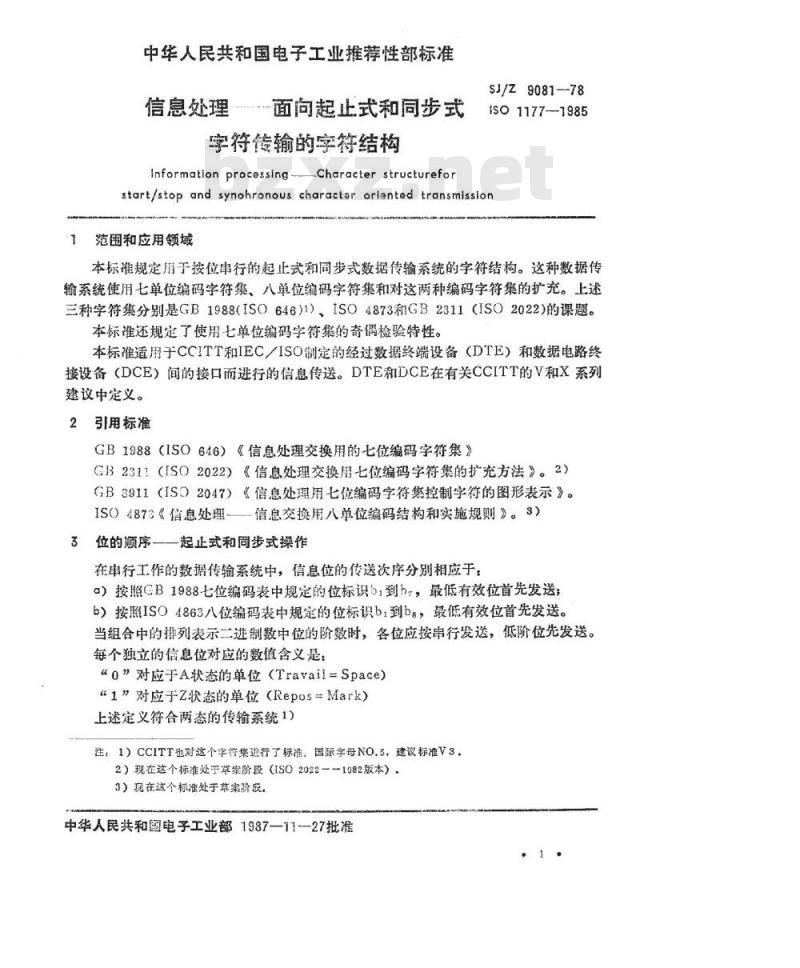

【电子行业标准(SJ)】 信息处理－面向起止式和同步式字符传输的字符结构

中华人民共和国电子工业推荐性部标准信息处理面向起止式和同步式
字符传输的字符结构
Informationprocessing.CharacterstructureforSJ/Z9081-78
ISO11771985
start/stop and synohronous charactar oriented transmission范围和应用领域
本标准规定用于按位串行的起止式和同步式数据传输系统的字符结构。这种数据传输系统使用七单位编码字符集、八单位编码字符集和对这两种编码字符集的扩充。上述三种字符集分别是GB1988(ISO646)1）ISO4873和GB2311（ISO2022)的课题。本标准还规定了使用七单位编码字符集的奇偶检验特性。本标准适用于CCITT和IEC/ISO制定的经过数据终端设备（DTE）和数据电路终接设备（DCE）间的接口而进行的信息传送。DTE和DCE在有关CCITT的V和X系列建议中定义。
2引用标准
GB1988（ISO646）《信息处理交换用的七位编码字符集》GB2311（ISO2022）《信息处理交换用七位编码字符集的扩充方法》。2）GB3911（ISO2047）《信息处理用七位编码字符集控制字符的图形表示》。ISO4873《信息处理—信息交换用八单位编码结构和实施规则》。3）位的顺序一一起止式和同步式操作3
在串行工作的数据传输系统中，信息位的传送次序分别相应于：a）按照GB1988七位编码表中规定的位标识51到b7，最低有效位首先发送；b）按照ISO4863八位编码表中规定的位标识b,到bg，最低有效位首先发送。当组合中的排列表示二进制数中位的阶数时，各位应按串行发送，低阶位先发送。每个独立的信息位对应的数值含义是：“o”对应于A状态的单位（Travail=Space）“1”对应于Z状态的单位（Repos=Mark）上述定义符合两态的传输系统1）注：1）CCITT也对这个字符集进行了标准：国际字母NO.5，建议标准V3。2）现在这个标准处于草案阶段（ISO2022-1982版本）-3）现在这个标准处于草案阶段。中华人民共和国电子工业部1987—11-—27批准SJ/Z9081—87

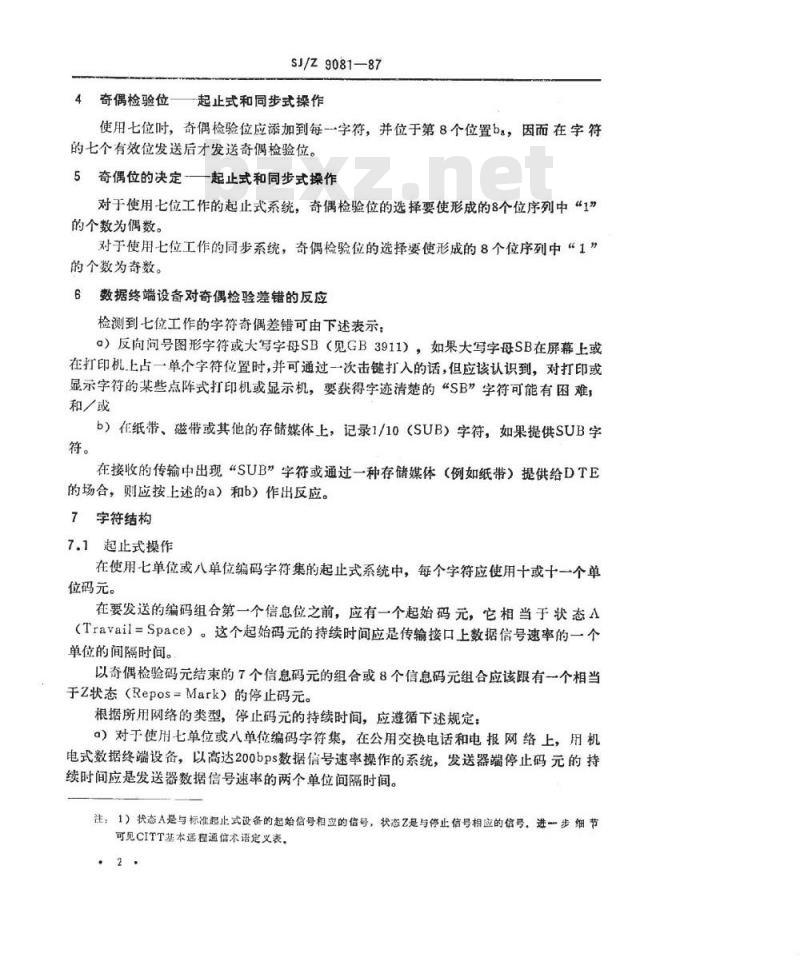

4奇偶检验位起止式和同步式探作使用七位时，奇偶检验位应添加到每一字符，并位于第8个位置bs，因而在字符的七个有效位发送后才发送奇偶检验位。5奇偶位的决定起止式和同步式操作对于使用七位工作的起止式系统，奇偶检验位的选择要使形成的8个位序列中“1”的个数为偶数。
对于使用七位工作的同步系统，奇偶检验位的选择要使形成的8个位序列中“1”的个数为奇数。
6数据终端设备对奇偶检验差错的反应检测到七位工作的字符奇偶差错可由下述表示：a）反向问号图形字符或大写字母SB（见GB3911），如果大写字母SB在屏幕上或在打印机上占一单个字符位置时，并可通过一次击键打入的话，但应该认识到，对打印或显示字符的某些点阵式打印机或显示机，要获得字迹清楚的“SB”字符可能有困难，和/或Www.bzxZ.net
b）在纸带、磁带或其他的存储媒体上，记录1/10（SUB）字符，如果提供SUB字在接收的传输中出现“SUB”字符或通过一种存储媒体（例如纸带）提供给DTE的场合，则应按上述的a）和b）作出反应。7字符结构
7.1起止式操作
在使用七单位或八单位编码字符集的起止式系统中，每个字符应使用十或十一个单位码元。
在要发送的编码组合第一个信息位之前，应有一个起始码元，它相当于状态A（Travail=Space）。这个起始码元的持续时间应是传输接口上数据信号速率的一个单位的间隔时间。
以奇偶检验码元结束的7个信息码元的组合或8个信息码元组合应该跟有一个相当于Z状态（Repos=Mark）的停止码元。根据所用网络的类型，停止码元的持续时间，应遵循下述规定：）对于使用七单位或八单位编码字符集，在公用交换电话和电报网络上，用机电式数据终端设备，以高达200bps数据信号速率操作的系统，发送器端停止码元的持续时间应是发送器数据信号速率的两个单位间隔时间。注；1）状态A是与标准起止式设备的起始信号相应的信号，状态乙是与停止信号相应的信号，进一步细节可见CITT基本远程通信术语定义表，2
SJ/Z9081-87
在其他场合，建议使用具有一个单位持续时间的停止码元，并必须由双方协商同在同样的情况下，一个单位间隔时间的停止码元也适用于租用线路。起止式接收器应当有能力正确接收由一个单位停止码元组成的起止式信号，该停止码元的持续期减少一个时间间隔，该时间间隔等于与接收器输入端允许的总的起止式畸变度相应的偏差。但是，对于要求使用两个单位停止码元（11个单位的字母）数据信号速率等于或小于20obps的机电设备而言，在停止码元减小到一个单位时间间隔时，接收器应仍能正确地接收信号。
b）对于公用的异步数据网络，使用七单位编码字符集的数据终端设备应使用至少持续两个单位间隔的停止码元。但是接收器仍应能正确地接收停止码元不低于个单位时间间隔（即使出现畸变）的信号。在一个字符的停止码元末尾到下一个字符的起始码元的开头之间的时间间隔可以任意长。在这段时间里，信号的极性要和停止码元信号的极性相同。7.2同步式操作
在同步系统中应使用每个字符为八位的结构。对七位工作的情况，这八个位由七个信息位后跟一个奇偶检验位构成。前一字符最后一位的末尾和下一个字符的第一位开头之间的时间应为零，或者是发送器数据信号速率单位间隔时间的整数倍。当需要保持字符同步时，这个时间间隔应该为零或是字符间隔的整数倍。
在使用第8个位作为奇偶检验位的系统中，应保持奇偶特性。3
