- SJ 20210-1992 CA420型固体电解质钽电容器详细规范
标准号:
SJ 20210-1992
标准名称:
CA420型固体电解质钽电容器详细规范
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1992-11-19 -
实施日期:
1993-05-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
144.58 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本规范规定了CA42O型固体电解质槛电容器的使用环境温度范围、外形尺寸、额定电压、标称电容量及其允许偏差和补充总规范GJB1520中没有明确规定的技木要求、主要试验方法.本规范适用于CA420型树EB包封非气密封檀性烧结式阳极组电容器.该电赛器除应符合本规范的规定外,还应符合GJBl520-92〈非气密封固体电解质组(烧蜡)电窖器总规范〉的规定.当本规范与总规范有抵触时,应以本规范为准。 SJ 20210-1992 CA420型固体电解质钽电容器详细规范 SJ20210-1992

部分标准内容:

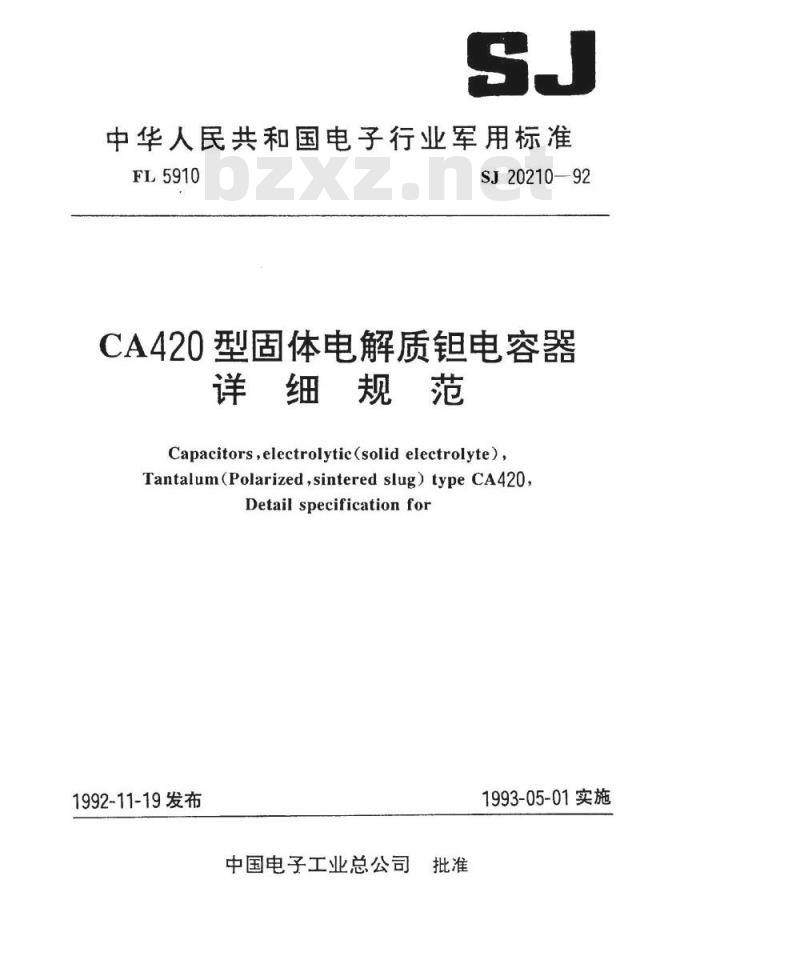

中华人民共和国电子行业军用标准FL5910
SJ20210—92
CA420型固体电解质钼电容器
详细规范
Capacitorselectrolytic(solid electrolyte),Tantalum(Polarized,sintered slug) type CA420,Detailspecificationfor
1992-11-19发布
中国电子工业总公司
1993-05-01实施
1范围
1.1主题内容
中华人民共和国电子行业军用标准CA420型固体电解质钼电容器详细规范Capacitors,electrolytic(solid electrolyte),Tantalum(Polarized,sinteredslug)typeCA420,Detail specification for
SJ20210—92
本规范规定了CA420型固体电解质钮电容器的使用环境温度范围、外形尺寸、额定电压、标称电容量及其允许偏差和补充总规范GJB1520中没有明确规定的技术要求、主要试验方法。
1.2适用范围
本规范适用于CA420型树脂包封非气密封极性烧结式阳极钼电容器。该电容器除应符合本规范的规定外,还应符合GJB1520-92《非气密封固体电解质(烧结)电容器总规范》的规定。当本规范与总规范有抵触时,应以本规范为准。2引用文件
GJB1520—92非气密封固体电解质钮(烧结)电容器总规范3要求
3.1设计与结构
3.1.1电容器的结构、外形尺寸、最大重量、额定电压、标称电容量电容器的结构、外形尺寸、最大重量、额定电压、标称电容量按图1、表1和表2的规定。电压及正级标志
注:①电容器引出线允许有其它形状:②允许用“+”号表示正极。
中国电子工业总公司1992-11-19发布图1
20.5+n.o5
1993-05-01实施
外形尺寸代号
额定电压
电压及正极色标
9.5×14.5
最大重量
3.1.2引出端
SJ20210--92

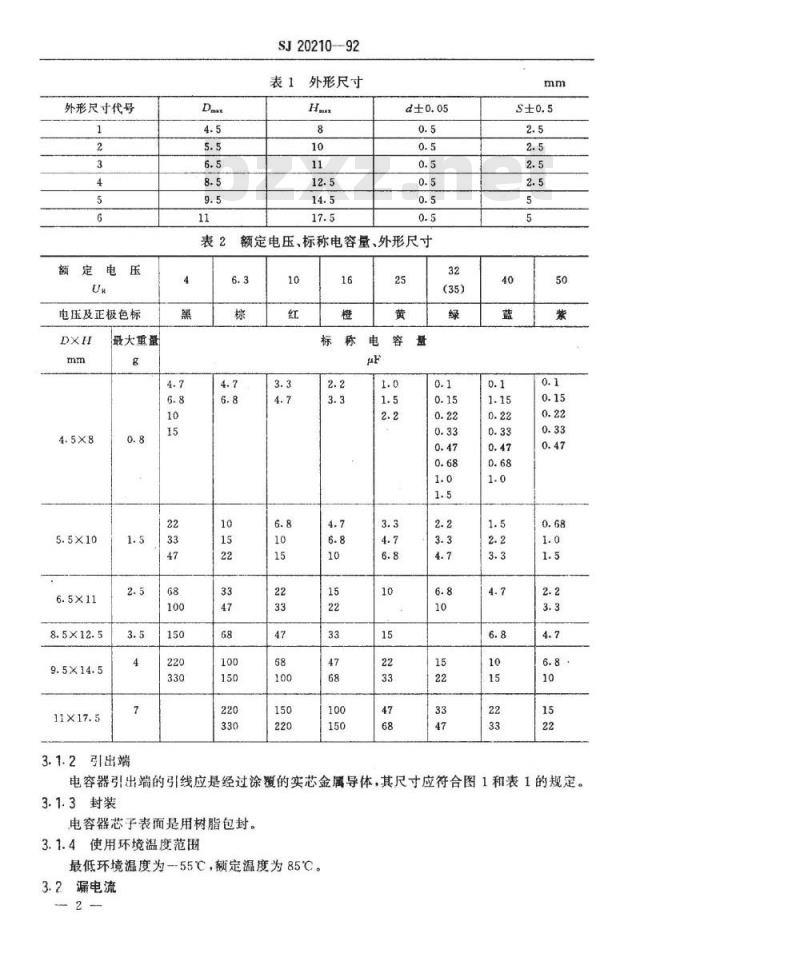

表1外形尺寸
表2额定电压、标称电容量、外形尺寸6.3
电容器引出端的引线应是经过涂覆的实芯金属导体,其尺寸应符合图1和表1的规定。3.1.3封装
电容器芯子表面是用树脂包封。3.1.4使用环境温度范围
最低环境温度为-55℃,额定温度为85℃。3.2漏电流
SJ20210—92

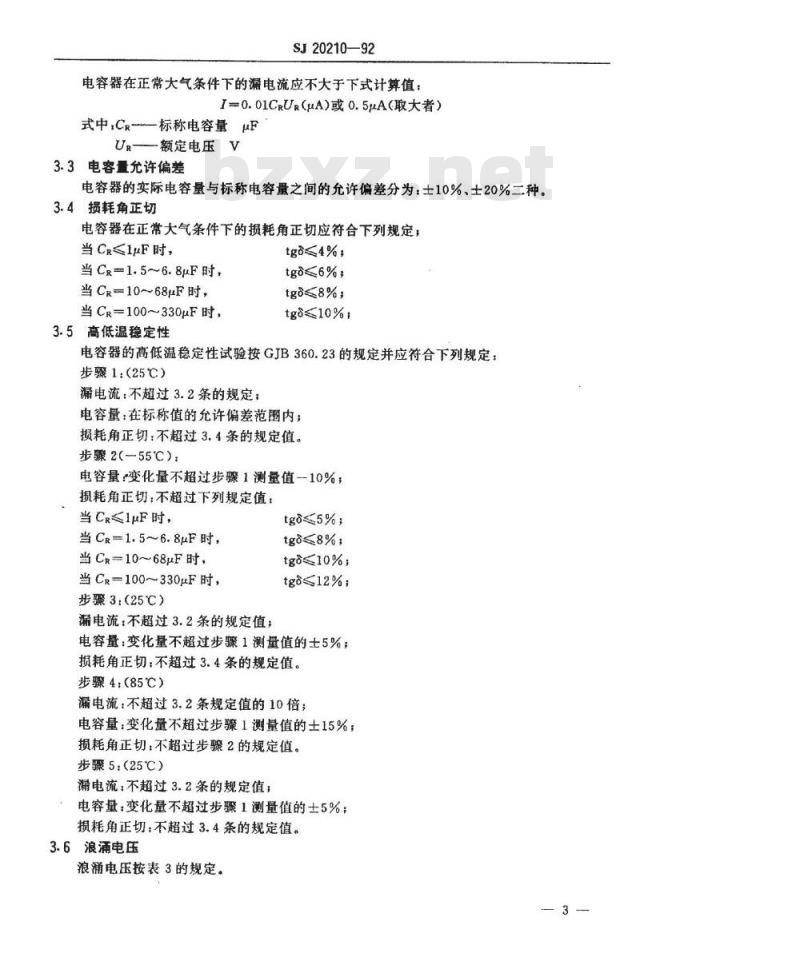

电容器在正常大气条件下的漏电流应不大于下式计算值:I=0.01CRU(μA)或0.5μA(取大者)式中,Ck—标称电容量uF
UR额定电压V
3.3电容量允许偏差
电容器的实际电容量与标称电容量之间的允许偏差分为:士10%、士20%二种。3.4损耗角正切
电容器在正常大气条件下的损耗角正切应符合下列规定,当C≤1μF时,
当C=1.5~6.8F时,
当C-10~68μF时,
当CR=100~330μF时,
3.5高低温稳定性
tg≤4%,
tgo≤6%:
tg8≤8%
tgo≤10%:
电容器的高低温稳定性试验按GJB360.23的规定并应符合下列规定:步骤1:(25℃)
滞电流:不超过3.2条的规定;
电容量:在标称值的允许偏差范围内;损耗角正切:不超过3.4条的规定值。步骤2(-55℃):
电容量:变化量不超过步骤1测量值一10%;损耗角正切:不超过下列规定值:当C≤1uF时,
当CR=1.5~6.8μF时,
当CR=10~68μF时,
当CR=100~330uF时,
步骤3:(25℃)
漏电流:不超过3.2条的规定值;tg≤5%;
tg8≤8%;
tg8≤10%
tg812%:
电容量:变化量不超过步骤1测量值的士5%;损耗角正切:不超过3.4条的规定值。步骤4.(85℃)
漏电流:不超过3.2条规定值的10倍;电容量:变化量不超过步骤1测量值的士15%;损耗角正切:不超过步骤2的规定值。步骤5(25℃)
漏电流,不超过3.2条的规定值;电容量,变化量不超过步骤1测量值的士5%;损耗角正切:不超过3.4条的规定值。3.6浪涌电压

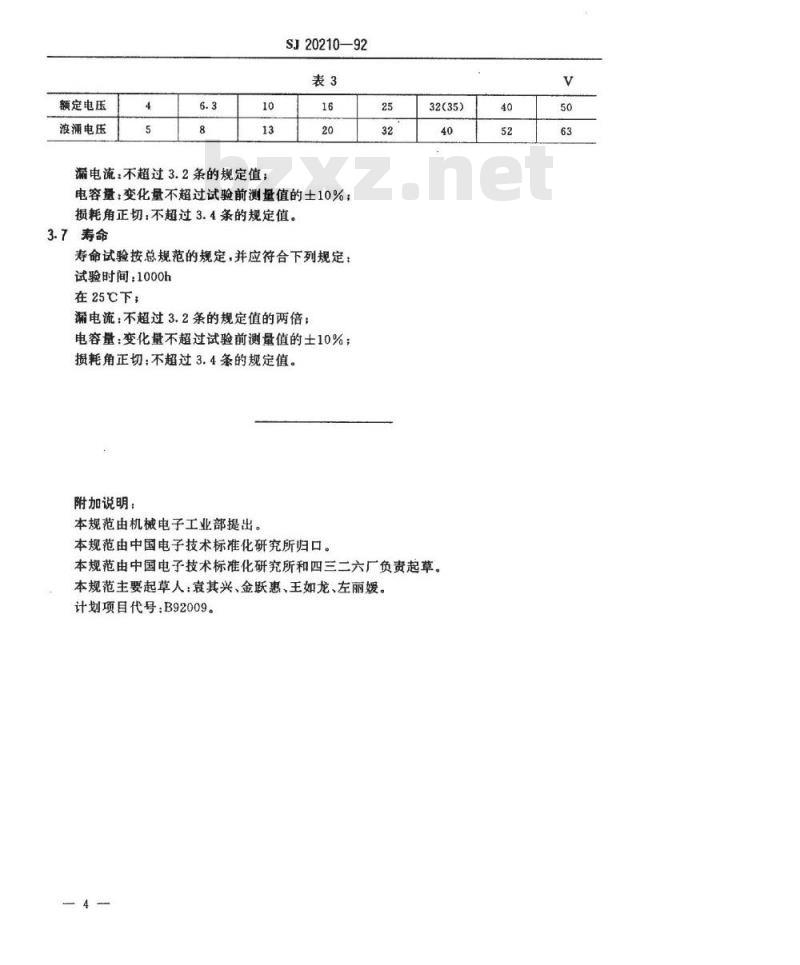

浪涌电压按表3的规定。
额定电压
浪涌电压
漏电流:不超过3.2条的规定值;SJ20210—92
电容量:变化量不超过试验前测量值的士10%;损耗角正切,不超过3.4条的规定值。3.7寿命wwW.bzxz.Net
寿命试验按总规范的规定,并应符合下列规定:试验时间:1000h
在25℃下,
漏电流:不超过3.2条的规定值的两倍;电容量:变化量不超过试验前测量值的士10%;损耗角正切:不超过3.4条的规定值。附加说明:
本规范由机械电子工业部提出。本规范由中国电子技术标准化研究所归口。25
32(35)
本规范由中国电子技术标准化研究所和四三二六厂负责起草。本规范主要起草人:袁其兴、金联惠、王如龙、左丽媛。计划项目代号:B92009。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
