【电子行业标准(SJ)】 ＣＴＫ８１１２型有可靠性指标的瓷介固定电容器详细规范

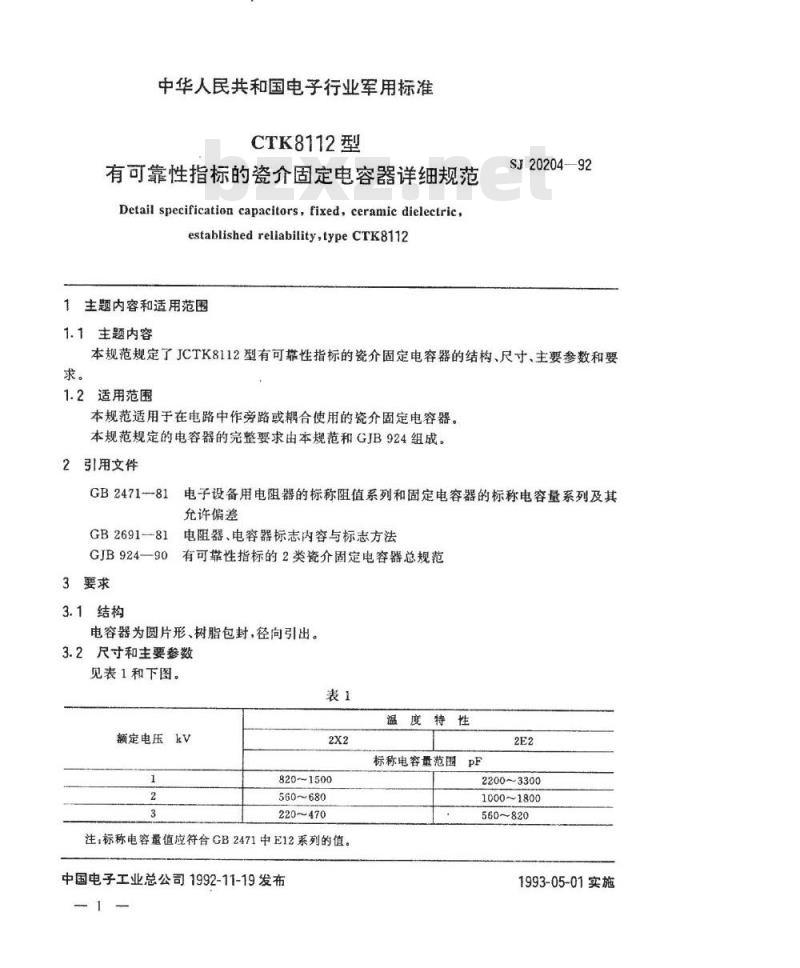

中华人民共和国电子行业军用标准CTK8112型
有可靠性指标的瓷介固定电容器详细规范Detail specification capacitors,fixed,ceramie dielectric,established reliability,typeCTK81121主题内容和适用范围
1.1主题内容
SJ20204—92
本规范规定了JCTK8112型有可靠性指标的瓷介固定电容器的结构、尺寸、主要参数和要求。
1.2适用范围
本规范适用于在电路中作旁路或耦合使用的瓷介固定电容器。本规范规定的电容器的完整要求由本规范和GJB924组成。2
引用文件
GB2471-81电子设备用电阻器的标称阻值系列和固定电容器的标称电容量系列及其允许偏差
GB2691-81
电阻器、电容器标志内容与标志方法GJB924-90有可靠性指标的2类瓷介固定电容器总规范3要求
3.1结构
电容器为圆片形、树脂包封，径向引出。3.2尺寸和主要参数

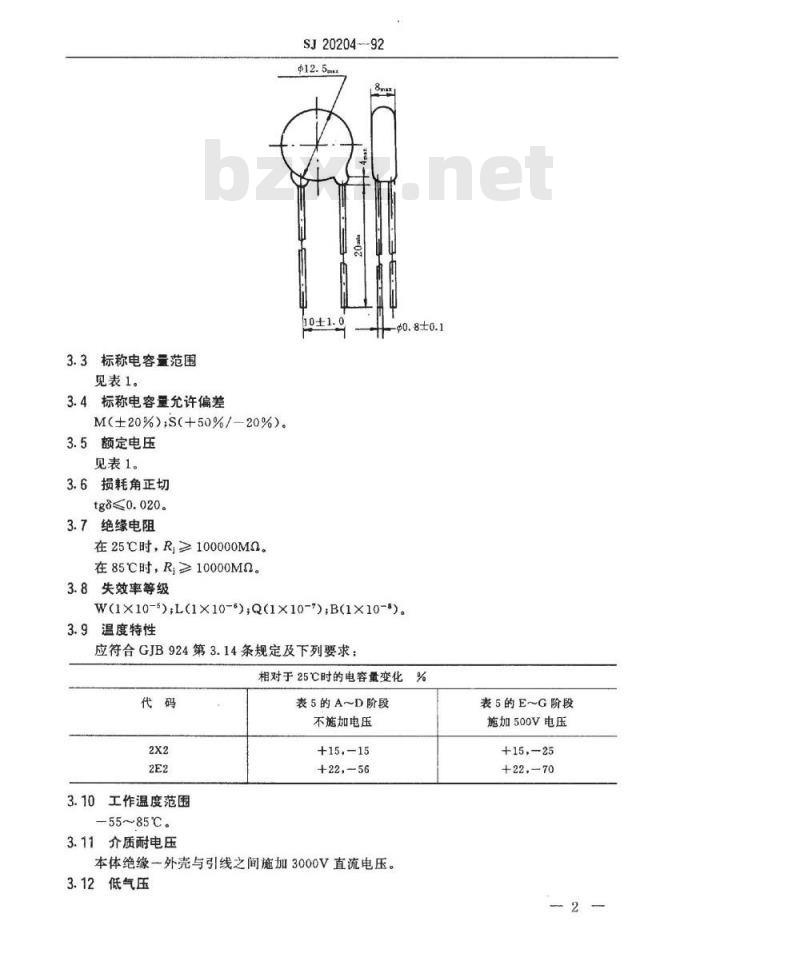

见表1和下图。
温度特性
额定电压kv
820~1500
560~680
220~470
注：标称电容量值应符合GB2471中E12系列的值。中国电子工业总公司1992-11-19发布标称电容量范围
2200~3300
1000~1800
560~820
1993-05-01实施
3.3标称电容元范围
见表1。
3.4标称电容量允许偏差
M(±20%);S+50%/-20%)。
3.5额定电压
见表1。
3.6损耗角正切
tgs≤0.020。
3.7绝缘电阻
在25℃时，R≥100000M0。
在85℃时，R≥10000M0。
3.8失效率等级
SJ20204~-92
40.8±0.1
W(1X10-5);L(1×10-6),Q(1×10-7),B(1X10-8)。3.9温度特性
应符合GJB924第3.14条规定及下列要求：相对于25℃时的电容量变化%
3.10工作温度范围
—55~85℃。
3.11介质耐电压
表5的A～D阶段
不施加电压
+22,-56
本体绝缘一外壳与引线之间施加3000V直流电压。3.12低气压
表5的E～G阶段
施加500V电压
+15，-25
+22,—70
SJ20204-92

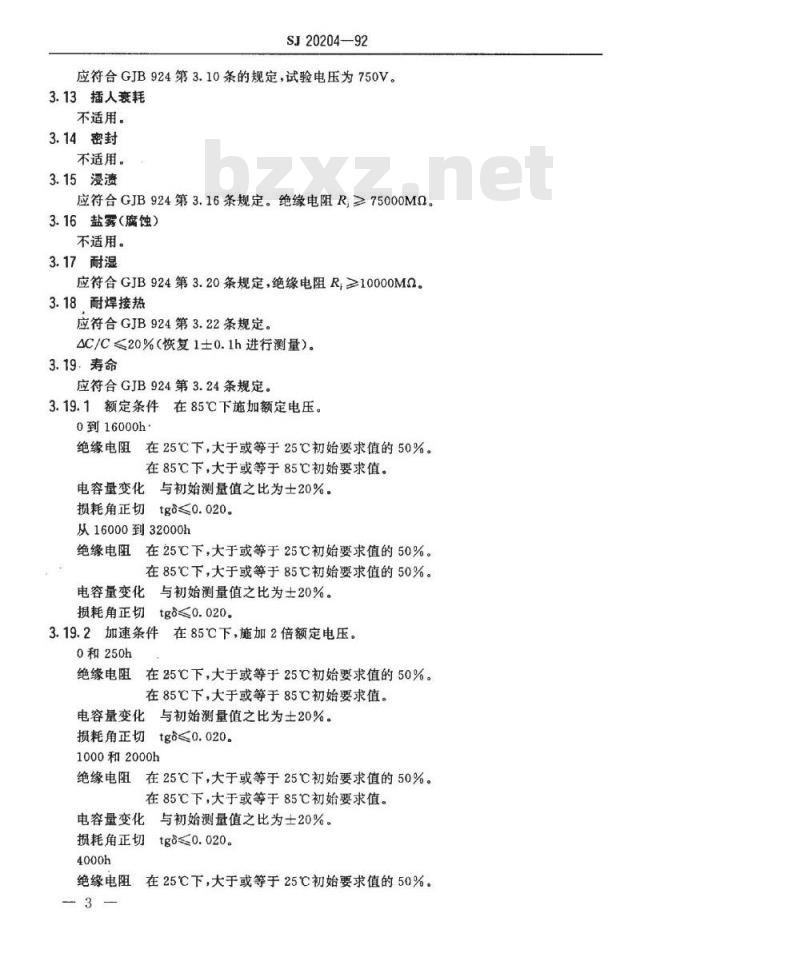

应符合GJB924第3.10条的规定，试验电压为750V。3.13插人衰耗
不适用。
3.14密封
不适用。
3.15浸渍
应符合GJB924第3.16条规定。绝缘电阻R，≥75000MQ。3.16盐雾（腐蚀）
不适用。
3.17耐湿
应符合GJB924第3.20条规定，绝缘电阻R≥10000MQ。3.18耐焊接热
应符合GJB924第3.22条规定。
AC/C≤20%（恢复1士0.1h进行测量）。3.19、寿命
应符合GJB924第3.24条规定。
3.19.1额定条件在85℃下施加额定电压。0到16000h
绝缘电阻在25℃下，大于或等于25℃初始要求值的50%。在85℃下，大于或等于85℃初始要求值。电容量变化与初始测量值之比为士20%。损耗角正切tge≤0.020。
从16000到32000h
绝缘电阻在25℃下，大于或等于25℃初始要求值的50%。在85℃下，大于或等于85℃初始要求值的50%。电容量变化与初始测量值之比为士20%。损耗角正切tg8≤0.020。
3.19.2加速条件在85℃下，施加2倍额定电压。0和250h
绝缘电阻在25℃下，大于或等于25℃初始要求值的50%。在85℃下，大于或等于85℃初始要求值。电容量变化与初始测量值之比为士20%。损耗角正切tgo≤0.020。
1000和2000h
绝缘电阻在25℃下，大于或等于25℃初始要求值的50%。在85℃下，大于或等于85℃初始要求值。电容量变化与初始测量值之比为士20%。损耗角正切tg≤0.020。
绝缘电阻在25℃下，大于或等于25℃初始要求值的50%。3
SJ20204—92

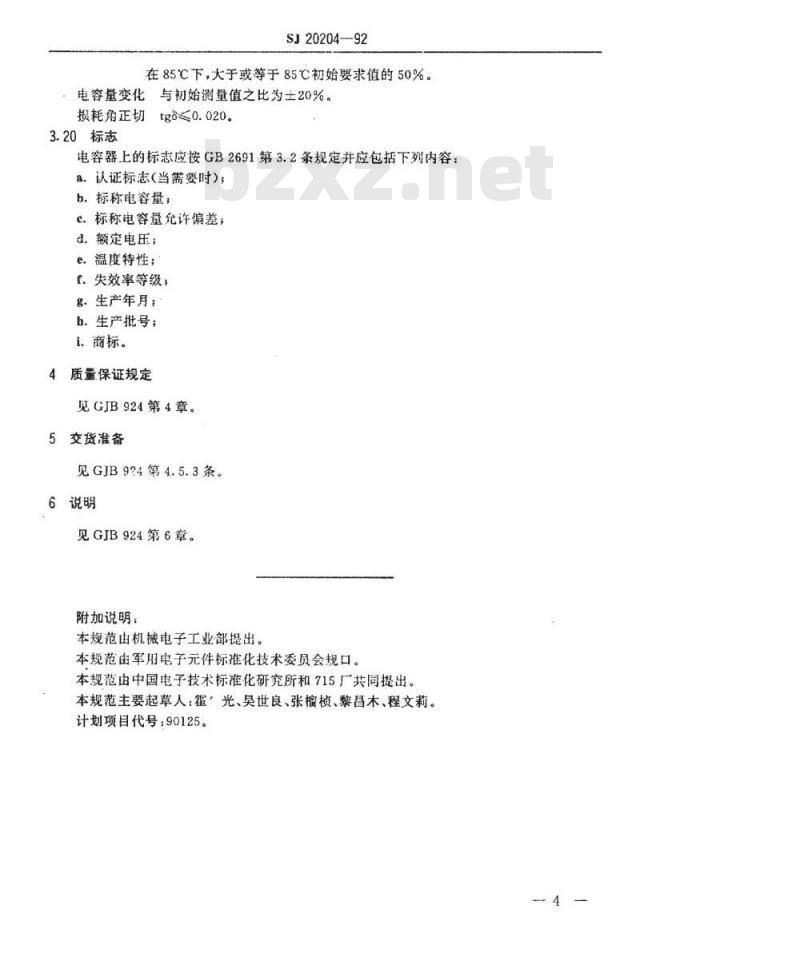

在85℃下，大于或等于85℃初始要求值的50%。电容量变化与初始测量值之比为士20%。损耗角正切tg≤0.020。
3.20标志
电容器上的标志应按GB2691第3.2条规定并应包括下列内容：a.认证标志（当需要时）；
b，标称电容量：
c.标称电容量允许偏差，
d.额定电压；
e.温度特性：
f.失效率等级，
g。生产年月；
b.生产批号；Www.bzxZ.net
i.商标。
质量保证规定
见GJB924第4章。
交货准备
见GJB924第4.5.3条。
6说明
见GJB924第6章。
附加说明：
本规范出机械电子工业部提出。本规范由军用电子元件标准化技术委员会规口。本规范由中国电子技术标准化研究所和715厂共同提出。本规范主要起草人：崔，光、昊世良、张榴桢、黎昌木、程文莉。计划项目代号：90125。
