【电子行业标准(SJ)】 ＣＴＫ４１０１型有可靠性指标的非密封多层片状瓷介固定电容器详细规范

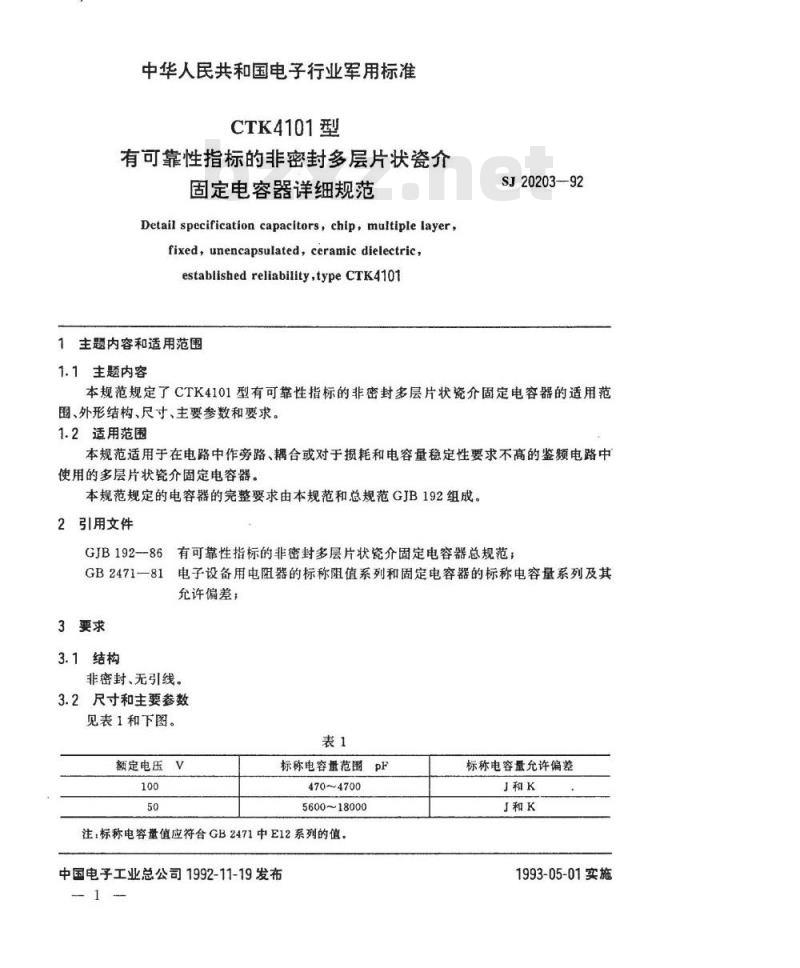

中华人民共和国电子行业军用标准CTK4101型
有可靠性指标的非密封多层片状瓷介固定电容器详细规范
Detail specification capacitors,chip,multiplelayer,fixed，unencapsulated，ceramicdielectric，established reliability,type CTK41011主题内容和适用范围
1.1主题内容
SJ20203--92
本规范规定了CTK4101型有可靠性指标的非密封多层片状瓷介固定电容器的适用范围、外形结构、尺寸、主要参数和要求。1.2适用范围
本规范适用于在电路中作旁路、耦合或对于损耗和电容量稳定性要求不高的鉴频电路中使用的多层片状瓷介固定电容器。本规范规定的电容器的完整要求由本规范和总规范GJB192组成。2引用文件
GJB192一86有可靠性指标的非密封多层片状瓷介固定电容器总规范GB2471—81
电子设备用电阻器的标称阻值系列和固定电容器的标称电容量系列及其允许偏差；
3要求
3.1结构
非密封、无引线。
3.2尺寸和主要参数
见表1和下图。
额定电压V
标称电容量范围PF
470~4700
560018000
注：标称电容量值应符合GB2471中E12系列的值。中国电子工业总公司1992-11-19发布标称电容量允许偏差
1993-05-01实施
SJ20203--92

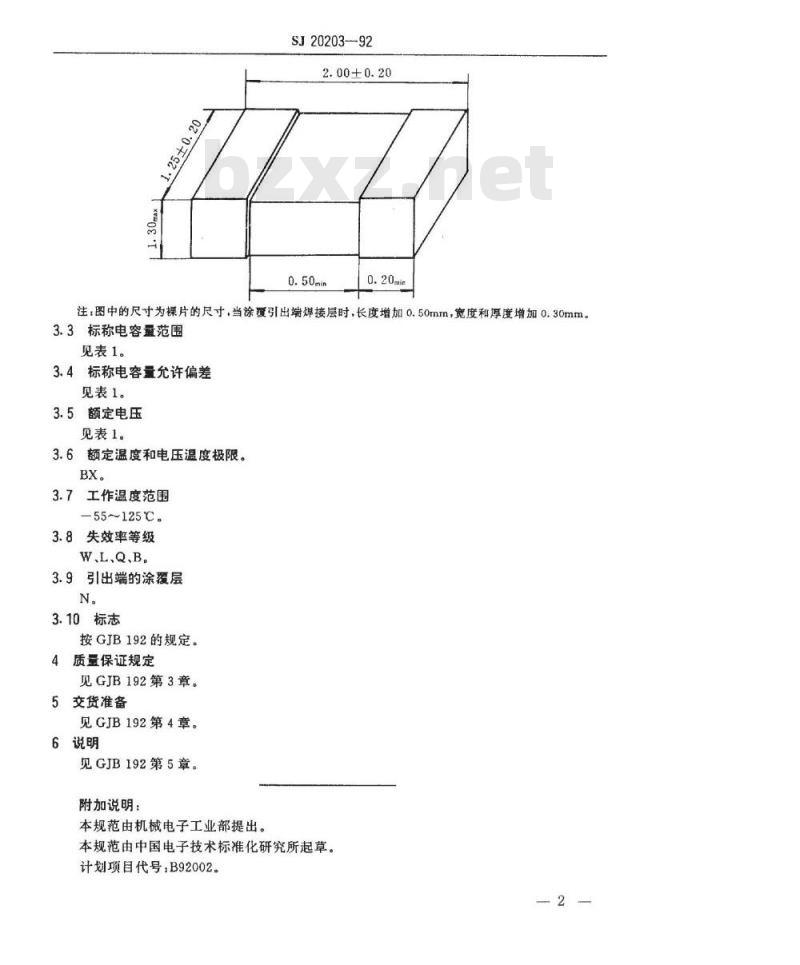

2.00+0.20
注：图中的尺寸为棵片的尺寸，当涂覆引出端焊接层时，长度增加0.50mm，宽度和厚度增加0.30mm。3.3标称电容量范围
见表1。
3.4标称电容量充许偏差
见表1。
3.5额定电压
见表1。
3.6额定温度和电压温度极限。
3.7工作温度范围
—55125℃。
3.8失效率等级
W、L、Q、B。
3.9引出端的涂覆层
3.10标志
按GJB192的规定。下载标准就来标准下载网
4质量保证规定
见GJB192第3章。
5交货准备
见GJB192第4章。
6说明
见GJB192第5章。
附加说明：
本规范由机械电子工业部提出。本规范由中国电子技术标准化研究所起草。计划项目代号B92002。
