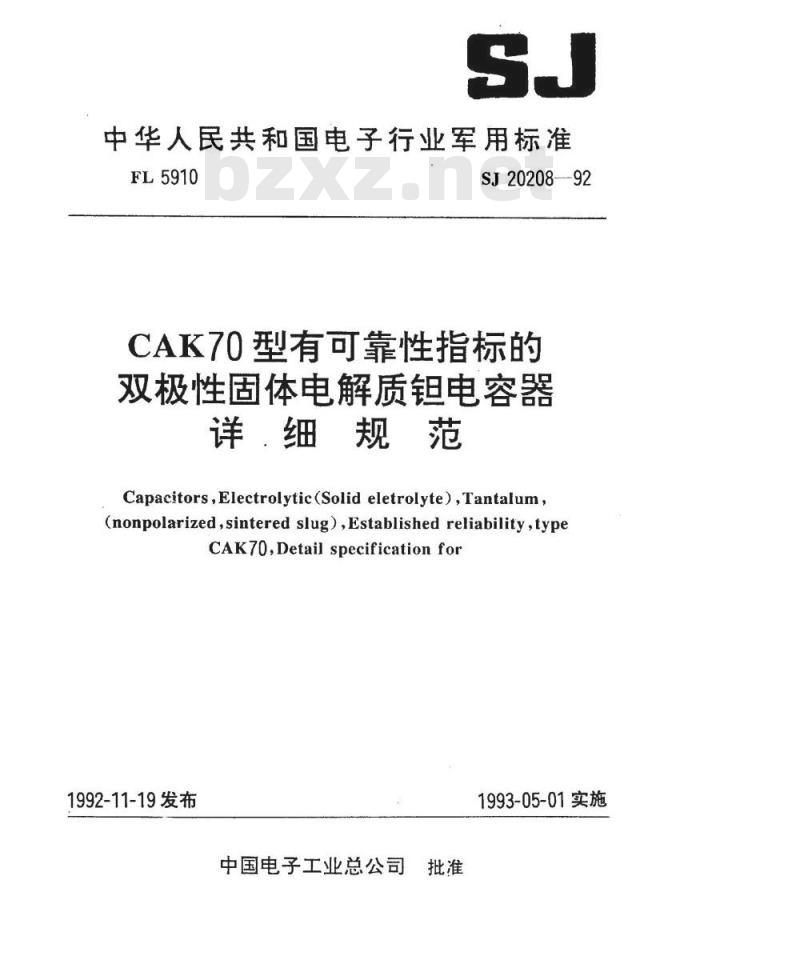

中华人民共和国电子行业军用标准FL5910
SJ20208—92
CAK70型有可靠性指标的
双极性固体电解质钮电容器
详细规范
Capacitors,Electrolytic(Solid eletrolyte),Tantalum(nonpolarized,sintered slug),Established reliability,typeCAK7O,Detail specificationfor1992-11-19发布
中国电子工业总公司批准
1993-05-01实施

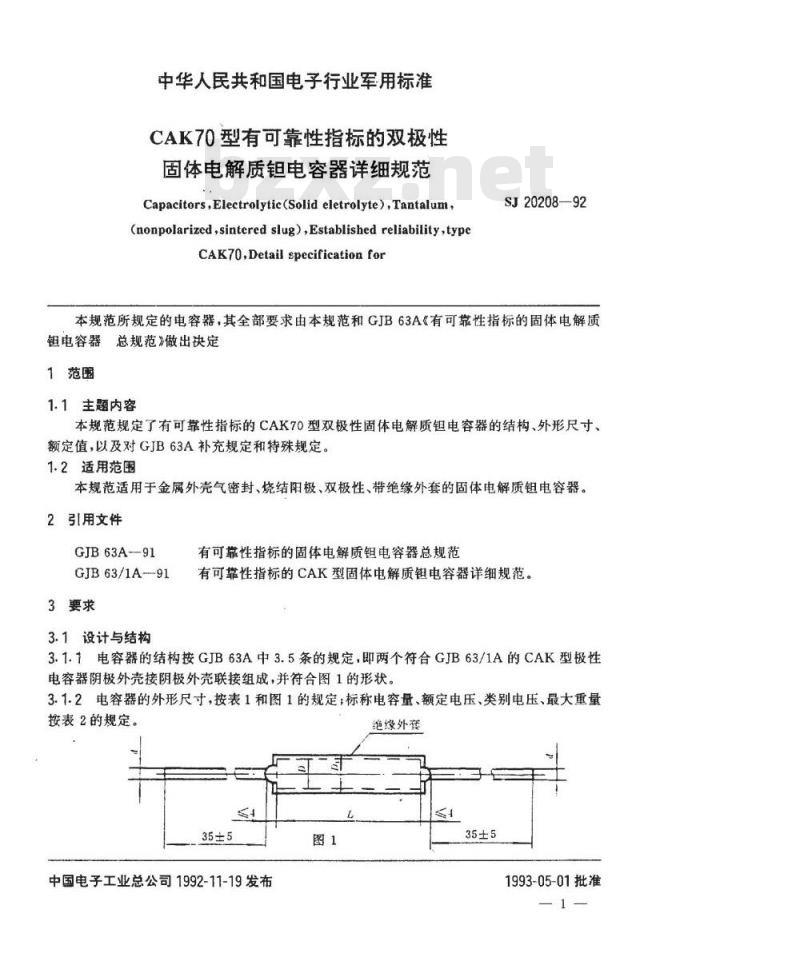

中华人民共和国电子行业军用标准CAK70型有可靠性指标的双极性
固体电解质钮电容器详细规范
Capacitors,Electrolytic(Solid eletrolyte),Tantalum,(nonpolarized,sinteredslug),Establishedreliability,typeCAK70,Detail specification forSJ20208—92
本规范所规定的电容器，其全部要求由本规范和GJB63A《有可靠性指标的固体电解质电容器总规范》做出决定
1范围
1.1主题内容
本规范规定了有可靠性指标的CAK70型双极性固体电解质钼电容器的结构、外形尺寸额定值，以及对GJB63A补充规定和特殊规定。1.2适用范围
本规范适用于金属外壳气密封、烧结阳极、双极性、带绝缘外套的固体电解质钮电容器。2引用文件
GJB63A-91
GJB63/1A--91
3要求
3.1设计与结构
有可靠性指标的固体电解质钼电容器总规范有可靠性指标的CAK型固体电解质电容器详细规范。3.1.1电容器的结构按GJB63A中3.5条的规定，即两个符合GJB63/1A的CAK型极性电容器阴极外壳接阴极外壳联接组成，并符合图1的形状。3.1.2电容器的外形尺寸，按表1和图1的规定；标称电容量、额定电压、类别电压、最大重量按表2的规定。
中国电子工业总公司1992-11-19发布图1
绝缘外变
1993-05-01批准
外壳编号
无绝缘外套
注：①电容器的外壳尺寸允许缩小。SJ20208--92

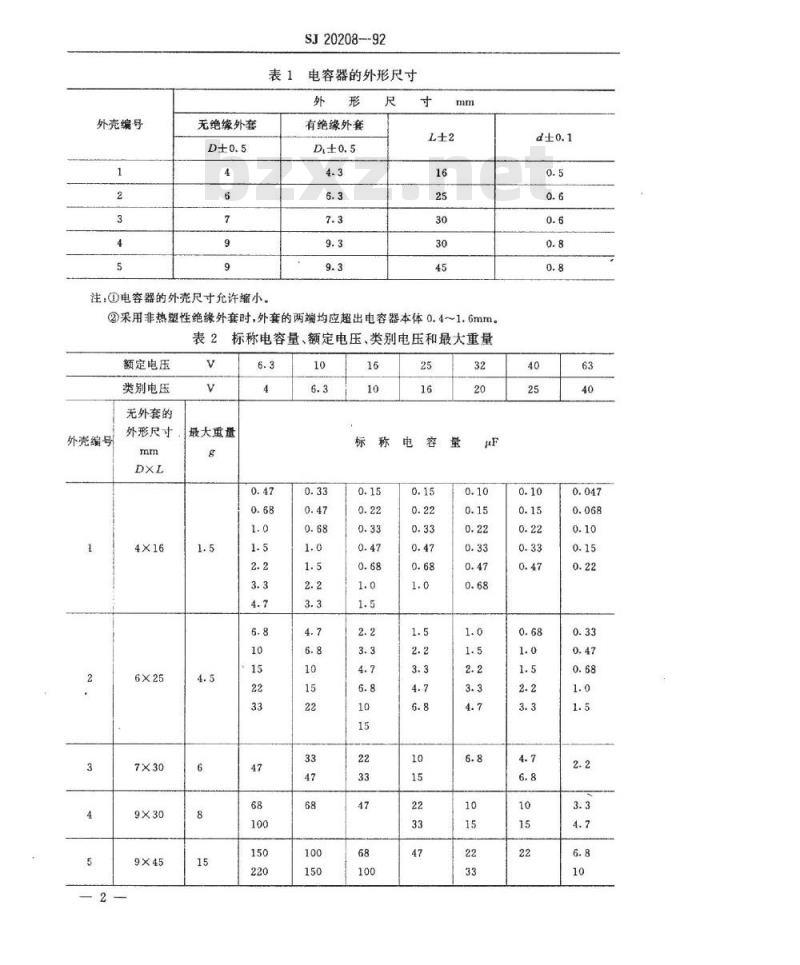

表1电容器的外形尺寸
有绝缘外套
②采用非热塑性绝缘外套时，外套的两端均应超出电容器本体0.4~1.6mm。表2标称电容量、额定电压、类别电压和最大重量额定电压
类别电压
无外套的
外壳编号
外形尺寸
最大重量

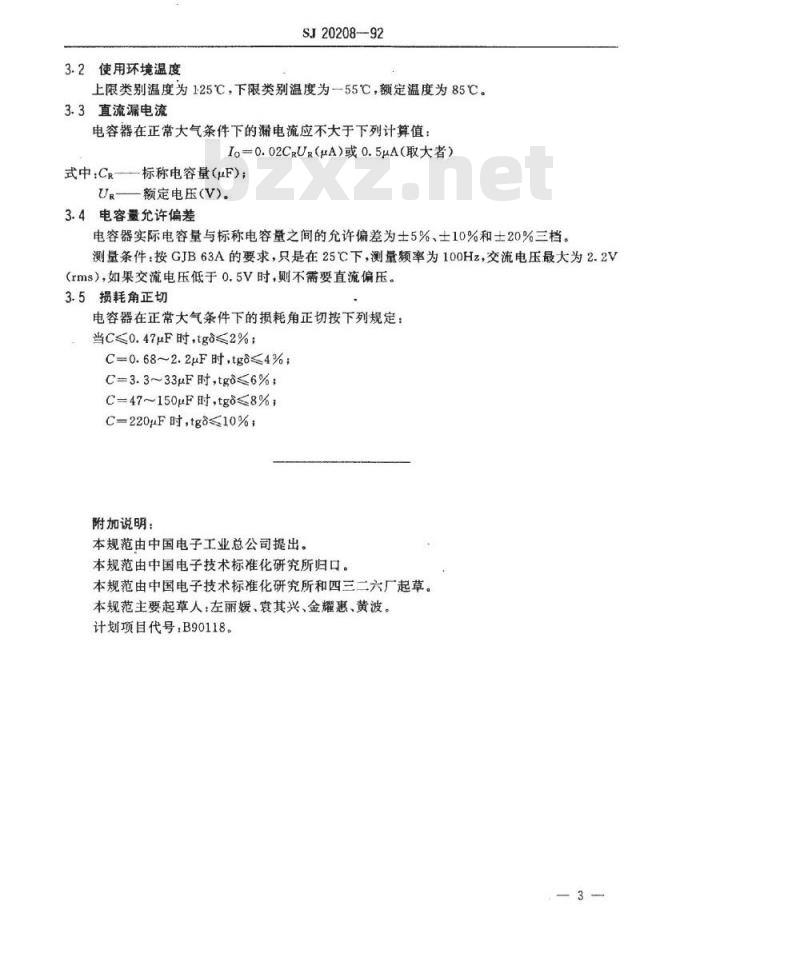

3.2使用环境温度
SJ20208-92
上限类别温度为125℃，下限类别温度为一55℃，额定温度为85℃。3.3直流漏电流
电容器在正常大气条件下的漏电流应不大于下列计算值：Io=0.02CRU（μA）或0.5μA（取大者）式中：CR-标称电容量（μF）；UR——额定电压(V)。
3.4电容量允许偏差
电容器实际电容量与标称电容量之间的允许偏差为士5%、士10%和士20%三档。测量条件：按GJB63A的要求，只是在25℃下，测量频率为100Hz，交流电压最大为2.2V（rms）如果交流电压低于0.5V时，则不需要直流偏压。3.5损耗角正切
电容器在正常大气条件下的损耗角正切按下列规定：当C≤0.47uF时，tgo≤2%；
C=0.68~2.2uF时，tg≤4%；
C=3.3~33μF时，tgo≤6%；
C=47~150μF时，tg≤8%；此内容来自标准下载网
C=220μF时，tg8≤10%，
附加说明：
本规范由中国电子工业总公司提出。本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和四三二六厂起草。本规范主要起草人：左丽媛、衰其兴、金耀惠、黄波。计划项目代号：B90118。
