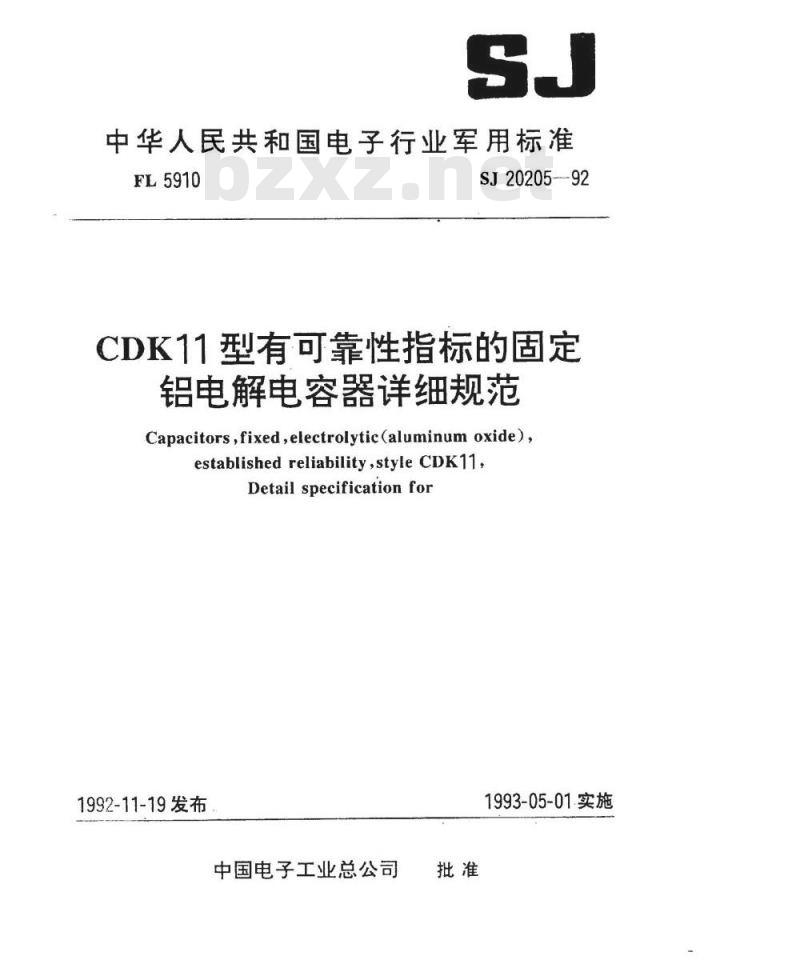

【电子行业标准(SJ)】 ＣＤＫ１１型有可靠性指标的固定铝电解电容器详细规范

中华人民共和国电子行业军用标准FL5910
SJ20205--92Www.bzxZ.net
CDK11型有可靠性指标的固定
铝电解电容器详细规范
Capacitors,fixed,electrolytic(aluminum oxide),established reliability,style CDK11Detailspecificationfor
1992-11-19发布
中国电子工业总公司
1993-05-01实施

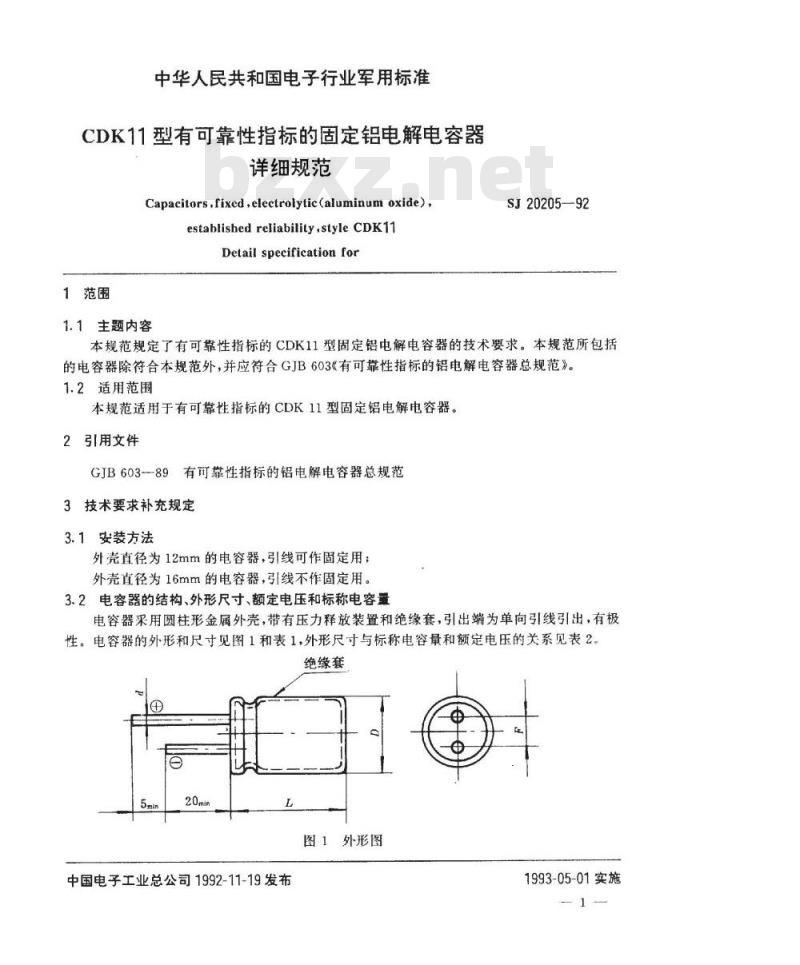

中华人民共和国电子行业军用标准CDK11型有可靠性指标的固定铝电解电容器详细规范
Capacitors,fixed,electrolytic(aluminum oxide),established reliability,styleCDK11Detail specificationfor
1范围
1.1主题内容
SJ20205—92
本规范规定了有可靠性指标的CDK11型固定铝电解电容器的技术要求。本规范所包括的电容器除符合本规范外，并应符合GJB603《有可靠性指标的铝电解电容器总规范》。1.2适用范围
本规范适用于有可靠性指标的CDK11型固定铝电解电容器。2引用文件
GJB603--89有可靠性指标的铝电解电容器总规范3技术要求补充规定
3.1安装方法
外壳直径为12mm的电容器，引线可作固定用；外壳直径为16mm的电容器，引线不作固定用。3.2电容器的结构、外形尺寸、额定电压和标称电容量电容器采用圆柱形金属外壳，带有压力释放装置和绝缘套，引出端为单向引线引出，有极性。电容器的外形和尺寸见图1和表1，外形尺寸与标称电容量和额定电压的关系见表2。绝缘套
图1外形图
中国电子工业总公司1992-11-19发布1993-05-01实施
12×25
16×25
16×30
16×35
漏电流(I)：
0.6或0.8
SJ20205—92

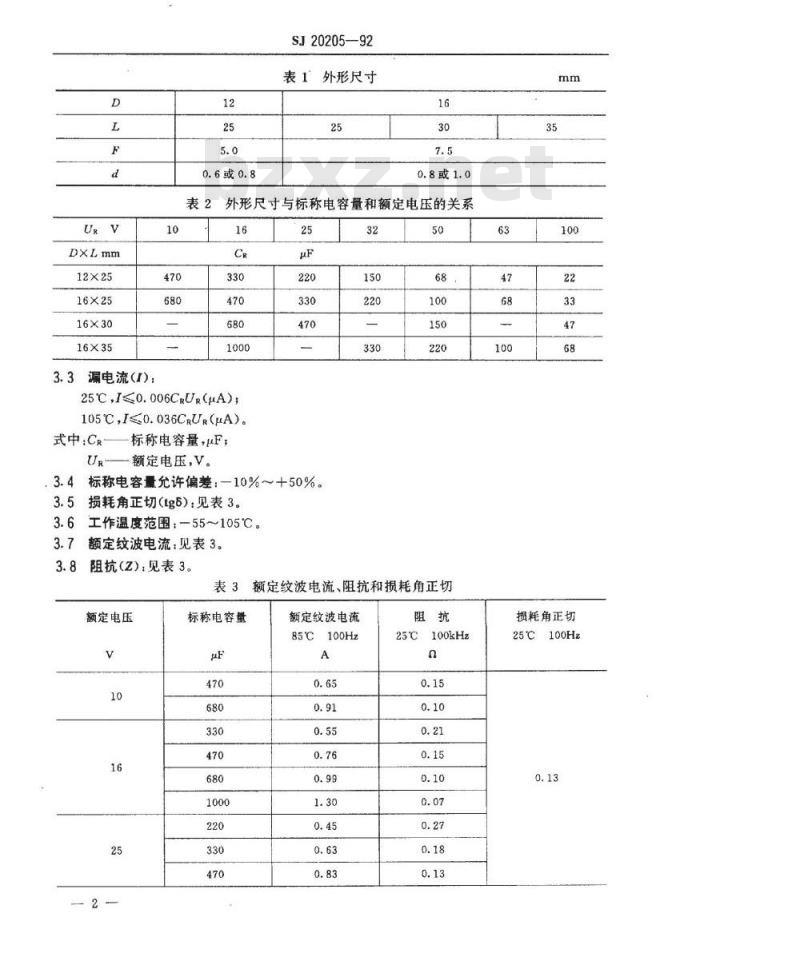

表1外形尺寸
0.8或1.0
外形尺寸与标称电容量和额定电压的关系16
25C,I≤0.006CRUR(μA);
105℃I≤0.036CRUR(μA)。
式中：CR—标称电容量，μF；
UR额定电压，V。
标称电容量允许偏差：一10%~十50%。3.5损耗角正切（tg6）：见表3。3.6工作温度范围：—55~105℃。3.7
额定纹波电流，见表3
阻抗(Z)，见表3。
表3额定纹波电流、阻抗和损耗角正切额定电压
标称电容量
额定纹波电流
85℃100Hz
25℃100kHz
损耗角正切
额定电压
标称电容量
SJ20205--92

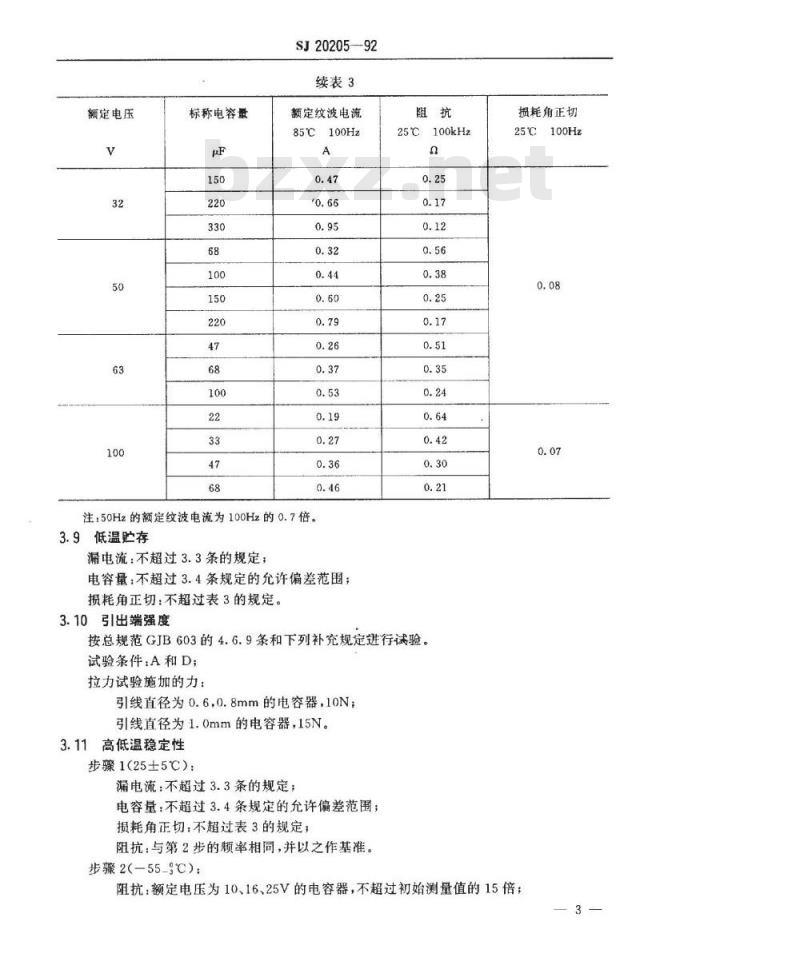

续表3
额定纹波电流
85℃100Hz
注：50Hz的额定纹波电流为100Hz的0.7倍。3.9低温贮存
漏电流：不超过3.3条的规定；
电容量：不超过3.4条规定的允许偏差范围；损耗角正切：不超过表3的规定。3.10引出端强度
25℃100kHz
按总规范GJB603的4.6.9条和下列补充规定进行试验，试验条件：A和D
拉力试验施加的力：
引线直径为0.6，0.8mm的电容器，10N；引线直径为1.0mm的电容器，15N。3.11高低温稳定性
步骤1（25±5℃）：
漏电流：不超过3.3条的规定；
电容量：不超过3.4条规定的允许偏差范围；损耗角正切：不超过表3的规定；阻抗：与第2步的赖率相同，并以之作基准。步骤2-55-9℃）：
损耗角正切

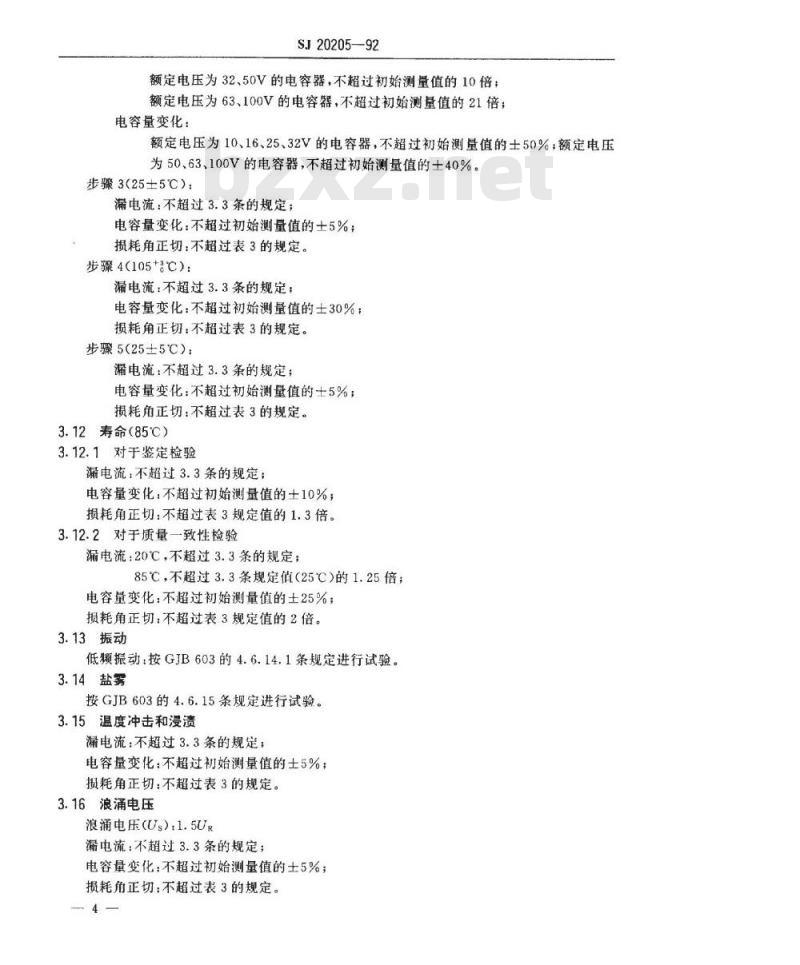

阻抗：额定电压为10、16、25V的电容器，不超过初始测量值的15倍；SJ20205-92
额定电压为32、50V的电容器，不超过初始测量值的10倍：额定电压为63、100V的电容器，不超过初始测量值的21倍；电容量变化：
额定电压为10、16、25、32V的电容器，不超过初始测量值的士50%，额定电压为50、63、100V的电容器，不超过初始测量值的士40%。步骤3（25±5℃）：
漏电流：不超过3.3条的规定；
电容量变化：不超过初始测量值的土5%；损耗角正切：不超过表3的规定。步骤4（105+℃）：
漏电流：不超过3.3条的规定；
电容量变化：不超过初始测量值的士30%；损耗角正切：不超过表3的规定。步骤5（25±5℃）：
漏电流：不超过3.3条的规定；
电容量变化：不超过初始测量值的士5%；损耗角正切：不超过表3的规定。3.12寿命（85℃）
3.12.1对于鉴定检验
漏电流：不超过3.3条的规定；
电容量变化：不超过初始测量值的土10%损耗角正切：不超过表3规定值的1.3倍。3.12.2对于质量一致性检验
漏电流：20℃，不超过3.3条的规定：85℃，不超过3.3条规定值（25℃）的1.25倍；电容量变化：不超过初始测量值的士25%；损耗角正切：不超过表3规定值的2倍。3.13振动
低频振动：按GJB603的4.6.14.1条规定进行试验。3.14盐雾
按GJB603的4.6.15条规定进行试验。3.15温度冲击和浸渍
漏电流：不超过3.3条的规定：
电容量变化：不超过初始测量值的土5%；损耗角正切：不超过表3的规定。3.16浪涌电压
浪涌电压（Us）：1.5UR
漏电流：不超过3.3条的规定；
电容量变化：不超过初始测量值的士5%；损耗角正切：不超过表3的规定。-4-
3.17压力释放
SJ20205-92
按GJB603的4.6.18条规定进行试验。3.18耐湿
漏电流：不超过3.3条的规定，
电容量变化：不超过初始测量值的士6%；损耗角正切：不超过表3的规定。外壳绝缘符合GJB603的3.15条要求。3.19高温贮存
漏电流：不超过3.3条规定值的2倍；电容量变化：不超过初始测量值的士10%；损耗角正切：不超过表3规定值的1.15倍。3.20高温检验（在105+℃下施加UR）漏电流：不超过3.3条的规定；
电容量变化：不超过初始测量值的士20%；损耗角正切：不超过表3规定值的1.5倍。3.21溶剂渗透
漏电流：不超过3.3条的规定；
电容量变化：不超过初始测量值的士10%；损耗角正切：不超过表3规定值的1.15倍。3.22反向电压老化
漏电流：不超过3.3条规定值的3倍；电容量变化：不超过初始测量值的士10%；损耗角正切：不超过表3的规定。5
SJ20205—-92
附录A
鉴定检验电压组的划分
（补充件）
鉴定检验需按电压组提交，其电压组的划分见表A1。表A1鉴定检验电压组
检验项目
电压组
附加说明：
本规范由机械电子工业部提出。8组
额定电压
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和四三二一厂起草。本规范主要起草人：孙嵩如、陈家富、陈圣修、周建辉、左丽媛。本计划项目代号：B92010。
其余各组
63~100
