【电子行业标准(SJ)】 短波接收机的串行异步遥控接口

中华人民共和国电子行业军用标准FL5820
短波接收机的串行
异步遥控接口
Interface between short wavereceiveres for series asynchronousremote-control data interchange1992-11-19发布
中国电子工业总公司
SJ20127-92
1993-05-01实施

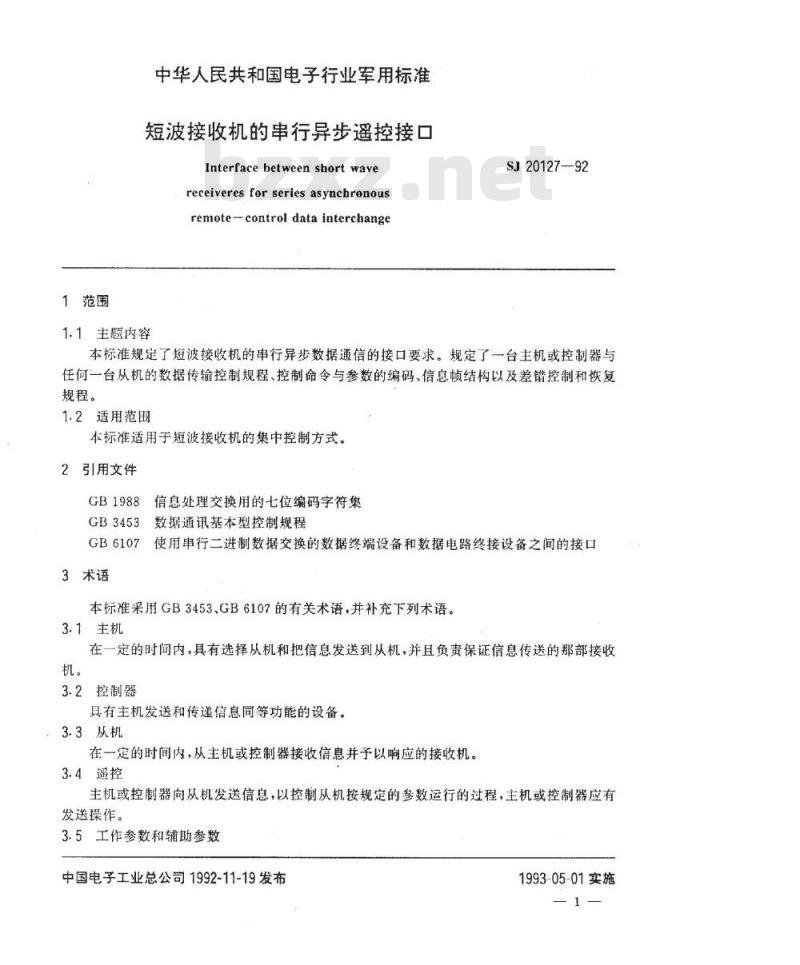

1范围
中华人民共和国电子行业军用标准短波接收机的串行异步遥控接口Interfacebetween shortwave
receiveres for series asynchronousremote-control data interchange1.1主题内容
SJ20127--92
本标准规定了短波接收机的串行异步数据通信的接口要求。规定了一台主机或控制器与任何一台从机的数据传输控制规程、控制命令与参数的编码、信息顿结构以及差错控制和恢复规程。
1.2适用范围
本标准适用于短波接收机的集中控制方式。2引用文件
GB1988
信息处理交换用的七位编码字符集GB3453
数据通讯基本型控制规程
使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口GB6107
3术语
本标准采用GB3453、GB6107的有关术语，并补充下列术语。3.1主机
在一定的时间内，具有选择从机和把信息发送到从机，并且负责保证信息传送的那部接收机。
3.2控制器
具有主机发送和传递信息同等功能的设备。3.3从机
在一定的时间内，从主机或控制器接收信息并予以响应的接收机。3.4遥控
主机或控制器向从机发送信息，以控制从机按规定的参数运行的过程，主机或控制器应有发送操作。
3.5工作参数和辅助参数
中国电子工业总公司1992-11-19发布1993-05-01实施

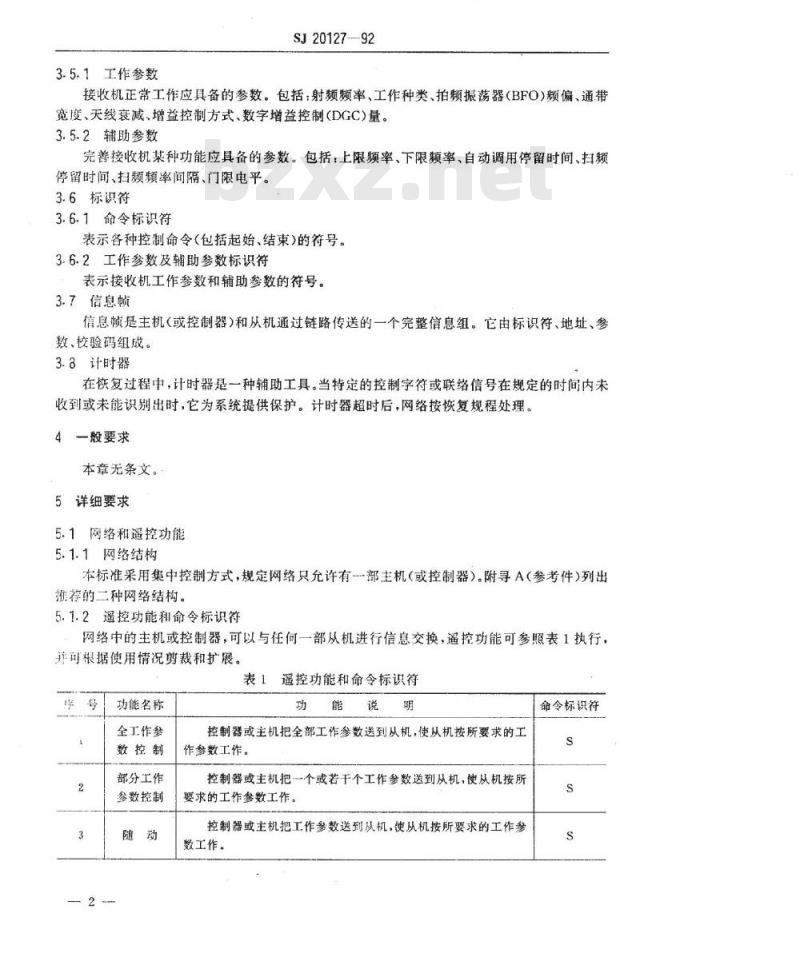

3.5.1工作参数
SJ20127—92
接收机正常工作应具备的参数。包括：射频频率、工作种类、拍频振荡器（BFO)频偏、通带宽度、天线衰减、增益控制方式、数字增益控制(DGC)量。3.5.2辅助参数
完善接收机某种功能应具备的参数。包括：上限频率、下限频率、自动调用停留时间、扫频停留时间、扫频频率间隔、门限电平。3.6标识符
3.6.1命令标识符
表示各种控制命令(包括起始、结束)的符号。3.6.2工作参数及辅助参数标识符表示接收机工作参数和辅助参数的符号。3.7信息赖
信息帧是主机（或控制器）和从机通过链路传送的一个完整信息组。它由标识符、地址、参数、校验码组成。
3.3计时器
在恢复过程中，计时器是一种辅助工具。当特定的控制字符或联络信号在规定的时间内未收到或未能识别出时，它为系统提供保护。计时器超时后，网络按恢复规程处理。4
一般要求
本章无条文。
5详细要求
5.1网络和遥控功能
5.1.1网络结构
本标准采用集中控制方式，规定网络只允许有部主机（或控制器）。附寻A（参考件）列出推荐的二种网络结构。
5.1.2遥控功能和命令标识符
网络中的主机或控制器，可以与任何一部从机进行信息交换，遥控功能可参照表1执行，并可根据使用情况剪裁和扩展。表1遥控功能和命令标识符
功能名称
全工作参
数控制
部分工作
参数控制
控制器或主机把全部工作参数送到从机，使从机按所要求的工作参数工作。
控制器或主机把一个或若干个工作参数送到从机，使从机按所要求的工作参数工作。
控制器或主机把工作参数送到从机，使从机按所要求的工作参数工作：
命令标识符
功能名称
全工作
数调看
内存频
道复制
内存频
道调看
内存频
段复制
内存频
段调看
自检结
果调看
连续频段
按带宽
题道连
续搜索
自启动的频
道连续搜索
频道跳肤
自启动的频
道跳跃搜索
停止搜索
SJ20127-92

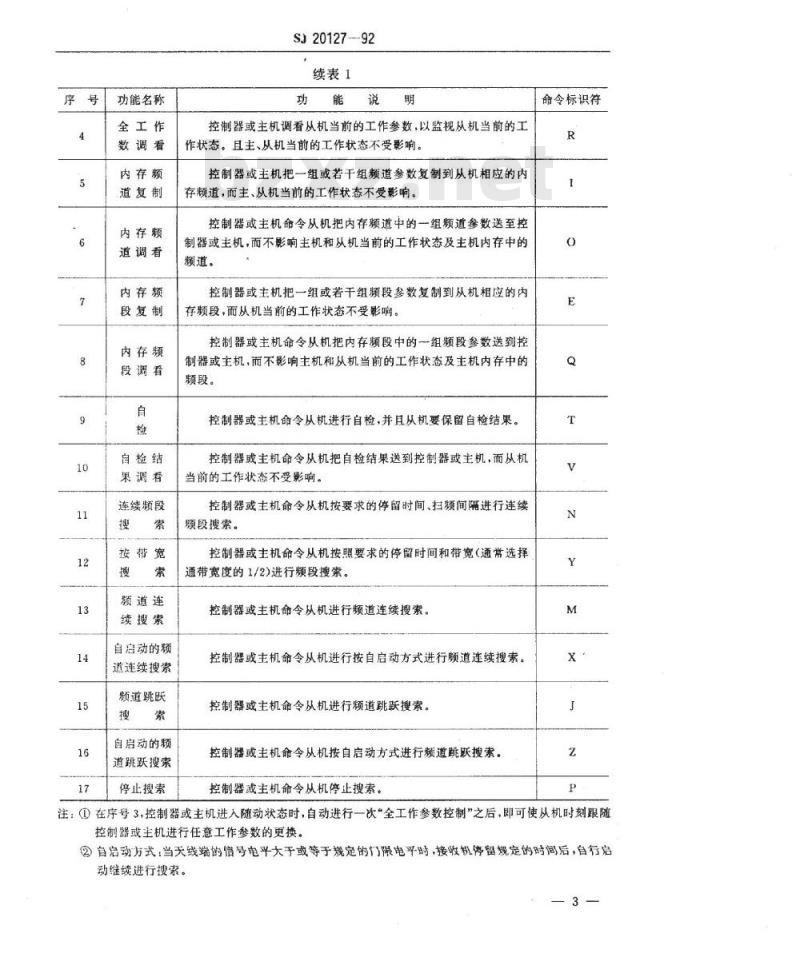

续表1
控制器或主机调看从机当前的工作参数，以监视从机当前的工作状态。且主、从机当前的工作状态不受影响。控制器或主机把一组或若干组频道参数复制到从机相应的内存频道，而主、从机当前的工作状态不受影响。控制器或主机命令从机把内存频道中的一组频道参数送至控制器或主机，而不影响主机和从机当前的工作状态及主机内存中的频道。
控制器或主机把一组或若干组频段参数复制到从机相应的内存频段，而从机当前的工作状态不受影响。控制器或主机命令从机把内存频段中的一组频段参数送到控制器或主机，而不影响主机和从机当前的工作状态及主机内存中的赖段。
控制器或主机命令从机进行自检，并且从机要保留自检结果。控制器或主机命令从机把自检结果送到控制器或主机，而从机当前的工作状态不受影响。
控制器或主机命令从机按要求的停留时间、扫频间隔进行连续频段搜索。
控制器或主机命令从机按照要求的停留时间和带宽（通常选择通带宽度的1/2)进行频段搜索。控制器或主机命令从机进行频道连续搜索。控制器或主机命令从机进行按自启动方式进行频道连续搜索。控制器或主机命令从机进行频道跳跃搜索。控制器或主机命令从机按自启动方式进行频道跳肤搜索。控制器或主机命令从机停止搜索。命令标识符
注：①在序号3，控制器或主机进入随动状态时，自动进行一次“全工作参数控制”之后，即可使从机时刻跟随控制器或主机进行任意工作参数的更换。②自启动方式：当天线端的信号电平大于或等于规定的门限电平时，接收机停留规定的时间后，自行启动继续进行搜索。
SJ2012792
③各类频道和频段的搜索范围，应根据被控从机所允许的范围确定。5.2参数的代码及码的转换
5.2.1参数的代码此内容来自标准下载网

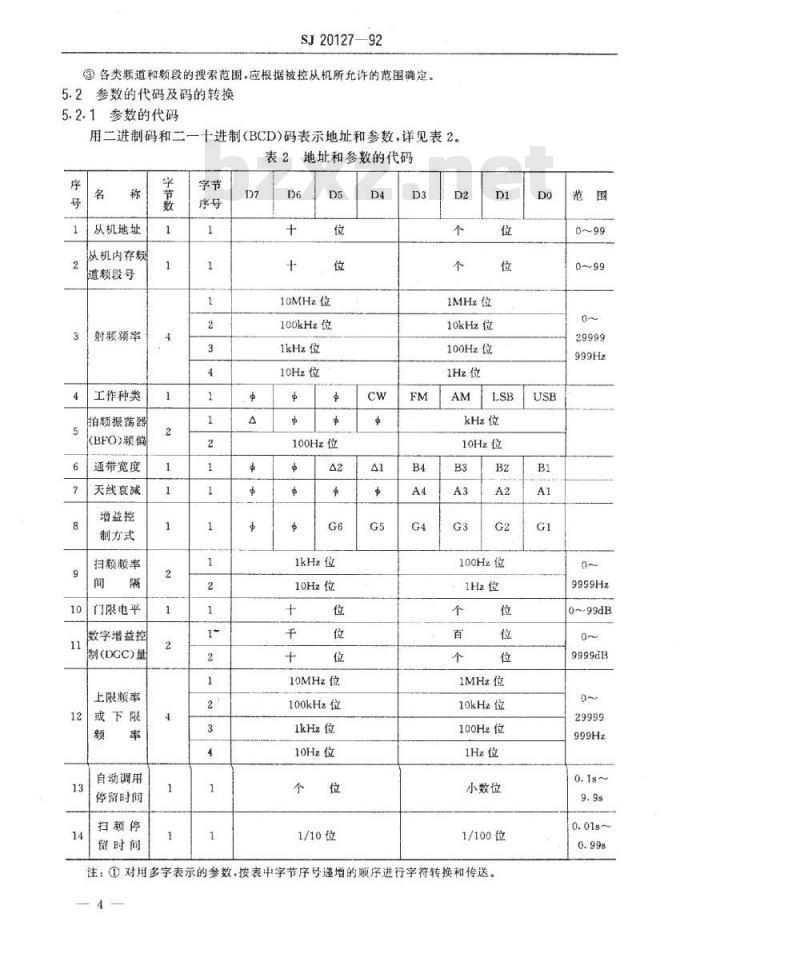

用二进制码和二一十进制(BCD)码表示地址和参数，详见表2。表2地址和参数的代码
从机地址
从机内存频
道频段号
射频频率
工作种类
拍频振荡器
(BFO)频偏
通带宽度
天线衰减
增益控
制方式
扫频频率
门限电平
数字增益控
制(DCC)量
上限频率
或下限
自动调用
停留时间
扫赖停
留时间
学节数
10MHz位
100kHz位
1kHz位
10Hz位
100Hz位
1kHz位
10Hz位
10MHz位
100kHz位
1kHz位
10Hz位
1/10位
1MHz位
10kHz位
100Hz位
1Hz位
kHz位
10Hz位
100Hz位
1Hz位
1MHz位
10kHz位
100Hz位
1Hz位
小数位
1/100位
注：①对用多字表示的参数，按表中字节序号递增的顺序进行字符转换和传送。Do
9999Hz
0~99dB
9999dB
SJ20127-92
序号1、2、3、10、11、12、13、14和序号5的第1字节的D0D3数据位、第2字节均使用BCD码.其余为二进制码。中表示扩充位。③序号4的工作种类选择，CW表示等幅报，FM表示调频话（报）；AM表示调辐话：LSB表示下边带话（报），USB表示上边带话（报）。序号6的通带宽度，A1、△2分别表示USB、LSB的带宽种类，B1、B2、B3、B4分别表示由低到高的4种带宽，例如1kHz、3kHz、6kHz、10kHz。序号7天线衰减A1、A2、A3、A4分别表示由低到高的衰减档次，例如OdB、10dB、20dB、30dB。上述数据位，每次发送操作只允许选中一个。凡选中的，用“1“表示，未选中的用“0”表示。序号5的△表示符号位。△为1时，表示负频偏，为0时，表示正频偏。③射频频率、上限频率、下限频率、拍频振荡器频偏、数字增益控制量缺少的量纲（如10Hz、1Hz位），应设“0”。
④序号8的增益控制方式中，G6表示自动增益断开，G5表示数字增益，G4.G3.G2分别表示自动增益的快、中、慢三档G1表示人工增益。凡选中的用“1\表示，未选中的用“0”表示。5.2.2代码的转换
在编入信息顿发送之前，必须将参数的代码转换成GB1988规定的七比特码。转换方法见表3。并且先按高四位（D7、D6、D5、D4），后低四位（D3、D2、D1、D0)的顺序编入信息顿。表3参数代码转换
5.2.3参数标识符和内容
每半个字节转换后的
GB1988七比特码
参数标识符和内容见表4。表中分别规定了一组工作参数内容、一组频道参数内容和一组频段参数内容。参数内容的字符表示见5.2.2条，参数标识符按GB1988规定转换为相应的七比特码。
参数名称
射额频率
下限频率
上限频率
工作种类
BFO频偏
天线衰减
通带宽度
增益控制方式
DGC数字量
门限电平
自动调用或扫
频停留时间
扫频频率
标识待
SJ20127-92
参数标识符和内容
组工作参数内容
中的数
组频道参数内容
F加8个字符的参数内容
一组频段参数内容
F加8个字符参数内容
f加8个字符参数内容
C加2个字符的参数内容
B加4个字符的参数内容
A加2个字符的参数内容
W加2个字符的参数内容
G加2个字符的参数内容
D加4个字符的参数内容
L加2个字符的参数内容
t加2个字符的参数内容
e加2个字符的参数内容
注：只有当增益控制方式为DGC时，才发出DGC数字量。5.3信息顿结构
5.3.1信息顿的基本结构
信息顿的基本结构见表5。传输顺序自左至右。表5信息顿的基本结构
起始标识符
从机地址
2个字符
命令标识符
1个字符
5.3.2各种逼控功能的信息顿
参数标识符和内容
若干个字符
各种遥控功能的信息分别见表6和表7。表6各种遥控功能的信息顿
字符序号
主机或控
制器发的
自检结果调看
命令标识符
结束标识符ETX
校验码BCC
内存频道调看
命令标识符0
调看的频道号（十位）
调看的频道号（个位）
结束标识符ETX
结束标识符
内存颅段调看
符STX
（高四位）
（低四位）
命令标识符Q
调看的颗段号（十位）
调看的频段号（个位）
结束标识符ETX
码BCC
校验码BCC
1个字符
全工作参数调看
命令标识符R
结束标识符ETX
校验码BCC
字符序号
收到遥控
命令后从
机发送的
信息赖
自检结果调看
命令标识符
自检结束
结束标识符ETX
校验BCC
SJ20127—92
内存频道调看
命令标识符
内存频段调看
全工作参数调看
（1个字符），见8.3.3条。
符STX
（高四位）
址（低四位）
命令标识符
被调看的频道号（十位）
被调看的频道号(个位）
一组顾道参数标识符及
内容（见表4）
被调看的频段号（十位)
被调看的频段号（个位）
一组频段参数标识符及
内容(见表4)
命令标识符R
从机当前的一组工
作参数标识及内容
(见表4)
主机或控制器收到从机发送的信息顿，应及时向从机发应答信息，参见8.3.3条，表７
字符序号
频道连续搜索
命令标识符M
自启动频道
连续搜索
各种遥控功能的信息顿
频段连续搜索
俞令标识符X
起始道号（十位）
起始题道号（个位）
终止频道号（十位）
终止频道号（个位）
停留时间标识符1
停留时间（高四位）
命令标识符N
频段号地址
(十位）
频段号地址
（个位）
按带宽搜索
（高四位）
（低四位）
命令标识符Y
频段号地址
(十位）
频段号地址
（个位）
停留时间标识符停留时间标识符+
停留时间
(高四位）
停留时间
（低四位）
扫频频率间隔
标识符e
停留时间
（高四位）
停留时间
（低位）
结束标识符
停止搜索
命令标识符T
命令标识符P
结束标识符
校验码BCC
字符序号
收到遥控
命令后从
机的响应
字符序号
频道连续搜索
自启动频道
连续搜索
停留时间（低四位）
结束标识符ETX
校验码BCC
在起始频道
与终止频道之
间按规定停留
时间循环搜索，
在起始频道
与终止颖道之
间，按规定停留
时间自启动循
环搜索。
内存频道复制内存频段复制
命令标识符
内存频道号
(十位）
内存频道号
（个位）
命令标识符
内存频段号
(十位）
内存频段号
（个位）
SJ20127—92
续表7
颜段连续搜索
扫频频率间隔
(kHz位）
扫频频率间隔
（100Hz位）
扫频频率间隔
(10Hz位）
扫频频率间隔
(1Hz位）
结束标识符
校验码BCC
按带宽搜索
校验码BCC
停止搜索
息（1个字符），见8.3.3条。
在给定的频
段上按规定的
扫频频率间隔
和停留时间连
续搜索。
全工作参数
命令标识符
一组工作参
数的标识符
及内容（按
表4序号递
增的顺序排
在给定的频
段上按规定的
带宽和停留时
进入自检状
态，如从机工
停止当前的
作正常，设标
任何频道或频
间进行频道搜段搜素
部分工作参数
（高四位）
（低四位）
命令标识符
一个或若干
个工作参数
的标识符及
内容（按表
4序号递增
的顾序排
命令标识符
一个或若干
个工作参数
的标识符及
内容（按表
4序号遵增
的顺序排
志BEL，否则
为其它字符。
频道跳跃
自启动频道
跳跃搜索
命令标识符
命令标识符
第一跳跃频道号（十位）
第一跳跃颖道号（个位）
字符序号
收到遥控
命令后从
机的响应
内存频道复制内存频段复制
组频道
参数标识
符及内容
（按表4序
号递增的
顺序排列)
从机将收到
的频道参数
存入相应的
频道中
一组频段
参数标识
符及内容
（按表4序
号递增的
顺序排列)
从机将收到
的频段参数
存入相应的
颖段中
SJ2012792
续表7
全工作参数
部分工作参数
颜道跳跃
自启动额道
索跳联搜索
第n跳跃频道号（十位）
第n跳联频道号（个位）
停留时间标识符
停留时间(高四位)
停留时间（低四位）
符），见8.3.3条。
在跳跃频道 在跳跃频道
..2....n1,2..n
从机按主机或控制器所给定的参数内容工作。
上循环搜
上自启动循
环搜索。
注：①内存频道或频段复制，如果是若干组复制，则控制器或主机须重复表中的信息顿字符内容，连续发出，直至把若干组频道或频段参数全部发完为止。②在“颗道连续搜索”、“自启动频道连续搜索”“频道跳肤搜索”和“自启动题道跳跃搜索”中的信息赖中，若未出现本表中规定的停留时间标识符t和停留时间，搜索时则按频道中预置的停留时间滞留。
5.4物理层接口
5.4.1接口电路的电气信号特性
接口电路的电气信号特性应符合GB6107规定。5.4.2接口的机械特性
接口的机械特性应符合GB6107规定。5.4.2.1
连接器采用25针矩形插头CD1—25T和插座CD1-25Z。接口连接器的插针分配见表8。
表8接口连接器插针分配
信号地
发送数据（TXD)
接收数据(RXD)
请求发送(RTS)
插针号
注：序号4、5.6、7为可选项。
5.4.3接口电路的功能
SJ20127-92
续表8
清除发送(CTS)
数据终端准备好（DTR）
数据设备准备好(DSR)
保护地
插针号
表8中，电路CA（RTS)和CB(CTS)为一对联络电路，电路CD(DTR)和CC(DSR）为一对联络电路，每对联络电路的使用选择，可以由硬件或软件实现。控制器或主机和其中被选中的从机的接口电路的功能分成4种情况，见图1。AB
图1起
选中电路CA和CB联络的接口
电路功能图
图1c电路CA和CB的联络与
电路CD和CC的联络都
被选中的接口电路功能图
选中电路CD与CC联
络的接口电路功能图
图1d没有任何联络，直接发
送电路功能图
图1接口电路功能图
5.4.4地址和波待率
5.4.4.1建议由硬件开关设置地址。主机（或控制器）地址为00，从机地址范围为01～99。—10
SJ20127—92
5.4.4.2主机（或控制器）和从机的波特率的选择应符合下列16种：50、75、100、150、200、300、600、1200、1800、2000、2400、3600、4800、7200、9600、19200bps。其中必备的波特率为：75、150、300、600、1200、2400、4800、9600bps。5.5数据链路层接口
5.5.1信息传递方式
信息传送方式，申行异步、半双工。5.5.2字符编码与结构
5.5.2.1字符编码
除校验码（BCC)外，所有字符的编码，包括命令标识符、参数标识符和参数代码转换的字符、应答字符等字符的编码均采用GB1988的规定。5.5.2.2字符结构
字符结构按GB3453规定的起止式字符结构，每个字符由10位组成，见图2。b1～b?为七个信息位，b8为奇偶校验位，b8的选择见9.1条。停止单元
5.5.2.3字符中位的传送顺序
图2起止式字符结构
起始单元
首先发起始位。然后是由低位到高位顺序地发送字符的信息位（从b1到b7），接着发送奇偶校验位b8，最后发送1个停止位。5.5.3传输控制规程
5.5.3.1建立数据链路
信息传输前要求按图3a联络，判断联络电路的选用情况，得出结果后，再按图3b的步骤联络。数据传输时要求逐个字符联络。在规定时间内未联络上，则进入恢复规程R1（见10.3.1.1条)或R5(见10.3.2.2条）。
