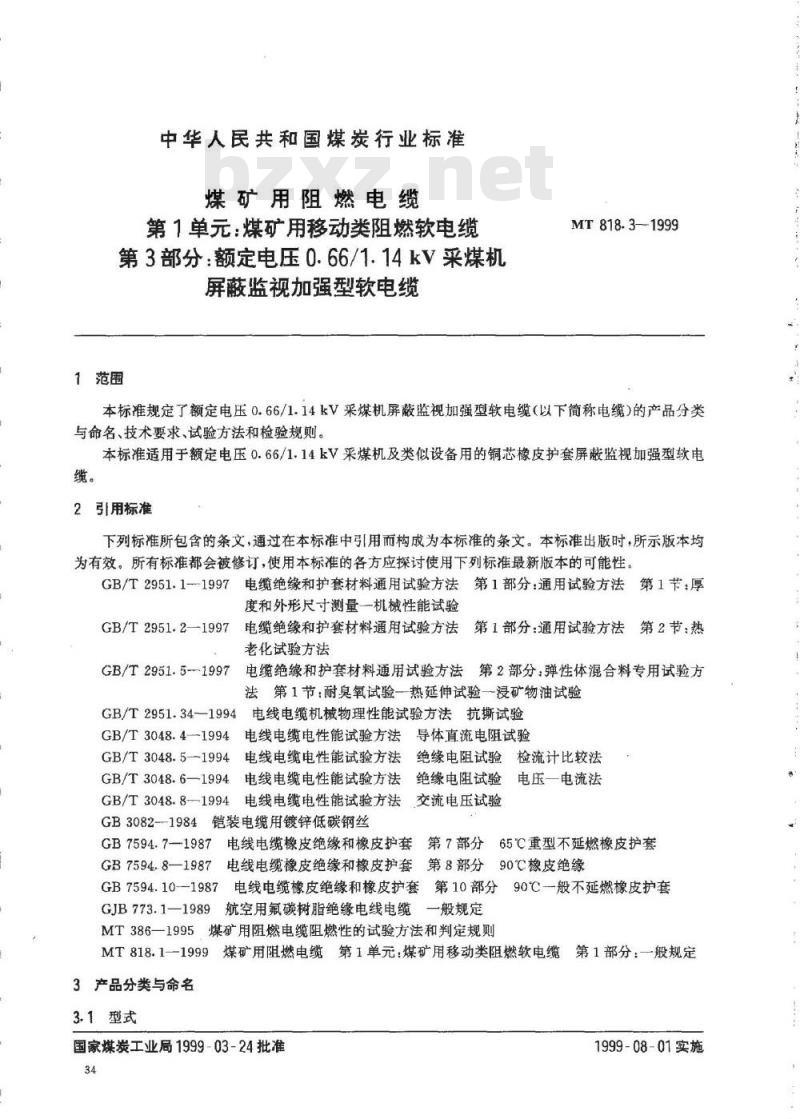

中华人民共和国煤炭行业标准
煤矿用阻燃电缆
第1单元：煤矿用移动类阻燃软电缆第3部分：额定电压0.66/1.14kV采煤机屏蔽监视加强型软电缆
1范围
MT818.3-1999
本标准规定了额定电压0.66/1.14kV采煤机屏蔽监视加强型软电缆（以下简称电缆）的产品分类与命名、技术要求、试验方法和检验规则。本标准适用于额定电压0.66/1.14kV采煤机及类似设备用的铜芯橡皮护套屏蔽监视加强型软电缆。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第1节：厚GB/T2951.1-1997
度和外形尺寸测量一一机械性能试验电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第2节：热GB/T2951.2-1997
老化试验方法
GB/T2951.5-1997
电缆绝缘和护套材料通用试验方法第2部分：弹性体混合料专用试验方法第1节：耐臭氧试验一热延伸试验一浸矿物油试验电线电缆机械物理性能试验方法抗撕试验GB/T2951.34-1994
GB/T3048.41994
GB/T3048.51994
GB/T3048.6—1994
电线电缆电性能试验方法导体直流电阻试验电线电缆电性能试验方法
绝缘电阻试验检流计比较法
电线电缆电性能试验方法绝缘电阻试验自电压一电流法
电线电缆电性能试验方法交流电压试验GB/T3048.81994
GB3082--1984铠装电缆用镀锌低碳钢丝GB7594.7—1987
电线电缆橡皮绝缘和橡皮护套
GB7594.8—1987
第7部分
65℃重型不延燃橡皮护套
电线电缆橡皮绝缘和橡皮护套第8部分990℃橡皮绝缘
GB7594.10—1987电线电缆橡皮绝缘和橡皮护套第10部分90℃一般不延燃橡皮护套
GJB773.1—1989
航空用氟碳树脂绝缘电线电缆一般规定MT386一1995煤矿用阻燃电缆阻燃性的试验方法和判定规则MT818.1--1999煤矿用阻燃电缆第1单元：煤矿用移动类阻燃软电缆第1部分：一般规定
3产品分类与命名
3.1型式
国家煤炭工业局1999-03-24批准34
1999-08-01实施

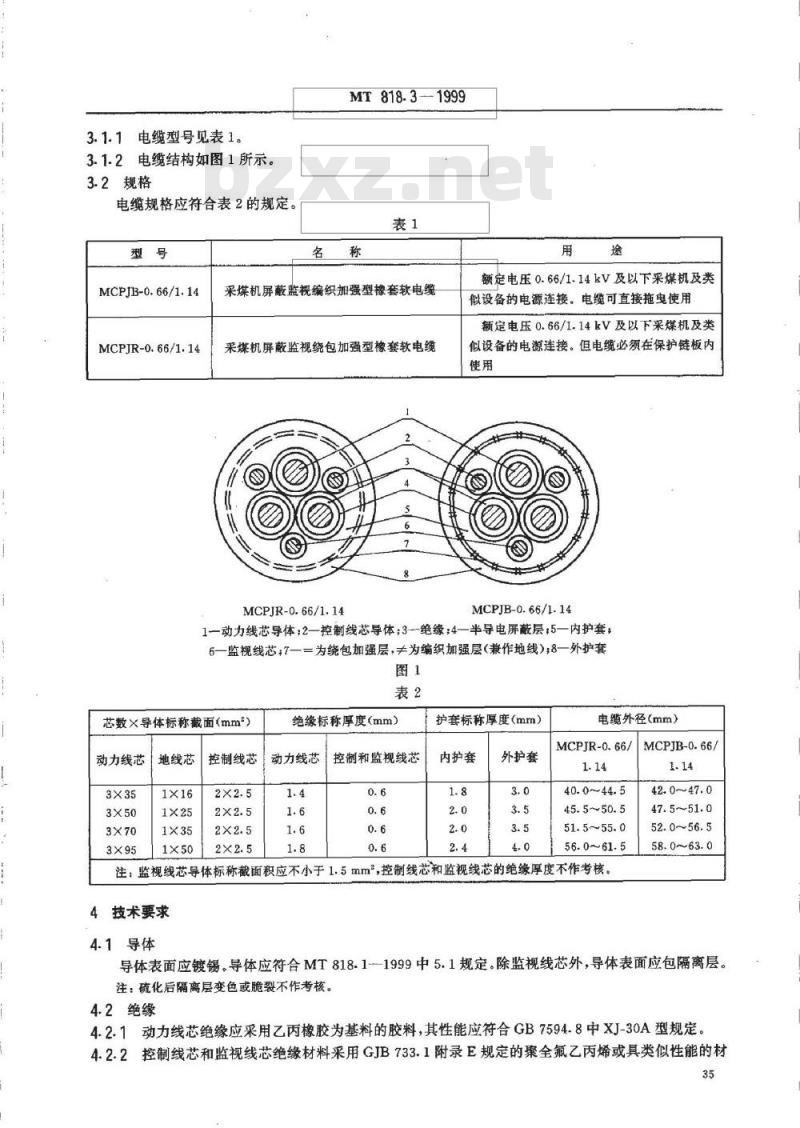

3.1.1电缆型号见表1。
3.1.2电缆结构如图1所示。
3.2规格
电缆规格应符合表2的规定。
MCPJB-0.66/1.14
MCPJR-0.66/1.14
MT818.3-1999
采煤机屏蔽监视编织加强型橡套软电缆采煤机屏蔽监视绕包加强型橡套软电缆56
MCPJR-0.66/1.14
额定电压0.66/1.14kV及以下采煤机及类似设备的电源连接。电缆可直接拖电使用额定电压0.66/1.14kV及以下采煤机及类似设备的电源连接。但电缆必须在保护链板内使用
MCPJB-0.66/1.14
1—动力线芯导体；2—控制线芯导体；3-绝缘：4—半导电屏蔽层：5—内护套，6一监规线芯：7一=为绕包加强层，≠为编织加强层（兼作地线）;8一外护套图1
芯数×导体标称截面（mm2)
动力线芯
地线芯
控制线芯
绝缘标称厚度（mm）
动力线芯
控制和监视线芯
护套标称厚度（mm）
内护套
外护套
电缆外径（mm）
MCPJR-0.66/
40.0~44.5
45.5~50.5
51.5~55.0
56.0~61.5
注：监视线芯导体标称截面积应不小于1.5mm\，控制线芯和监视线芯的绝缘厚度不作考核。4技术要求
MCPJB-0.66/
42.0~47.0
47.5~51.0
52.0~56.5
58.0~63.0
4.1导体
导体表面应镀锡。导体应符合MT818.1-1999中5.1规定。除监视线芯外，导体表面应包隔离层。注：硫化后隔离层变色或脆裂不作考核。4.2绝缘
4.2.1动力线芯绝缘应采用乙丙橡胶为基料的胶料，其性能应符合GB7594.8中XJ-30A型规定。4.2.2控制线芯和监视线芯绝缘材料采用GJB733.1附录E规定的聚全氟乙丙烯或具类似性能的材35
MT 818.3—1999

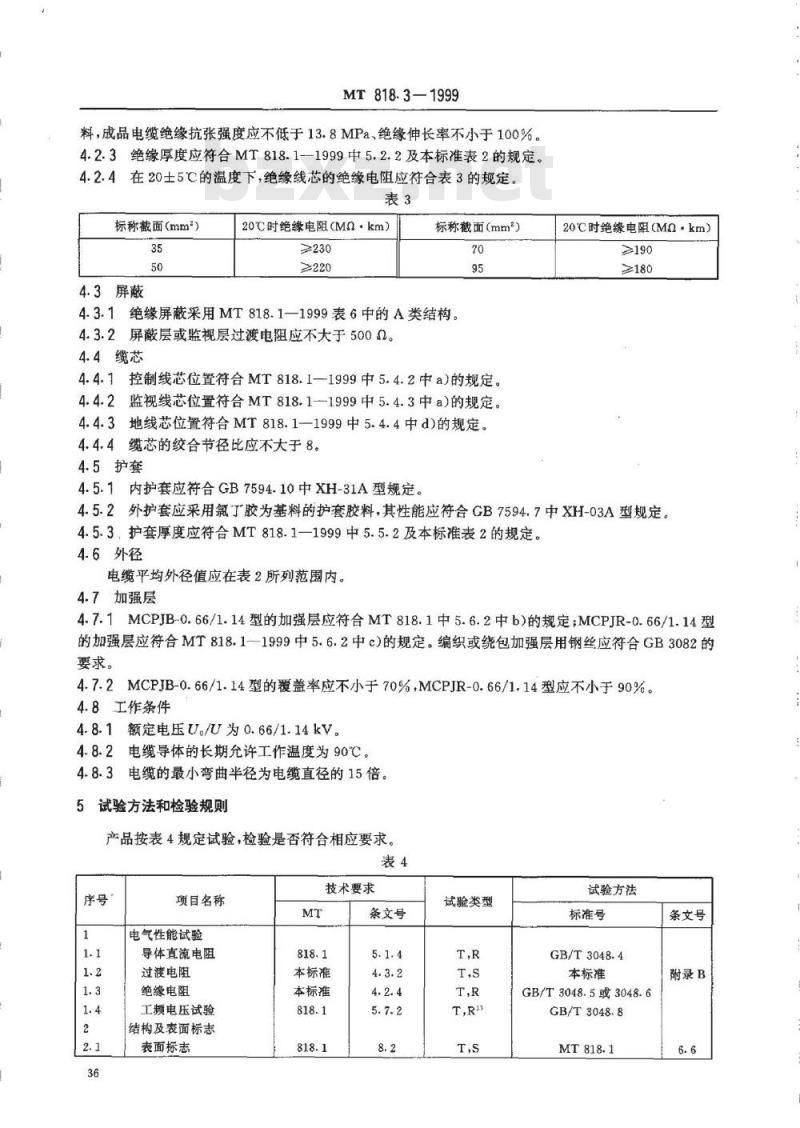

料，成品电缆绝缘抗张强度应不低于13.8MPa、绝缘伸长率不小于100%。4.2.3绝缘厚度应符合MT818.1-1999中5.2.2及本标准表2的规定。4.2.4在20士5℃的温度下，绝缘线芯的绝缘电阻应符合表3的规定。表3
标称截面（mm）
4.3屏蔽
20℃时绝缘电阻（Ma·km）
标称截面（mm）
4.3.1绝缘屏蔽采用MT818.1-1999表6中的A类结构。4.3.2屏蔽层或监视层过渡电阻应不大于500Q。4.4缆芯
4.4.1控制线芯位置符合MT818.1—1999中5.4.2中a)的规定。4.4.2监视线芯位置符合MT818.1-1999中5.4.3中a)的规定。4.4.3地线芯位置符合MT818.1—1999中5.4.4中d)的规定。4.4.4
缆芯的绞合节径比应不大于8。
4.5护套
4.5.1内护套应符合GB7594.10中XH-31A型规定。20C时绝缘电阻(MQ·km）
≥190
≥180
4.5.2外护套应采用氯了胶为基料的护套胶料，其性能应符合GB7594.7中XH-03A型规定。4.5.3护套厚度应符合MT818.1-1999中5.5.2及本标准表2的规定。4.6外径
电缆平均外径值应在表2所列范围内。4.7加强层
4.7.1MCPJB-0.66/1.14型的加强层应符合MT818.1中5.6.2中b）的规定；MCPJR-0.66/1.14型的加强层应符合MT818.1—1999中5.6.2中c)的规定。编织或绕包加强层用钢丝应符合GB3082的要求。
4.7.2MCPJB-0.66/1.14型的覆盖率应不小于70%，MCPJR-0.66/1.14型应不小于90%。4.8工作条件
4.8.1额定电压U./U为0.66/1.14kV。4.8.2电缆导体的长期允许工作温度为90℃。4.8.3电缆的最小弯曲半径为电缆直径的15倍。5试验方法和检验规则
产品按表4规定试验，检验是否符合相应要求。表4
项目名称
电气性能试验
导体直流电阻
过渡电阻此内容来自标准下载网
绝缘电阻
工频电压试验
结构及表面标志
表面标志
技术要求
本标准
本标准
条文号
试验类型
试验方法
标准号
GB/T3048.4
本标准
GB/T3048.5或3048.6
GB/T3048.8
条文号
附录B
项目名称
电缆外径
导体单丝直径
绝缘厚度
护套厚度
加强层覆盖率
绝缘机械性能
动力线芯绝缘
老化前拉力试验
空气箱老化试验
氧弹老化试验
热延伸试验
控制或监视线芯绝缘
抗张强度
断裂伸长率
护套机械性能
老化前拉力试验
空气箱老化试验
热延伸试验
浸油试验
抗撕试验
成品电缆机械性能
抗机械冲击试验
抗挤压试验
抗弯曲试验
阻燃性能
单根垂直燃烧试验
负载条件下燃烧试验
成束燃烧试验
交货长度
MT818.3-1999

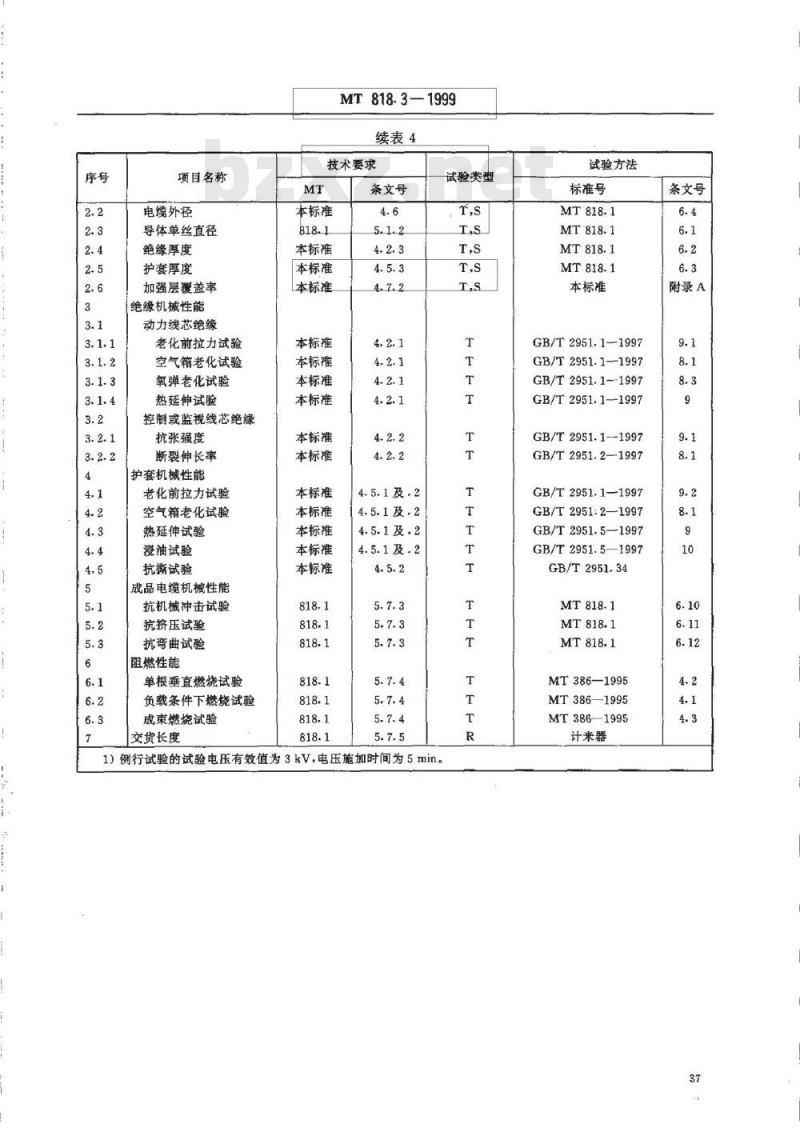

续表4
技术要求
条文号
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
4.5.1及.2
4.5.1及.2
4.5.1及.2
4.5.1及2
1）例行试验的试验电压有效值为3kV，电压施加时间为5min。试验类型
试验方法
标准号
本标准
GB/T2951.1—1997
GB/T2951.1-1997
GB/T2951.1--1997
GB/T2951.1-1997
GB/T 2951.1--1997
GB/T2951.2—1997
GB/T 2951.1—1997
GB/T2951:2—1997
GB/T2951.5—1997
GB/T2951.5-1997
GB/T2951.34
MT386—1995
MT386-1995
MT386—1995
计米器
条文号
附录A

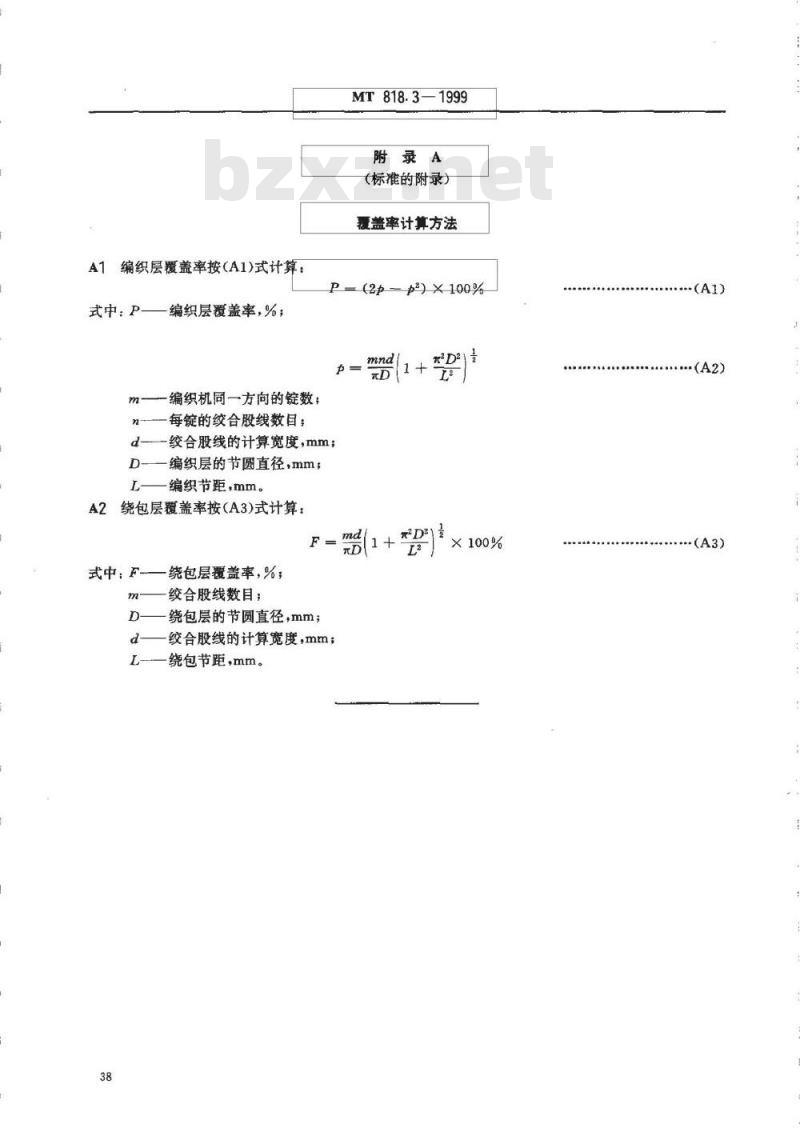

A1编织层覆盖率按（A1)式计算：式中：P-
一编织层覆盖率，%；
一编织机同一方向的锭数；
每锭的绞合股线数目；
MT818.3-1999
附录A
（标准的附录）
覆盖率计算方法
P=(2p-)×100%
d—绞合股线的计算宽度，mm；
D-一编织层的节圆直径，mm；
一编织节距，mm。
绕包层覆盖率按（A3)式计算：
式中F
绕包层覆盖率，%；
绞合股线数目：
绕包层的节圆直径，mm；
绞合股线的计算宽度，mm；
绕包节距，mm。
×100%
（A3)
