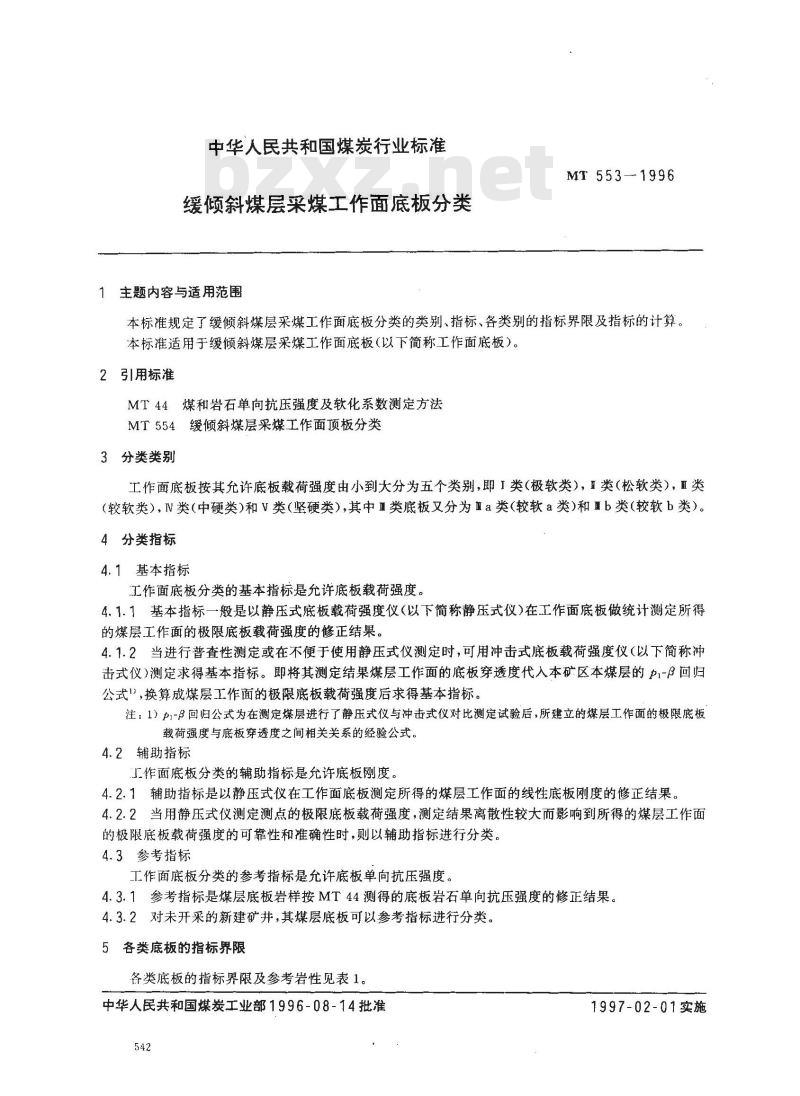

【煤炭行业标准(MT)】 缓倾斜煤层采煤工作面底板分类

中华人民共和国煤炭行业标准
缓倾斜煤层采煤工作面底板分类1主题内容与适用范围
MT553--1996
本标准规定了缓倾斜煤层采煤工作面底板分类的类别、指标、各类别的指标界限及指标的计算。本标准适用于缓倾斜煤层采煤工作面底板（以下简称工作面底板）。2　引用标准
MT44煤和岩石单向抗压强度及软化系数测定方法MT554缓倾斜煤层采煤工作面顶板分类3分类类别
工作面底板按其允许底板载荷强度由小到大分为五个类别，即I类（极软类），Ⅱ类（松软类），Ⅱ类(较软类），N类(中硬类)和V类（坚硬类),其中Ⅱ类底板又分为Ⅱa类(较软a类)和Ib类(较软b类）。4分类指标
4.1基本指标
工作面底板分类的基本指标是允许底板载荷强度。4.1.1基本指标一般是以静压式底板载荷强度仪（以下简称静压式仪)在工作面底板做统计测定所得的煤层工作面的极限底板载荷强度的修正结果。4.1.2当进行普查性测定或在不便于使用静压式仪测定时，可用冲击式底板载荷强度仪（以下简称冲击式仪)测定求得基本指标。即将其测定结果煤层工作面的底板穿透度代入本矿区本煤层的P1-β回归公式\，换算戒煤层工作面的极限底板载荷强度后求得基本指标。注：1）p-β回归公式为在测定煤层进行了静压式仪与冲击式仪对比测定试验后，所建立的煤层工作面的极限底板载荷强度与底板穿透度之间相关关系的经验公式。4.2辅助指标
工作面底板分类的辅助指标是充许底板刚度，4.2.1辅助指标是以静压式仪在工作面底板测定所得的煤层工作面的线性底板刚度的修正结果4.2.2当用静压式仪测定测点的极限底板载荷强度，测定结果离散性较大而影响到所得的煤层工作面的极限底板载荷强度的可靠性和推确性时，则以辅助指标进行分类。4.3参考指标
工作面底板分类的参考指标是允许底板单向抗压强度。4.3.1参考指标是煤层底板岩样按MT44测得的底板岩石单向抗压强度的修正结果。4.3.2对未开采的新建矿井，其煤层底板可以参考指标进行分类。5各类底板的指标界限

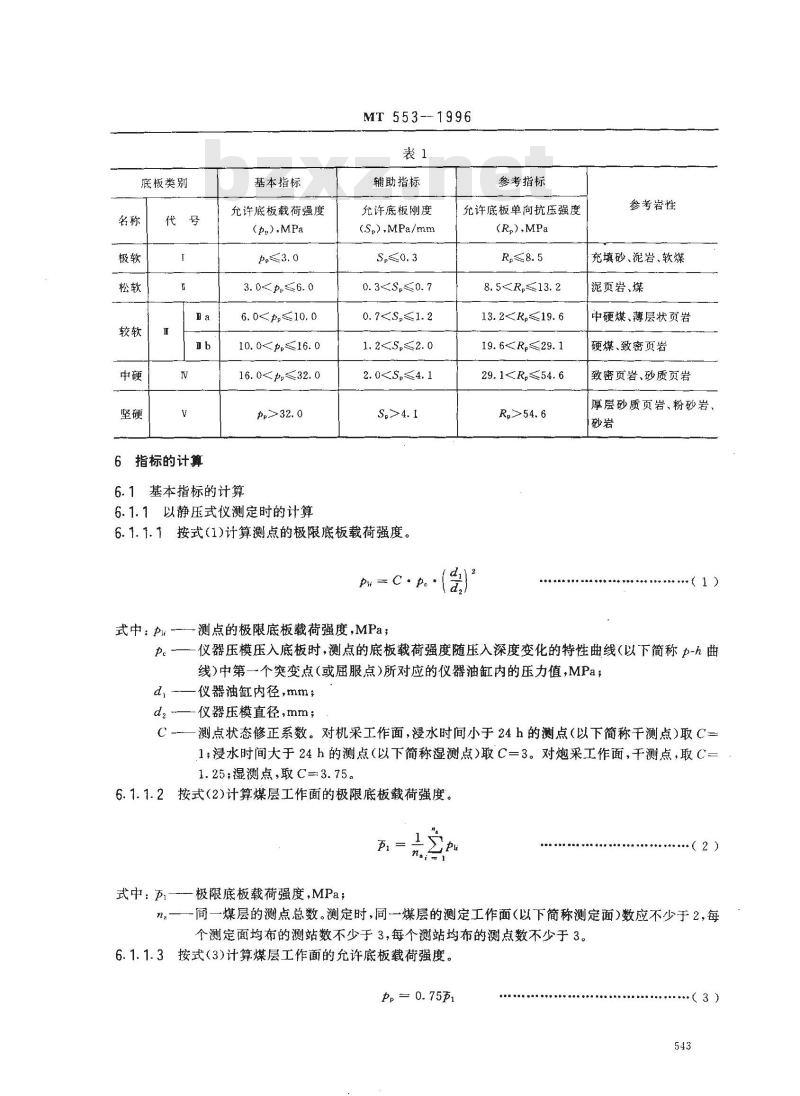

各类底板的指标界限及参考岩性见表1。中华人民共和国煤炭工业部1996-08-14批准542
1997-02-01实施
底板类别
6指标的计算
基本指标
允许底板载荷强度
3. 0<,≤6. 0
6.0≤10.0
10. 016.06.1基本指标的计算
6.1.1以静压式仪测定时的计算
MT 553--1996
辅助指标
允许底板刚度
(S,),MPa/mm
0. 30. 71. 22. 0<5,≤4. 1
6.1.1.1按式(1)计算测点的极限底板载荷强度。pw C. p。
式中：pu:--—测点的极限底板载荷强度,MPa;pe
参考指标
允许底板单向抗压强度
(Rp),MPa
8. 513. 219.6R≤29. 1
29. 1参考岩性
充填砂、泥岩、软煤
泥页岩、煤免费标准下载网bzxz
中硬煤、薄层状页岩
硬煤、致密页岩
致密页岩、砂质页岩
厚层砂质页岩、粉砂岩、
仪器压模压入底板时，测点的底板载荷强度随压入深度变化的特性曲线（以下简称p-h曲线)中第一个突变点(或屈服点)所对应的仪器油缸内的压力值，MPa；仪器油缸内径，mm；
d，仪器压模直径,mm；
测点状态修正系数。对机采工作面，浸水时间小于24h的测点（以下简称干测点）取C三1；浸水时间大于24h的测点（以下简称湿测点）取C=3。对炮采工作面，干测点，取C=1.25；湿测点，取C=3.75。
6.1.1-2按式（2)计算煤层工作面的极限底板载荷强度。P
极限底板载荷强度，MPa；
式中：—
.........( 2 )
-同一煤层的测点总数。测定时，同一煤层的测定工作面（以下简称测定面)数应不少于2，每个测定面均布的测站数不少于3，每个测站均布的测点数不少于3。6.1.1.3按式（3)计算煤层工作面的允许底板载荷强度。pp = 0. 75P1
·（3）

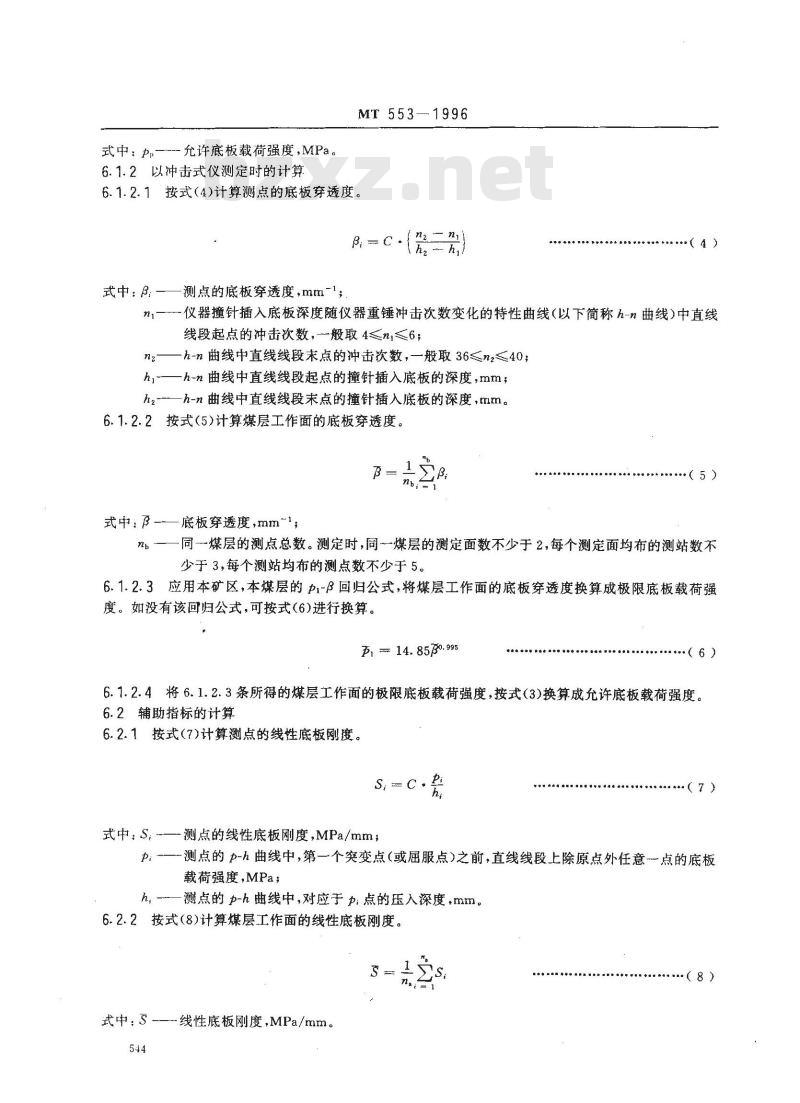

式中：P,允许底板载荷强度,MPa。6.1.2以冲击式仪测定时的计算
MT553—1996
6.1.2.1按式(4)计算测点的底板穿透度。B.C
式中：β：—测点的底板穿透度,mm-1;Ih,-h,
ni—仪器撞针插入底板深度随仪器重锤冲击次数变化的特性曲线（以下简称h-n曲线）中直线线段起点的冲击次数，一般取4≤n≤6；nz——h-n曲线中直线线段末点的冲击次数，一般取36-h-n曲线中直线线段末点的撞针插入底板的深度，mm。6.1.2.2按式（5）计算煤层工作面的底板穿透度3
式中：β-—底板穿透度,mm-1；nb
一同一煤层的测点总数。测定时，同一煤层的测定面数不少于2，每个测定面均布的测站数不少于3，每个测站均布的测点数不少于5。6.1.2.3应用本矿区，本煤层的P1-β回归公式，将煤层工作面的底板穿透度换算成极限底板载荷强度。如没有该回归公式，可按式(6)进行换算。P14.850. 995
6.1.2.4将6.1.2.3条所得的煤层工作面的极限底板载荷强度，按式（3)换算成允许底板载荷强度。6.2辅助指标的计算
6.2.1按式(7)计算测点的线性底板刚度。S,c.p
式中;S.
测点的线性底板刚度，MPa/mm，（7）
p：——测点的p-h曲线中,第一个突变点(或屈服点)之前，直线线段上除原点外任意点的底板载荷强度，MPa
h，—测点的p-h曲线中，对应于 p:点的压入深度，mm。6.2.2按式（8)计算煤层工作面的线性底板刚度。（8）
式中;s-
一线性底板刚度，MPa/mm。
MT553-1996

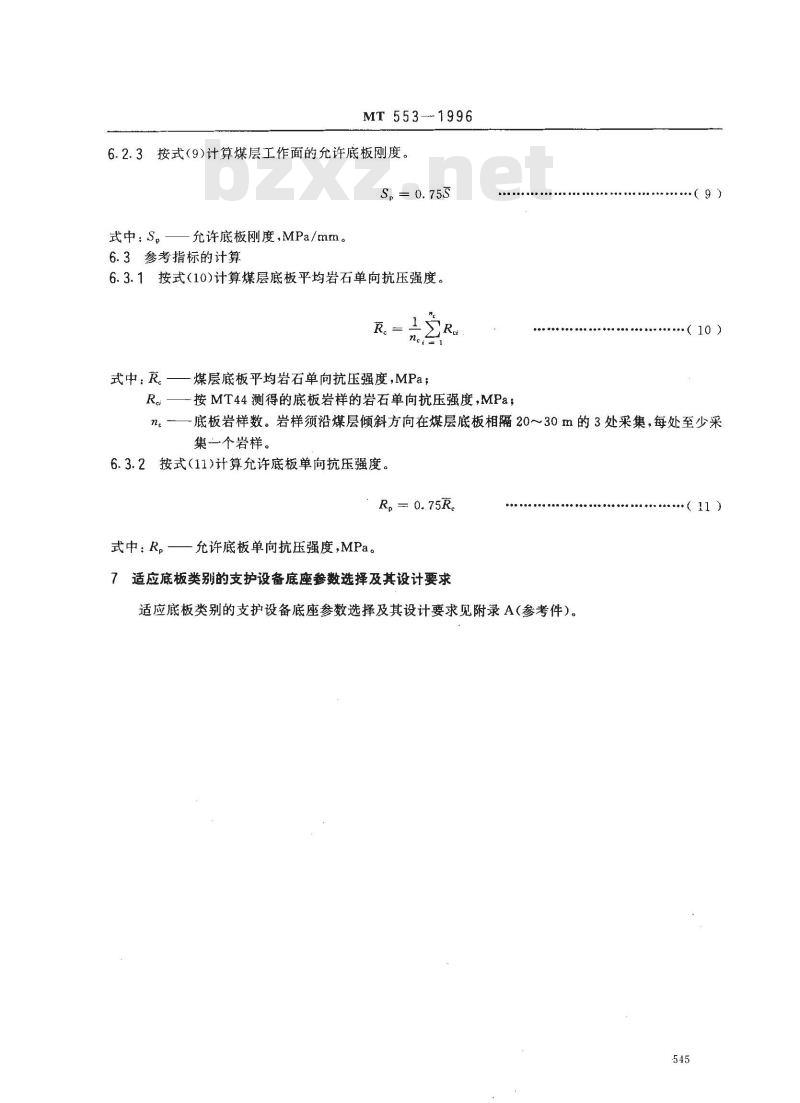

6.2.3按式(9)计算煤层工作面的允许底板刚度。S,= 0. 753
式中：S。一允许底板刚度，MPa/mm。6.3参考指标的计算
6.3.1按式（10)计算煤层底板平均岩石单向抗压强度。R
式中：R。—煤层底板平均岩石单向抗压强度，MPa；Re.
-按MT44测得的底板岩样的岩石单向抗压强度，MPa；........(9)
·( 10 )
n.-—底板岩样数。岩样须沿煤层倾斜方向在煤层底板相隔20~30m的3处采集，每处至少采集一个岩样。
6.3.2按式（11)计算允许底板单向抗压强度。R。 0.75R。
式中：R，—允许底板单向抗压强度,MPa。7适应底板类别的支护设备底座参数选择及其设计要求适应底板类别的支护设备底座参数选择及其设计要求见附录A（参考件）。（11）
MT 553-1996

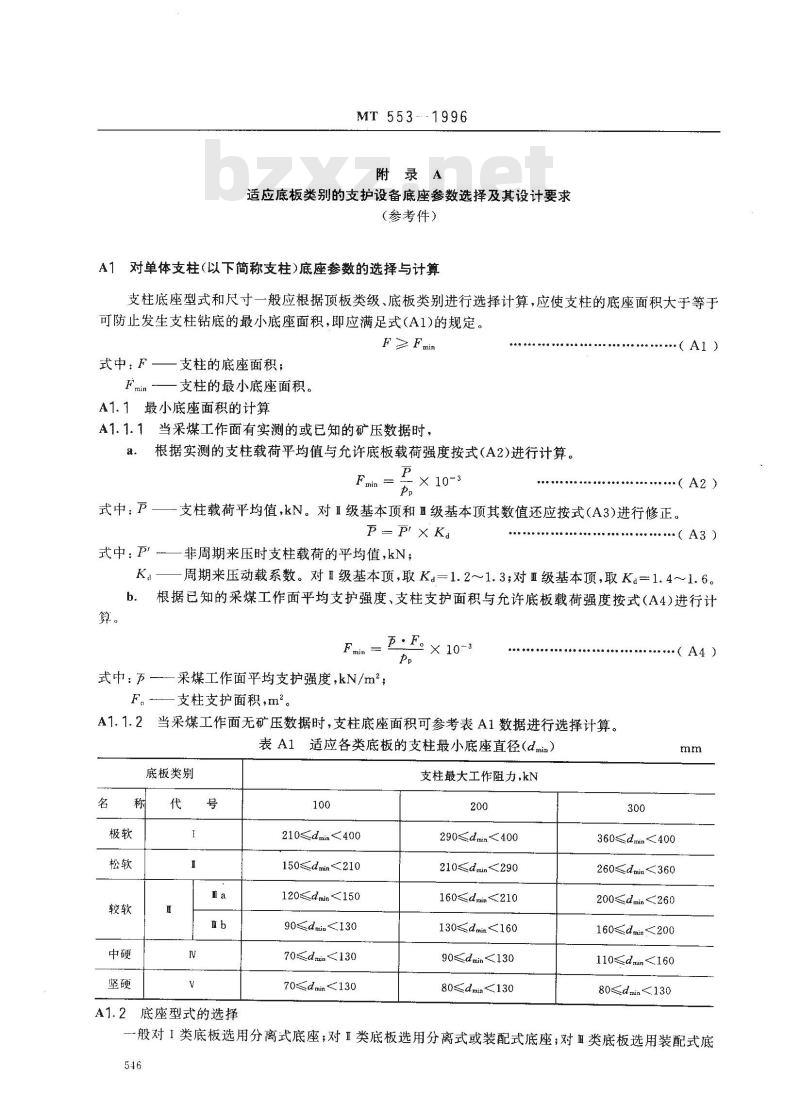

附录A
适应底板类别的支护设备底座参数选择及其设计要求（参考件）
A1对单体支柱(以下简称支柱)底座参数的选择与计算支柱底座型式和尺寸一般应根据顶板类级、底板类别进行选择计算，应使支柱的底座面积大于等于可防止发生支柱钻底的最小底座面积，即应满足式(A1)的规定。F≥Fmin
式中：F-
Fmin -
支柱的底座面积；
一支柱的最小底座面积。
A1.1最小底座面积的计算
A1.1.1当采煤工作面有实测的或已知的矿压数据时，a.
式中：P
根据实测的支柱载荷平均值与允许底板载荷强度按式(A2)进行计算。Fmin
× 10-3
·（A2)
支柱载荷平均值，kN。对I级基本顶和Ⅲ级基本顶其数值还应按式(A3)进行修正。'×a
式中：Pi
非周期来压时支柱载荷的平均值，kN；...(A3 )
周期来压动载系数。对I级基本顶，取Ka1.2～1.3;对直级基本顶，取K。=1.4~1.6根据已知的采煤工作面平均支护强度、支柱支护面积与允许底板载荷强度按式（A4）进行计b.
· F。
Fmin 一
式中：万—采煤工作面平均支护强度，kN/m2；F。
支柱支护面积，m2。
A1.1.2当采煤工作面无矿压数据时，支柱底座面积可参考表A1数据进行选择计算。表A1适应各类底板的支柱最小底座直径（dmin）底板类别
A1.2底座型式的选择
210≤dmin<400
150≤dmin210
120≤dm150
90≤dmin<130
70≤dmin130
70dmin130
支柱最大工作阻力，kN
290≤dmin400
210≤dmin<290
160dmin210
130≤dmin<160
90≤dmin130
80≤dmin<130
（A4）)
360dmin400
260≤dmin360
200≤dmin<260
160dmin200
110≤dmin160
80≤dmin<130
-般对I类底板选用分离式底座；对Ⅱ类底板选用分离式或装配式底座；对Ⅲ类底板选用装配式底546
MT553-1996
座；对N类底板和V类底板选用固定式底座。注：固定式底座为固定于支柱底部的底座；装配式底座为套穿于支柱底部的底座，锁定后与支柱形成一体，回收时支柱与底座同时回出；分离式底座为垫衬于支柱底部的底座，回收时支柱与底座分别回出。A2对液压支架的设计要求与选择A2.1液压支架的架型和支架阻力等参数应考虑采煤工作面的顶板类级与底板类别。液压支架底座尖端对底板的最大底板载荷强度不得大于该采煤工作面煤层底板的允许底板载荷强度，即须按式（A5)进行设计与选型。
式中：Pdm
液压支架底座尖端对底板的最大底板载荷强度，MPa。（A5）
A2.2当没有液压支架底座尖端对底板的最大底板载荷强度数据时，可参照MT554附录C（参考件）进行选型。
附加说明：
本标准由煤矿专用设备标准化技术委员会提出。本标准由煤炭科学研究总院北京开采研究所负责起草。本标准由煤矿专用设备标准化技术委员会支护设备分会归口。本标准主要起草人陈社杰、史元伟。本标准委托煤炭科学研究总院北京开采研究所负责解释。547
