【煤炭行业标准(MT)】 煤矿用阻燃电缆 第1单:煤矿用移动类阻燃软电缆 第2部分:额定电压1.9/3.3kV及以下采煤机软电缆

1范围
中华人民共和国煤炭行业标准
煤矿用阻燃电缆
第1单元：煤矿用移动类阻燃软电缆第2部分：额定电压1.9/3.3kV及以下采煤机软电缆
MT818.2-1999
本标准规定了额定电压1.9/3.3kV及以下采煤机软电缆（以下简称电缆）的产品分类与命名，技术要求、试验方法和检验规则。本标准适用于额定电压U。/U为1.9/3.3kV及以下采煤机及类似设备用的铜芯橡皮护套软电缆。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2951.1一1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第1节厚度和外形尺寸测量一机械性能试验电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第2节：热GB/T2951.2—1997
老化试验方法
GB/T2951.5-1997电缆绝缘和护套材料通用试验方法第2部分：弹性体混合料专用试验方法第1节：耐臭氧试验一热延伸试验一浸矿物油试验GB/T2951.34-1994
电线电缆机械物理性能试验方法抗撕试验GB/T3048.4—1994
GB/T3048.5—1994
GB/T3048.6—1994
GB/T3048.8——1994
GB7594.2—1987
GB7594.6—1987
GB 7594.7-1987
GB7594.8—1987
GJB773.1—1989
电线电缆电性能试验方法导体直流电阻试验电线电缆电性能试验方法绝缘电阻试验检流计比较法电压一电流法
电线电缆电性能试验方法绝缘电阻试验电线电缆电性能试验方法交流电压试验电线电缆橡皮绝缘和橡皮护套第2部分65℃橡皮绝缘电线电缆橡皮绝和橡皮护套
第6部分
65℃重型橡皮护套
电线电缆橡皮绝缘和橡皮护套
第7部分65℃重型不延燃橡皮护套电线电缆橡皮绝缘和橡皮护套
第8部分
航空用氟碳树脂绝缘电线电缆
一般规定
90℃橡皮绝缘
MT386-1995
煤矿用阻燃电缆阻燃性的试验方法和判定规则MT818.11999煤矿用阻燃电缆第1单元：煤矿用移动类阻燃软电缆第1部分：一般规定3产品分类与命名

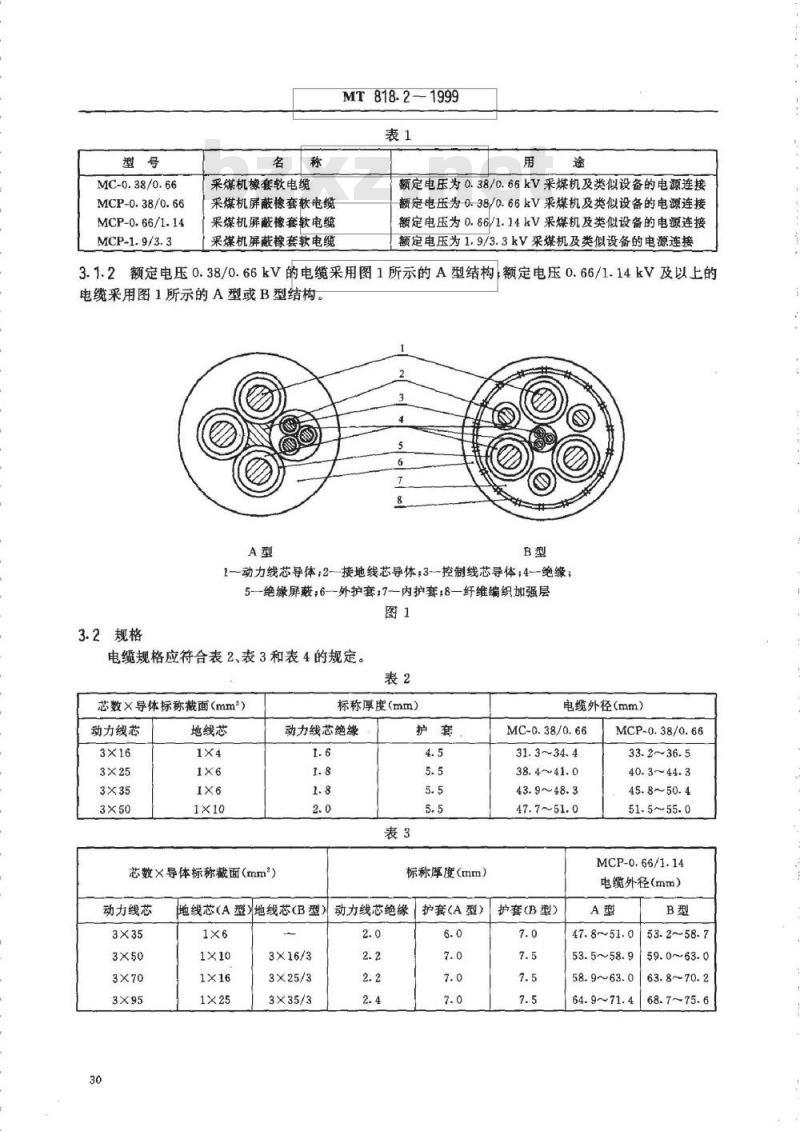

3.1型式
3.1.1电缆型号见表1。
国家煤炭工业局1999-03-24批准1999-08-01实施
MC-0.38/0.66
MCP-0.38/0.66
MCP-0.66/1.14
MCP-1.9/3.3
采煤机橡套软电缆
采煤机屏蔽橡套软电缆
采煤机屏蔽橡套软电缆
采煤机屏蔽橡套软电缆
MT818.2-1999
额定电压为0.38/0.66kV采煤机及类似设备的电源连接额定电压为0.38/0.66kV采煤机及类似设备的电源连接额定电压为0.66/1.14kV果煤机及类似设备的电源连接额定电压为1.9/3.3kV采煤机及类似设备的电源连接3.1.2额定电压0.38/0.66kV的电缆采用图1所示的A型结构：额定电压0.66/1.14kV及以上的电缆采用图1所示的A型或B型结构。5
1一动力线芯导体;2一接地线芯导体，3--控制线芯导体；4—绝缘；5--绝缘屏蔽，6-外护套：7一内护套8一纤维编织加强层图1
3.2规格
电缆规格应符合表2、表3和表4的规定。表2
芯数×导体标称截面（mm*）
动力线芯
地线芯
芯数X导体标称截面（mm\)
动力线芯
标称厚度（mm）
动力线芯绝缘
标称厚度（mm）
地线芯（A型）地线芯（B型）动力线芯绝缘护套（A型）1×6
3×16/3
3×25/3
3×35/3
电缆外径（mm）
MC-0.38/0.66
31.3~34.4
38.4~41.0
43.9~48.3
47.7~51.0
护套(B型）
MCP-0.38/0.66
33.2~36.5
40.3~44.3
45.8~50.4
51.5~55.0
MCP-0.66/1.14
电缆外径（mm）
47.8~51.0
53.2~58.7
53.5~58.9
58.9~63.0
64.9~71.4
59.0~63.0
63.8~70.2
68.7~75.6
芯数×导体标称截面（mm\)
动力线芯

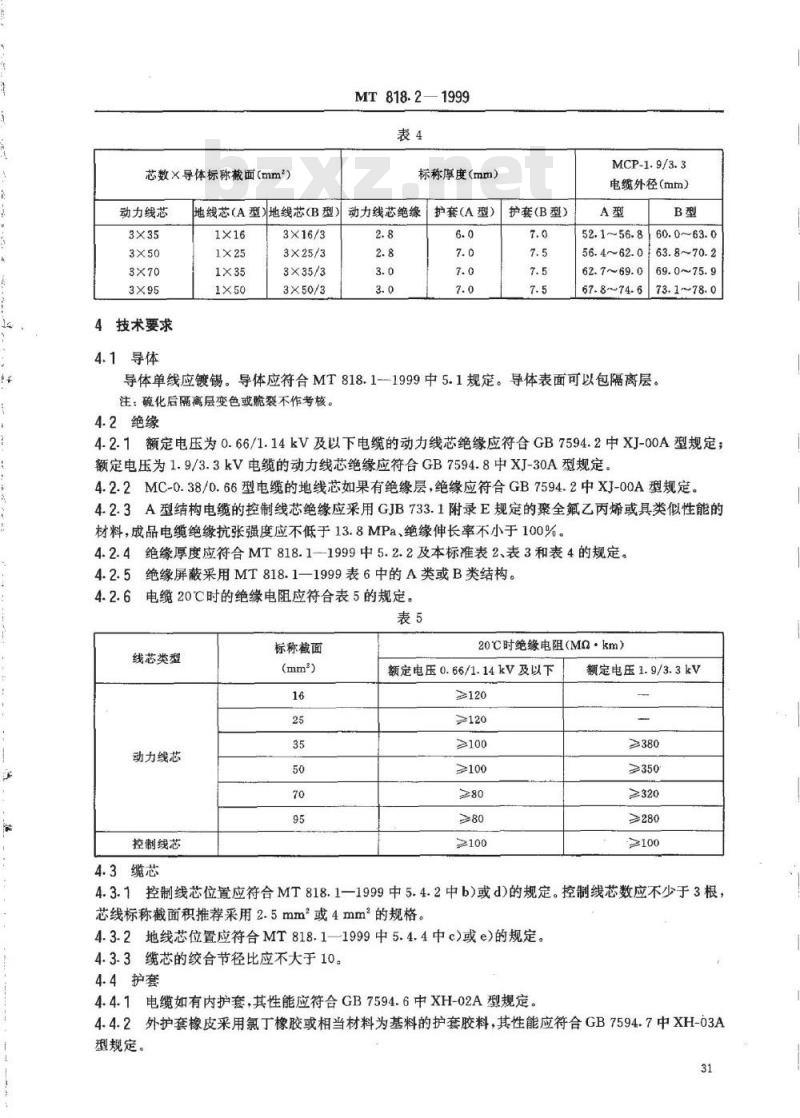

4技术要求
4.1导体
MT818.2-1999
标称厚度（mm）
地线芯（A型）地线芯（B型）动力线芯绝缘护套（A型）
3×16/3
3×25/3
3×35/3
3X50/3
护套（B型）
MCP-1.9/3.3
电缆外径（mm）
60.0~63.0
56.4~62.063.8~70.2
62.7~69.0
67.8~74.6
69.0~75.9
73.1~78.0
导体单线应镀锡。导体应符合MT818.1--1999中5.1规定。导体表面可以包隔离层。注：硫化后隔离层变色或跪裂不作考核。4.2绝缘
4.2.1额定电压为0.66/1.14kV及以下电缆的动力线芯绝缘应符合GB7594.2中XJ-00A型规定；额定电压为1.9/3.3kV电缆的动力线芯绝缘应符合GB7594.8中XJ-30A型规定。4.2.2MC-0.38/0.66型电缆的地线芯如果有绝缘层，绝缘应符合GB7594.2中XJ-00A型规定。4.2.3A型结构电缆的控制线芯绝缘应采用GJB733.1附录E规定的聚全氟乙丙烯或具类似性能的材料，成品电缆绝缘抗张强度应不低于13.8MPa、绝缘伸长率不小于100%。4.2.4绝缘厚度应符合MT818.1-1999中5.2.2及本标准表2、表3和表4的规定。4.2.5
绝缘屏蔽采用MT818.1-1999表6中的A类或B类结构。电缆20℃时的绝缘电阻应符合表5的规定。表5
线芯类型
动力线芯
控制线芯
4.3缆芯
标称截面
20℃时绝缘电阻（Ma·km）
额定电压0.66/1.14kV及以下
≥120
≥100
≥100
额定电压1.9/3.3kV
≥380
≥320
≥100
4.3.1控制线芯位置应符合MT818.1-1999中5.4.2中b)或d)的规定。控制线芯数应不少于3根芯线标称截面积推荐采用2.5mm2或4mm2的规格。4.3-2地线芯位置应符合MT818.1—1999中5.4.4中c)或e)的规定。4.3.3缆芯的绞合节径比应不大于10。4.4护套
4.4.1电缆如有内护套，其性能应符合GB7594.6中XH-02A型规定。4.4.2外护套橡皮采用氯丁橡胶或相当材料为基料的护套胶料，其性能应符合GB7594.7中XH-03A型规定。
MT818.2-1999

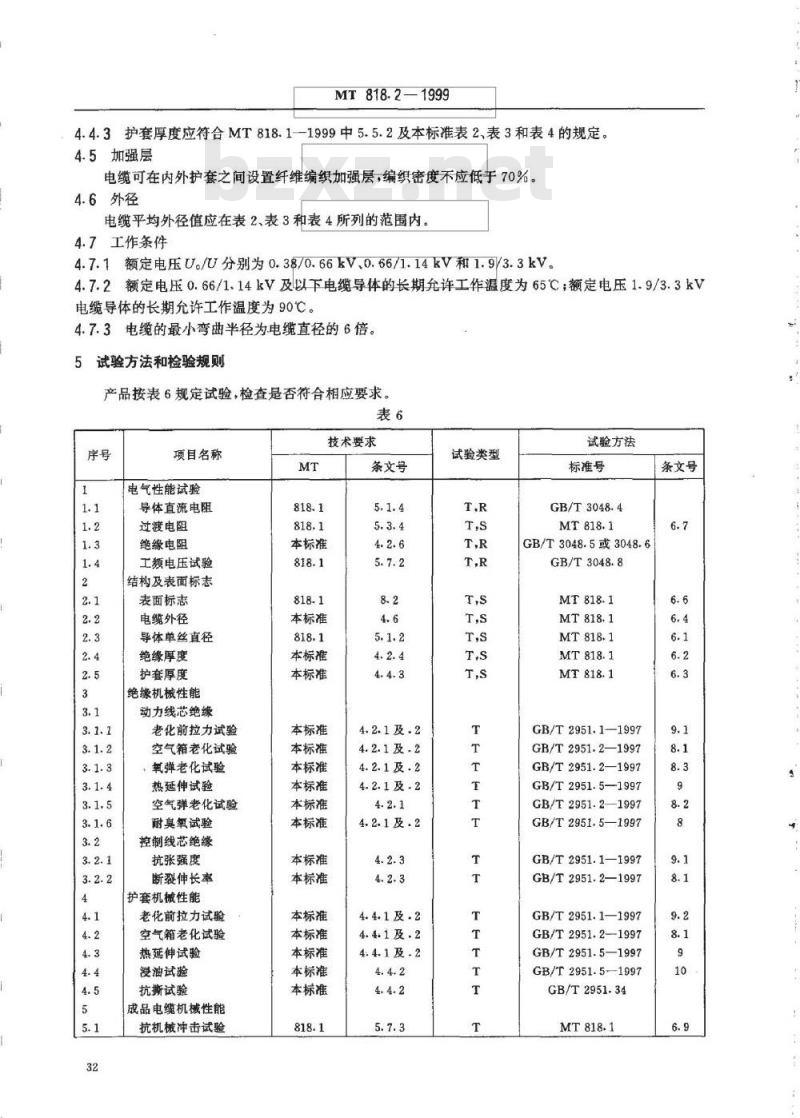

4.4.3护套厚度应符合MT818.1-1999中5.5.2及本标准表2、表3和表4的规定。4.5加强层
电缆可在内外护套之间设置纤维编织加强层，编织密度不应低于70%。4.6外径
电缆平均外径值应在表2、表3和表4所列的范围内。4.7工作条件
4.7.1额定电压U。/U分别为0.38/0.66kV、0.66/1.14kV和1.9/3.3kV。4.7.2额定电压0.66/1.14kV及以下电缆导体的长期允许工作温度为65C；额定电压1.9/3.3kV电缆导体的长期允许工作温度为90℃。4.7.3电缆的最小弯曲半径为电缴直径的6倍。5试验方法和检验规则
产品按表6规定试验，检查是否符合相应要求。表6
项目名称
电气性能试验
导体直流电阻
过渡电阻
绝缘电阻
工额电压试验
结构及表面标志
表面标志
电缆外径
导体单丝直径
绝缘厚度
护套厚度
绝缘机械性能
动力线芯绝缘
老化前拉力试验
空气箱老化试验
，氧弹老化试验
热延伸试验
空气弹老化试验
耐臭氧试验
控制线芯绝缘
抗张强度
断裂伸长率
护套机械性能
老化前拉力试验
空气箱老化试验
热延伸试验
浸油试验
抗撕试验
成品电缆机械性能
抗机械冲击试验
技术要求
条文号
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
4.2.1及.2
4.2.1及.2
4.2.1及.2
4.2.1及.2
4.2.1及.2
4.4.1及.2
4.4.1及.2
4.4.1及-2
试验类型
试验方法
标准号
GB/T3048.4
GB/T3048.5或3048.6bzxZ.net
GB/T3048.8
GB/T2951.1—1997
GB/T 2951.2—1997
GB/T 2951.2—1997
GB/T 2951.5—1997
GB/T2951.2—1997
GB/T 2951.5—1997
GB/T2951.1—1997
GB/T2951.2—1997
GB/T2951.1—1997
GB/T2951.2—1997
GB/T2951.5—1997
GB/T2951.51997
GB/T2951.34
条文号
项目名称
抗挤压试验
抗弯曲试验
阻燃性能
单根垂直燃烧试验
负载条件下燃烧试验
成束燃烧试验
交货长度
MT 818.2-1999

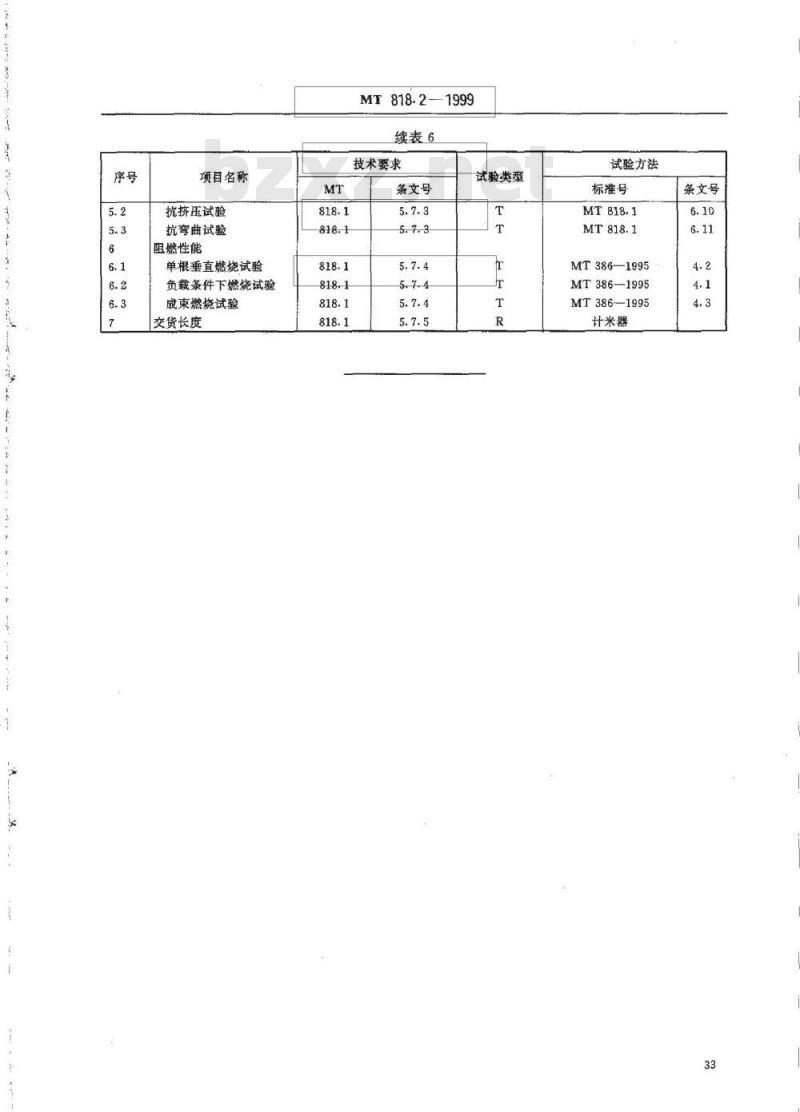

续表6
技术要求
条文号
试验类型
试验方法
标准号
MT386—1995
MT386—1995
MT386-1995
计米器
条文号
