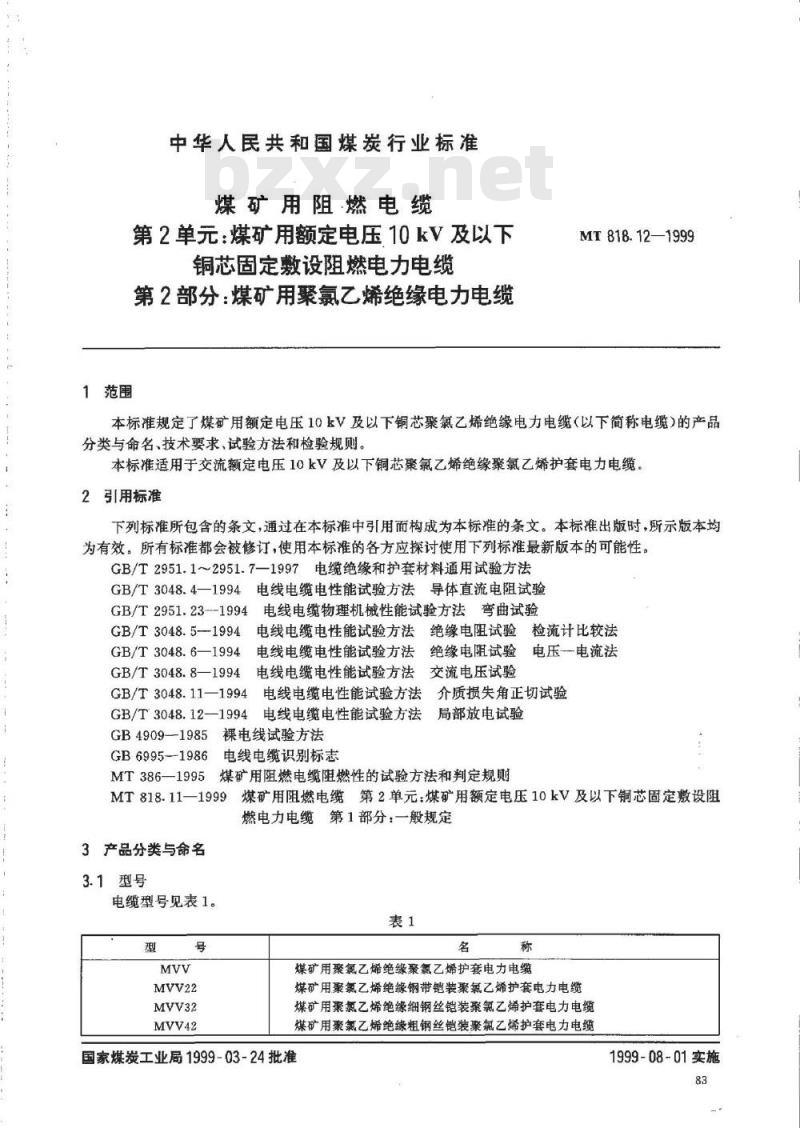

中华人民共和国煤炭行业标准
煤矿用阻燃电缆
第2单元：煤矿用额定电压10kV及以下铜芯固定数设阻燃电力电缆
第2部分：煤矿用聚氯乙烯绝缘电力电缆1范围
MT818.12—1999
本标准规定了煤矿用额定电压10kV及以下铜芯聚氯乙烯绝缘电力电缆（以下简称电缆）的产品分类与命名、技术要求，试验方法和检验规则。本标准适用于交流额定电压10kV及以下铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2951.1~2951.7—1997电缆绝缘和护套材料通用试验方法GB/T3048.4—1994
GB/T2951.23--1994
GB/T3048.5-1994
GB/T3048.6—1994
GB/T3048.8—1994
GB/T3048.11—1994
GB/T3048.12—1994
GB49091985
GB6995--1986
MT386—1995
电线电缆电性能试验方法导体直流电阻试验电线电缆物理机械性能试验方法弯曲试验电线电缆电性能试验方法绝缘电阻试验检流计比较法
电线电缆电性能试验方法绝缘电阻试验电线电缆电性能试验方法交流电压试验电压一电流法
介质损失角正切试验
电线电缆电性能试验方法
电线电缆电性能试验方法
裸电线试验方法
电线电缆识别标志
局部放电试验
煤矿用阻燃电缆阻燃性的试验方法和判定规则MT 818.11—1999
3产品分类与命名
3.1型号
电缆型号见表1。
煤矿用阻燃电缆第2单元：煤矿用额定电压10kV及以下铜芯固定敷设阻燃电力电缆第1部分：一般规定
煤矿用聚氟乙烯绝缘聚氯乙烯护套电力电缆煤矿用聚氯乙烯绝缘钢带铠装聚氟乙烯护套电力电缆煤矿用氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆煤矿用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆国家煤炭工业局1999-03-24批准1999-08-01实施

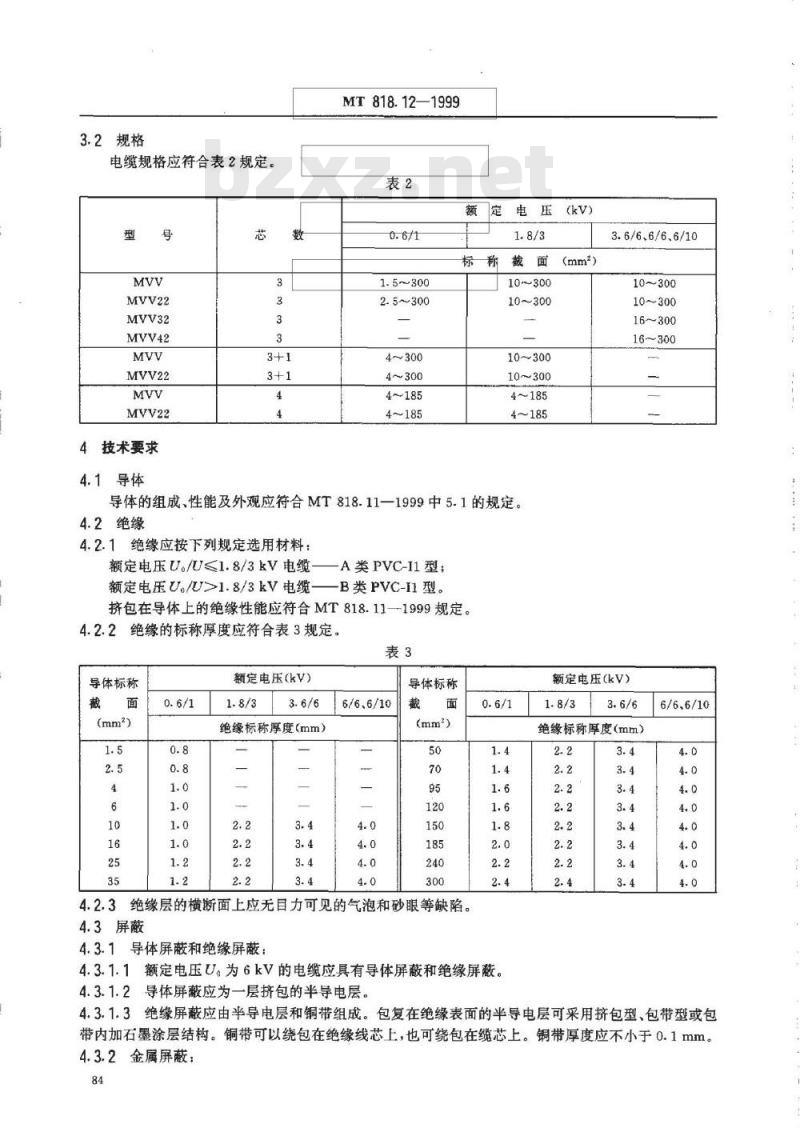

3.2规格
电缆规格应符合表2规定。
4技术要求
4.1导体
MT818.12—1999
（mm）
10~300
10~300
10~300
10~300
导体的组成、性能及外观应符合MT818.11一1999中5.1的规定。4.2绝缘
4.2.1绝缘应按下列规定选用材料：额定电压U/U≤1.8/3kV电缆
额定电压U./U>1.8/3kV电缆-
一A类PVC-I1型；
—B类PVC-I1型。
挤包在导体上的绝缘性能应符合MT818.11—1999规定。4.2.2绝缘的标称厚度应符合表3规定。表3
导体标称
额定电压（kV）
绝缘标称厚度（mm）
导体标称
4.2.3绝缘层的横断面上应无目力可见的气泡和砂眼等缺陷。4.3屏蔽
4.3.1导体屏蔽和绝缘屏蔽：
4.3.1.1额定电压U。为6kV的电缆应具有导体屏蔽和绝缘屏蔽。4.3.1.2导体屏蔽应为一层挤包的半导电层。3.6/6、6/6、6/10
10～300
10~300
16~300
16~300
额定电压（kV）
绝缘标称厚度（mm）
4.3.1.3绝缘屏蔽应由半导电层和铜带组成。包复在绝缘表面的半导电层可采用挤包型、包带型或包带内加石墨涂层结构。铜带可以绕包在绝缘线芯上，也可绕包在缆芯上。铜带厚度应不小于0.1mm。4.3.2金属屏蔽；
MT 818.12—1999
额定电压U。大于0.6kV的电缆应有金属屏蔽。金属屏蔽应由分相绕包或统包的铜带组成。铜带厚度应不小于0.1mm。
4.4缆芯及内衬层
缆芯及内衬层应符合MT818.11—1999中5.4的规定。4.5铠装
电缆铠装应符合MT818.11--1999中5.5的规定。4.6非金属护套
护套应采用PVC-S型，其标称厚度和性能应符合MT818.11—1999中相应规定。4.7工作条件
4.7.1电缆导体的最高额定温度为70℃。4.7.2短路时（最长持续时间不超过5s)电缆导体的最高温度不超过160℃。3敷设电缆时的环境温度应不低于0℃，最小弯曲直径为电缆弯曲试验用圆柱体直径的2倍。4.7.3

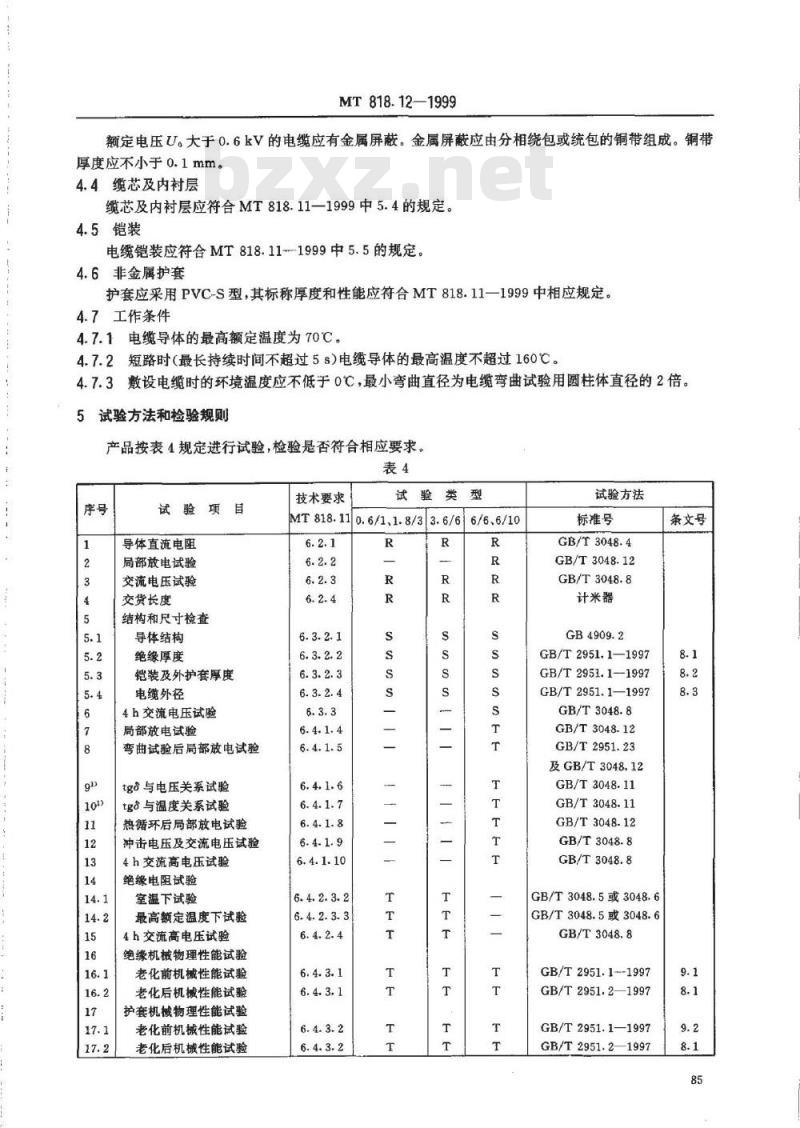

5试验方法和检验规则
产品按表4规定进行试验，检验是否符合相应要求。表4
试验项目
导体直流电阻
局部放电试验
交流电压试验
交货长度
结构和尺寸检查
导体结构
绝缘厚度
铠装及外护套厚度
电缆外径
4h交流电压试验
局部放电试验
弯曲试验后局部放电试验
tgo与电压关系试验
tg与温度关系试验
热循环后局部放电试验
冲击电压及交流电压试验
4h交流高电压试验
绝缘电阻试验
室温下试验
最高额定温度下试验
4h交流高电压试验
绝缘机械物理性能试验
老化前机械性能试验
老化后机械性能试验
护套机械物理性能试验
老化前机械性能试验
老化后机械性能试验
技术要求
试验类型
MT818.110.6/1、1.8/33.6/66/6、6/106.2.1
6.4.2.3.2
6.4.2.3.3
试验方法
标准号
GB/T3048.4
GB/T3048.12
GB/T3048.8
计米器
GB/T2951.1—1997
GB/T 2951.1—1997
GB/T2951.1—1997
GB/T3048.8
GB/T3048.12
GB/T 2951.23
及GB/T3048.12
GB/T3048.11
GB/T3048.11
GB/T3048.12
GB/T3048.8
GB/T3048.8
GB/T3048.5或3048.6
GB/T3048.5或3048.6
GB/T3048.8
GB/T 2951.1--1997
GB/T2951.2—1997
GB/T2951.1—1997
GB/T2951.2—1997
条文号
试验项目
成品电缆段的附加老化试验
聚氮乙烯绝缘和护套高温压
力试验
聚氯乙烯绝缘和护套低温性
能试验wwW.bzxz.Net
聚氯乙烯绝缘和护套抗开裂
(热冲击)试验
B类聚氯乙烯绝缘热稳定试验
聚氧乙烯绝缘吸水试验
特殊弯曲试验
印刷标志和耐擦试验
阻燃性能试验
单根垂直燃烧试验
负载条件下燃烧试验
成束燃烧试验
MT818.121999

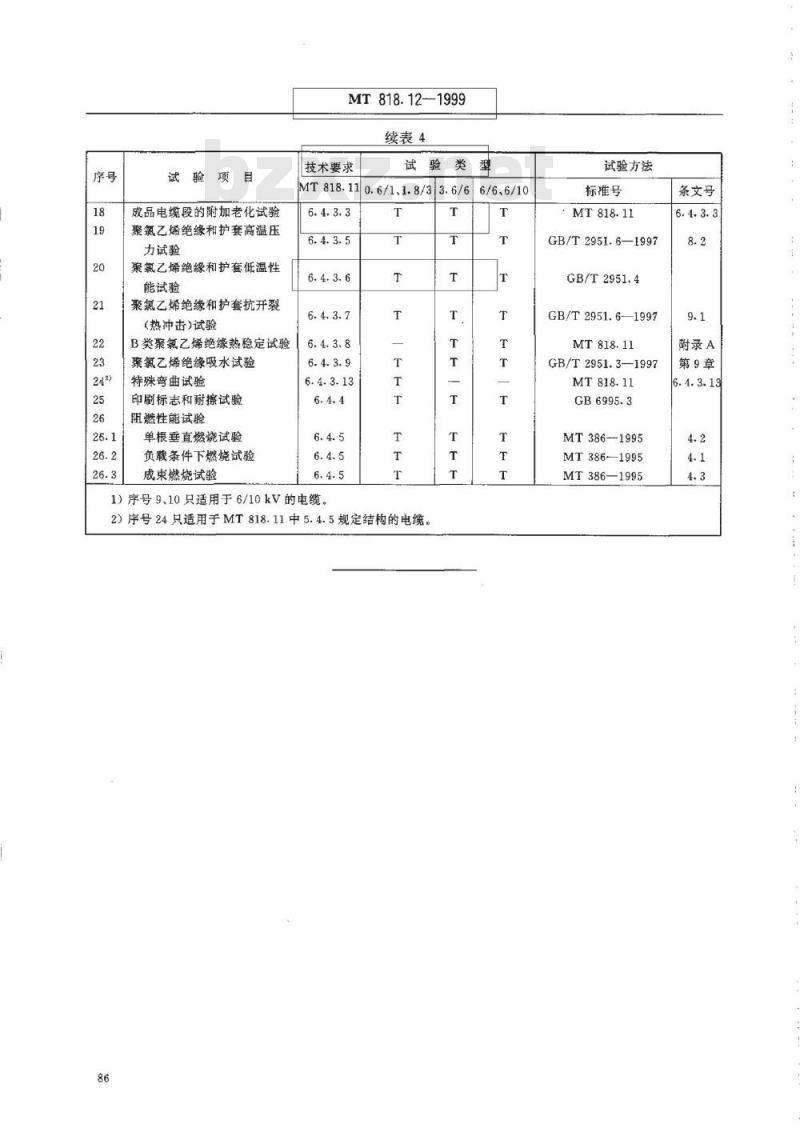

续表4
试验类型
技术要求
MT818.110.6/1.1.8/3
1）序号9.10只适用于6/10kV的电缆。T
2）序号24只适用于MT818.11中5.4.5规定结构的电缆。86
试验方法
标准号
GB/T2951.6—1997
GB/T2951.4
GB/T2951.6—1997
GB/T2951.3—1997
MT386--1995
MT386-1995
MT386—1995
条文号
附录A
第9章
