MT 818.10-1999 煤矿用阻燃电缆第1单:煤矿用移动类阻燃软电缆第10部分:煤矿用矿工帽灯线

【煤炭行业标准(MT)】煤矿用阻燃电缆第1单:煤矿用移动类阻燃软电缆第10部分:煤矿用矿工帽灯线

本网站发布时间： 2024-07-05 11:36:34

MT818.10-1999
现行

基本信息

标准号：
MT 818.10-1999
标准名称：
煤矿用阻燃电缆第1单:煤矿用移动类阻燃软电缆第10部分:煤矿用矿工帽灯线
标准类别：
煤炭行业标准(MT)
标准状态：
现行
发布日期：
1999-03-24
实施日期：
1999-08-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
99.56 KB

标准分类号

标准ICS号：
电气工程>>电线和电缆>>29.060.20电缆
中标分类号：
电工>>电工材料和通用零件>>K13电缆及其附件

关联标准

采标情况：
ICEA/NEMA NEQ

出版信息

出版社：
中国煤炭工业出版社
页数：
9页
标准价格：
14.0 元
出版日期：
1999-08-01

其他信息

起草人：
钱章兴、王雅萍、胡占华、奚宏等
起草单位：
煤炭科学研究总院上海分院
归口单位：
煤炭工业煤矿安全标准化技术委员会防静电及阻燃材料分会
提出单位：
国家煤炭工业局行业标准司
发布部门：
国家煤炭工业局
相关标签：
煤矿阻燃电缆移动矿工

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了煤矿用矿工帽灯电线(以下简称电缆)产品分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于煤矿用铜芯帽灯电线。 MT 818.10-1999 煤矿用阻燃电缆第1单:煤矿用移动类阻燃软电缆第10部分:煤矿用矿工帽灯线 MT818.10-1999

标准内容

部分标准内容：

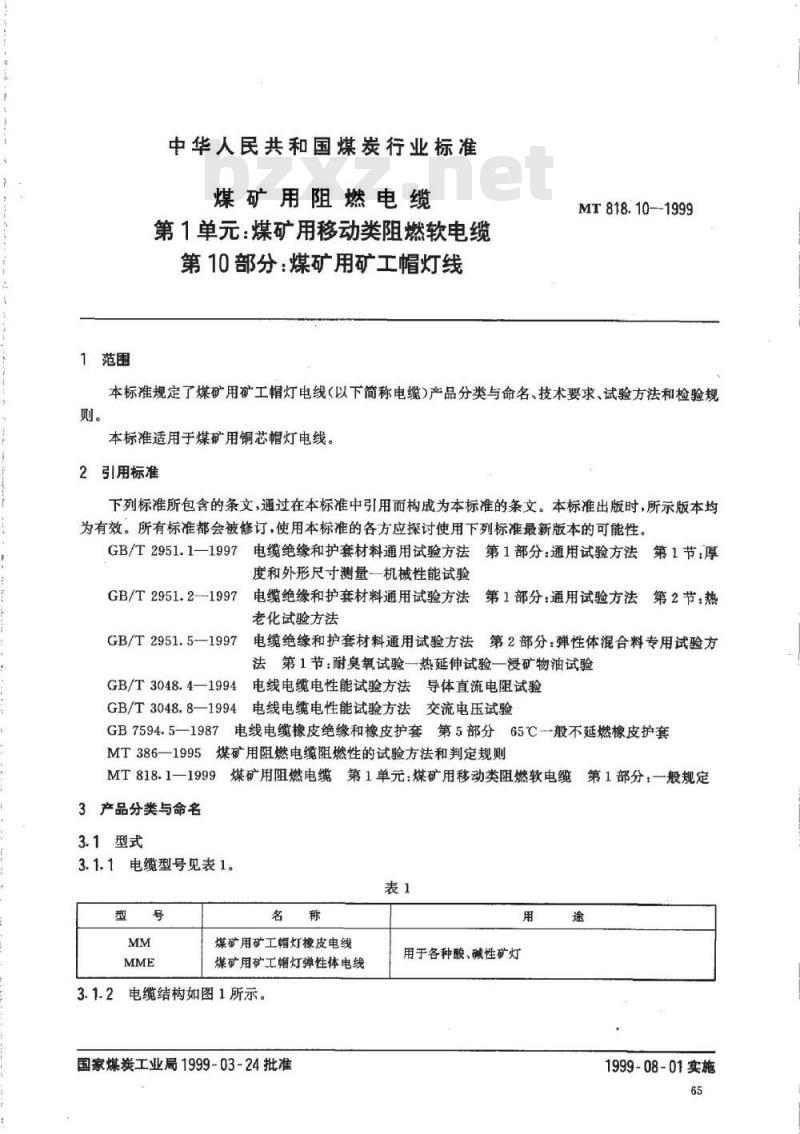

1范围
中华人民共和国煤炭行业标准
煤矿用阻燃电缆
第1单元：煤矿用移动类阻燃软电缆第10部分：煤矿用矿工帽灯线bZxz.net
MT818.10-1999
本标准规定了煤矿用矿工帽灯电线(以下简称电缆）产品分类与命名、技术要求、试验方法和检验规本标准适用于煤矿用铜芯帽灯电线。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2951.1一1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第1节：厚度和外形尺寸测量一机械性能试验GB/T2951.21997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第2节：热老化试验方法
GB/T2951.5—1997
电缆绝缘和护套材料通用试验方法第2部分：弹性体混合料专用试验方法第1节：耐臭氧试验热延伸试验一浸矿物油试验GB/T3048.4—1994电线电缆电性能试验方法导体直流电阻试验GB/T3048.8-—1994电线电缆电性能试验方法交流电压试验GB7594.5—1987电线电缆橡皮绝缘和橡皮护套第5部分65℃一般不延燃橡皮护套MT386—1995煤矿用阻燃电缆阻燃性的试验方法和判定规则MT818.1-1999煤矿用阻燃电缆第1单元：煤矿用移动类阻燃软电缆第1部分：一般规定3产品分类与命名
3.1型式
3.1.1电缆型号见表1。
煤矿用矿工帽灯橡皮电线
煤矿用矿工帽灯弹性体电线
3.1.2电缆结构如图1所示。
国家煤炭工业局1999-03-24批准用
用于各种酸、碱性矿灯
1999-08-01实施

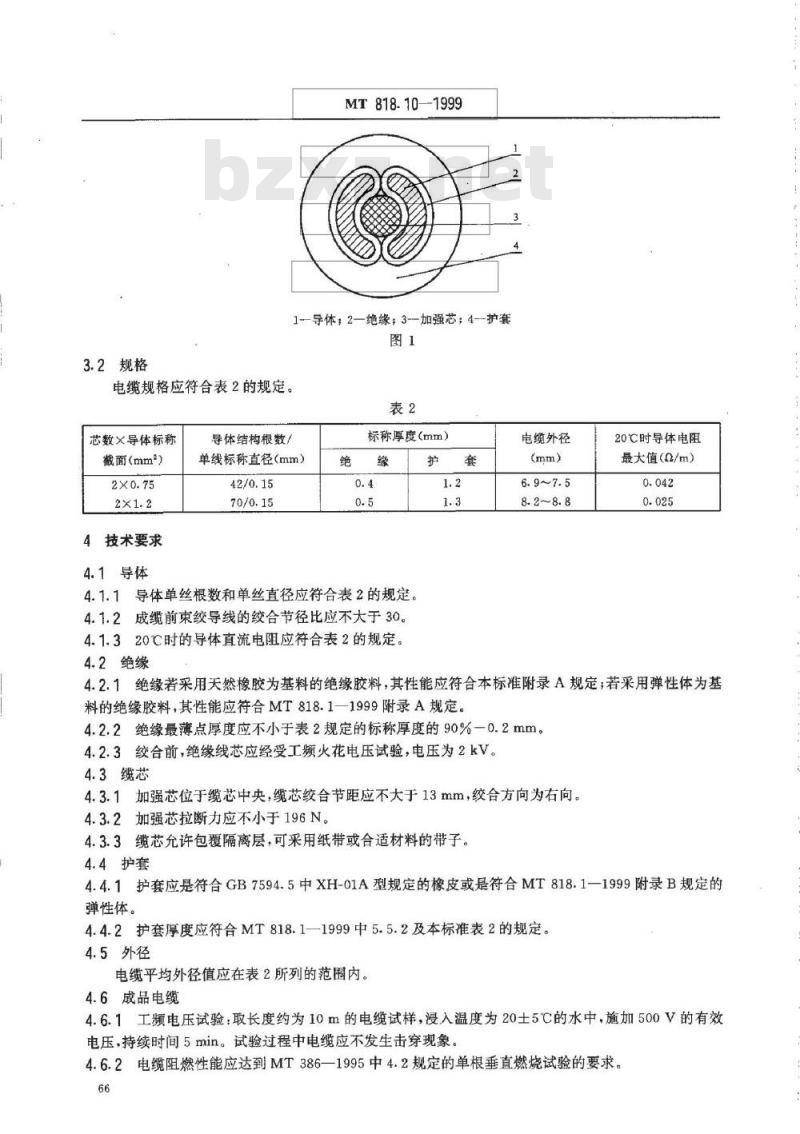

3.2规格
MT818.10-1999
1导体；2—绝缘；3-加强芯；4—护套图1
电缆规格应符合表2的规定。
芯数×导体标称
截面（mm*）
4技术要求
4.1导体
导体结构根数/
单线标称直径（mm）
标称厚度（mm）
4.1.1导体单丝根数和单丝直径应符合表2的规定。4.1.2成缆前束绞导线的绞合节径比应不大于30。4.1.320℃时的导体直流电阻应符合表2的规定。4.2绝缘
电缆外径
20℃时导体电阻
最大值（0/m）
4.2.1绝缘若采用天然橡胶为基料的绝缘胶料，其性能应符合本标准附录A规定；若采用弹性体为基料的绝缘胶料，其性能应符合MT818.1一1999附录A规定。4.2.2绝缘最薄点厚度应不小于表2规定的标称厚度的90%一0.2mm。4.2.3绞合前，绝缘线芯应经受工频火花电压试验，电压为2kV。4.3芯
4.3.1加强芯位于缆芯中央，缆芯绞合节距应不大于13mm，绞合方向为右向。4.3.2加强芯拉断力应不小于196N。4.3.3缆芯允许包覆隔离层，可采用纸带或合适材料的带子。4.4护套
4.4.1护套应是符合GB7594.5中XH-01A型规定的橡皮或是符合MT818.1-1999附录B规定的弹性体。
4.4.2护套厚度应符合MT818.1—1999中5.5.2及本标准表2的规定。4.5外径
电缆平均外径值应在表2所列的范围内。4.6成品电缆
4.6.1工频电压试验：取长度约为10m的电缆试样，浸入温度为20士5℃的水中，施加500V的有效电压，持续时间5min。试验过程中电缆应不发生击穿现象。4.6.2电缆阻燃性能应达到MT386—1995中4.2规定的单根垂直燃烧试验的要求。66

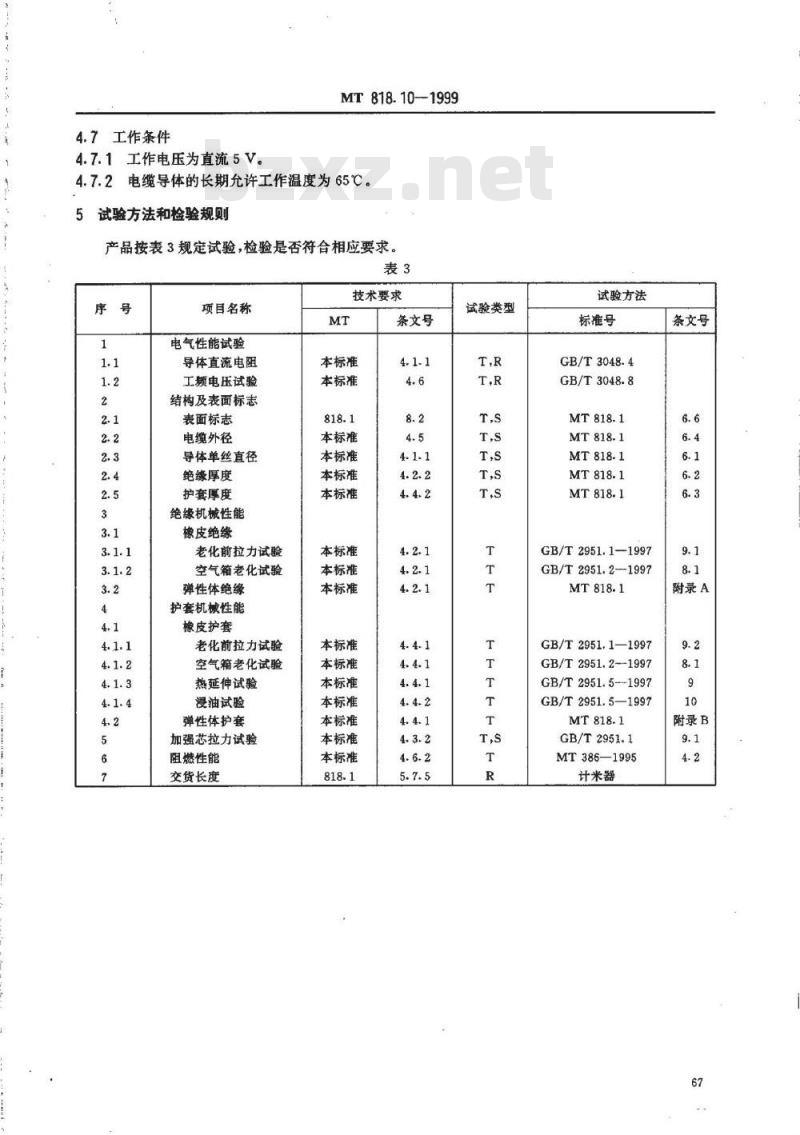

4.7工作条件
4.7.1工作电压为直流5V。
MT818.10-1999
4.7.2电缆导体的长期允许工作温度为65℃。5试验方法和检验规则
产品按表3规定试验，检验是否符合相应要求。表3
项目名称
电气性能试验
导体直流电阻
工频电压试验
结构及表面标志
表面标志
电缆外径
导体单丝直径
绝缘厚度
护套厚度
绝缘机械性能
橡皮绝缘
老化前拉力试验
空气箱老化试验
弹性体绝缘
护套机械性能
橡皮护套
老化前拉力试验
空气箱老化试验
热延伸试验
浸油试验
弹性体护套
加强芯拉力试验
阻燃性能
交货长度
技术要求
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
条文号
试验类型
试验方法
标准号
GB/T3048.4
GB/T3048.8
GB/T2951.1-1997
GB/T2951.2—1997
GB/T2951.1—1997
GB/T2951.2--1997
GB/T2951.5-1997
GB/T2951.5—1997
GB/T2951.1
MT386—1995
计米器
条文号
附录A
附录B
项目名称
老化前试样
抗张强度
断裂伸长率
空气箱热老化试验
试验温度
MT818.10—1999

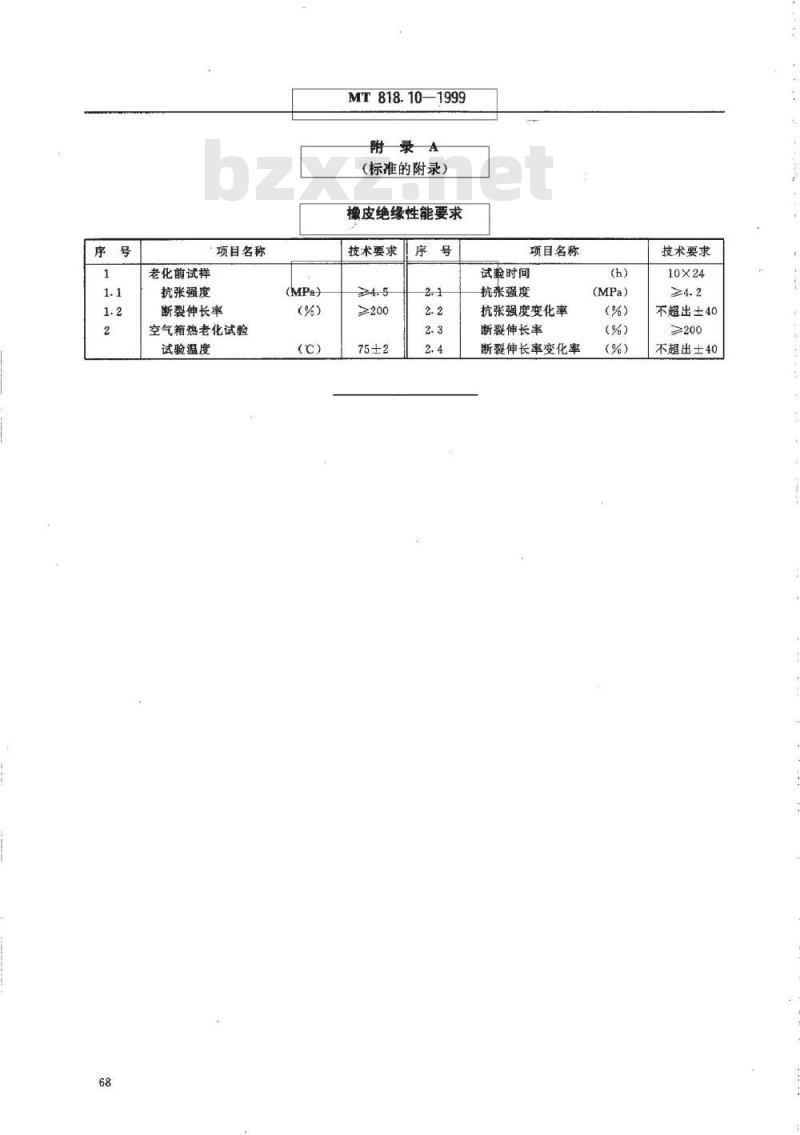

附录A
(标准的附录）
橡皮绝缘性能要求
技术要求
≥200
项目名称
试验时间
抗张强度
抗张强度变化率
断裂伸长率
断裂伸长率变化率
技术要求
10×24
不超出±40
不超出±40
