【煤炭行业标准(MT)】 煤矿用阻燃电缆 第2单:煤矿用额定电压10kV及以下铜芯固定敷设阻燃电力电缆 第3部分:煤矿用交联聚乙烯绝缘电力电缆

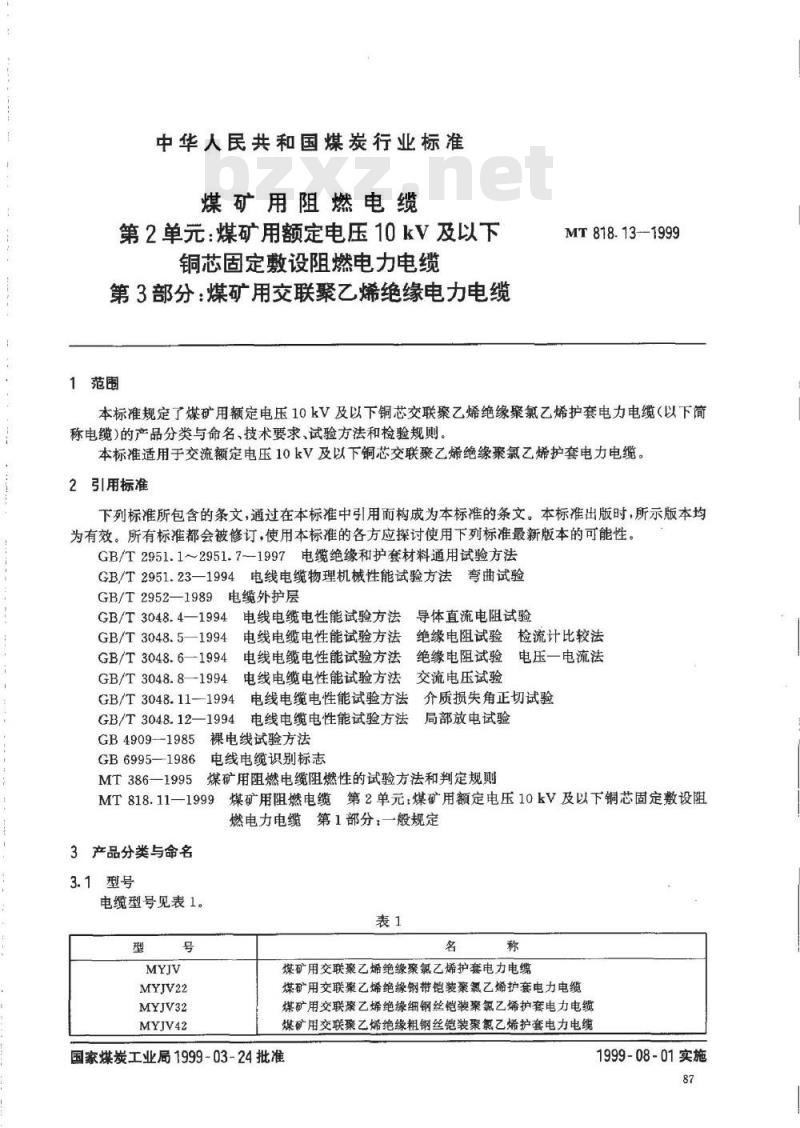

中华人民共和国煤炭行业标准
煤矿用阻燃电缆
第2单元：煤矿用额定电压10kV及以下铜芯固定敷设阻燃电力电缆
第3部分：煤矿用交联聚乙烯绝缘电力电缆1范围
MT818.131999
本标准规定了煤矿用额定电压10kV及以下铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆（以下简称电缆)的产品分类与命名、技术要求、试验方法和检验规则。本标准适用于交流额定电压10kV及以下铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。电缆绝缘和护套材料通用试验方法GB/T2951.1~2951.71997
GB/T2951.23—1994
GB/T2952—1989
电线电缆物理机械性能试验方法弯曲试验电缆外护层
GB/T3048.4—1994
GB/T3048.5—1994
GB/T3048.6—1994
GB/T3048.8—1994
GB/T3048.11-
GB/T3048.12-
GB4909-1985
GB6995—1986
MT386-—1995
电线电缆电性能试验方法
电线电缆电性能试验方法
电线电缆电性能试验方法
电线电缆电性能试验方法
电线电缆电性能试验方法
电线电缆电性能试验方法
裸电线试验方法
电线电缆识别标志
导体直流电阻试验
绝缘电阻试验检流计比较法
绝缘电阻试验
交流电压试验
电压一电流法
介质损失角正切试验
局部放电试验
煤矿用阻燃电缆阻燃性的试验方法和判定规则MT 818.11—1999
3产品分类与命名
3.1型号
电缆型号见表1。
MYJV22
MYJV32
MYJV42
煤矿用阻燃电缆第2单元：煤矿用额定电压10kV及以下铜芯固定敷设阻燃电力电缆第1部分：一般规定
煤矿用交联聚乙烯绝缘聚氟乙烯护套电力电缆煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆煤矿用交联乙烯绝缘细钢丝铠装聚氰乙烯护套电力电缆煤矿用交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆国家煤炭工业局1999-03-24批准1999-08-01实施
3.2规格

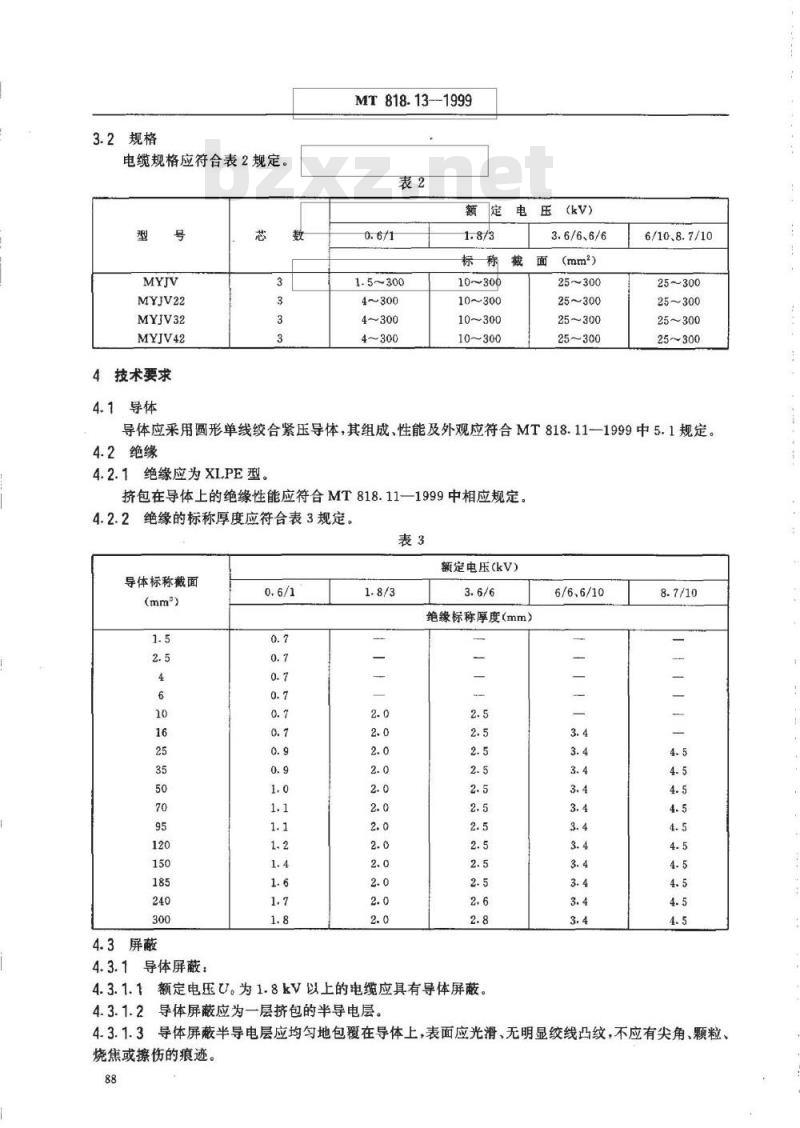

电缆规格应符合表2规定。
MYJV22
MYJV32
MYJV42
4技术要求www.bzxz.net
4.1导体
MT 818.13-1999
电压（kv)
10~300
10～300
10~300
10~300
3.6/6、6/6
（mm）
25~300
25~300
25~300
25~300
6/10.8.7/10
25～300
25~300
25~300
25~300
导体应采用圆形单线绞合紧压导体，其组成、性能及外观应符合MT818.11-1999中5.1规定。4.2绝缘
4.2.1绝缘应为XLPE型。
挤包在导体上的绝缘性能应符合MT818.11—1999中相应规定。4.2.2绝缘的标称厚度应符合表3规定。表3
导体标称截面
4.3屏蔽
4.3.1导体屏蔽：
额定电压（kV）
绝缘标称厚度（mm）
4.3.1.1额定电压U。为1.8kV以上的电缆应具有导体屏蔽。4.3.1.2导体屏蔽应为一层挤包的半导电层。6/6.6/10
4.3.1.3导体屏蔽半导电层应均匀地包覆在导体上，表面应光滑、无明显绞线凸纹，不应有尖角、颗粒、烧焦或擦伤的痕迹。
4.3.2绝缘屏蔽：
MT818.13—1999
4.3.2.1额定电压U。为1.8kV以上的电缆应有绝缘屏蔽。4.3.2.2绝缘屏蔽可采用挤包型、包带型或包带内加石墨涂层结构。4.3.2.3电缆的挤包型绝缘屏蔽应是可剥离的。4.3.2.4半导电层应均匀地包覆在绝缘表面，表面应光滑，不应有尖角、颗粒、烧焦或擦伤的痕迹。4.3.3金属屏蔽：
4.3.3.1额定电压U。为1.8kV以上的电缆应有金属屏蔽层。金属屏蔽有铜丝屏蔽和铜带屏蔽两种结构型式。
4.3.3.2铜丝屏蔽由疏绕的软铜线组成，其表面应用反向铜丝或铜带扎紧。铜丝屏蔽的标称截面分16、25、35及50mm24种，可根据故障电流容量要求选用。4.3.3.3铜带屏蔽由重叠绕包的软铜带组成。铜带标称厚度应不小于0.1mm。4.4缆芯及内衬层
缆芯及内衬层应符合MT818.11—1999中5.4规定。4.5铠装
电缆铠装应符合MT818.11-1999中5.5规定。4.6非金属护套
护套应采用PVC-S1或PVC-S2型材料制成，其标称厚度和性能应符合MT818.11—1999中相应规定。
4.7工作条件
4.7.1电缆导体的最高额定温度为90℃。4.7.2短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃。5试验方法和检验规则

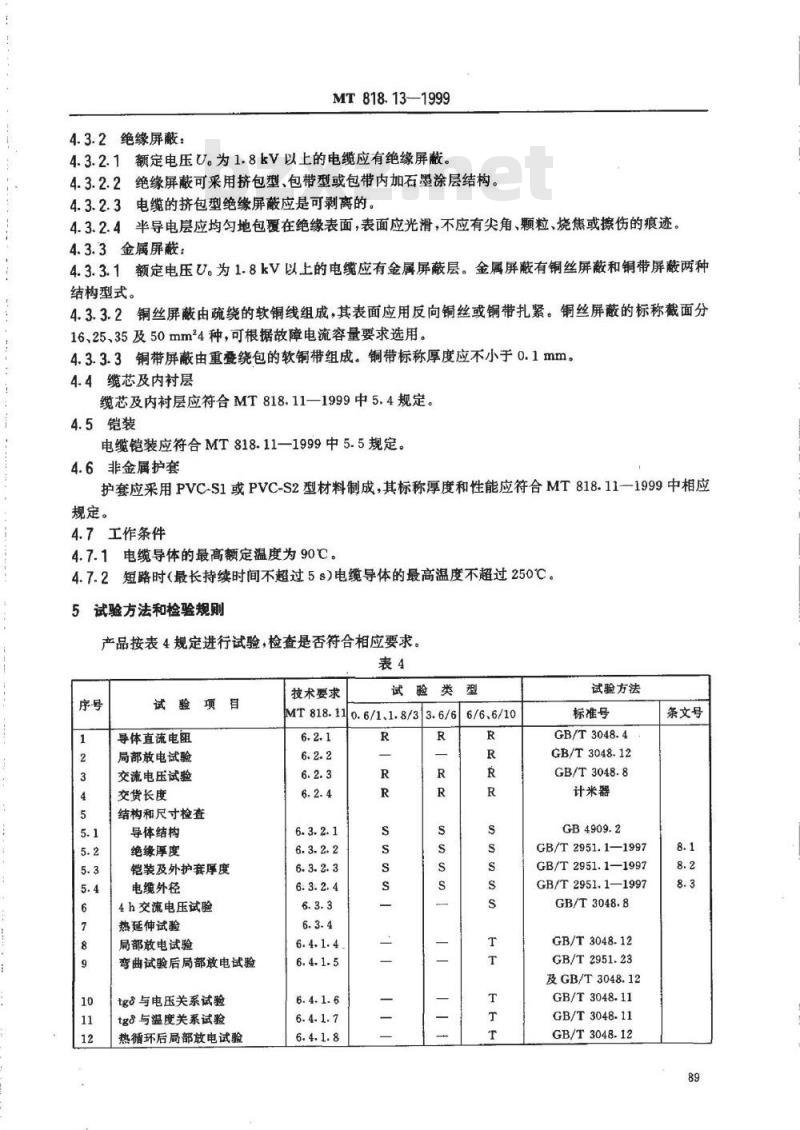

产品按表4规定进行试验，检查是否符合相应要求。表4
试验项自
导体直流电阻
局部放电试验
交流电压试验
交货长度
结构和尺寸检查
导体结构
绝缘厚度
铠装及外护套厚度
电缆外径
4h交流电压试验
热延伸试验
局部放电试验
弯曲试验后局部放电试验
tg与电压关系试验
tg8与温度关系试验
热循环后局部放电试验
技术要求
试验类型
MT818.110.6/1.1.8/33.6/66/6、6/106.2.1
试验方法
标准号
GB/T3048.4
GB/T3048.12
GB/T3048.8
计米器
GB/T 2951.1—1997
GB/T2951.1—1997
GB/T2951,1—1997
GB/T3048.8
GB/T3048.12
GB/T2951.23
及GB/T3048.12
GB/T3048.11
GB/T3048.11
GB/T3048.12
条文号
试验项目
冲击电压及交流电压试验
4h交流高电压试验
绝缘电阻试验
室温下试验
最高额定温度下试验
4h交流高电压试验
绝缘机械物理性能试验
老化前机械性能试验
老化后机械性能试验
护套机械物理性能试验
老化前机械性能试验
老化后机械性能试验
成品电缆段的附加老化试验
PVC-S2型聚氯乙烯护套失重
聚氯乙烯护套高温压力试验
聚氯乙烯护套低温性能试验
聚氯乙烯抗开裂(热冲击)试验
交联聚乙烯绝缘吸水试验
交联聚乙烯绝缘收缩试验
交联聚乙烯绝缘热延伸试验
半导电层剥高试验
特殊弯曲试验
印刷标志和耐擦试验
阻燃性能试验
单根垂直燃烧试验
负载条件下燃烧试验
成束燃烧试验
MT 818.13-1999

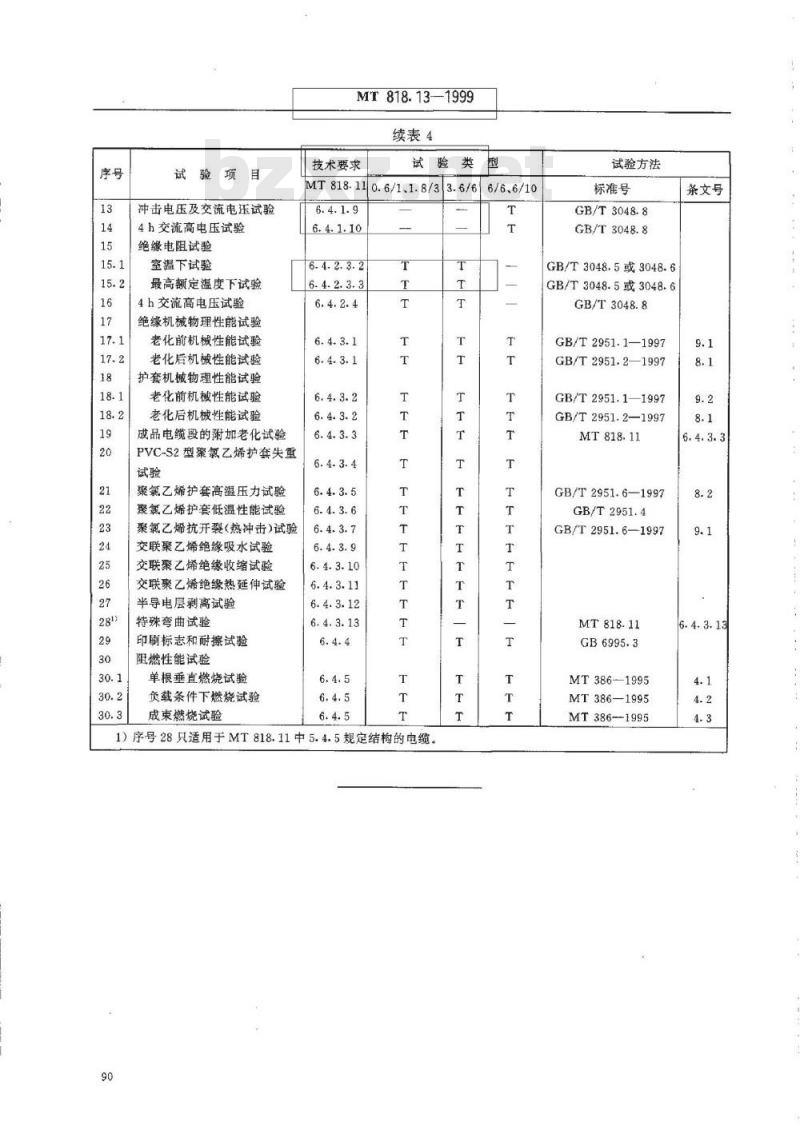

续表4
技术要求
试验类
MT818.110.6/1.1.8/33.6/6
6.4.2.3.2
6-4-2.3.3
1）序号28只适用于MT818.11中5.4.5规定结构的电缆。90
试验方法
标准号
GB/T3048.8
GB/T3048.8
GB/T3048.5或3048.6
GB/T3048.5或3048.6
GB/T3048.8
GB/T2951.1—1997
GB/T2951.2—1997
GB/T2951.1—1997
GB/T2951.2—1997
GB/T2951.6—1997
GB/T2951.4
GB/T2951.6—1997
MT386-1995
MT386—1995
MT386-1995
条文号
