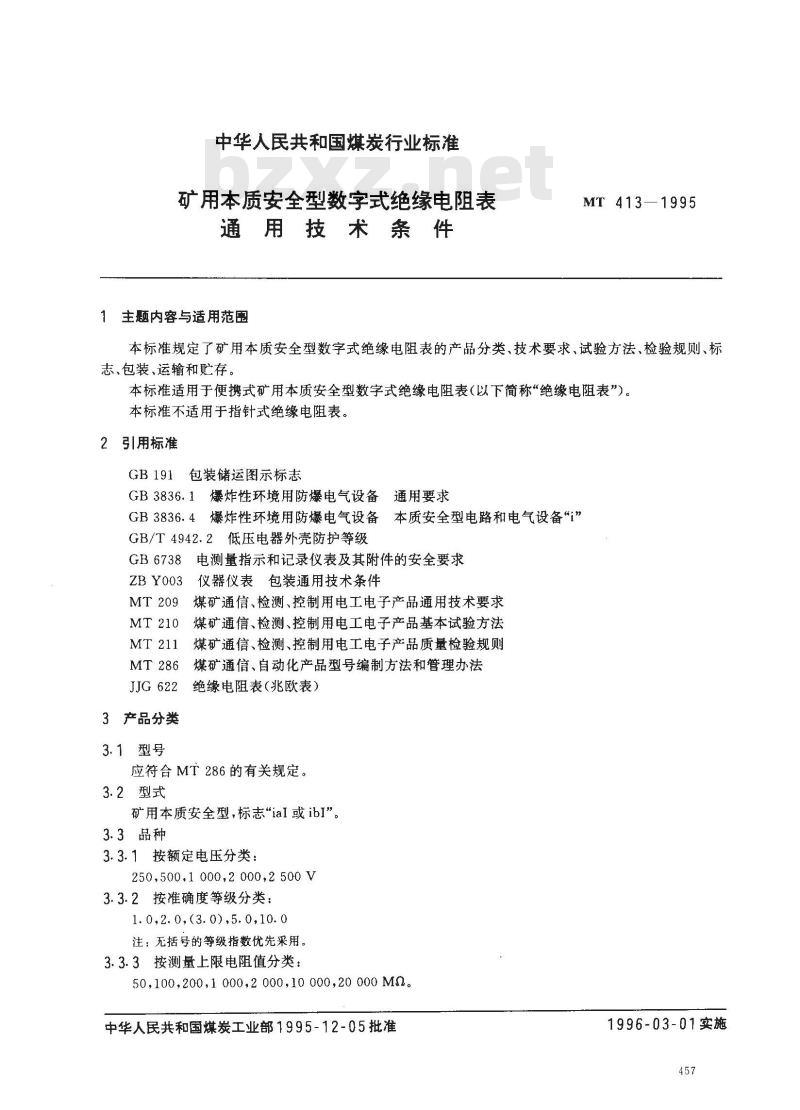

中华人民共和国煤炭行业标准
矿用本质安全型数字式绝缘电阻表通用技术条件
1主题内容与适用范围
MT 413—1995
本标准规定了矿用本质安全型数字式绝缘电阻表的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于便携式矿用本质安全型数字式绝缘电阻表（以下简称“绝缘电阻表”)。本标准不适用于指针式绝缘电阻表。2引用标准
GB191包装储运图示标志
GB3836.1爆炸性环境用防爆电气设备通用要求本质安全型电路和电气设备“i”GB3836.4爆炸性环境用防爆电气设备GB/T4942.2低压电器外壳防护等级GB6738电测量指示和记录仪表及其附件的安全要求ZBY003仪器仪表包装通用技术条件MT209煤矿通信、检测、控制用电工电子产品通用技术要求MT210煤矿通信、检测、控制用电工电子产品基本试验方法煤矿通信、检测、控制用电工电子产品质量检验规则MT 211
MT286煤矿通信、自动化产品型号编制方法和管理办法JJG622绝缘电阻表（兆欧表）
3产品分类
3.1型号
应符合MT286的有关规定。
3.2型式
矿用本质安全型，标志\ial或ibl”。3.3品种
3.3.1按额定电压分类：
250,500,1 000,2 000,2 500 V
3.3.2按准确度等级分类：
1.0,2.0,(3.0),5.0,10.0
注：无括号的等级指数优先采用。3.3.3按测量上限电阻值分类：
50,100,200,1 000,2 000,10 000,20 000 MQ.中华人民共和国煤炭工业部1995-12-05批准1996-03-01实施

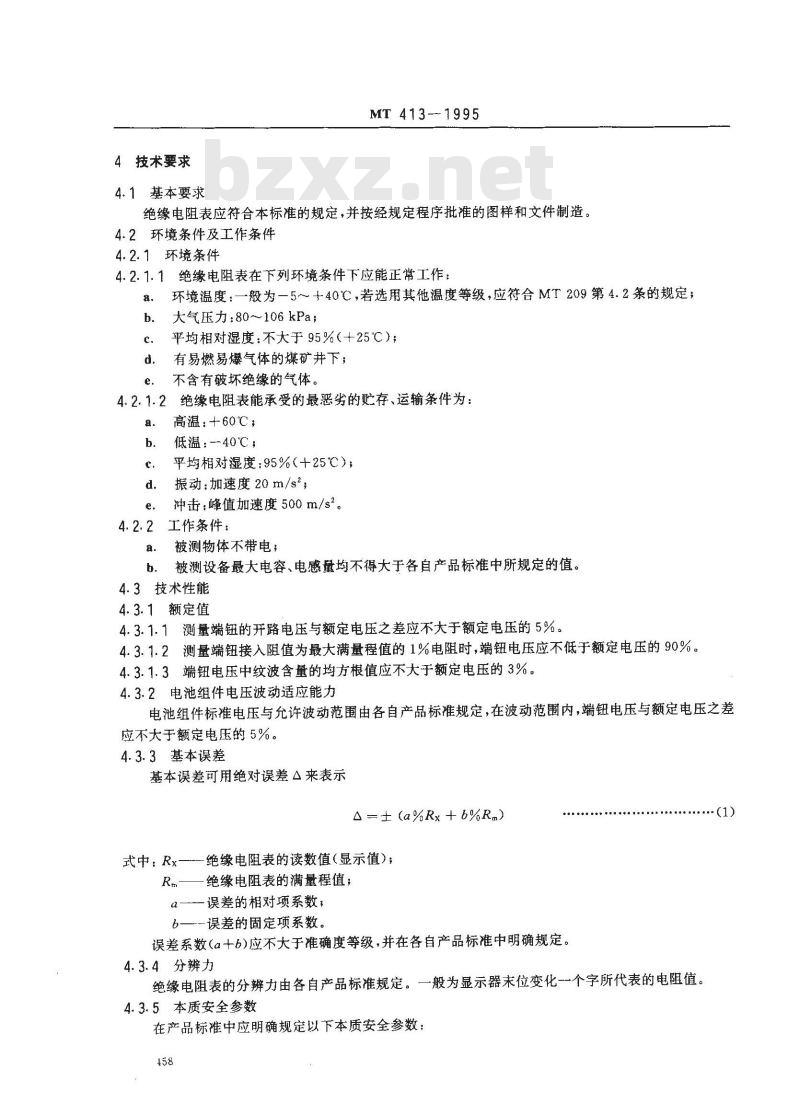

4技术要求
4.1基本要求
MT 413--1995
绝缘电阻表应符合本标准的规定，并按经规定程序批准的图样和文件制造。4.2环境条件及工作条件
4.2.1环境条件
4.2.1.1绝缘电阻表在下列环境条件下应能正常工作：环境温度：一般为一5～+40℃，若选用其他温度等级，应符合MT209第4.2条的规定；a：
b.大气压力：80~～106kPa；
平均相对湿度：不大于95%（+25℃）；有易燃易爆气体的煤矿井下；
不含有破坏绝缘的气体。
绝缘电阻表能承受的最恶劣的贮存、运输条件为：4. 2. 1.2
高温：+60℃；
低温：-40℃；
平均相对湿度：95%（+25℃）；振动：加速度20m/s；
冲击：峰值加速度500m/s2。
4.2.2工作条件：
被测物体不带电；
被测设备最大电容、电感量均不得大于各自产品标准中所规定的值。b.
4.3技术性能
4.3.1额定值
4.3.1.1测量端钮的开路电压与额定电压之差应不大于额定电压的5%。4.3.1.2测量端钮接入阻值为最大满量程值的1%电阻时，端钮电压应不低于额定电压的90%。4.3.1.3端钮电压中纹波含量的均方根值应不大于额定电压的3%。4.3.2电池组件电压波动适应能力电池组件标准电压与允许波动范围由各自产品标准规定，在波动范围内，端钮电压与额定电压之差应不大于额定电压的5%。
4.3.3基本误差
基本误差可用绝对误差△来表示△ =± (a%Rx+ b%Rm)
式中：Rx—绝缘电阻表的读数值（显示值)；Rm
绝缘电阻表的满量程值；
a—-—误差的相对项系数,
b—--误差的固定项系数。
误差系数(α十6)应不大于准确度等级，并在各自产品标准中明确规定。.....(1)
4.3.4分辨力
绝缘电阻表的分辨力由各自产品标准规定。一般为显示器末位变化-一个字所代表的电阻值。4.3.5本质安全参数
在产品标准中应明确规定以下本质安全参数：158

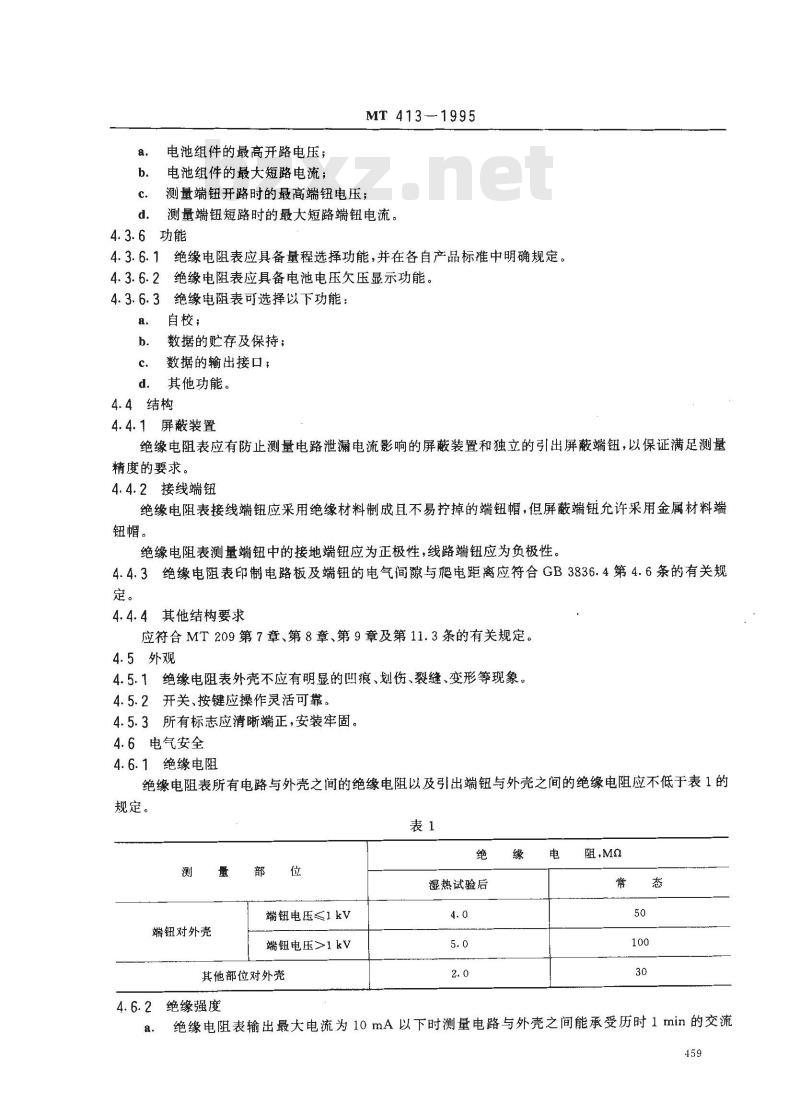

电池组件的最高开路电压；
电池组件的最大短路电流；
MT 4131995
测量端钮开路时的最高端钮电压；测量端钮短路时的最大短路端钮电流。4.3.6功能
4.3.6.1绝缘电阻表应具备量程选择功能，并在各自产品标准中明确规定。4.3.6.2绝缘电阻表应具备电池电压欠压显示功能。4.3.6.3绝缘电阻表可选择以下功能：a.
自校；
数据的贮存及保持；
数据的输出接口；
其他功能。
4.4结构
4.4.1屏蔽装置
绝缘电阻表应有防止测量电路泄漏电流影响的屏蔽装置和独立的引出屏蔽端钮，以保证满足测量精度的要求。
4.4.2接线端钮
绝缘电阻表接线端钮应采用绝缘材料制成且不易拧掉的端钮帽，但屏蔽端钮允许采用金属材料端钮帽。
绝缘电阻表测量端钮中的接地端钮应为正极性，线路端钮应为负极性。4.4.3绝缘电阻表印制电路板及端钮的电气间隙与爬电距离应符合GB3836.4第4.6条的有关规定。
4.4.4其他结构要求
应符合MT209第7章、第8章、第9章及第11.3条的有关规定。4.5外观
4.5.1绝缘电阻表外壳不应有明显的凹痕、划伤、裂缝、变形等现象。4.5.2开关、按键应操作灵活可靠。4.5.3所有标志应清晰端正，安装牢固。4.6电气安全
4.6.1绝缘电阻
绝缘电阻表所有电路与外壳之间的绝缘电阻以及引出端钮与外壳之间的绝缘电阻应不低于表1的规定。
端钮对外壳
端钮电压≤1kv
端钮电压>1kv
其他部位对外壳
湿热试验后
阻，Ma
4.6.2绝缘强度
a绝缘电阻表输出最大电流为10mA以下时测量电路与外壳之间能承受历时1min的交流459
MT413—1995

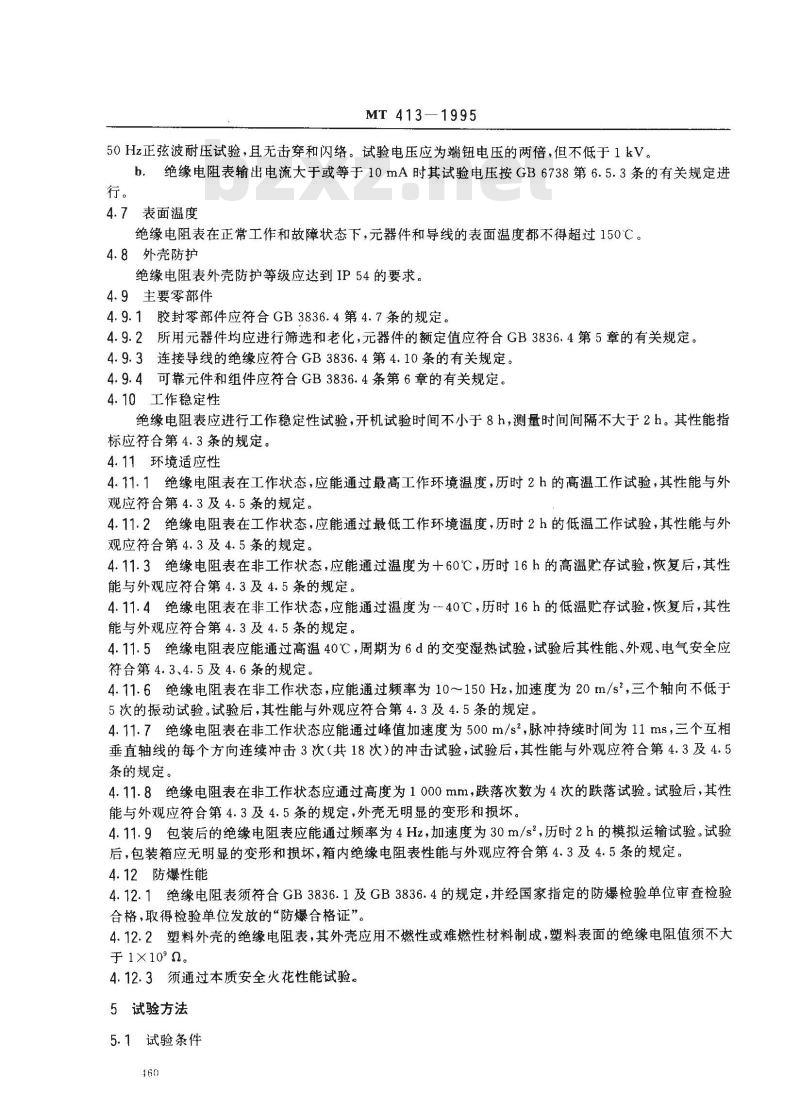

50Hz正弦波耐压试验，且无击穿和闪络。试验电压应为端钮电压的两倍，但不低于1kV。b.绝缘电阻表输出电流大于或等于10mA时其试验电压按GB6738第6.5.3条的有关规定进行。
4.7表面温度
绝缘电阻表在正常工作和故障状态下，元器件和导线的表面温度都不得超过150℃。4.8外壳防护
绝缘电阻表外壳防护等级应达到IP54的要求。4.9主要零部件
4.9.1胶封零部件应符合GB3836.4第4.7条的规定。4.9.2所用元器件均应进行筛选和老化，元器件的额定值应符合GB3836.4第5章的有关规定。4.9.3连接导线的绝缘应符合GB3836.4第4.10条的有关规定。4.9.4可靠元件和组件应符合GB3836.4条第6章的有关规定。4.10工作稳定性
绝缘电阻表应进行工作稳定性试验，开机试验时间不小于8h，测量时间间隔不大于2h。其性能指标应符合第4.3条的规定。
4.11环境适应性
4.11.1绝缘电阻表在工作状态，应能通过最高工作环境温度，历时2h的高温工作试验，其性能与外观应符合第4.3及4.5条的规定。4.11.2绝缘电阻表在工作状态，应能通过最低工作环境温度，历时2h的低温工作试验，其性能与外观应符合第4.3及4.5条的规定。4.11.3绝缘电阻表在非工作状态，应能通过温度为十60℃，历时16h的高温贮存试验，恢复后，其性能与外观应符合第4.3及4.5条的规定。4.11.4绝缘电阻表在非工作状态，应能通过温度为一40℃，历时16h的低温贮存试验，恢复后，其性能与外观应符合第4.3及4.5条的规定。4.11.5绝缘电阻表应能通过高温40℃，周期为6d的交变湿热试验，试验后其性能、外观、电气安全应符合第4.3、4.5及4.6条的规定。4.11.6绝缘电阻表在非工作状态，应能通过频率为10～150Hz，加速度为20m/s2，三个轴向不低于5次的振动试验。试验后，其性能与外观应符合第4.3及4.5条的规定。4.11.7绝缘电阻表在非工作状态应能通过峰值加速度为500m/s，脉冲持续时间为11ms，三个互相垂直轴线的每个方向连续冲击3次（共18次)的冲击试验，试验后，其性能与外观应符合第4.3及4.5条的规定。
4.11.8绝缘电阻表在非工作状态应通过高度为1000mm，跌落次数为4次的跌落试验。试验后，其性能与外观应符合第4.3及4.5条的规定，外壳无明显的变形和损坏。4.11.9包装后的绝缘电阻表应能通过频率为4Hz，加速度为30m/s2历时2h的模拟运输试验。试验后，包装箱应无明显的变形和损坏，箱内绝缘电阻表性能与外观应符合第4.3及4.5条的规定。4.12防爆性能
4.12.1绝缘电阻表须符合GB3836.1及GB3836.4的规定，并经国家指定的防爆检验单位审查检验合格，取得检验单位发放的“防爆合格证”。4.12.2塑料外壳的绝缘电阻表，其外壳应用不燃性或难燃性材料制成，塑料表面的绝缘电阻值须不大于 1×10°2。
4.12.3须通过本质安全火花性能试验。5试验方法
5.1试验条件
MT 413-1995

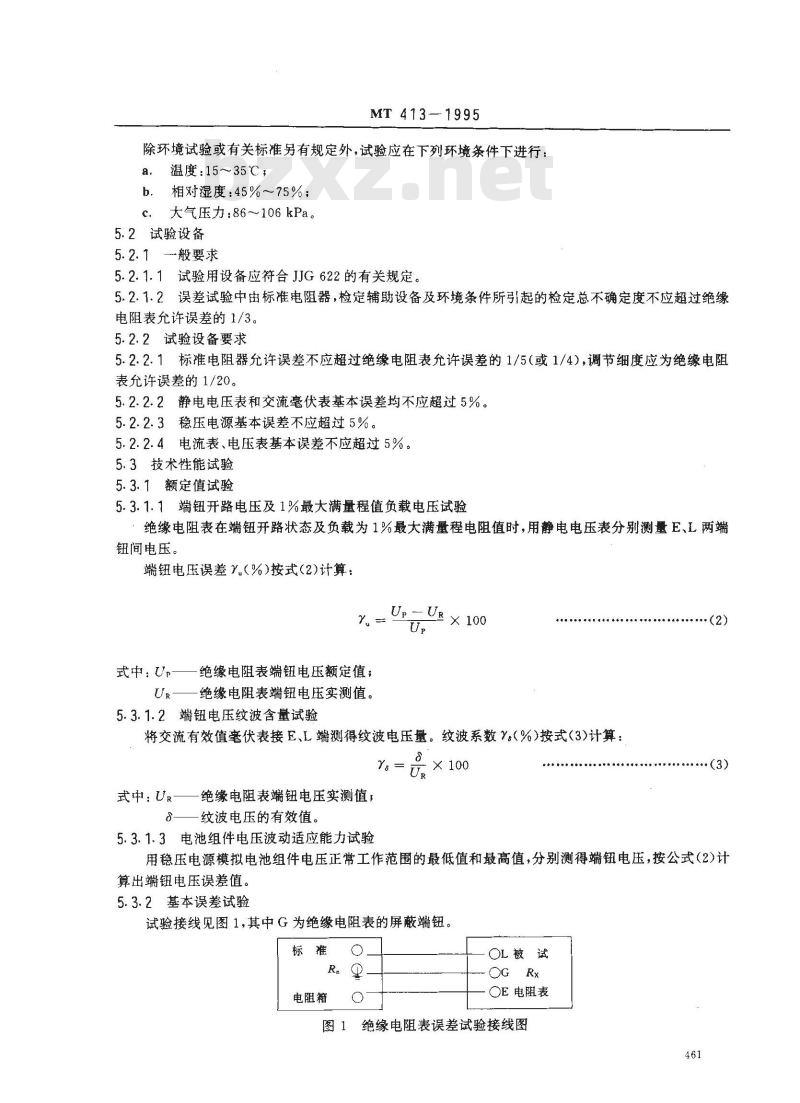

除环境试验或有关标准另有规定外，试验应在下列环境条件下进行：温度：15~～35℃，
相对湿度：45%~75%；
大气压力：86～106kPa。
5.2试验设备
5.2.1-般要求
5.2.1.1试验用设备应符合JJG622的有关规定。5.2.1.2误差试验中由标准电阻器，检定辅助设备及环境条件所引起的检定总不确定度不应超过绝缘电阻表允许误差的1/3。
5.2.2试验设备要求
5.2.2.1标准电阻器允许误差不应超过绝缘电阻表允许误差的1/5（或1/4)，调节细度应为绝缘电阻表允许误差的1/20。
5.2.2.2静电电压表和交流毫伏表基本误差均不应超过5%。5.2.2.3稳压电源基本误差不应超过5%。5.2.2.4电流表、电压表基本误差不应超过5%。5.3技术性能试验
5.3.1额定值试验
5.3.1.1端钮开路电压及1%最大满量程值负载电压试验绝缘电阻表在端钮开路状态及负载为1%最大满量程电阻值时，用静电电压表分别测量E、L两端钮间电压。
端钮电压误差%(%)按式(2)计算：Up Ur
式中：Up——绝缘电阻表端钮电压额定值：Ur——绝缘电阻表端钮电压实测值。5.3.1.2端钮电压纹波含量试验
将交流有效值毫伏表接E、L端测得纹波电压量。纹波系数（%)按式(3)计算：Y
式中：UR-
绝缘电阻表端钮电压实测值；
纹波电压的有效值。
5.3.1.3电池组件电压波动适应能力试验×100
（2）
（3）
用稳压电源模拟电池组件电压正常工作范围的最低值和最高值，分别测得端钮电压，按公式(2)计算出端钮电压误差值。
5.3.2基本误差试验
试验接线见图1，其中G为绝缘电阻表的屏蔽端钮。标准
电阻箱
OL被试
OE电阻表
图1绝缘电阻表误差试验接线图
MT 413--1995
在绝缘电阻表的每个量程范围内，均勾地选取被试电阻值，此电阻值由产品标准明确规定。调节标准电阻箱的标准电阻，使绝缘电阻表上显示选定的被试电阻值，读取标准电阻箱上的实际电阻值，绝对误差按以下公式计算：△=Rx -R,
式中：Rx—绝缘电阻表显示值；R。—电阻箱实际值。
5.3.3分辨力试验
接线见图1。将绝缘电阻表置于最小量程档，置标准电阻箱的电阻值为R1，然后微调标准电阻箱，使绝缘电阻表显示值在末位上变化一个字，此时标准电阻箱的电阻值为R2。分辨力按式(5)计算：
AR = IR2 — R1
5.3.4本质安全参数测量
5.3.4.1在充足电或新的电池组件的两端，分别接入电压表和电流表，测得电池组件的开路电压和短路电流。
5.3.4.2在正常工作的绝缘电阻表测量端钮上，接入静电电压表和电流表，测得绝缘电阻表的开路电压和短路电流。
5.3.5功能试验
5.3.5.1量程选择功能试验
调节各量程，分别按5.3条的规定进行。5.3.5.2欠压显示功能试验
用稳压电源模拟电池组件电压，调稳压电源的输出电压，当电压低于规定值时，欠压指示应显示。5.3.5.3选择功能试验
由各自的产品标准中明确规定。5.4结构检查
5.4.1按MT210第5章有关规定进行，对与防爆性能有关的零部件、元器件及其结构按GB3836.1及GB3836.4的有关规定进行。
5.4.2屏蔽装置作用试验
在接地端钮和屏蔽端钮间，以及线路端钮和屏蔽端钮间接入阻值为1%最大满量程值的电阻，按第5.3.2条进行误差试验。
5.5外观检查
按MT210第5章的有关规定进行。5.6电气安全试验
5.6.1绝缘电阻试验免费标准下载网bzxz
按MT210第7章有关规定进行。
5.6.2绝缘强度试验
按MT210第8章的规定进行。
5.7表面温度试验
按MT210第11章的有关规定进行。5.8外壳防护试验
MT 413-—1995
按GB4942.2第5章、第6章及第7章的规定进行。5.9工作稳定性试验
绝缘电阻表处于工作状态，开机时间以及测量时间间隔应符合第4.10条的规定，且按第5.3条测量技术性能。
5.10工作环境高温试验
按MT210第23章有关规定进行。
5.11工作环境低温试验
按MT210第23章有关规定进行。
5.12贮存环境高温试验
按MT210第24章有关规定进行。
5.13贮存环境低温试验
按MT210第24章有关规定进行。
5.14湿热试验
按MT210第28.2.1条的规定进行。5.15振动试验
按MT210第25章有关规定进行。
5.16冲击试验
按MT210第26章有关规定进行。
5.17跌落试验
按MT210第15.2.1条的规定进行。5.18运输试验
按MT210第27章的有关规定进行。5.19表面绝缘电阻试验
按MT210第22章有关规定进行。
5.20防爆审查及本质安全火花试验由国家指定的防爆检验单位按GB3836.1及GB3836.4的有关规定进行。6检验规则
6.1检验分类
检验分为出厂检验和型式检验。6.2检验项目
出厂检验和型式检验项目应符合表2的规定。表2
端钮电压
项目名称
1%最大满量程电阻时的端钮电压纹波
电池组件电压波动适应能力
基本误差
技术要求
试验方法
出厂检验
型式检验
分辨力
项目名称
本质安全参数
结构及主要零部件
绝缘电阻
绝缘强度
表面温度
外壳防护
工作稳定性
工作环境高温
工作环境低温
贮存环境高温
贮存环境低温
表面绝缘电阻
防爆审查及本质安全火花试验
注：表示需进行检验的项目。
MT 413-1995
续表2
技术要求
试验方法
6.3出厂检验
出厂检验由制造厂质量检验部门逐台进行，合格产品应给予合格证。型式检验
6.4.1有下列情况之一时，必须进行型式检验：新产品定型时；
产品转厂生产时；
出厂检验
正常生产后，当结构、工艺、材料有较大改变且可能影响产品性能时；正常生产时，每三年一次；
停产一年恢复生产时；
国家质量监督机构提出要求时。型式检验
MT 413-1995
6.4.2抽样与检验规则应符合MT211第9.4条的规定，并在产品标准中明确规定。7标志、包装、运输和贮存
7.1标志
7.1.1产品标志
7.1.1.1绝缘电阻表须在外壳明显位置牢固地设置铭牌和永久性凸纹标志“Ex”。7. 1. 1. 2
铭牌内容
右上方有明显的“Ex”字样；
名称和型号，
防爆标志；
测量端输出额定电压；
电池型号与数量；
电池最高电压及最大短路电流，防爆合格证号；
安全标志编号；
出厂日期及编号；
制造广名。
7.1.1.3绝缘电阻表应其备煤矿安全标志\MA”7.1.1.4绝缘电阻表在明显位置应设置计量标志\CMC\和计量器具生产许可证编号。7.1.1.5测量端钮应分别标有\L”（线路端），“E”（接地端）和\G”（屏蔽端）等符号。7.1.2包装标志
产品外包装上的字样和标志应符合GB191的有关规定。7.2包装
7.2.1绝缘电阻表应按ZBY003的规定，作防雨、防潮、防包装。随机文件和附件应有：
产品合格证；
产品使用说明书，
装箱单；
其它必要的资料；
备附件。
7.3运输
7.3.1包装后的绝缘电阻表能适应于各种运输方式。7.3.2在运输过程中不得遭受强烈囊动、碰撞以及雨雪的侵袭和暴晒。7.4存
产品应贮存在干燥、通风条件良好的仓库，周围无腐蚀性气体，在温度为一10～十50℃，相对湿度不大于80%的环境条件中，贮存期应为一年以上。8质量保证
产品自出厂日起，一年内出现质量问题，生产厂负责包修、包换。465
附加说明：
MT413—1995
本标准由煤炭工业部煤矿专用设备标准化技术委员会提出。本标准由煤矿专用设备标准化技术委员会通信监控设备分会归口。本标准由煤炭科学研究总院合肥研究所和安徽省准北市电气控制设备厂负责起草。本标推主要起草人程文楷、刘永平、周运动。本标准由煤炭科学研究总院合肥研究所负责解释466
