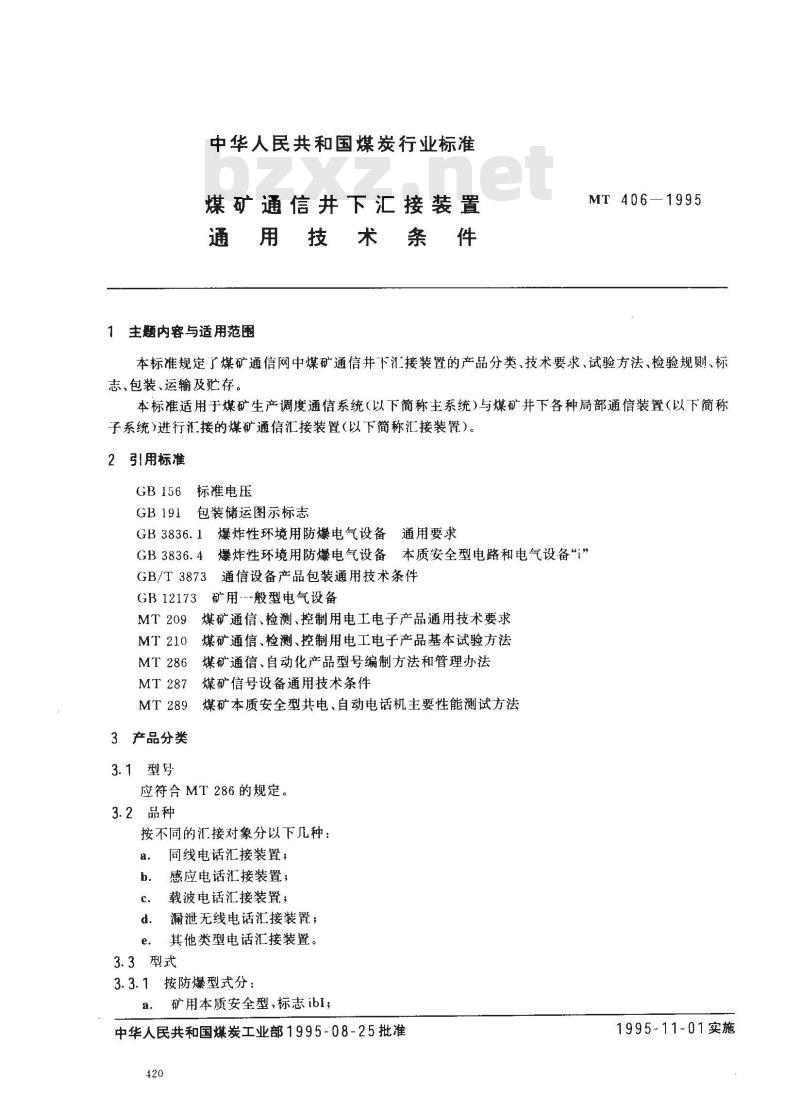

【煤炭行业标准(MT)】 煤矿通信井下汇接装置通用技术条件

中华人民共和国煤炭行业标准
煤矿通信井下汇接装置
通用技
术条件
1主题内容与适用范围
MT 406-1995
本标准规定了煤矿通信网中煤矿通信井下汇接装置的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于煤矿生产调度通信系统（以下简称主系统）与煤矿井下各种局部通信装置（以下简称子系统)进行汇接的煤矿通信汇接装置（以下简称汇接装置）。2引用标准
GB156标准电压
GB191包装储运图示标志
GB 3836.1
GB/T 3873
爆炸性环境用防爆电气设备通用要求爆炸性环境用防爆电气设备本质安全型电路和电气设备“i”通信设备产品包装通用技术条件矿用·般型电气设备
GB 12173
煤矿通信、检测、控制用电工电子产品通用技术要求MT209
MT 210
MT 286
MT 287
MT 289
3产品分类
3.1型号
煤矿通信、检测、控制用电工电子产品基本试验方法煤矿通信、自动化产品型号编制方法和管理办法煤矿信号设备通用技术条件
煤矿本质安全型共电、自动电话机主要性能测试方法应符合MT286的规定。
3.2品种
按不同的汇接对象分以下几种：同线电话汇接装置；
感应电话汇接装置：
载波电话汇接装置；
漏泄无线电话汇接装置；
其他类型电话汇接装置。
3.3型式
3.3.1按防爆型式分：
a。矿用本质安全型，标志ibl；中华人民共和国煤炭工业部1995-08-25批准420
1995-11-01实施

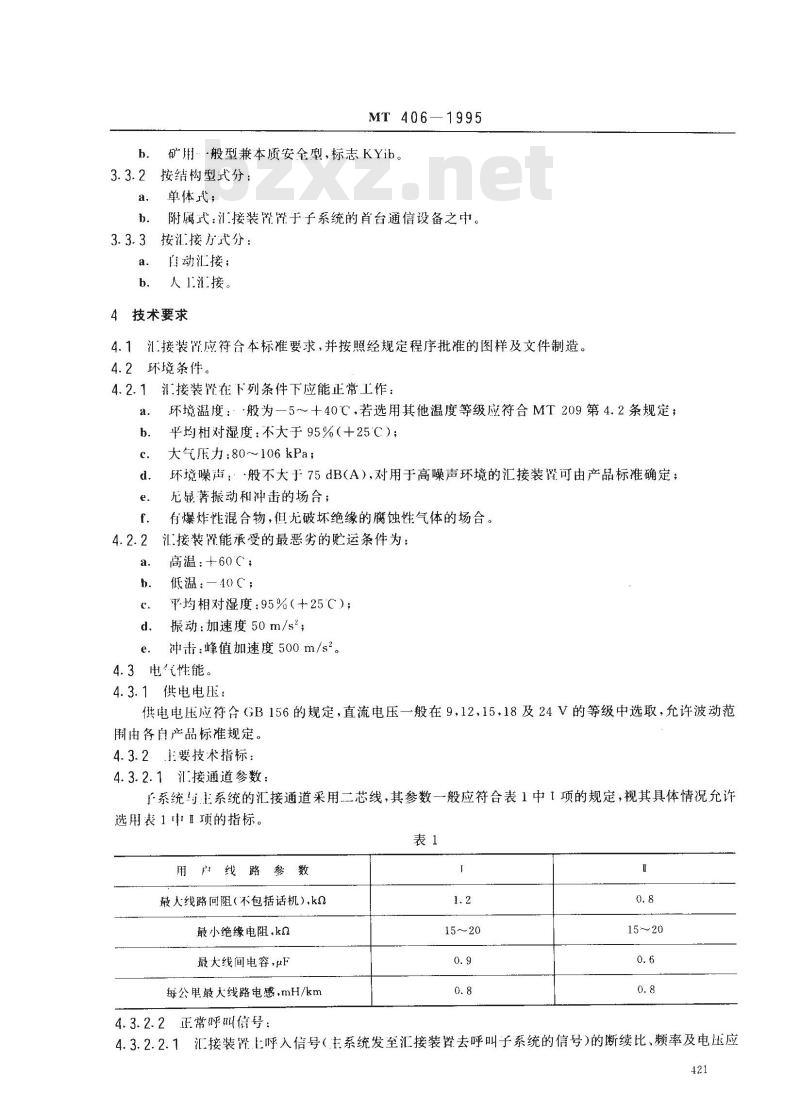

MT 406—1995
矿用·般型兼本质安全型，标志KYib。3.3.2按结构型式分：
单体式；
附属式：汇接装置置于子系统的首台通信设备之中。3.3.3
按汇接方式分：
自动汇接；
人汇接。
4技术要求
汇接装置应符合本标准要求，并按照经规定程序批准的图样及文件制造。4.2环境条件。
汇接装置在下列条件下应能正常工作：4.2.1
环境温度：般为一5~～+40℃C，若选用其他温度等级应符合MT209第4.2条规定；平均相对湿度：不大于95%（+25C）；大气压力：80～106kPa；
环境噪声：般不大于75dB(A），对用于高噪声环境的汇接装置可由产品标准确定；无显菁振动和冲击的场合；
有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。汇接装置能承受的最恶劣的贮运条件为：高温：+60℃；
低温：一40C;
平均相对湿度：95%（+25℃）；振动：加速度50m/s\；
冲击：峰值加速度500m/s2。
4.3电气性能。
4.3.1供电电压：
供电电压应符合GB156的规定，直流电压一般在9，12，15，18及24V的等级中选取，允许波动范围由各自产品标准规定。
4.3.2主要技术指标：
4.3.2.1汇接通道参数：
了系统与系统的汇接通道采用二芯线，其参数一般应符合表1中「项的规定，视其具体情况允许选用表1中项的指标。
用产线路参数
最夫线路回阻（不包括话机），k最小绝缘电阻，ka
最大线间电容，uF
每公里最大线路电感，mH/km
4.3.2.2正常呼叫信号：
4.3.2.2.1汇接装置上呼入信号（主系统发至汇接装置去呼叫子系统的信号）的断续比、频率及电压应421
MT 406—1995
苟被汇接的主系统相符合，其断续比-般为1：1或1：4，频率一般为300Hz，月在各自产品标准中明确规定。
4.3.2.2.2汇接装置上呼出信号（转发子系统发来的去呼叫调度的信号）应与被汇接的主系统信号应答要求相符合，并在各自产品标准中明确规定。上呼出信号-般应为以下任种：
a.摘机信号：闭合a、b线；
b．音频信号：在汇接装贸音频出口处的电平应为OdB。4.3.2.2.3汇接装置下呼出信号（转发主系统发来的去呼叫子系统的信号）以及下呼入信号（子系统发至汇接装置去呼叫调度的信号）应与被汇接的子系统的要求相符合，并在各自产品标准中明确规定。4.3.2.3紧急呼叫信号：
紧急呼叫信号应区别于正常呼叫信号，其呼叫方式及参数应与被汇接的主系统及子系统的要求相符合，并在备自产品标准中明确规定4.3.2.4话音电平：
正常通话时，汇接装置接收主系统发来的最小话音电平应不大于一15dB，子系统发来的话音电平经汇接装转发后输出应不低于0dB。汇接装置与子系统汇接的话音电平由各自产品标准规定。4.3.2.5本质安全参数：
有关本质安全指标及参数应根据各自产品的情况，在产品标准中明确规定。4.3.2.6声光显示：
汇接装置的报警及声光显示应符合MT287第4.3条的规定。4.3.3功能：
4.3.3.1转发正常呼叫信号、紧急呼叫信号及通播呼叫信号。4.3.3.2沟通（接续）主系统与子系统之间的话路。4.3.3.3实现子系统与主系统之间的电平转换，在要求的最大通信距离范围内能正常呼叫与通话。4.3.3.4通话结束后，应能按预定的时间拆除话路。4.3.3.5汇接装算中的电话机性能应符合MT289的有关规定，4.3.3.6其他功能曲各自产品标准规定。4.4电源波动适应能力：
供电电压在产品标准规定的允许电压波动范围内波动时，汇接装置应能正常工作，其电气性能应符合备自产品标准的规定。
4.5外观：
4.5.1表面平整，无损伤和疤痕，金属零部件应无锈蚀。4.5.2标志及铭牌应完整、清晰、牢固。4.5.3按键、开关等活动部件应灵活可靠。4.5.4紧固件应无松动。
4.6结构：
4.6.1电气间隙与爬电距离、主要零部件与元器件、接地及结构的-般要求应符合MT209第7章、第8章、第9章及第11.3条规定。
4.6.2对矿用：-般兼本质安全型汇接装置还应符合GB12173第4.1.2条～4.1.7条的规定。4.7外壳防护性能：
汇接装准应是备不低于1P43的防护外壳。对用于采掘T.作面的汇接装置应具备IP54的防护外壳。4.8电气安全：
4.8.1带电回路与接地（或外壳）间的绝缘电阻应符合MT209第11.1条规定。测量部位应在产品标准中明确规定。
MT 406—1995

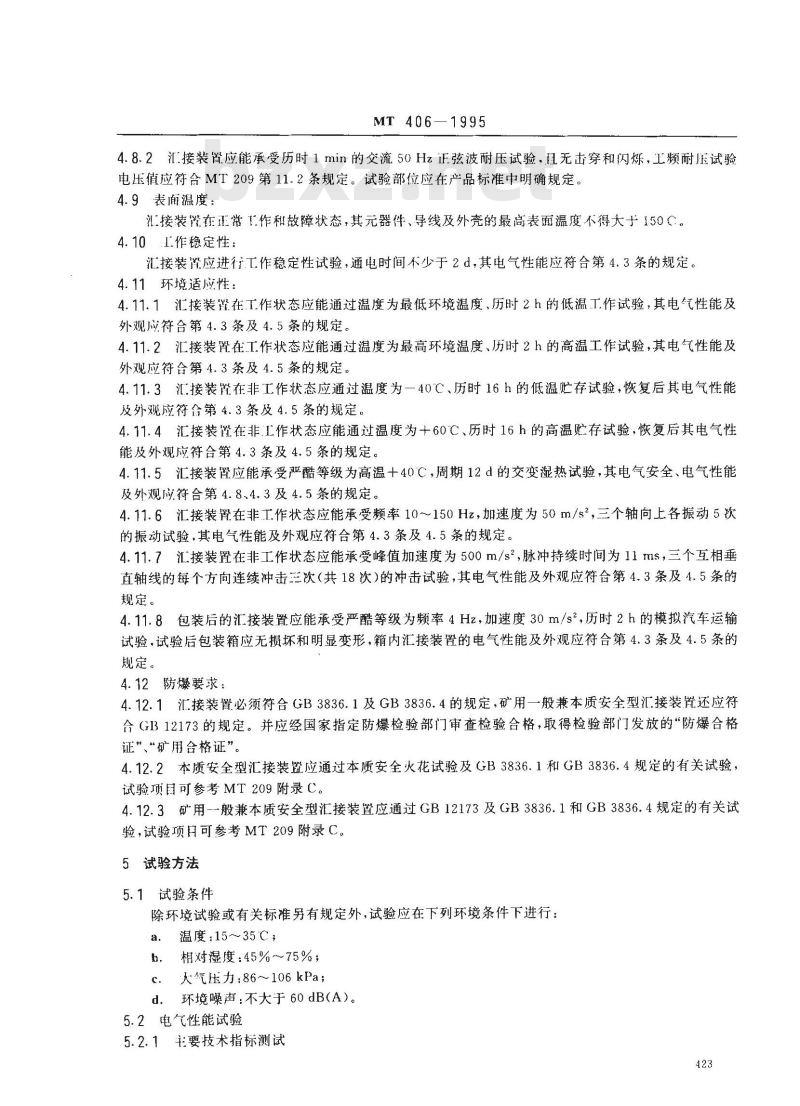

4.8.2汇接装置应能承受历时1min的交流50Hz正弦波耐压试验，1无击穿和闪炼，工频耐试验电压值应符含MT209第11.2条规定。试验部位应在产品标准中明确规定。4.9表面温度：
汇接装翼在正常I作和故障状态，其元器件、导线及外壳的最高表面温度不得大于150C。4.101.作稳定性：
汇接装资应进行工.作稳定性试验，通电时间不少于2d，其电气性能应符合第4.3条的规定，4.11环境适应性：
4.11.1汇接装置在工作状态应能通过温度为最低环境温度、历时2h的低温工作试验，其电气性能及外观应符合第4.3条及4.5条的规定。4.11.2汇接装置在工作状态应能通过温度为最高环境温度、历时2h的高温工作试验，其电气性能及外观应符合第4.3条及4.5条的规定。4.11.3汇接装置在非工作状态应通过温度为一40℃、历时16h的低温贮存试验，恢复后其电气性能及外观应符合第4.3条及4.5条的规定。4.11.4汇接装置在非.工作状态应能通过温度为+60℃、历时16h的高温贮存试验，恢复后其电气性能及外观应符合第4.3条及4.5条的规定。4.11.5汇接装置应能承受严酷等级为高温+40℃，周期12d的交变湿热试验，其电气安全、电气性能及外观应符合第4.8、4.3及4.5条的规定。4.11.6汇接装置在非T.作状态应能承受频率10~150Hz，加速度为50m/s2，三个轴向上各振动5次的振动试验，其电气性能及外观应符合第4.3条及4.5条的规定。4.11.7汇接装置在非工作状态应能承受峰值加速度为500m/s2,脉冲持续时间为11ms，三个互相垂直轴线的每个方向连续冲击三次（共18次）的冲击试验，其电气性能及外观应符合第4.3条及4.5条的规定。
4.11.8包装后的汇接装置应能承受严酷等级为频率4Hz，加速度30m/s，历时2h的模拟汽车运输试验，试验后包装箱应无损坏和明显变形，箱内汇接装置的电气性能及外观应符合第4.3条及4.5条的规定。
4.12防爆要求：
4.12.1汇接装置必须符合GB3836.1及GB3836.4的规定，矿用一般兼本质安全型汇接装置还应符合GB12173的规定。并应经国家指定防爆检验部门审查检验合格，取得检验部门发放的“防爆合格证”、“矿用合格证”。
4.12.2本质安全型汇接装置应通过本质安全火花试验及GB3836.1和GB3836.4规定的有关试验试验项国可参考MT209附录C。
4.12.3矿用--般兼本质安全型汇接装置应通过GB12173及GB3836.1和GB3836.4规定的有关试验，试验项目可参考MT209附录C。5试验方法
5.1试验条件
除环境试验或有关标准另有规定外，试验应在下列环境条件下进行：a．温度：1535C；
相对湿度：45%~75%；
c.．大气压力：86～106kPa；
d．环境噪声：不大于60 dBA）。5.2电气性能试验
5.2.1主要技术指标测试
5.2.1.1试验仪表及设备：下载标准就来标准下载网
5.2.1.1.1仪表及设备的-般要求：a.
MT 406--1995
测址仪表的精度应保证所测指标的精度要求；测量仪表及设备的选型应符合所测性能的特性。5.2.1.1.2选频电平表：
平衡输入：高阻阻抗不小于30kQ；选频范围：50Hz～10kHz；
选频特性：≤8Hz；
测量电平范围：—80～20dB。
5. 2. 1. 1. 3
音频振荡器：
平衡输出：阻抗分0Q和600Q二档；频率范围：包含300~3400Hz；
输出电平范围：—40～十20dB。5.2.1.1.4频率计：
测量范围:10 Hz～1MHz;
d，测量误差：±0.1Hz。
5.2.1.1.5直流稳压电源：
输出电压等级为：60，48或24V，应符合被测系统中馈电桥的要求。5.2.1.1.6馈电桥：
馈电桥线路见图1，其中电感L分为两组相对称的线圈，其串接总电感应不小于10H（在直流60mA时用200Hz、1V信号测定）；电源电压E及每组线圈的直流电阻应符合表2的规定。图1
电源电压(E),V
5.2.1.1.7数字式多用表：
能测量直流电压、直流电流和电阻；a.
准确度不低于1.0级。
5.2.1.1.8铃流源：
带断续比指示灯；
应与主系统铃流发生器参数相一致。每组直流电阻，
500±5
400±4
200±2
MT406—1995
5.2.1.1.9交流式直流供电电源：电压等级应符合各自产品标准供电电源的要求5.2.1.1.10主系统用户电路：应与被汇接的主系统用户电路相一致。5.2.1.1.11子系统首台：应与被汇接的子系统首台相一致。5.2.1.2试验方法：
5.2.1.2.1呼叫信号及其转换试验：5.2.1.2.1.1按图2连接设备。
多用表
发生器
主系统
用户电路
子系统
5.2.1.2.1.2调度呼叫了系统：发铃流，在预置的次数之前汇接装置中的电话一直响铃。待发到规定的预留次数后，汇接装置内的a、b线闭合，铃声止。此时多用表有直流指示，示值应符合被汇接主系统调度总机摘机灵敏度要求。同时汇接装置自动或人工输出控制信号，子系统首台处于扩音状态，并测试控制信号应符合被汇接子系统的要求。5.2.1.2.1.3子系统呼叫调度：按下子系统首台上的相应按钮，主系统用户电路的摘机灯亮，同时测量汇接装置的输出信号应符合主系统的要求。5.2.1.2.1.4从下向上发紧呼：按下汇接装置（或子系统）上的紧呼按钮，用户电路的紧呼灯闪亮，同时测试其呼叫方武与参数。
5.2.1.2.2话音转换电平测试：
5.2.1.2.2.1汇接装置转发主系统至子系统的电平测量。按图3连接设备。
音频落器
馈电桥
电平表
子系统
电平表
汇接装置置于摘机状态。调音频振荡器使电平表dB,示值为一15dB，电平表dB，的示值应不小于子系统的要求。
5.2.1.2.2.2汇接装置转发子系统至主系统的电平测量。按图4连接设备。
馈电桥
电平表
MT 406
电平表
音频振荡器
汇接装置置于摘机状态。调音频振荡器输出使电平表dB，示值为子系统输出要求的电平值，此时电平表dB示值应不小于0dB。
5.2.1.2.3本安指标及参数测试：由各自产品标准自定。
5.2.1.2.4声光显示信号测试：
按MT287第5章的有关规定进行。5.2.2功能试验：
5.2.2.1试验仪表及设备：
5.2.2.1.1被汇接主系统调度总机：能满足汇接装置功能测试要求。5.2.2.1.2被汇接子系统：能满足汇接装置功能测试要求5.2.2.1.3矿用仿真线：
长度为10km或15km的矿用仿真线，其每公里网络应符合图5规定。其中，R为19土0.4Q；L为0.2+0.04mH;C为0.06±0.0012μF。R
5.2.2.2试验设备连接：
按图6连接设备。
主系统
调度总机
5.2.2.3试验方法：
仿真线
子系统
5.2.2.3.1各种呼叫转换及通话功能试验：5.2.2.3.7.7主系统（调度）呼叫子系统：调度总机发铃流，待发铃次数至产品标准规定预置次数时，汇接装置自动摘机，铃流止，此时沟通话路，子系统处于扩音状态，调度可直呼被叫。426
MT 406--1995
5.2.2.3.1.2子系统呼叫主系统（调度）：出子系统发呼叫信号，接装解接收后，转发给主系统呼叫信号（或闭合a、b线或发信号），主系统调度总机台上有可见可闻倍号，调度应答，话路接通，可进行通话。5.2.2.3.1.3紧呼主系统：汇接装置或子系统发紧呼信号，调度总机应有可见可闻的紧呼信号，调度优先应答，话路接通。
5.2.2.3.2话路拆除功能试验：
主系统与子系统处于通话状态时，由话音或人工使汇接装臂保持话路。话音结束，在达到各自产品标准规定的时间时，汇接装置自动或人工断开话路5.2.2.3.3其他功能试验：
由各自产品标准自定。
5.2.3汇接装貿中电话机的性能试验：按MT289的有关规定进行。
5.3电源波动适应能力试验
按MT210第10章的规定进行。
5.4结构检查
按MT210第5章的有关规定进行。5.5外规检查
按MT210第5章的有关规定进行。5.6外壳防护性能试验
按MT210第16章的规定进行。
5.7绝缘电阻测量
按MT210第7章的规定进行。
5.8T频耐压试验
按MT210第8章的规定进行。
5.9表面温度试验
按MT210第11章的规定进行。
5.10工作稳定性试验
汇接装留处于通电状态，通电时间应符合第4.10条规定，每隔8h按5.2条测量其电气性能。5.11低温工作试验
按MT210第23章规定进行。
5.12高温T作试验
按MT210第23章规定进行。
5.13低温购存试验
按MT210第24章规定进行。
5.14高温贮存试验
按MT210第24章规定进行。
5.15湿热试验
按MT210第28.2.1条规定进行，试验时样机按正常工作状态放。5.16振动试验
按MT210第25章规定进行。
5.17冲击试验
按MT210第26章规定进行。
5.18运输试验
按MT210第27.2.1条的规定进行。427
5.19矿用及防爆审查与试验
MT 406-
—1995
按GB3836.1、GB3836.4及GB12173的有关规定进行。6检验规则
6.1汇接装置在定型和生产过程中必须通过本标准规定的试验。6.2出厂检验：
6.2.1每台汇接装置需进行出厂检验，出厂检验由制造厂质检部门进行，合格产品应给予合格证。6.2.2试验项目按表3中出厂检验的规定进行。6.2.3出厂检验各项指标须符合各自产品标准要求，有一项不合格则该产品不合格。若出现轻缺陷，允许返修成合格品；若出现重缺陷，则应返工，并重新试验。6.3型式检验：
在下列情况之时，应进行型式检验：汇接装置定型时；
正常生产后，当结构、材料、工艺有较大改变而可能影响性能时；正常生产时，每五年进行一次；停产年，恢复生产时；
质基不稳定时；
国家质检机构提出进行型式检验时。6.3.2
试验项国按表3中型式检验的规定进行。样机应在出厂检验合格的产品中按一定比例抽取，数量不得少于1台。6.3.3
6.3.4型式检验各项指标应符合要求。试验中任一项不合格，应查明原因，提出故障分析报告，并对该项重新进行试验，如仍不合格，则整个型式检验不合格。表3
试验项目
电气性能试验
电源波动适应能力试验
结构检查
外观检查
外壳防护性能试验
绝缘电阻测量
.L频耐压试验
表面温度测量
工作稳定性试验
低温T作试验
高温工作试验
低温贮存试验
技术要求
第4.3条
第4.4条
第4.6条
第4.5条
第4.7条
第4.8.1条
第4.8.2条
第4.9条
第4.10条
第4.11.1条
第4.11.2条
第4.11.3条
试验方法
第5.2条
第5.3条
第5.4条
第5.5条
第5.6条
第5.7条
第5.8条
第5.9条
第5.10条
第5.11条
第5.12条
第5.13条
出厂检验
型式检验
试验项目
高温此存试验
凝热试验
振动试验
冲击试验
运输试验
矿用及防爆审查与试验
注：“）\表示需要进行检验的项目。标志、包装、运输及贮存
7.1标志
7.1.1产品标志：
MT 406-1995
续表3
技术要求
第4.11.4条
第4.11.5条
第4.11.6条
第4.11.7条
第4.11.8条
第4.12条
7.1.1.1产品标志应符合MT209第14.2条规定。试验方法
第5.14条
第5.15条
第5.16条
第5.17条
第5.18条
第5.19条
7.1.1.2汇接装置外壳明显处应设置清晰的永久性防爆标志\Ex”7.1.1.3具备MA安全标志。
7.1.1.4外壳明显处设置铭牌，铭牌应清晰，其内容符合以下要求：出厂检验
型式检验
a，对本质安全型汇.接装置铭牌的内容应有：产品名称和型号，右工角有明显的“Ex”标志，防爆型式\il”，防爆合格证号，安全标志编号，关联设备名称和型号，必要的技术指标，产品编号和出厂日期及制造厂名等等；
b．对矿用…般兼本质安全型汇接装置铭牌的内容应有：产品名称和型号；右上角有明显的“Ex”标志，防爆及矿用型式，防爆及矿用合格证号，外壳防护等级，安全标志编号，关联设备名称和型号，必要的技术指标（包含本安参数），产品编号和出厂日期以及制造厂名等等。7.1.1.5接地装置附近应设置接地符号“”7.1.2包装标志：
包装则运标志应符合GB191的规定。7.1.2.1
包装箱外壁文字及标记至少有：7. 1. 2. 2
制造广名；
收货单位名称及地址；
产品型号及名称；
净重或毛重；
必要的贮运标志。
7.2包装
汇接装置应按GB3837的规定作防雨、防潮、防震包装。7. 2. 1
随机文件应有：
产品合格证：
使用说明书；
装箱单；
其他必要的技术资料。
7.3运输
MT 406-1995
包装后的汇接装置在避免雨雷直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方式。7.4贮存
包装后的汇接装置应能在温度为一10～十40（，相对湿度不大于90%的环境条件贮存18个月以t.。
8质量保证
在用产遵守产品标准规定的运输、存及使用条件下，自发货之日起18个月内，因产品质基不良而发生损坏或不能正常工作时，制造！应负责无偿修复或更换。附加说明：
本标准由煤炭工业部煤矿专用设备标准化技术委员会提出。本标准由煤炭工业部煤矿专用设备标准化技术委员会通信监控设备分会归口。本标准由煤炭科学研究总院常州自动化研究所起草。本标准主要起草人沈世庄、何年春、彭霞、沈超。430
