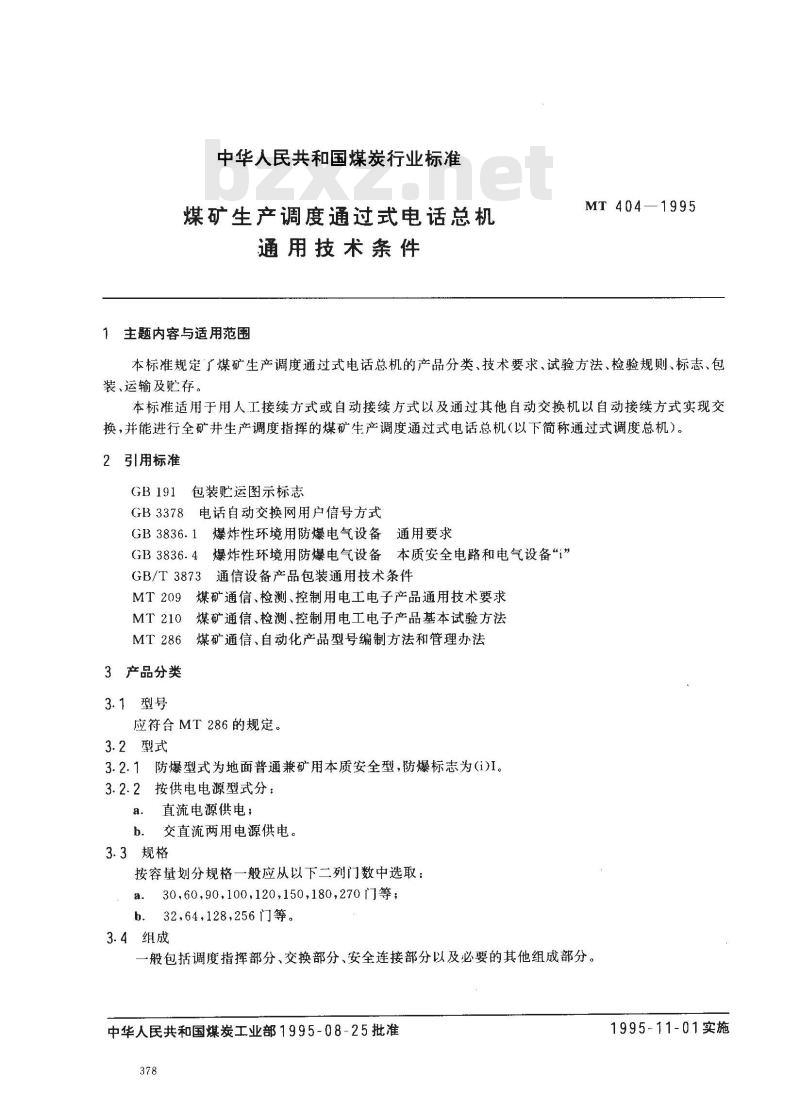

中华人民共和国煤炭行业标准
煤矿生产调度通过式电话总机
通用技术条件
1主题内容与适用范围
MT 404—1995
本标准规定厂煤矿生产调度通过式电话总机的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于用人工接续方式或自动接续方式以及通过其他自动交换机以自动接续方式实现交换，并能进行全矿井生产调度指挥的煤矿生产调度通过式电话总机(以下简称通过式调度总机）。2引用标准
GB191包装贮运图示标志
GB3378电话自动交换网用户信号方式GB3836.1爆炸性环境用防爆电气设备通用要求GB3836.4爆炸性环境用防爆电气设备本质安全电路和电气设备“i”通信设备产品包装通用技术条件GB/T 3873
煤矿通信、检测、控制用电工电子产品通用技术要求MT 209
MT210煤矿通信、检测、控制用电工电子产品基本试验方法煤矿通信、自动化产品型号编制方法和管理办法MT2862
3产品分类
3.1型号
应符合MT286的规定。
3.2型式
3.2.1防爆型式为地面普通兼矿用本质安全型，防爆标志为(i)I。3.2.2按供电电源型式分；
直流电源供电：
b．交直流两用电源供电。
3.3规格
按容量划分规格一般应从以下二列门数中选取：.
30.60,90,100,120,150,180,270门等；32,64,128,256门等。
3.4组成
一般包括调度指挥部分、交换部分、安全连接部分以及必要的其他组成部分。中华人民共和国煤炭工业部1995-08-25批准378
1995-11-01实施

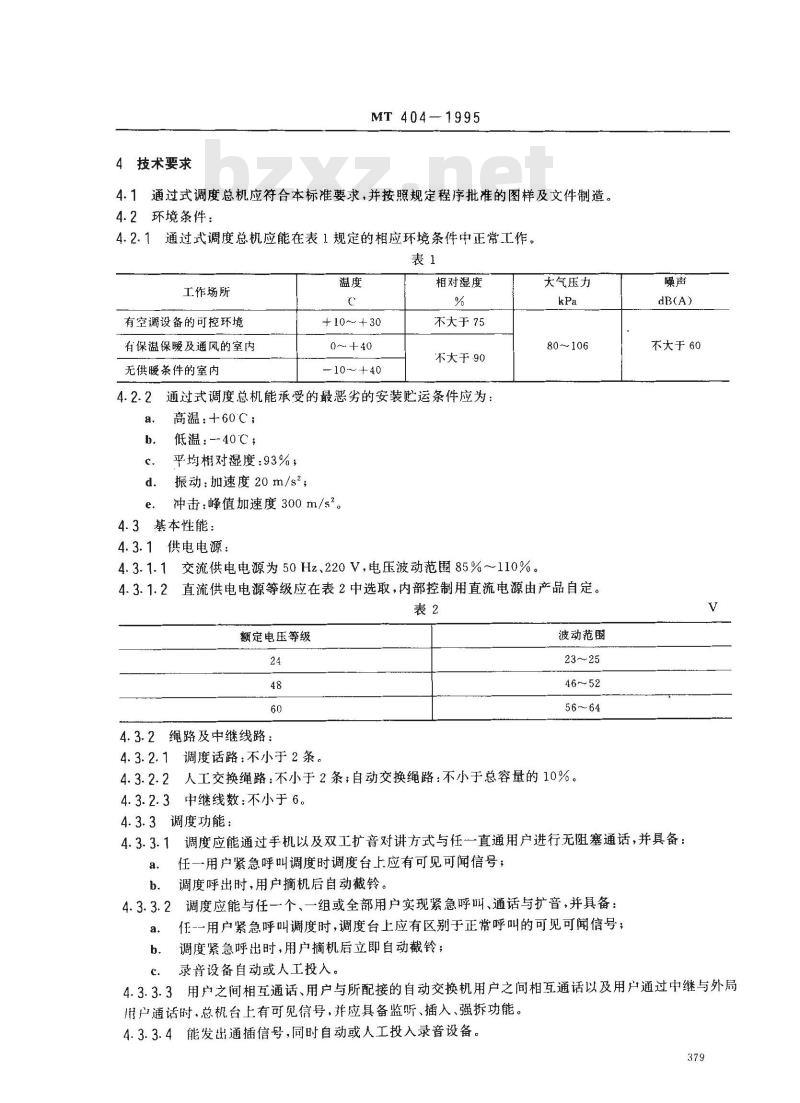

4技术要求
MT404-—1995
4.1通过式调度总机应符合本标准要求，并按照规定程序批准的图样及文件制造。4.2环境条件：
4.2.1通过式调度总机应能在表1规定的相应环境条件中正常工作。表1
工作场所
有空调设备的可控环境
有保温保暖及通风的室内
无供暖条件的室内
+10～+30
0～+40
—10～+40
相对湿度
不大于75
不大于90
通过式调度总机能承受的最恶劣的安装贮运条件应为：4.2.2
高温：+60℃；
低温：—40℃；
平均相对湿度：93%；
振动：加速度20m/s2；
冲击：峰值加速度300m/s。
4.3基本性能：
4.3.1供电电源：
4. 3. 1. 2
交流供电电源为50Hz、220V，电压波动范围85%~110%。大气压力
直流供电电源等级应在表2中选取，内部控制用直流电源由产品自定。表2
额定电压等级
4.3.2绳路及中继线路：
4.3.2.1调度话路：不小于2条。波动范围
人工交换绳路：不小于2条；自动交换绳路：不小于总容量的10%。4.3.2.2
中继线数：不小于6。
4.3.3调度功能：
4. 3. 3. 1
不大于60
调度应能通过手机以及双工扩音对讲方式与任一直通用户进行无阻塞通话，并具备：任一用户紧急呼叫调度时调度台上应有可见可闻信号；b.
调度呼出时，用户摘机后自动截铃。调度应能与任一个、一组或全部用户实现紧急呼叫、通话与扩音，并具备：4.3.3.2
任-一用户紧急呼叫调度时，调度台上应有区别于正常呼叫的可见可闻信号；调度紧急呼出时，用户摘机后立即自动截铃；V
录音设备自动或人工投入。
4.3.3.3用户之间相互通话、用户与所配接的自动交换机用户之间相互通话以及用户通过中继与外局用产通话时，总机台上有可冕信号，并应具备监听、插入、强拆功能。4.3.3.4能发出通插信号，同时自动或人工投入录音设备。379

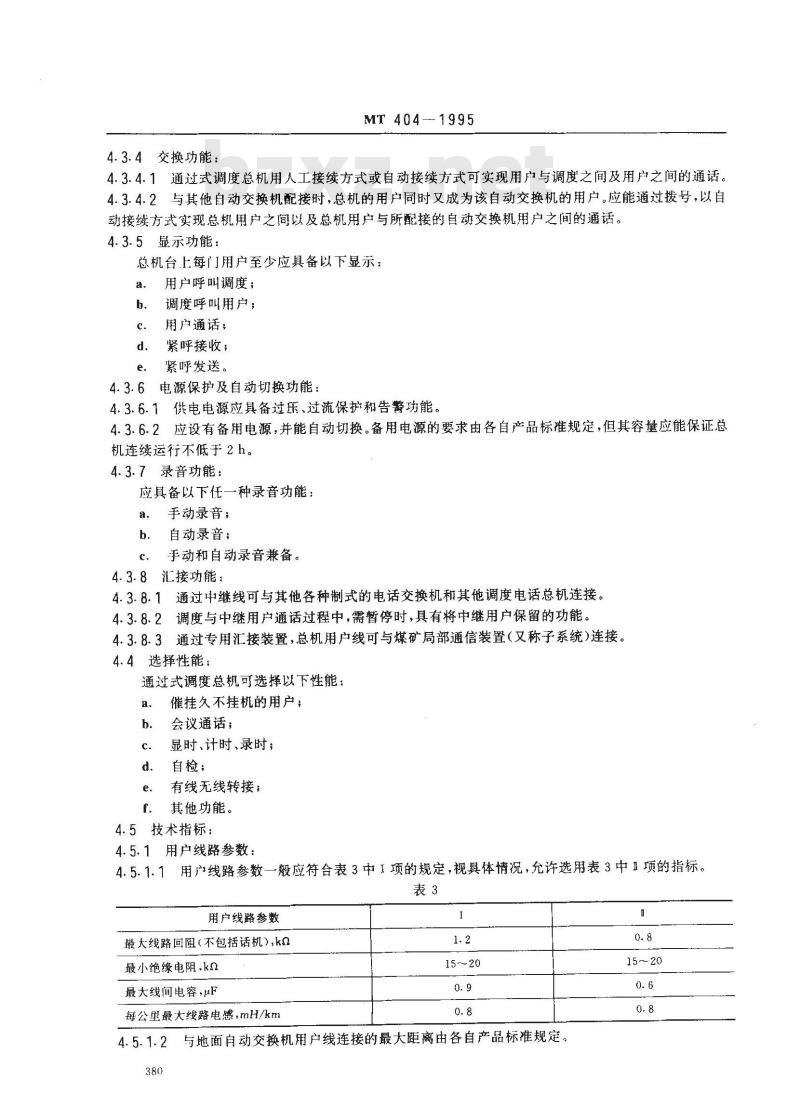

4.3.4交换功能：
MT 404--1995
4.3.4.1通过式调度总机用人工接续方式或自动接续方式可实现用户与调度之间及用户之间的通话。4.3.4.2与其他自动交换机配接时，总机的用户同时又成为该自动交换机的用户。应能通过拨号，以自动接续方式实现总机用户之间以及总机用户与所配接的自动交换机用户之间的通话。4.3.5显示功能：
总机台上每门用户至少应具备以下显示：a.
用户呼叫调度；
调度呼叫用户；
用户通话；
紧呼接收；
紧呼发送。
5电源保护及自动切换功能：
4.3.6.1供电电源应具备过乐、过流保护和告警功能。4.3.6.2应设有备用电源，并能自动切换。备用电源的要求由各自产品标准规定，但其容量应能保证总机连续运行不低于2h。
4.3.7录音功能：
应具备以下任一种录音功能：
手动录音；
自动录音；
手动和自动录音兼备。
4.3.8汇接功能：
4.3.8.1通过中继线可与其他各种制式的电话交换机和其他调度电话总机连接。调度与中继用户通话过程中，需暂停时，具有将中继用户保留的功能。4.3.8.2
4.3.8.3通过专用汇接装置，总机用户线可与煤矿局部通信装置（又称子系统）连接，4.4选择性能：
通过式调度总机可选择以下性能：a.
催挂久不挂机的用户；
会议通话；
显时、计时、录时；
自检；
有线无线转接；
其他功能。
4.5技术指标：
4.5.1用户线路参数：
用产线路参数一般应符合表3中I项的规定，视具体情况，允许选用表3中1项的指标。4. 5. 1. 11
用户线路参数
最大线路回阻（不包括话机）,ka最小绝缘电阻.kn
最大线间电容，μF
每公里最大线路电感，mH/km
与地面自动交换机用户线连接的最大距离由各自产品标准规定。4. 5. 1. 2

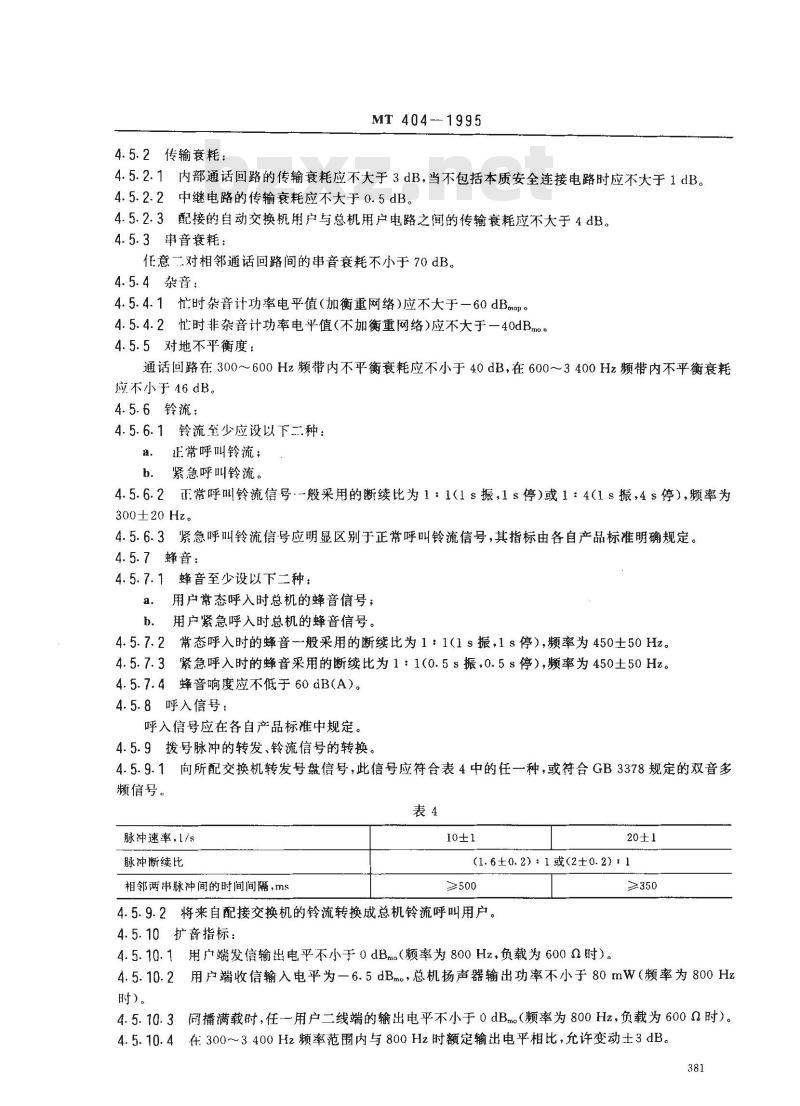

4.5.2传输衰耗：
MT 404--1995
4.5.2.1内部通话回路的传输衰耗应不大于3dB，当不包括本质安全连接电路时应不大于1cB。4.5.2.2中继电路的传输衰耗应不大于0.5dB。4.5.2.3配接的自动交换机用户与总机用户电路之间的传输衰耗应不大于4dB。4.5.3串音衰耗：
任意二对相邻通话回路间的串音衰耗不小于70dB。4.5.4杂音：
4.5.4.1忙时杂音计功率电平值（加衡重网络）应不大于一60dBmp4.5.4.2忙时非杂音计功率电平值（不加衡重网络）应不大于一40dBma4.5.5对地不平衡度：
通话回路在300～600Hz频带内不平衡衰耗应不小于40dB，在600～3400Hz频带内不平衡衰耗应不小于46 dB。
4.5.6铃流：
4.5.6.1铃流至少应设以下.种：a．正常呼叫铃流；
b．紧急呼叫铃流。
4.5.6.2正常呼叫铃流信号.一般采用的断续比为1：1（1s振，1s停）或1：4(1s振，4s停），频率为300±20 Hz。
4.5.6.3紧急呼叫铃流信号应明显区别于正常呼叫铃流信号，其指标由各自产品标准明确规定。4.5.7蜂音：
4.5.7.1蜂音至少设以下二种：
用户常态呼入时总机的蜂音信号；用户紧急呼入时总机的蜂音信号。b.
4.5.7.2常态呼入时的蜂音般采用的断续比为1：1(1s振，1s停），频率为450士50Hz。4.5.7.3紧急呼入时的蜂音采用的断续比为1：1(0.5s振，0.5s停），频率为450士50Hz。4.5.7.4蜂音响度应不低于60dB(A)。4.5.8呼入信号：
呼入信号应在各自产品标准中规定。4.5.9拨号脉冲的转发、铃流信号的转换。4.5.9.1向所配交换机转发号盘信号，此信号应符合表4中的任一种，或符合GB3378规定的双音多频信号。
脉冲速率，1/s
脉冲断续比
相邻两串脉冲间的时间间隔，ms10±1
(1.6±0.2）1或(2±0.2)：1
≥500
4.5.9.2将来自配接交换机的铃流转换成总机铃流呼叫用户。4.5.10扩音指标：
4.5.10.1用户端发信输出电平不小于0dBm（频率为800Hz，负载为6000时）。≥350
4.5.10.2用户端收信输入电平为一6.5dBmo，总机扬声器输出功率不小于80mW（频率为800Hz时)。
4.5.10.3同播满载时，任一用户二线端的输出电平不小于0dBm（频率为800Hz，负载为600Q时）4.5.10.4在300~3400Hz频率范围内与800Hz时额定输出电平相比，允许变动±3dB。381

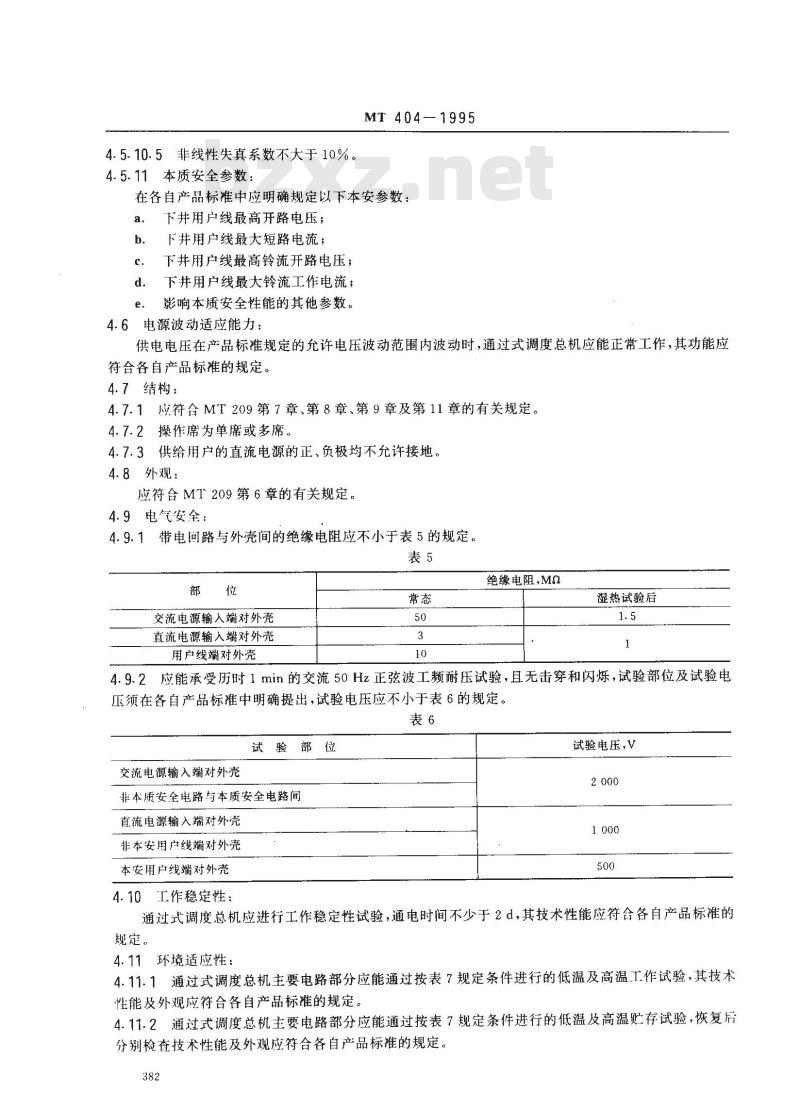

4.5.10.5非线性失真系数不大于10%。4.5.11本质安全参数：
MT 404--1995
在备自产品标准中应明确规定以下本安参数：a.
\下井用户线最高开路电压；
下井用户线最大短路电流；
下井用户线最高铃流开路电压；下井用户线最大铃流工作电流；影响本质安全性能的其他参数。4.6电源波动适应能力：
供电电压在产品标准规定的允许电压波动范围内波动时，通过式调度总机应能正常工作，其功能应符合各自产品标准的规定。
4.7结构：
4.7.1应符合MT209第7章、第8章、第9章及第11章的有关规定。4.7.2操作席为单席或多席。
4.7.3供给用户的直流电源的正、负极均不允许接地。4.8外观：
应符合MT209第6章的有关规定。4.9电气安全：
4.9.1带电路与外壳间的绝缘电阻应不小于表5的规定。表5
交流电源输入端对外壳
直流电源输入端对外壳
用户线端对外壳
绝缘电阻，M
湿热试验后
4.9.2应能承受历时1min的交流50Hz正弦波工频耐压试验，且无击穿和闪烁，试验部位及试验电压须在各自产品标准中明确提出，试验电压应不小于表6的规定。表6
试验部位
交流电源输入端对外壳
非本质安全电路与本质安全电路间直流电源输入端对外壳
非本安用户线端对外壳
本安用户线端对外壳
试验电压，V
4.10工作稳定性：
通过式调度总机应进行工作稳定性试验，通电时间不少于2d，其技术性能应符合各自产品标准的规定。
4.11环境适应性：
4.11.1通过式调度总机主要电路部分应能通过按表7规定条件进行的低温及高温工作试验，其技术性能及外观应符合各自产品标准的规定。4.11.2通过式调度总机主要电路部分应能通过按表7规定条件进行的低温及高温贮存试验，恢复后分别检查技术性能及外观应符合各自产品标准的规定。382
试验项目
低温工作
高温工作
低温贮存
高温贮存
MT 404—1995
试验温度，C
最低L作环境温度
最高工作环境温度
试验时间，h
恢复时间,h
不小于1
4.11.3通过式调度总机的主要电路部分应能通过表8规定严酷等级的湿热试验，其电气安全、技术性能及外观应符合各自产品标准的规定。表8
试验项目
最大.工作湿度
最大贮存湿度
工作状态
不通电
试验湿度
最大工作
环境湿度
试验温度
最高工作
环境温度
试验时间，d
可控环境
地面室内
恢复时间
不小于1
4.11.4通过式调度总机的主要电路部分应能通过频率为10~～150Hz，加速度为20m/s2，每个轴线各扫频5次的振动试验。试验后检查技术性能及外观应符合各自产品标准的规定。4.11.5通过式调度总机的主要电路部分应能通过峰值加速度为300m/s°，脉冲持续时间为18ms，三个互相垂直轴线的每个方向连续冲击三次(共18次)的冲击试验。试验后检查技术性能及外观应符合各自产品标准的规定。
4.11.6通过式调度总机经包装后应能通过频率为4Hz，加速度为30m/s\，历时2h的模拟运输试验。试验后包装箱应无损坏和明显变形，箱内通过式调度总机的技术性能及外观应符合各自产品标准的规定。
4.12防爆要求：
通过式调度总机中的本质安全电路应符合GB3836.1及GB3836.4的要求，通过规定的本质安全火花试验，并经国家指定的防爆检验部门审查检验合格。5试验方法
5.1试验条件
5.1.1环境条件
除环境试验或有关标准另有规定外，试验应在下列环境条件下进行：a.
温度：15～35C；
相对湿度：45%~～75%；
人气压力86～106kPa
环境噪声：不大于50dB(A）。
5.1.2电源条件
除非有关标准另有规定，电源应符合以下要求：a.
交流供电电压为220V，其误差应小于2%，频率50Hz，其误差应小于士1%，谐波失真系数应小于5%；
b．直流供电电压的误差应小于土2%，电压纹波允差AU\/U。2\应不大于0.1%。注：1）纹波电压的峰到峰值。
2）直流供电电压的额定值。
5.2基本性能试验
5.2.1试验仪表和设备
5.2.1.1矿用仿真线：
MT 404--1995
能模拟井下最大通信距离。每公里网络应符合图1的规定。其中，R为19士0.4α；L为0.2±0. 04 mH;C 为 0. 06±0. 001 2 μFR
5.2.1.2配套试验设备：
与通过式调度总机配套使用的设备：a.
矿用本质安全型自动电话机，
矿用调度交换机电源（如需要的话）；备用电源，
自动电话交换机及电话机；
电源自动切换装置。
5.2.2试验设备连接
按图2要求连接被试总机及试验设备。384
动电话交换机
有动电话机
5.2.3试验方法
5.2.3.1交换功能试验：
5.2.3.1.1人工交换功能：
MT 404—1995
煤矿通过式调度总机
安全连接电路
矿用仿真线
矿用本安型
自动电话机
矿用本安型
自动电话机
电源自
动切换
矿用调度交换机电源
备用电源
用户呼叫调度：用户摘机后，总机台上即有可见可闻信号及地址显示，调度应答通话，挂机复调度呼叫用户：调度发振铃，用户摘机后截铃通话，挂机复原；用户之间通话：主叫摘机呼叫调度后，由调度代呼被叫，被叫摘机截铃，调度退出，用户间即可通话，挂机复原，总机台上有相应显示。5.2.3.1.2自动交换功能：
将自动交换机的用户线接至通过式调度总机接口电路的交换机用户线输入端。进行以下试验：交换机用户呼叫总机用户：交换机用户摘机，听到拨号音，拨总机用户号码，被叫用户振铃，摘机即可通话，挂机复原，总机台上有相应的显示；b．总机用户呼叫交换机用户：总机用户摘机，听到拨号音，拨交换机用户号码，被叫用户振铃，摘机即可通话，挂机复原，总机台上均有相应的显示；总机用户之间通话：总机--用户摘机，听到拨号音，拨另一用户号码，被叫用户振铃，摘机邸可c.
通话，挂机复原，总机台上均有相应的显示；d。总机用户或自动交换机用户与调度间通话：主叫用户摘机，听到拨号音，拨被叫用户号码，被叫振铃，摘机即可通话，挂机复原，总机台上均有相应的显示。5.2.3.2调度功能试验：
5.2.3.2.1无阻塞通话试验：
调度呼叫用户，不论该用户忙闲，调度均能用手机与其通话。任一用户呼叫调度，调度能优先操作，用手机与其进行通话，总机台上均应有相应显示。调度叫通用户或用户叫通调度后，调度用扩音方式进行通话，总机台上有相应显示。385
5.2.3.2.2双向紧呼功能试验：
MT404—1995
任--用户进行紧呼操作，总机上应有相应的用户紧呼显示及声响信号，录音设备按规定方式投入进行录音，调度优先与用户进行通话。调度对任一用户进行紧急呼叫，总机台上有相应的显示，录音设备按规定方式投入进行录音，被叫用户话机发出区别于正常呼叫的振铃。在用户摘机后总机自动截铃，此时可进行通话，或者被叫用户不摘机，在规定时间内打开话机扬声器，调度可进行喊话。5.2.3.2.3通播控制功能试验：
通过通播控制键，分别对部分用户和全部用户进行通播，此时录音设备按规定方式投入进行录音。5.2.3.2.4调度干予的各种功能试验：分别进行总机用产间、总机用户与自动交换机用户间以及通过中继线与外局之间的摘机、通话和挂机等操作，总机台上应有相应的显示。通话时调度作插入、监听以及拆除的操作。5.2.3.3汇接功能试验：
5.2.3.3.1与中继用户通话试验：入局和出局呼叫时，总机有相应的显示，调度摘机应答，按对方要求人工操作代为接通相应用户，双方进行通话，调度可退出。
局外用户呼入时，调度忙，在暂作应答后按下保留键，先与其他用户通话，然后再与中继用户继续通话。
5.2.3.3.2与局部通信装置汇接试验：由各自系统标雄规定。
5.2.3.4电源保护及自动切换功能试验：5.2.3.4.1电源保护功能试验：
关闭总机主电源，人为接人直流稳压电源，使其输出电压调至被保护直流电压的波动上限值时，自动切断电源并有相应的告警信号。人为制造被测回路过电流时有相应的保护及告警信号。5.2.3.4.2电源自动切换功能试验：切断交流220V供电电源，备用电源自动投入，总机台上有相应显示，总机仍正常工作。接通220V供电电源，备用电源自动切断，处于待用状态，总机仍正常工作。5.2.3.5显系功能及录音功能试验：在进行第5.2.3.1及第5.2.3.4条试验中，同时检查总机台上的显示状态及规定的录音功能。5.3选择性能试验
由各白产品标准自定。
5.4技术指标测试
5.4.1测试仪表和设备的---般要求5.4.1.1测试仪表的精度应保证所测指标的精度要求。5.4.1.2测试仪表和设备的选型应符合所测性能的特性。5.4.2总机对线路参数的适应性试验5.4.2.1试验仪表及设备：
5.4.2.1.1矿用仿真线应符合第5.2.1.1条规定。5.4.2.1.2模拟漏电阻：应能模拟用户线路的最小绝缘电阻。5.4.2.1.3与通过式调度总机配套的使用设备：矿用本质安全型自动电话机。5.4.2.2试验方法
5.4.2.2.1按图3连接设备，其中R.为模拟漏电阻。386
矿用通过式调度总机
MT 404—1995
矿用仿真线
矿用本安型
动电话机
5.4.2.2.2调度作呼叫用户操作，用户应答通话应正常；用户话机呼叫调度，调度应答通话应正常。5.4.3传输衰耗的测试
5.4.3.1测试仪表与设备：
5.4.3.1.1音频振荡器：
平衡输出，阻抗分00和6000二档；频率范围：包含300～3400Hz；
输出电平范围：—40～+20dB。
选频电平表：
5.4.3.1.2
平衡输入，高阻阻抗不小于30kQ；选频范围：50Hz～10kHz;
频率选择性：不大于8Hz；
测量电平范围：—80～+20dB。
5.4.3.1.3平衡式衰耗器：
频率范围：包含300～3400Hz；
衰耗值：010dB，误差±0.02dB
特性阻抗：600Q。
5.4.3.1.4转电线圈：
匝比为1：1；
直流电阻：不大于750。
5.4.3.2试验方法：
5.4.3.2.1按图4连接设备。
音频搬荡器
MT 404
被测用户电路
调度话机电路
中衡可变
衰耗器
5.4.3.2.2内部通话回路传输衰耗的测试。）音频选频电平表
a．任选-→用户和调度话机电路，接通话路，音频振荡器送频率800Hz、电平为0dBm的信号；b。开关倒向被测的通话回路端，取电平表读数（选频800Hz），然后开关倒向平衡可变衰耗器端，调节衰耗器，使电平表读数与被测通话回路端的读数相同，此时，衰耗器的衰耗值即为内部通话回路的传输衰耗。
5.4.3.2.3中继电路传输衰耗的测试。图4中的被测用户电路改为中继用户电路，测试方法按5.4.3.2.2条步骤进行。5.4.3.2.4交换机用户与总机用户电路传输衰耗的测试。图4中的调度话机电路改为交换机用户接口电路，测试方法按5.4.3.2.2条步骤进行。5.4.4串音衰耗的测试
5.4.4.1测试仪表与设备：
5.4.4.1.1音频振荡器及转电线圈同第5.4.3.1.1及5.4.3.1.4条的要求。5.4.4.1.2选频电平表：
平衡输入，阻抗不小于30kQ，平衡度不低于60dB；频率范围：50Hz～10kHz；
频率选择性：不大于8Hz；
灵敏度：—120dB；
机内自失真衰减：大于80dB。
5.4.4.1.3平衡可变衰耗器：
频率范围：包含300～3400Hz；
衰耗值：10～96dB，误差土0.2dB；特性阻抗：6002。
5.4.4.2测试方法：
5.4.4.2.1按图5连接设备。
齐频振荡器
主串回路
平衡可变衰耗器
被串回路
音频选频电平表
5.4.4.2.2接通任意两对相邻通话回路作为主串回路和被串回路。主串回路用户电路端送频率为1100Hz、电平为17dBm的信号。
5.4.4.2.3开关倒向被串回路的二端，分别读取电平表的读数（选频1100Hz）。然后开关倒向平衡可变衰耗器侧，调节衰耗器，使电平表读数分别与被串回路二端的读数相同，此时衰耗器的衰耗值即为任意两相邻通话回路的串音衰耗。5.4.5杂音测试
5.4.5.1测试仪表与设备：
杂音计：
平衡输入，阻抗不小于30kQ；
测量频率范围：15Hz~~20kHz；
测量范围：最小读数不大于80 dB；误差：不大于±5%。
5.4.5.2测试方法：
5.4.5.2.1按图6连接设备。免费标准下载网bzxz
被测用户电路
澜度话机电路
专音i
5.4.5.2.2调度与任一被测用户通话时，另一用户呼入，有蜂音信号，同时另一调度向被测用户的邻近389
