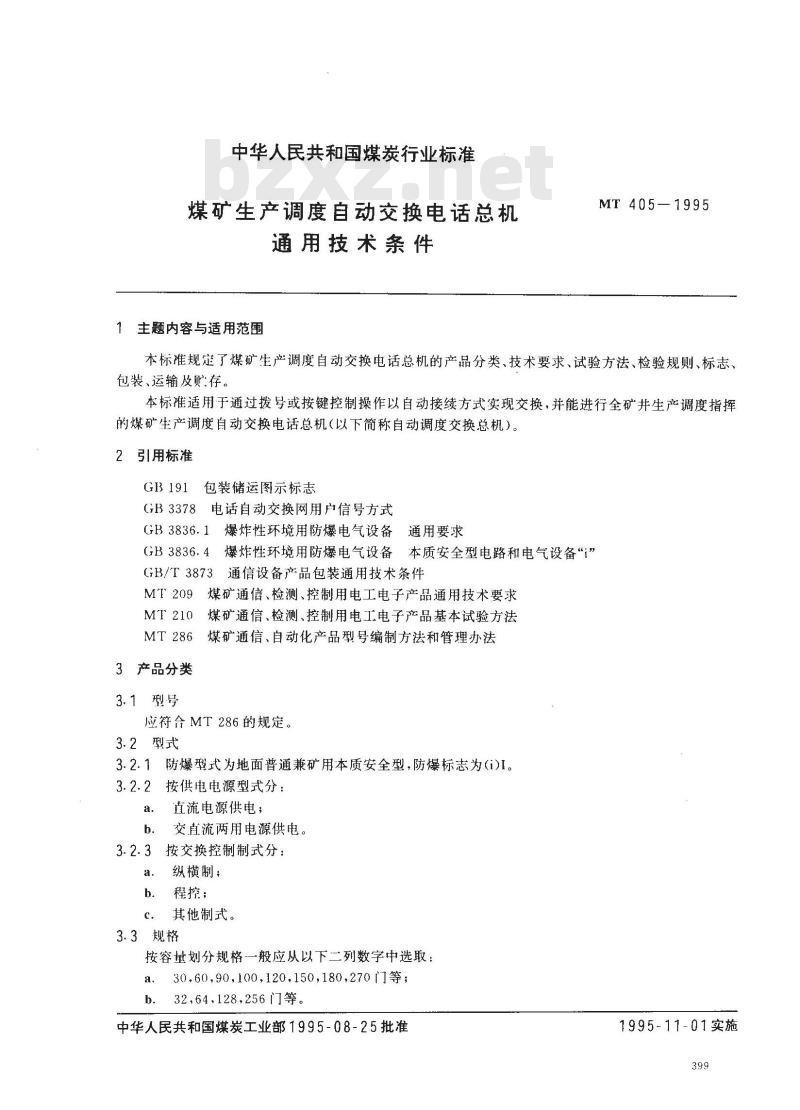

中华人民共和国煤炭行业标准
煤矿生产调度自动交换电话总机通用技术条件
1主题内容与适用范围
MT 405-1995
本标准规定了煤矿生产调度自动交换电话总机的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于通过拨号或按键控制操作以自动接续方式实现交换，并能进行全矿并生产调度指挥的煤矿生产调度自动交换电话总机（以下简称自动调度交换总机）。2引用标准
GB191包装储运图示标志
GB3378电话自动交换网用户信号方式GB3836.1爆炸性环境用防爆电气设备通用要求GB3836.4爆炸性环境用防爆电气设备本质安全型电路和电气设备”GB/T3873通信设备产品包装通用技术条件MT209煤矿通信、检测、控制用电工电子产品通用技术要求MT210煤矿通信、检测、控制用电工电子产品基本试验方法MT286煤矿通信、自动化产品型号编制方法和管理办法3产品分类
3.1型号
应符合MT286的规定。
3.2型式
防爆型式为地面普通兼矿用本质安全型，防爆标志为(i)I。3.2.2
按供电电源型式分：
直流电源供电；
交直流两用电源供电。
3.2.3按交换控制制式分：
纵横制；
程控；
其他制式。
3.3规格
按容量划分规格一般应从以下二列数字中选取：a.30.60,90,100,120.150,180,270门等；b.32,64,128.256门等。
中华人民共和国煤炭工业部1995-08-25批准1995-11-01实施

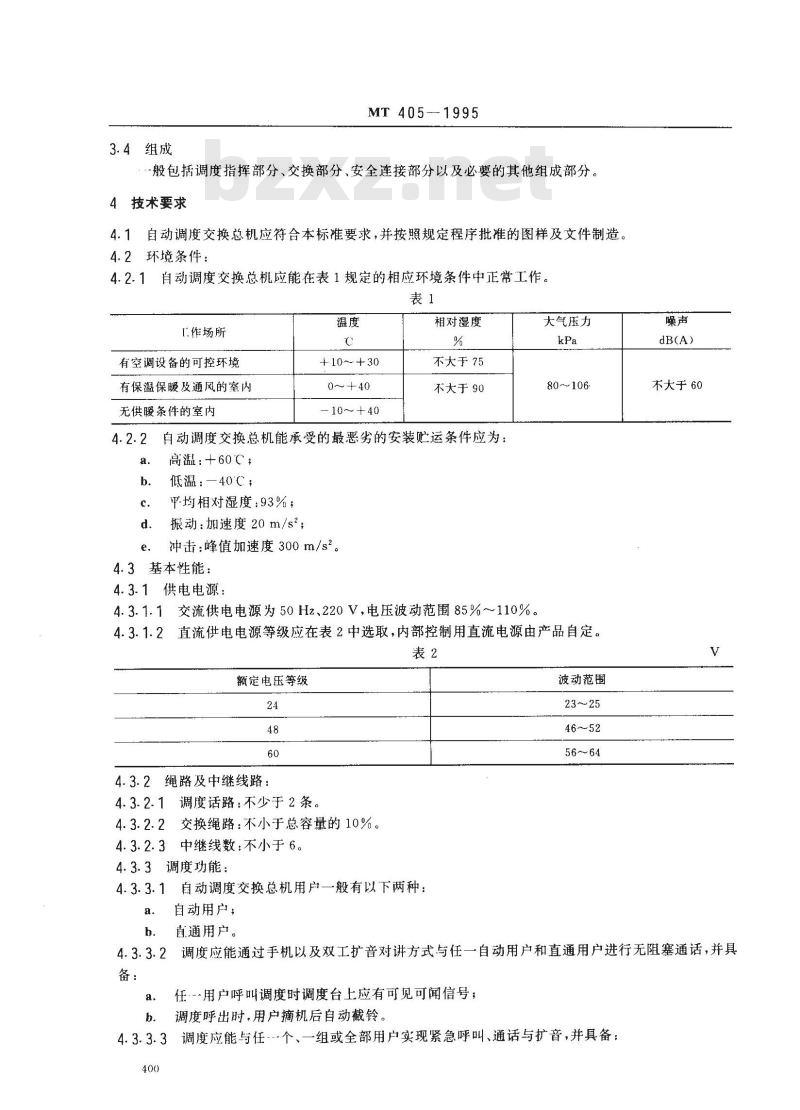

3.4组成
MT 405--1995
般包括调度指挥部分、交换部分、安全连接部分以及必要的其他组成部分4技术要求
4.1自动调度交换总机应符合本标准要求，并按照规定程序批准的图样及文件制造。4.2环境条件：
4.2.1自动调度交换总机应能在表1规定的相应环境条件中正常工作。表1
「.作场所
有空调设备的可控环境
有保温保暖及通风的室内
无供暖条件的室内
+10～+30
0～+40
-10～+40
相对湿度
不大于 75
不大于90
自动调度交换总机能承受的最恶劣的安装贮运条件应为：高溢：+60℃
低温：—40℃；
平均相对湿度：93%；
振动：加速度20m/s2；
冲击：峰值加速度300m/s。
4.3基本性能：
4.3.1供电电源：
交流供电电源为50Hz、220V，电压波动范围85%~110%。4.3.1.1
大气压力
80~106
4.3.1.2直流供电电源等级应在表2中选取，内部控制用直流电源由产品自定。表2
额定电压等级
4.3.2绳路及中继线路：
4.3.2.1调度话路：不少于2条。交换绳路：不小于总容量的10%。4. 3.2. 2
4.3.2.3中继线数：不小于6。
4.3.3调度功能：
4.3.3.1自动调度交换总机用户一般有以下两种：a.
自动用户；
直通用户。
波动范围
不大于60
调度应能通过手机以及双工扩音对讲方式与任一自动用户和直通用户进行无阻塞通话，并具任·--用户呼叫调度时调度台上应有可见可闻信号；调度呼出时，用户摘机后自动截铃。4.3.3.3调度应能与任个、一组或全部用户实现紧急呼叫、通话与扩音，并具备：400
MT 405-1995

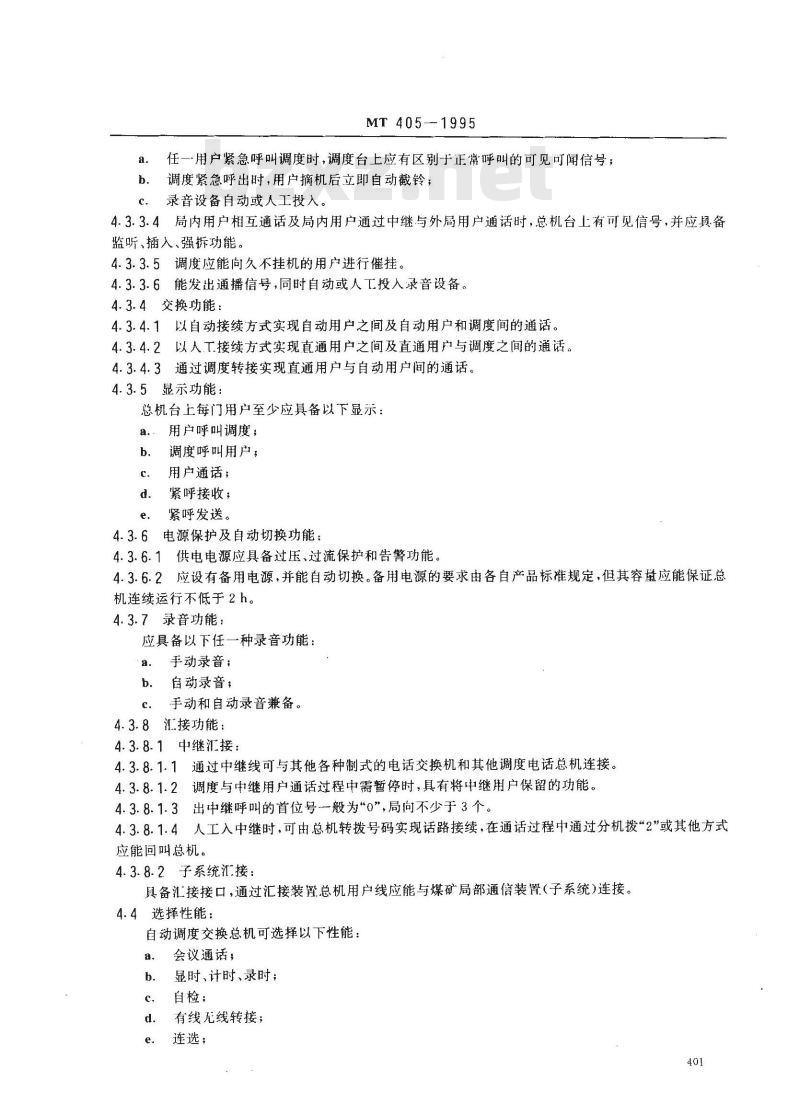

任一用户紧急呼叫调度时，调度台上应有区别于正常呼叫的可见可闻信号；b.i
调度紧急呼出时，用户摘机后立即自动截铃；录音设备自动或人工投入。
4.3.3.4局内用户相互通话及局内用户通过中继与外用户通话时，总机台上有可见信号，并应具备监听、插入、强拆功能。
4.3.3.5调度应能向久不挂机的用户进行催挂。4.3.3.6能发出通播信号，同时自动或人工投入录音设备。4.3.4交换功能：
4.3.4.1以自动接续方式实现自动用户之间及自动用户和调度间的通话。4.3.4.2以人T接续方式实现直通用户之间及直通用户与调度之间的通话。4.3.4.3通过调度转接实现直通用户与自动用户间的通话。4.3.5显示功能：
总机台上每门用户至少应具备以下显示：a.
用户呼叫调度；
调度呼叫用户；
用户通话；
紧呼接收；
紧呼发送。
电源保护及自动切换功能：
供电电源应具备过压、过流保护和告警功能。4.3.6.2应设有备用电源，并能自动切换。备用电源的要求由各自产品标准规定，但其容量应能保证总机连续运行不低于2 h。
4.3.7录音功能：
应具备以下任一种录音功能：
手动录音；
自动录音，
手动和自动录音兼备。
4.3.8江接功能：
4.3.8.1中继汇接：
4.3.8.1.1通过中继线可与其他各种制式的电话交换机和其他调度电话总机连接。4.3.8.1.2调度与中继用户通话过程中需暂停时，具有将中继用户保留的功能。4.3.8.1.3出中继呼叫的首位号--般为“0，局向不少于3个。4.3.8.1.4人工入中继时，可由总机转拨号码实现话路接续，在通话过程中通过分机拨2\或其他方式应能回叫总机。
4.3.8.2子系统汇接：
具备汇接接口，通过汇接装置总机用户线应能与煤矿局部通信装置（子系统）连接。4.4选择性能：
自动调度交换总机可选择以下性能：理，
会议通话，
显时、计时、录时；
自检；
有线无线转接；
连选；
数据修改；
其他功能。

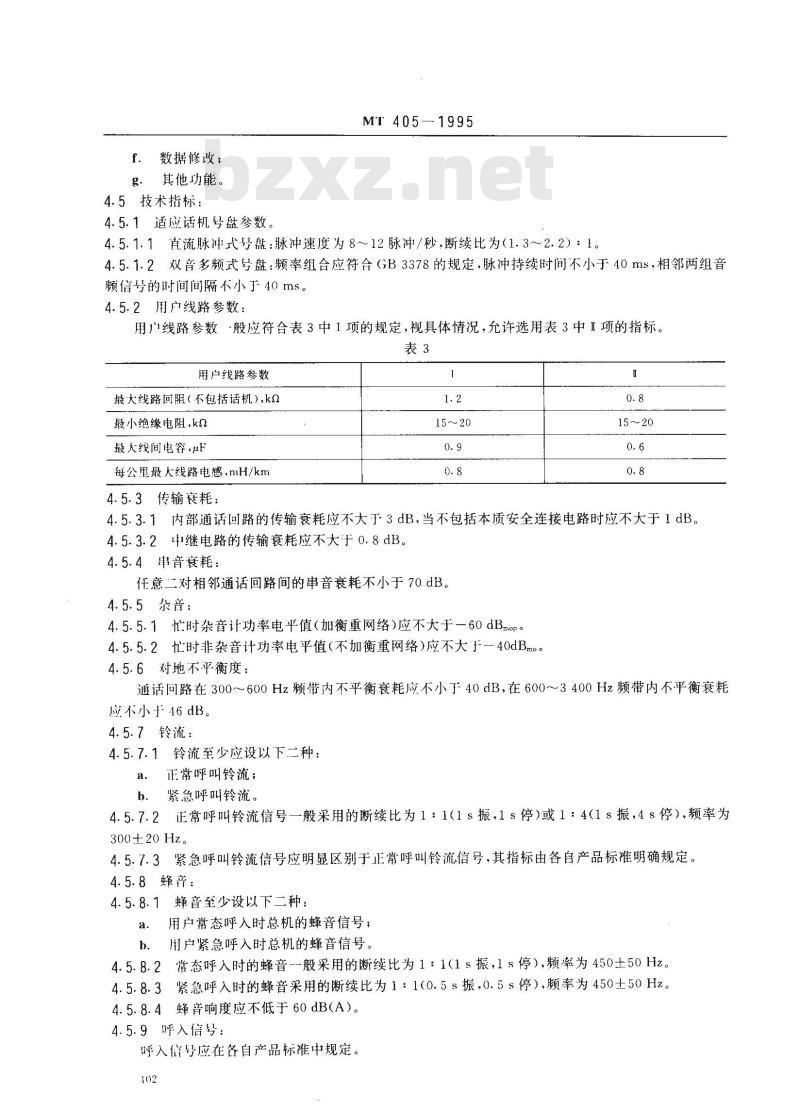

4.5技术指标：
4.5.1适应话机号盘参数。
MT 405--1995
4.5.1.1直流脉冲式号盘：脉冲速度为8～12脉冲/秒，断续比为（1.3～2.2）：14.5.1.2双音多频式号盘：频率组合应符合GB3378的规定，脉冲持续时间不小于40ms，相邻两组音频信号的时间间隔不小于40ms。4.5.2用户线路参数：
用户线路参数-般应符合表3中I项的规定，视具体情况，允许选用表3中I项的指标。表3
用户线路参数
最大线路回阻（不包括话机）,kn最小绝缘电阻，ka
最大线间电容·μF
每公里最大线路电感，mH/km
4.5.3传输衰耗：
4.5.3.1内部通话回路的传输衰耗应不大于3dB，当不包括本质安全连接电路时应不大于1dB。4.5.3.2中继电路的传输衰耗应不大于0.8dB。4.5.4串音衰耗：
仟意二对相邻通话回路间的串音衰耗不小于70 dB。4.5.5杂音：
4.5.5.1忙时杂音计功率电平值（加衡重网络）应不大于一60dBmop。4.5.5.2忙时非杂音计功率电平值（不加衡重网络）应不大一40dBm。4.5.6对地不平衡度：
通话问路在300～600Hz频带内不平衡衰耗应不小于40dB，在600～3400Hz频带内不平衡衰耗应不小于16dB。
4.5.7铃流：
4.5.7.1铃流至少应设以下二种；a．正常呼叫铃流；
b．紧急呼叫铃流。
4.5.7.2正常呼叫铃流信号一般采用的断续比为11(1s振，1s停）或1：4（1s振，4s停），频率为300±20 Hzg
4.5.7.3紧急呼叫铃流信号应明显区别于正常呼叫铃流信号，其指标由各自产品标准明确规定。4.5.8蜂音：
4.5.8.1蜂音至少设以下二种：
用户常态呼入时总机的蜂音信号；b．用户紧急呼入时总机的蜂音信号。4.5.8.2常态呼入时的蜂音--般采用的断续比为1：1（1s振，1s停），频率为450士50Hz。4.5.8.3紧急呼入时的蜂音采用的断续比为1：1（0.5s振，0.5s停），频率为450土50Hz。4.5.8.4蜂音响度应不低于60dB(A）。4.5.9呼入信号：
呼入信号应在各自产品标准中规定。.102

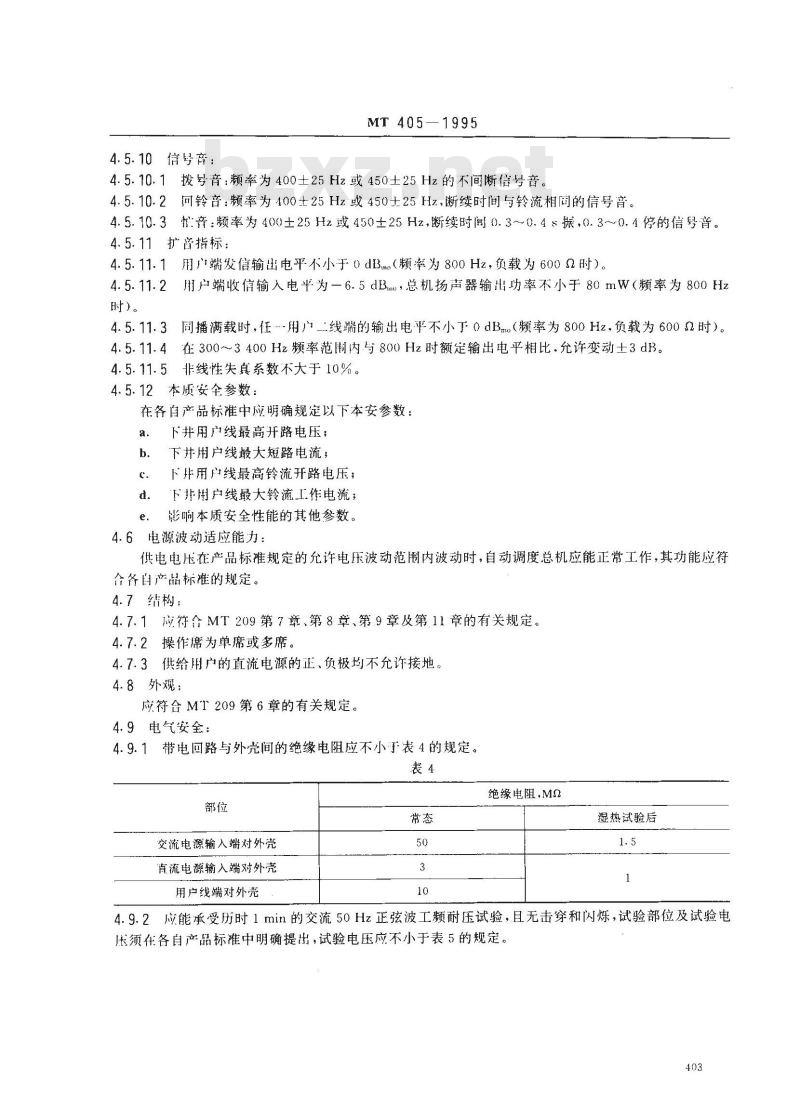

4.5.10信号商：
MT405—1995
4.5.10.1拨号音：频率为400士25Hz或450±25Hz的不间断信号音。4.5.10.2回铃音：频率为400士25Hz或450士25Hz，断续时间与铃流相同的信号膏。4.5.10.3机：音：频率为400±25Hz或450±25Hz，断续时间0.3～0.4s振，0.3～0.4停的信号音。4.5.11扩音指标：
用户端发信输出电平不小于0dB3m（频率为800Hz，负载为6002时）。4.5.11.1
时）。
用户端收信输入电平为一6.5dBu，总机扬声器输出功率不小于80mW（频率为800Hz周播满载时，任-用_线端的输出电平不小于0dBm（频率为800Hz，负载为6002时）。4. 5. 11. 3
4. 5. 11. 4
在300～3400Hz频率范围内与800Hz时额定输出电平相比，允许变动3d3。非线性失真系数不大于10%。
4. 5. 11. 5
本质安全参数：
在各自产品标准中应明确规定以下本安参数：a.下载标准就来标准下载网
下井用户线最高开路电压；
下井用户线最大短路电流；
下非用户线最高铃流开路电压；下非用户线最大铃流工作电流；影响本质安全性能的其他参数。4.6电源波动适应能力：
供电电压在产品标准规定的允许电压波动范围内波动时，自动调度总机应能正常工作，其功能应符合各自产品标准的规定。
4.7结构：
4.7.1应符合MT209第7章、第8章、第9章及第11章的有关规定。4.7.2操作席为单席或多席。
4.7.3供给用户的直流电源的正、负极均不允许接地。4.8外观：
应符合MT209第6章的有关规定。4.9电气安全：
4.9.1带电回路与外壳间的绝缘电阻应不小于表4的规定。表4
交流电源输入端对外壳
直流电源输入端对外壳
用户线端对外壳
绝缘电阻，MQ
湿热试验后
4.9.2应能承受历时1min的交流50Hz正弦波工频耐压试验，且无击穿和闪烁，试验部位及试验电压须在各自产品标准中明确提出，试验电压应不小于表5的规定。403
交流电源输入端对外壳
试验部位
非本质安全电路与本质安全电路间直流电源输入端对外壳
非本安用户线端对外壳
本安用广线端对外壳
4.101作稳定性：
MT405—1995
试验电压，V
自动调度交换总机应进行工作稳定性试验，通电时间不少于2d，其技术性能应符合各自产品标准的规定。
4.11环境适应性：
4.11.1自动调度交换总机主要电路部分应能通过按表6规定条件进行的低温及高温T作试验，其技术性能及外观应符合各自产品标准的规定。4.11.2自动调度交换总机主要电路部分应能通过按表6规定条件进行的低温及高温贮存试验，恢复后分别检查技术性能及外观应符合各自产品标准的规定。表6
试验项目
低温工作
高温工作
低溢贮存
高温贮存
试验温度，（
最低工作环境温度
最高工作环境温度
试验时间，h
恢复时间，h
不小于1
4.11.3自动调度交换总机的主要电路部分应能通过表7规定严酷等级的湿热试验，其电气安全、技术性能及外观应符合各自产品标准的规定。表7
试验项目
最大工作湿度
最大贮存混度
工作状态
不通电
试验湿度
最大工作
环境湿度
试验温度
最高工作
环境温度
试验时间，d
可控环境
地面室内
恢复时间
不小于1
4.11.4自动调度交换总机的主要电路部分应能通过频率为10~~150Hz，加速度为20m/s，每个轴线各打频5次的振动试验。试验后检查技术性能及外观应符合各自产品标准的规定。4.11.5自动调度交换总机的主要电路部分应能通过峰值加速度为300m/s2，脉冲持续时间为18ms，：个在相垂直轴线的每个方向连续冲击三次（共18次）的冲击试验。试验后检查技术性能及外观应符合备自产品标准的规定。
4.11.6自动调度交换总机经包装后应能通过频率为4Hz，加速度为30m/s2,历时2h的模拟运输试验。试验后包装箱应无损坏和明显变形，箱内自动调度总机的技术性能及外观应符合各自产品标准的规定。
4.12防爆要求：
自动调度交换总机中的本质安全电路应符含GB3836.1及（GB3836.4的要求，通过规定的本质安全火花试验、并经国家指定的防爆检验部门审查检验合格。404
5试验方法
5.1试验条件
5.1.1环境条件
MT 405—1995
除环境试验或有关标准另有规定外，试验应在下列环境条件下进行：温度：15~35C；
相对湿度：45%～75%；
大气压力：86～106kPa；
d．环境噪声：不大于50dB(A)。5.1.2电源条件
除非有关标准另有规定，电源应符合以下要求：a.
交流供电电为220V，其误差应小于2%，频率50Hz，其误差应小于士1%，谐波失真系数应小5%；
直流供电电压的误差应小于士2%，电压纹波允差AUJ1\/U2应不大于0.1%。b.
注：（）纹波电压的峰到蜂值。②真流供电电压的额定值。
5.2基本性能试验
5.2.1试验仪表和设备
5.2.1.1矿用仿真线：
能模拟#下最大通信距离，每公里网络应符合图1的规定。其中，R为19士0.4Q；L为0.2士0.04mH; 为 0. 06±0. 001 2 μF。R
5.2.1.2配套试验设备：
与自动调度交换总机配套使用的设备：a.
矿用本质安全型自动电话机；
矿用本质安全型共电电话机；
备用电源；
矿用调度交换机电源（如需要的话）；d.
电源自动切换装置。
5.2.2试验设备连接
按图2要求连接被试总机及试验设备。405
直通用户
矿用仿真线
矿用本安型
托电电话机
5.2.3试验方法
煤矿自动调度交换总机
安全连接电路
自动用户
矿用仿真线
矿用本安型
共电电话机
5.2.3.1交换功能试验：
5.2.3.1.1人1交换功能：
复原；
矿用本安型
自动电话机
自动电源
切换装置
矿用本安型
自动电话机
矿用调度交换机电源
备用电源
直通用户呼叫调度：用户摘机后，总机台上即有可见可闻信号及地址显示，调度应答通话，挂机调度呼叫直通用户：调度发振铃，用户摘机后截铃通话，挂机复原；直通用户之间通话：主叫摘机呼叫调度后，由调度代呼被叫，被叫摘机截铃，调度退出，用户间即可通话，挂机复原，总机台上有相应显示。5.2.3.1.2自动交换功能：
调度与自动用户通话：总机用户摘机，听到拨号音，拨自动用户号码，被叫用户振铃，摘机即可a.
通话、挂机复原，总机台上均有相应的显示；b．自动用户与调度通话：主叫用户摘机，听到拨号音，拨调度号码，总机台上有振铃，摘机即可通话，挂机复原总机台上均有相应的显示；C
自动用户之间通话：主叫用户摘机，听到拨号音，拨被叫用户号码、被叫用户振铃，摘机即可通话，挂机复原，总机台上均有相应的显示。5.2.3.1.3自动用户及直通用户间的交换功能：a．自动用户与直通用户通话：自动用户摘机，听到拨号音，拨调度号码.总机台上有振铃。调度摘机应答，通过操作呼叫被叫直通用户，被叫摘机后，即可通话，调度退出。在这过程中总机台上均应有相应的显示：
b。直通用与自动用户通话：直通用户摘机，总机台上有振铃。调度摘机应答，通过操作呼叫被406
MT 405—1995
叫白动用户，被叫摘机后，即可通话，调度退出。其间总机台上应有相应的显示。5.2.3.2调度功能试验：
5.2.3.2.1无阻塞通话试验：
调度通过手机呼叫直通用户，不论该用户忙闲，调度均能用手机与其通话。任直通用户呼叫调度，调度能优先操作，用手机与其进行通话，总机台上均应有相应显示。调度通过拨号或按键呼叫自动用户，不论该用户忙闲，调度均能与其通话。任一自动用户通过拨号或按键呼叫调度，调度能优先操作，用手机与其进行通话，总机台上有相应显示。调度叫通用户或用户叫通调度后，调度用扩音方式进行通话，总机台上有相应显示。5.2.3.2.2双向紧呼功能试验：
任：·用户进行紧呼操作，总机上应有相应的用户紧呼显示及声响信号，录音设备按规定方式投入进行录音，调度优先与用户进行通话。调度对任·用户进行紧急呼叫，总机台上有相应的显示，录音设备按规定方式投入进行录音，被叫用户话机发出区别于正常呼叫的振铃。在用户摘机后总机自动截铃，此时可进行通话，或者被叫用户不摘机，在规定时间内打开话机扬声器，调度可进行喊话。5.2.3.2.3通播控制功能试验：
通过通播控制键，分别对部分用户和全部用户进行同播，此时录音设备按规定方式投入进行录音。5.2.3.2.4调度干予的各种功能试验：5.2.3.2.4.1分别进行自动用户间、直通用户间、自动用户与直通用户间以及通过中继线与外局之间的摘机、通话和挂机等操作，总机台上应有相应的显示。通话时调度作插入，监听以及拆除的操作。5.2.3.2.4.2用产话机的手机未挂至正常位置，调度见显示后，对其发催挂音。用户话机挂好后，催挂音停。
5.2.3.3汇接功能试验：
5.2.3.3.1与中继用户通话试验。5.2.3.3.1.1出局呼叫（出中继）。作以下出局呼叫，总机台上应有相应的显示：a．自动局：当分机拨完相应出局号码后，听到自动局送来的拨号音，再拨自动局的用户号码，应予以接通。
b．共电局：当分机拨完相应出局号码后，共电局的信号灯亮，由共电局的话务员应答和转接相应的用户。
磁石局：分机拨通调度后，由调度代向磁石局振铃，磁石局收铃，吊牌跌落，应答后，由调度接通c.
话路。
5.2.3.3.1.2入局呼叫（入中继）。作以下入局呼叫，总机台上应有相应的显示：a．自动入中继：外线用户占用本总机的自动入中继器后，直拨分机号码，若分机闲应予以接通，若分机忙则听到忙音。
b．人工入中继：总机台上有入中继呼叫显示，调度应答并转接被叫用户分机。5.2.3.3.1.3转呼：
在人工入中继通话过程中，分机拨号呼叫调度，由调度将中继呼叫转至另一分机，应予以接通。5.2.3.3.1.4保留：
局外用户呼入时，调度忙，在暂作应答后按下保留键，先与其他用户通话，然后再与中继用户继续通话。
5.2.3.3.2与局部通信装置汇接试验：各自系统标准规定。
5.2.3.4电源保护及自动切换功能试验：5.2.3.4.1电源保护功能试验。
MT405—1995
关闭总机主电源，人为接入直流稳压电源，使其输出电压调至被保护直流电压的波动上限值时，自动切断电源并有相应的告臀信号。人为制造被测问路过电流，有相应的保护及告警信号。5.2.3.4.2电源自动切换功能试验：切断交流220V供电电源，备用电源自动投入，总机台上有相应显示，总机仍正常工作。接通220V供电电源，备用电源自动切断，处于待用状态，总机仍正常工作。5.2.3.5显示功能及录音功能试验：在进行第5.2.3.1及第5.2.3.4条试验中，同时检查总机台上的显示状态及规定的录音功能。5.3选择性能试验
由各自产品标准自定。
5.4技术指标测试
5.4.1测试仪表和设备的一般要求5.4.1.1测试仪表的精度应保证所测指标的精度要求。5.4.1.2测试仪表和设备的选型应符合所测性能的特性5.4.2适应号盘参数的试验
5.4.2.1试验仪表及设备：
5.4.2.1.1按键号盘或拨号盘：速度及断续比应分别符合表8要求。表8
脉冲速度，脉冲/秒
5.4.2.1.2双音多频式号盘应符合第4.5.1.2条要求。5.4.2.1.3矿用仿真线：应符合第5.2.1.1条规定。5.4.2.1.4模拟漏电阻：应能模拟用户线路的最小绝缘电阻。5.4.2.2试验方法：
5.4.2.2.1按图3连接设备，其中RL为模拟漏电阻。号盘
矿用仿真线
安全连接电路
脉冲断续比
自动调度交换总机
5.4.2.2.2在总机配线架t进行测试：a.
收号；
MT 405-1995
电源电压为额定值，用第5.4.2.1.1或5.4.2.1.2条规定的几种号盘分别拨号，观察能否正确电源电压调至波动范围的最低值，重复a.项试验。5.4.2.2.3按图4连接设备。
安全连接电电
自动调度交换总机
5.4.2.2.4在总配线架上进行测试：电源电压调至电源波动的最高值，重复第5.4.2.2.2条a.项试验。
5.4.3总机对线路参数的适应性试验5.4.3.1试验仪表及设备：
5.4.3.1.1矿用仿真线应符合第5.2.1.1条规定。5.4.3.1.2模拟漏电阻：应符合第5.4.2.1.4条规定。5.4.3.1.3与自动调度交换总机配套的使用设备：矿用本质安全型自动电话机及共电电话机。5.4.3.2试验方法：
5.4.3.2.1按图5连接设备，其中RL为模拟漏电阻。自动用户
自动谢度，
全线电路
交换总机，
直通用产
矿用仿真线
矿用仿真线
矿用本安型
自动电话机
矿用本安型
共电电话机
5.4.3.2.2调度分别呼叫直通用户和自动用户，真通用户和自动用户分别呼叫调度，均能应答通话。5.4.3.2.3自动用户和直通用户之间分别通过调度互相呼叫，均能应答通话。5.4.4传输衰耗的测试
5.4.4.1测试仪表与设备。
5.4.4.1.1音频振荡器：
MT 405—1995
平衡输出，阻抗分00和600Q二档；频率范围：包含300～3400Hz；
输出电平范围：一40～十20dB。5.4.4.1.2选频电平表：
平衡输入·高阻阻抗不小于30kQ；选频范围：50Hz～10kHz；
频率选择性：≤8Hz；
测量电平范围：—80～+20dB。
5.4.4.1.3
平衡式衰耗器：
频率范围：包含300～3400Hz
衰耗值：0～10dB,误差士0.02dB；特性阻抗：6002。
5.4.4.1.4转电线圈：
匝比：1：1；
直流电阻：≤75Q。
5.4.4.2试验方法：
5.4.4.2.1
按图6连接设备。
音频报荡器
磁测用户电路
调度话机电路
平衡可变
衰耗器
dB）音频选频电平表
5.4.4.2.2内部通话回路传输衰耗的测试：a、任选---用户和调度话机电路，接通话路，音频振荡器送频率800Hz、电平为0dBm。的信号；b．开关倒向被测的通话回路端，取电平表读数（选频800Hz），然后开关倒向平衡可变衰耗器端，调节衰耗器，使电平表读数与被测通话回路端的读数相同，此时，衰耗器的衰耗值即为通话回路传输衰耗。
5.4.4.2.3继电路传输衰耗的测试：图6中的被测用户电路应为中继用户电路，测试方法按5.4.4.2.2条步骤进行。5.4.5串音衰耗的测试
5.4.5.1测试仪表与设备：
5.4.5.1.1音频振荡器及转电线圈同第5.4.4.1.1及5.4.4.1.4条的要求。5.4.5.1.2选频电平表：
平衡输入，阻抗不小于30k2，平衡度不低于60dB；a.
频率范围：50Hz～10kHz;
