【煤炭行业标准(MT)】 矿用机械式风速表通用技术条件

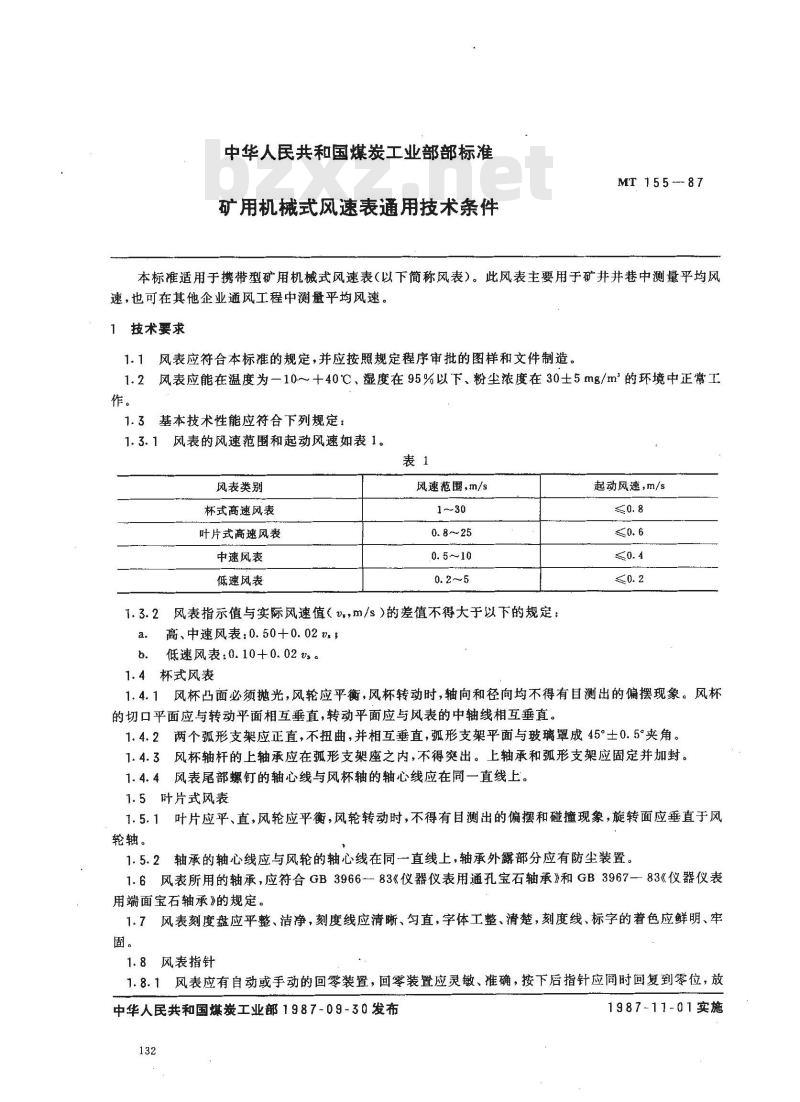

中华人民共和国煤炭工业部部标准矿用机械式风速表通用技术条件MT155-87
本标准适用于携带型矿用机械式风速表(以下简称风表)。此风表主要用于矿井井巷中测量平均风速，也可在其他企业通风工程中测量平均风速。1技术要求
1.1风表应符合本标准的规定，并应按照规定程序审批的图样和文件制造。1.2风表应能在温度为一10～十40℃，湿度在95%以下、粉尘浓度在30士5mg/m的环境中正常工作。
1.3基本技术性能应符合下列规定：1.3.1风表的风速范围和起动风速如表1。表1
风表类别
杯式高速风表
叶片式高速风表
中速风表
低速风表
风速范围,m/s
1.3.2风表指示值与实际风速值（W，m/s）的差值不得大于以下的规定：高、中速风表：0.50十0.02
b．低速风表:0.10+0.02vs。
1.4杯式风表
起动风速，m/s
1.4.1风杯凸面必须抛光，风轮应平衡，风杯转动时，轴向和径向均不得有目测出的偏摆现象。风杯的切口平面应与转动平面相互垂直，转动平面应与风表的中轴线相互垂直。1.4.2两个孤形支架应正直，不扭曲，并相互垂直，弧形支架平面与玻璃罩成45°土0.5°夹角。1.4.3风杯轴杆的上轴承应在孤形支架座之内，不得突出。上轴承和孤形支架应固定并加封。1.4.4风表尾部螺钉的轴心线与风杯轴的轴心线应在同一直线上。1.5叶片式风表
1.5.1叶片应平、直，风轮应平衡，风轮转动时，不得有目测出的偏摆和碰撞现象，旋转面应垂直于风轮轴。
1.5.2轴承的轴心线应与风轮的轴心线在同一直线上，轴承外露部分应有防尘装置。1.6风表所用的轴承，应符合GB3966-83《仪器仪表用通孔宝石轴承》和GB3967—83《仪器仪表用端面宝石轴承》的规定。
1.7风表刻度盘应平整、洁净，刻度线应清晰、匀直，字体工整、清楚，刻度线、标字的着色应鲜明、牢固。
1.8风表指针
1.8.1风表应有自动或手动的回零装置，回零装置应灵敏、推确，按下后指针应同时回复到零位，放中华人民共和国煤炭工业部1987-09-30发布132
1987-17-01实施

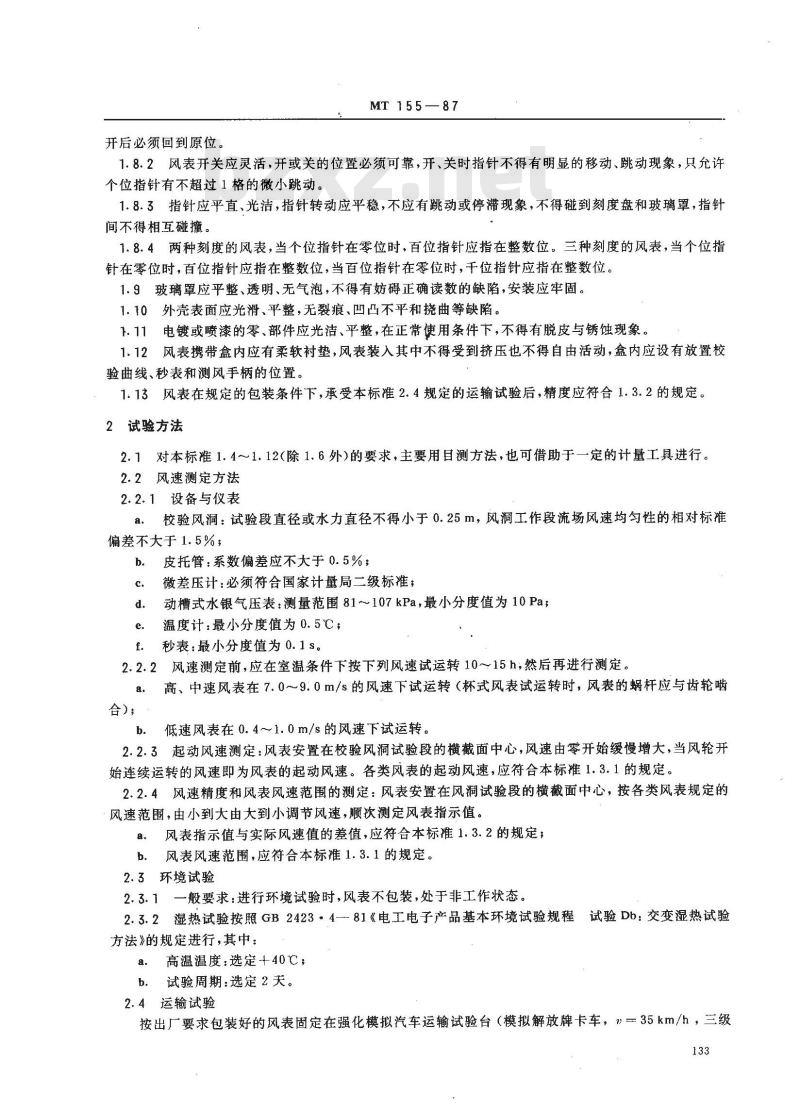

开后必须回到原位。
MT 155—87
1.8.2风表开关应灵活，开或关的位置必须可靠，开、关时指针不得有明显的移动、跳动现象，只允许个位指针有不超过1格的微小跳动。1.8.3指针应平直、光洁，指针转动应平稳，不应有跳动或停滞现象，不得碰到刻度盘和玻璃罩，指针间不得相互碰撞。
1.8.4两种刻度的风表，当个位指针在零位时，百位指针应指在整数位。三种刻度的风表，当个位指针在零位时，百位指针应指在整数位，当百位指针在零位时，千位指针应指在整数位。1.9玻璃罩应平整、透明、无气泡，不得有妨碍正确读数的缺陷，安装应牢固。1.10外壳表面应光滑、平整，无裂痕、凹凸不平和挠曲等缺陷。1.11电镀或喷漆的零、部件应光洁、平整，在正常使用条件下，不得有脱皮与锈蚀现象。1.12风表携带盒内应有柔软衬垫，风表装入其中不得受到挤压也不得自由活动，盒内应设有放置校验曲线、秒表和测风手柄的位置。1.13风表在规定的包装条件下，承受本标准2.4规定的运输试验后，精度应符合1.3.2的规定。2试验方法
2.1对本标准1.4～1.12(除1.6外)的要求，主要用目测方法，也可借助于一定的计量工具进行。2.2风速测定方法
2.2.1设备与仪表
校验风洞：试验段直径或水力直径不得小于0.25m，风洞工作段流场风速均匀性的相对标准偏差不大于1.5%；
皮托管：系数偏差应不大于0.5%；微差压计：必须符合国家计量局二级标准；动槽式水银气压表：测量范围81~107kPa，最小分度值为10Pa；温度计：最小分度值为0.5℃；
秒表：最小分度值为0.1s。
2.2.2风速测定前，应在室温条件下按下列风速试运转10～15h；然后再进行测定。a.
合)；
高、中速风表在7.0~~9.0m/s的风速下试运转（杯式风表试运转时，风表的蜗杆应与齿轮啮b．低速风表在0.4～~1.0m/s的风速下试运转。2.2.3起动风速测定：风表安置在校验风洞试验段的横截面中心，风速由零开始缓慢增大，当风轮开始连续运转的风速即为风表的起动风速。各类风表的起动风速，应符合本标准1.3.1的规定。2.2.4风速精度和风表风速范围的测定：风表安置在风洞试验段的横截面中心，按各类风表规定的风速范围，由小到大由大到小调节风速，顺次测定风表指示值。风表指示值与实际风速值的差值，应符合本标准1.3.2的规定；a.
风表风速范围，应符合本标准1.3.1的规定。b.
2.3环境试验
2.3.1一般要求：进行环境试验时，风表不包装，处于非工作状态。2.3.2湿热试验按照GB2423·4—81《电工电子产品基本环境试验规程试验Db：交变湿热试验方法的规定进行，其中：
高温温度：选定+40℃；
b．试验周期：选定2天。
2.4运输试验
按出厂要求包装好的风表固定在强化模拟汽车运输试验台（模拟解放牌卡车，\一35km/h，三级133
MT 155 87

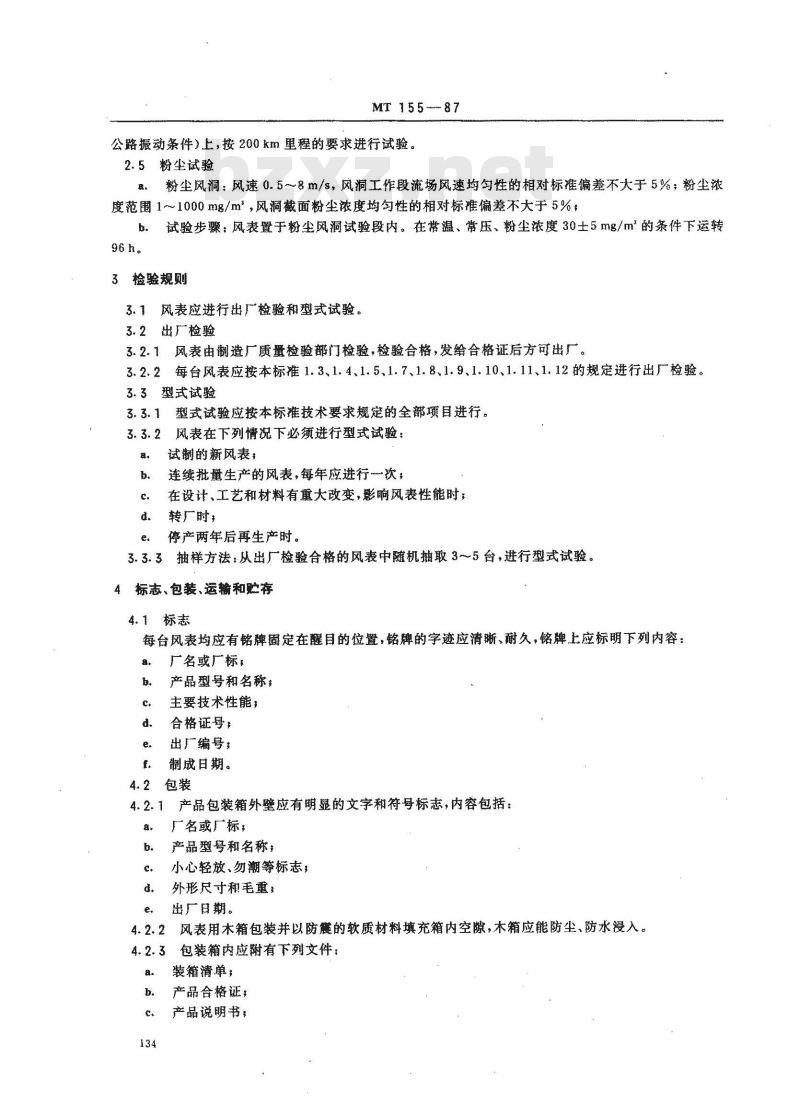

公路振动条件）上，按200km里程的要求进行试验。2.5粉尘试验
：粉尘风洞：风速0.5～8m/s，风洞工作段流场风速均句性的相对标准偏差不大于5%，粉尘浓度范围1~1000mg/m，风洞截面粉尘浓度均勾性的相对标准偏差不大于5%，试验步骤：风表置于粉尘风洞试验殿内。在常温、常压、粉尘浓度30士5mg/m的条件下运转b
96h。
3检验规则
3.1风表应进行出厂检验和型式试验。3.2出厂检验
3.2.1风表由制造厂质量检验部门检验，检验合格，发给合格证后方可出厂3.2.2每台风表应按本标准1.3、1.4、1.5、1.7、1.8、1.9、1.10、1.11、1.12的规定进行出厂检验。3.3型式试验
3.3.1型式试验应按本标准技术要求规定的全部项目进行。3.3.2风表在下列情况下必须进行型式试验：饿
试制的新风表
连续批量生产的风表，每年应进行次，在设计、工艺和材料有重大改变，影响风表性能时；转厂时：
停产两年后再生产时。
3.3.3抽样方法：从出厂检验合格的风表中随机抽取3~5台，进行型式试验。4
标志、包装、运输和贮存
每台风表均应有铭牌固定在醒目的位置，铭牌的字迹应清蜥、蔚久，铭牌上应标明下列内容：a.
厂名或厂标；
产品型号和名称：
主要技术性能；
合格证号：
出厂编号：
制成日期。
产品包装箱外壁应有明显的文字租符号标志，内容包括：4.2.1免费标准下载网bzxz
厂名或厂标：，
产品型号和名称
小心轻放、勿潮等标志，
外形尺寸和毛重，
出厂日期。
4.2.2风表用木箱包装并以防髓的软质材料填充箱内空隙，木箱应能防尘、防水浸入。包装箱内应附有下列文件：
装箱清单，
产品合格证；
产品说期书：
风表校验曲线；
MT155--87

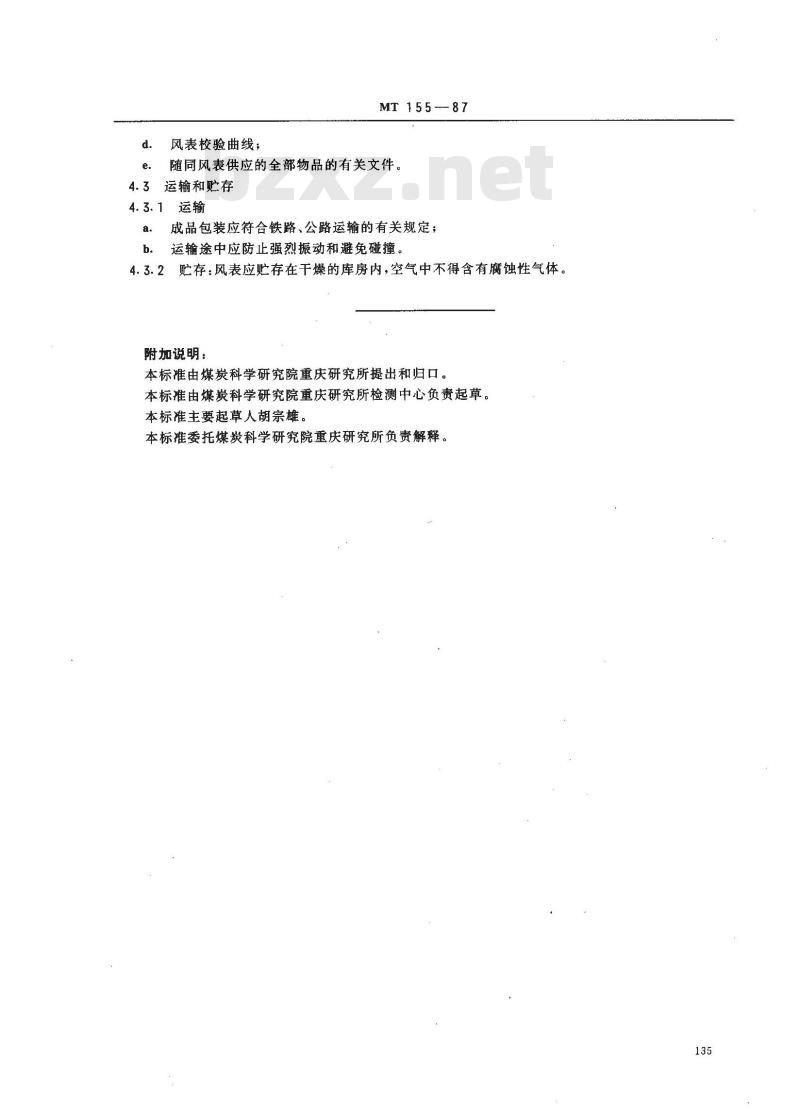

随同风表供应的全部物品的有关文件。4.3运输和贮存
4.3.1运输
成品包装应符合铁路、公路运输的有关规定；a.
b。运输途中应防止强烈振动和避免碰撞。4.3.2贮存：风表应贮存在干燥的库房内，空气中不得含有腐蚀性气体。附加说明：
本标准由煤炭科学研究院重庆研究所提出和归口。本标准由煤炭科学研究院重庆研究所检测中心负责起草。本标准主要起草人胡宗雄。
本标推委托煤炭科学研究院重庆研究所负责解释。135
