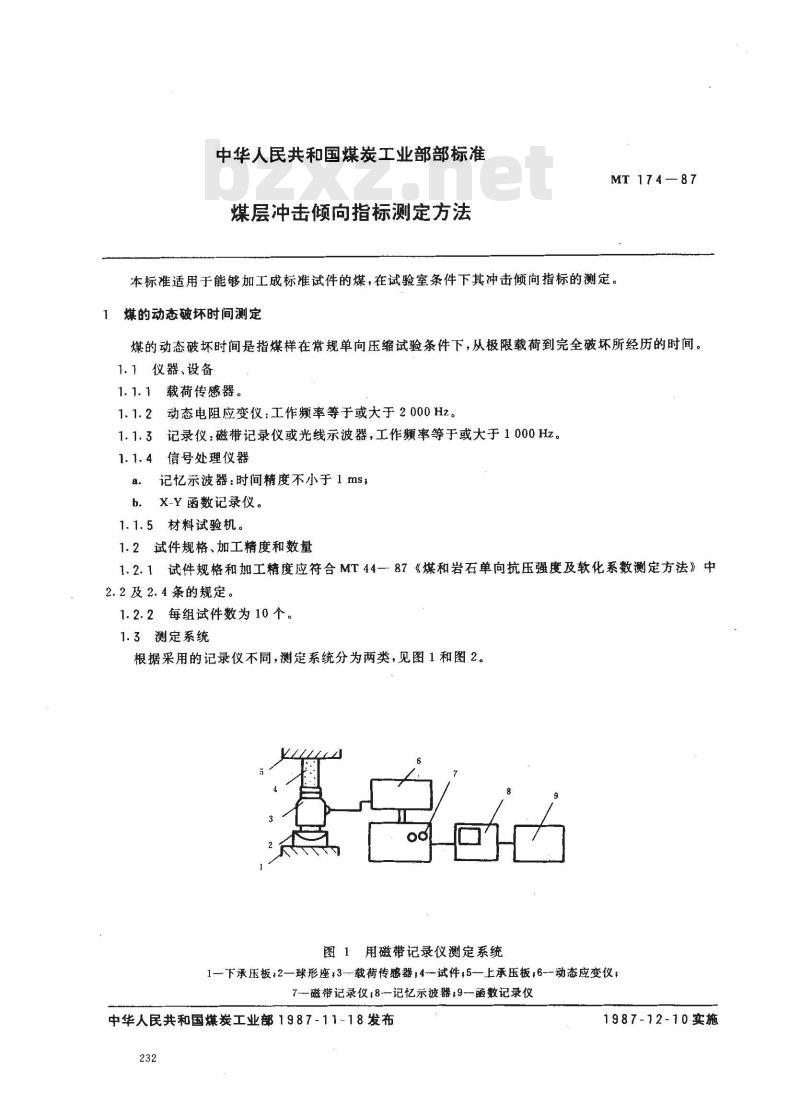

中华人民共和国煤炭工业部部标准煤层冲击倾向指标测定方法
MT 174- 87
本标准适用于能够加工成标准试件的煤,在试验室条件下其冲击倾向指标的测定。煤的动态破坏时间测定
煤的动态破坏时间是指煤样在常规单向压缩试验条件下,从极限载荷到完全破坏所经历的时间。1.1仪器、设备
1.1.1载荷传感器。
1.1.2动态电阻应变仪:工作频率等于或大于2000Hz。1.1.3记录仪:磁带记录仪或光线示波器,工作频率等于或大于1000Hz。1.1.4信号处理仪器
记忆示波器:时间精度不小于1ms;a.
b.X-Y函数记录仪。
1.1.5材料试验机。
1.2试件规格、加工精度和数量
1.2.1试件规格和加工精度应符合MT44—87《煤和岩石单向抗压强度及软化系数测定方法》中2.2及2.4条的规定。
1.2.2每组试件数为10个。
1.3测定系统
根据采用的记录仪不同,测定系统分为两类,见图1和图2。图1用磁带记录仪测定系统
1—下承压板2—球形座;3—载荷传感器;4-试件;5—上承压板;6-动态应变仪,7--磁带记录仪,8—记忆示波器;9-函数记录仪中华人民共和国煤炭工业部1987-11-18发布232
1987-12-10实施
1.4测定步骤
MT 174 --- 87

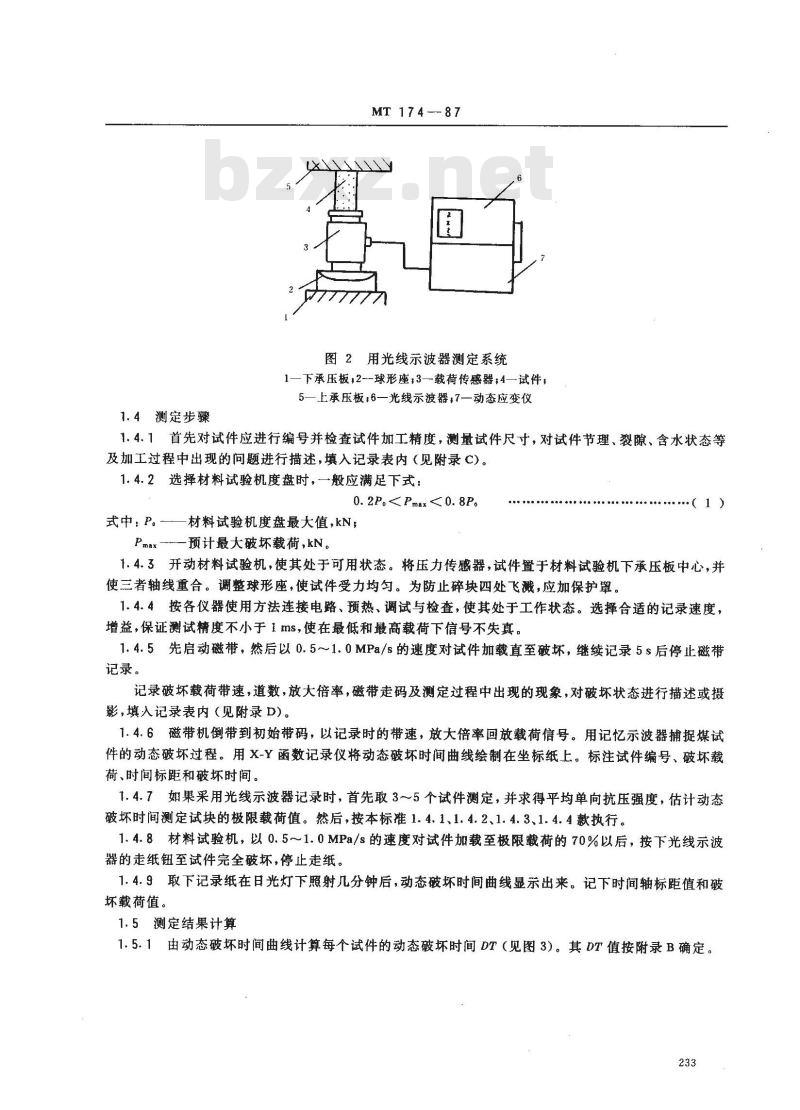

图2用光线示波器测定系统
1—下承压板2-球形座,3—载荷传感器;4—试件,5—上承压板;6—光线示波器,7—动态应变仪1.4.1首先对试件应进行编号并检查试件加工精度,测量试件尺寸,对试件节理、裂隙、含水状态等及加工过程中出现的问题进行描述,填入记录表内(见附录C)。1.4.2选择材料试验机度盘时,一般应满足下式:0. 2P。式中:P。—材料试验机度盘最大值,kNPmax 预计最大破坏载荷,kN。
1.4.3开动材料试验机,使其处于可用状态。将压力传感器,试件置于材料试验机下承压板中心,并使三者轴线重合。调整球形座,使试件受力均匀。为防止碎块四处飞溅,应加保护罩。1.4.4按各仪器使用方法连接电路、预热、调试与检查,使其处于工作状态。选择合适的记录速度,增益,保证测试精度不小于1ms,使在最低和最高载荷下信号不失真。1.4.5先启动磁带,然后以0.5~~1.0MPa/s的速度对试件加载直至破坏,继续记录5s后停止磁带记录。
记录破坏载荷带速,道数,放大倍率,磁带走码及测定过程中出现的现象,对破坏状态进行描述或摄影,填人记录表内(见附录D)。1.4.6磁带机倒带到初始带码,以记录时的带速,放大倍率回放载荷信号。用记忆示波器捕捉煤试件的动态破坏过程。用X-Y函数记录仪将动态破坏时间曲线绘制在坐标纸上。标注试件编号、破坏载荷、时间标距和破坏时间。
1.4.7如果采用光线示波器记录时,首先取3~5个试件测定,并求得平均单向抗压强度,估计动态破坏时间测定试块的极限载荷值。然后,按本标准1.4.1、1.4.2、1.4.3、1.4.4款执行。1.4.8材料试验机,以0.5~1.0MPa/s的速度对试件加载至极限载荷的70%以后,按下光线示波器的走纸钮至试件完全破坏,停止走纸。1.4.9取下记录纸在日光灯下照射几分钟后,动态被坏时间曲线显示出来。记下时间轴标距值和破坏载荷值。
1.5测定结果计算
1.5.1由动态破坏时间曲线计算每个试件的动态破坏时间DT(见图3)。其DT值按附录B确定。233
MT174—87
加载过程
破坏时间

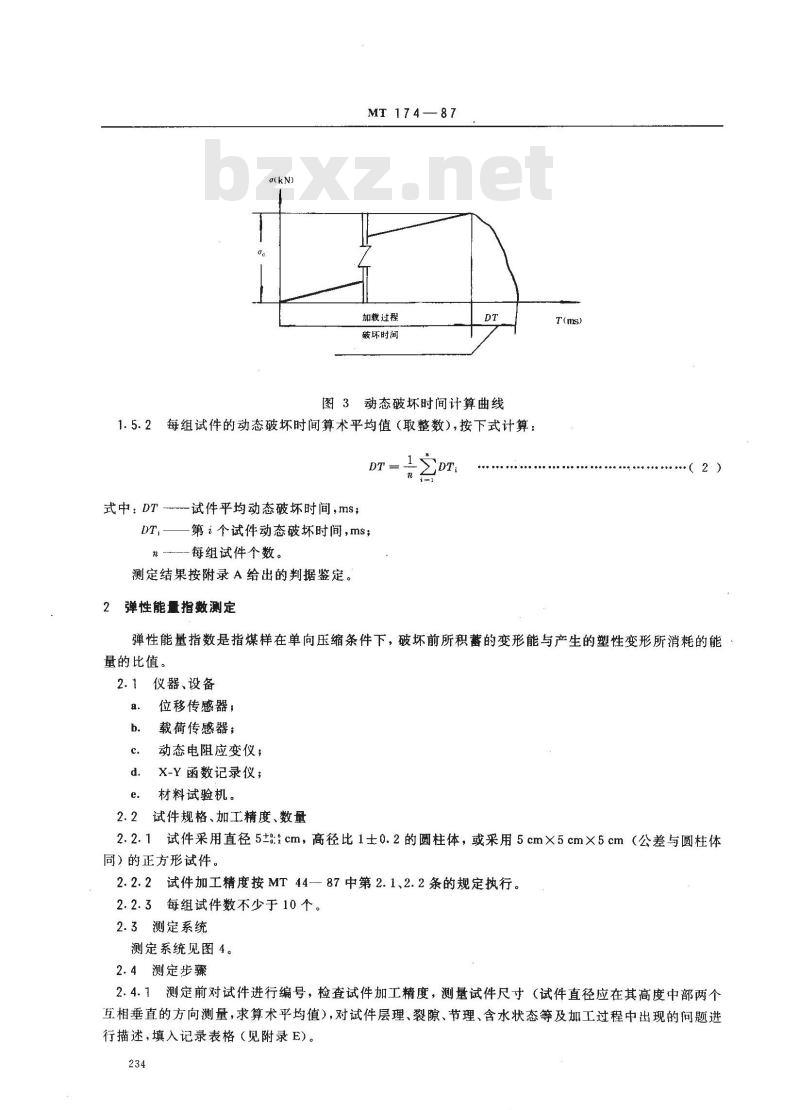

图3动态破坏时间计算曲线
1.5.2每组试件的动态破坏时间算术平均值(取整数),按下式计算:DT
式中:DT --试件平均动态破坏时间,ms;DT,
第;个试件动态破坏时间,ms;每组试件个数。
n ----
测定结果按附录A给出的判据鉴定。2弹性能量指数测定
弹性能量指数是指煤样在单向压缩条件下,破坏前所积蓄的变形能与产生的塑性变形所消耗的能量的比值。
仪器、设备
位移传感器;
载荷传感器;
动态电阻应变仪;
X-Y函数记录仪;
材料试验机。
试件规格、加工精度、数量
试件采用直径5±:cm,高径比1士0.2的圆柱体,或采用5cm×5cm×5cm(公差与圆柱体2.2.1
同)的正方形试件。
2.2.2试件加工精度按MT44—87中第2.1、2.2条的规定执行。2.2.3每组试件数不少于10个。
2.3测定系统
测定系统见图4。
2.4测定步骤
2.4.7测定前对试件进行编号,检查试件加工精度,测量试件尺寸(试件直径应在其高度中部两个互相垂直的方向测量,求算术平均值),对试件层理、裂隙、节理、含水状态等及加工过程中出现的问题进行描述,填入记录表格(见附录E)。234
MT 174-87

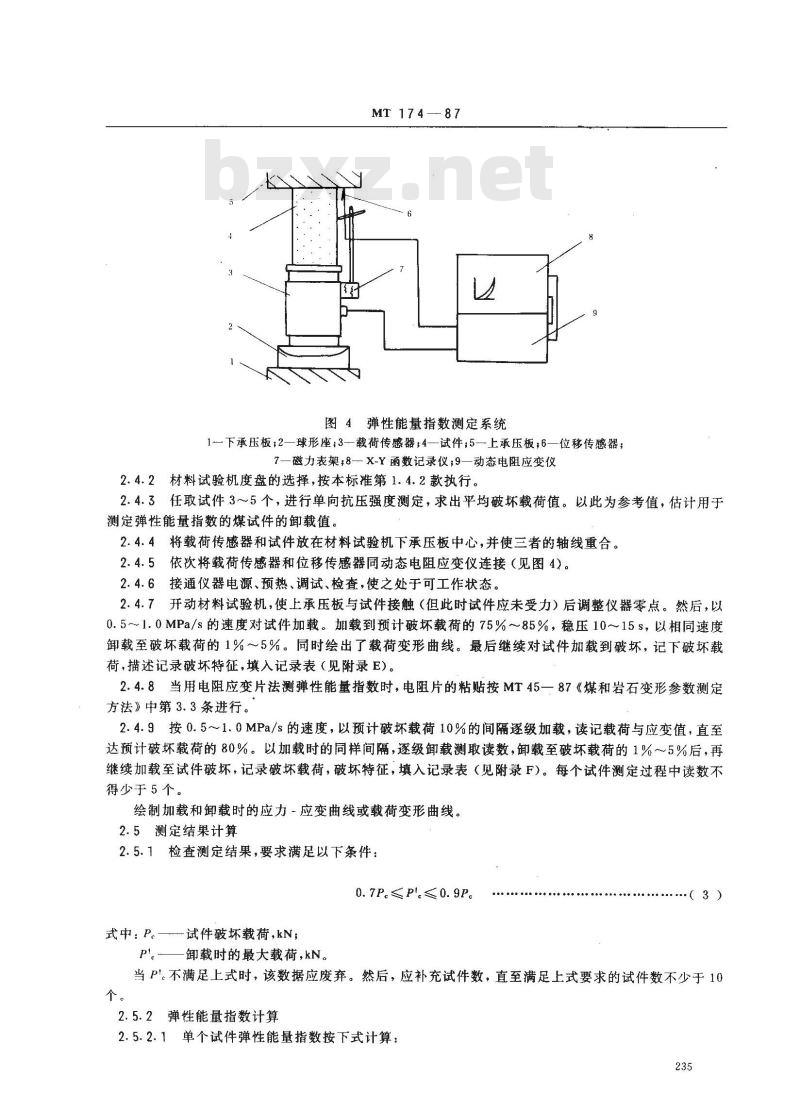

图4弹性能量指数测定系统
1下承压板2—球形座;3—载荷传感器;4—试件;5—上承压板;6—位移传感器;7—磁力表架;8-X-Y函数记录仪;9—动态电阻应变仪2.4.2材料试验机度盘的选择,按本标准第1.4.2款执行。2.4.3任取试件3~5个,进行单向抗压强度测定,求出平均破坏载荷值。以此为参考值,估计用于测定弹性能量指数的煤试件的卸载值。2.4.4将载荷传感器和试件放在材料试验机下承压板中心,并使三者的轴线重合。2.4.5依次将载荷传感器和位移传感器同动态电阻应变仪连接(见图4)。2.4.6接通仪器电源、预热、调试、检查,使之处于可工作状态。2.4.7开动材料试验机,使上承压板与试件接触(但此时试件应未受力)后调整仪器零点。然后,以0.5~~1.0MPa/s的速度对试件加载。加载到预计破坏载荷的75%~~85%,稳压10~~15s,以相同速度卸载至破坏载荷的1%~5%。同时绘出了载荷变形曲线。最后继续对试件加载到破坏,记下破坏载荷,描述记录破坏特征,填入记录表(见附录E)。2.4.8当用电阻应变片法测弹性能量指数时,电阻片的粘贴按MT45一87《煤和岩石变形参数测定方法》中第3.3条进行。
2.4.9按0.5~~1.0MPa/s的速度,以预计破坏载荷10%的间隔逐级加载,读记载荷与应变值,直至达预计破坏载荷的80%。以加载时的同样间隔,逐级卸载测取读数,卸载至破坏载荷的1%~5%后,再继续加载至试件破坏,记录破坏载荷,破坏特征,填入记录表(见附录F)。每个试件测定过程中读数不得少于5个。
绘制加载和卸载时的应力-应变曲线或载荷变形曲线。2.5测定结果计算免费标准下载网bzxz
2.5.1检查测定结果,要求满足以下条件:0. 7P。≤ P≤0. 9P
式中:P.
试件破坏载荷,kN;
卸载时的最大载荷,kN。
(3)
当P。不满足上式时,该数据应废弃。然后,应补充试件数,直至满足上式要求的试件数不少于10个。
2.5.2弹性能量指数计算
2.5.2.1单个试件弹性能量指数按下式计算:235
—-弹性能量指数;
式中; WET ---
MT 174-
st = 。 psp
弹性应变能,其值为卸载曲线下的面积(见图5画阴影部分);。总应变能,其值为加载曲线下的面积;(5)
p.一一塑性应变能,其值为加载曲线和卸载曲线所包络的面积,曲线下面积可用求积仪求取。(NY
加载曲线
卸载曲线
4l (mm)

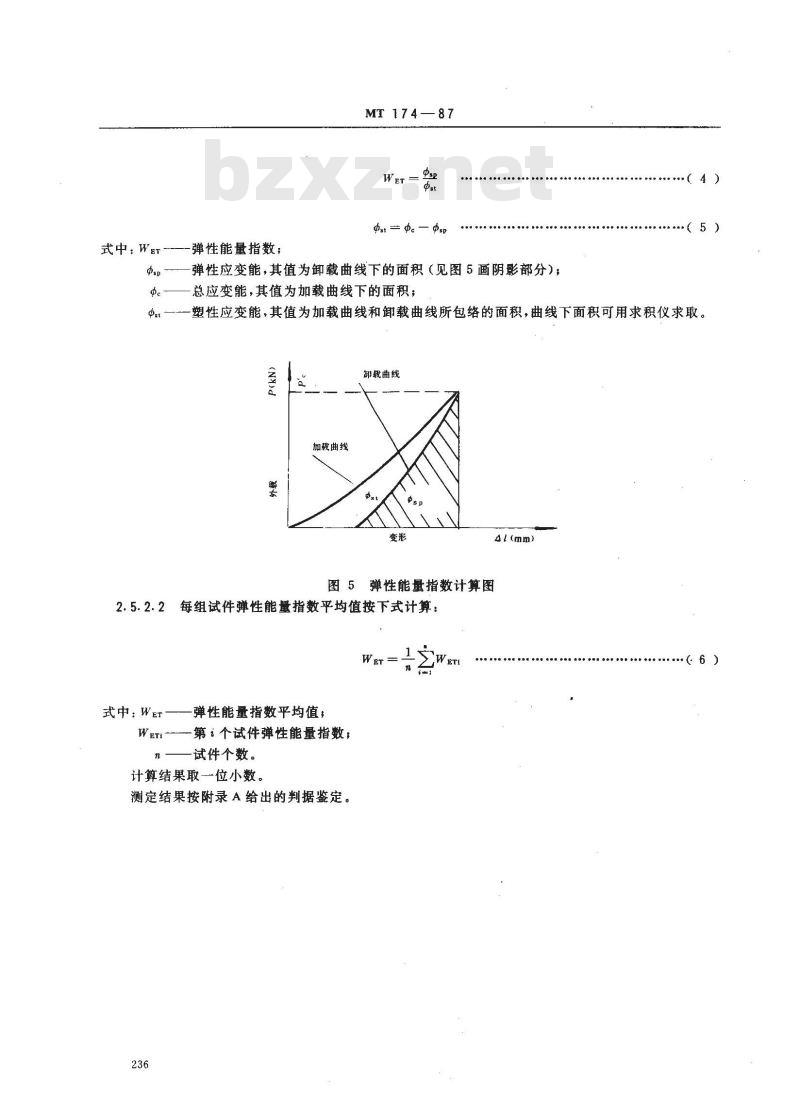

图5弹性能量指数计算图
2.5.2.2每组试件弹性能量指数平均值按下式计算:Wet
式中:Wer —-
-弹性能量指数平均值;
WeT!第i个试件弹性能量指数;
试件个数。
计算结果取一位小数。
测定结果按附录A给出的判据鉴定。236
MT 174-87
附录A
煤层的冲击倾向判据
(参考件)
煤层的冲击倾向的高低,可用煤样的动态破坏时间DT和弹性能量指数Wer来判定,见表A1。煤层冲击倾向判据
鉴定结果
强烈冲击倾向
50DT500
5. 0> WBT ≥2. 0
中等冲击倾向
无冲击倾向
MT 17487
附录B
煤样动态破坏时间的整理方法
(参考件)
B.1煤样动态破坏时间的整理方法由于煤层的不均质性、节理、裂隙发育程度的不同及脆性性质不同,即或是在同一地点所取的煤样,其测定结果也常出现较大的离散性,因此,动态破坏时间曲线有较大的差异。为了正确的鉴别煤的冲击倾向的高低,应采用综合分析的整理方法。图B1、B2、B3给出动态破坏时间典型曲线及计算方法。NY
动态破坏时间曲线
动态破坏时间曲线
MT 174—87
图B3动态破坏时间曲线
图中;P—载荷,kN;P。一试件破坏载荷,kN,DT一煤的动态破坏时间,ms;T一时间,ms。B.1.1对于抗压强度较高、完整性好的煤样,其煤的动态破坏时间典型曲线(图B1),DT值为试件从极限载荷至完全失去承载能力时所经历的时间。B.1.2对于脆性较高,裂隙发育的煤,测定过程中往往出现脆性爆落或断裂,动态破坏时间曲线出现一个以上的台阶。台阶基本分两种情况(图B2),一种情况台阶处载荷值呈增加趋势(图B2a),说明试件的实际应力并未降低,DT值为载荷呈明显下降的拐点起至载荷为零时所经历的时间;另一种情况台阶处载荷下降不明显,曲线近似水平(图B2b),DT值根据经验可取载荷降大于15%小于20%之间某一台阶处起至载荷降为零时所经历的时间。载荷降按下式计算:Pe - pt
×100%
式中:n
一降荷率;
P。极限载荷,kN;
—台阶最高点载荷值,kN。
B.1.3对于抗压强度一般的煤,动态破坏时间曲线也出现多个台阶或台阶不明显的斜线,但载荷总是趋于下降(图B3),DT值按本附录的B.1.1规定的方法确定。239
送样单位:
测定:
MT174—87
附录C
煤样动态破坏时间测定记录表
(参考件)
采样地点:
试件描述
测定前
测定后
试件尺寸,
直径×高
计算:
截面积
试验日期:
破坏载荷
抗压强度
审核:
破坏时间
送样单位:
磁带机记录项目
测定:
带速带码
MF 174—87
附录D
煤样动态破坏时间记录回放表
(参考件)
X-Y 菌数仪回放项目
(对示波器T)(对示波器X)
计算:
试验日期:
记忆示波器记录、回放项目
(ms/cm)
(V/cm)
审核:
破坏时间
送样单位:
试件描述
测定前
测定:
MT174—87
附录E
用自动绘图法测定煤的弹性能量指数记录表(参考件)
采样地点:
试件尺寸,cm
测定后长
计算:
截面积
测定日期:
御荷值
审核:
送样单位:
试件描述
测定前
破坏载荷,kN
测定:
附加说明:
MT174-87
附录F
用电阻应变片法测定煤的弹性能量指数记录表(参考件)
采样地点:
尺寸,cm2
测定后
直径×高
截面积
计算:
本标准由煤炭科学研究院北京开采研究所起草。本标推主要起草人王淑坤。
本标准于1987年首次发布。
载荷值
本标准委托煤炭科学研究院北京开采研究斯负贵解释。测定时间:
加载应变
审核:
卸载应变
