【医药行业标准(YY)】 牙科复合树脂耐磨耗性能测试方法

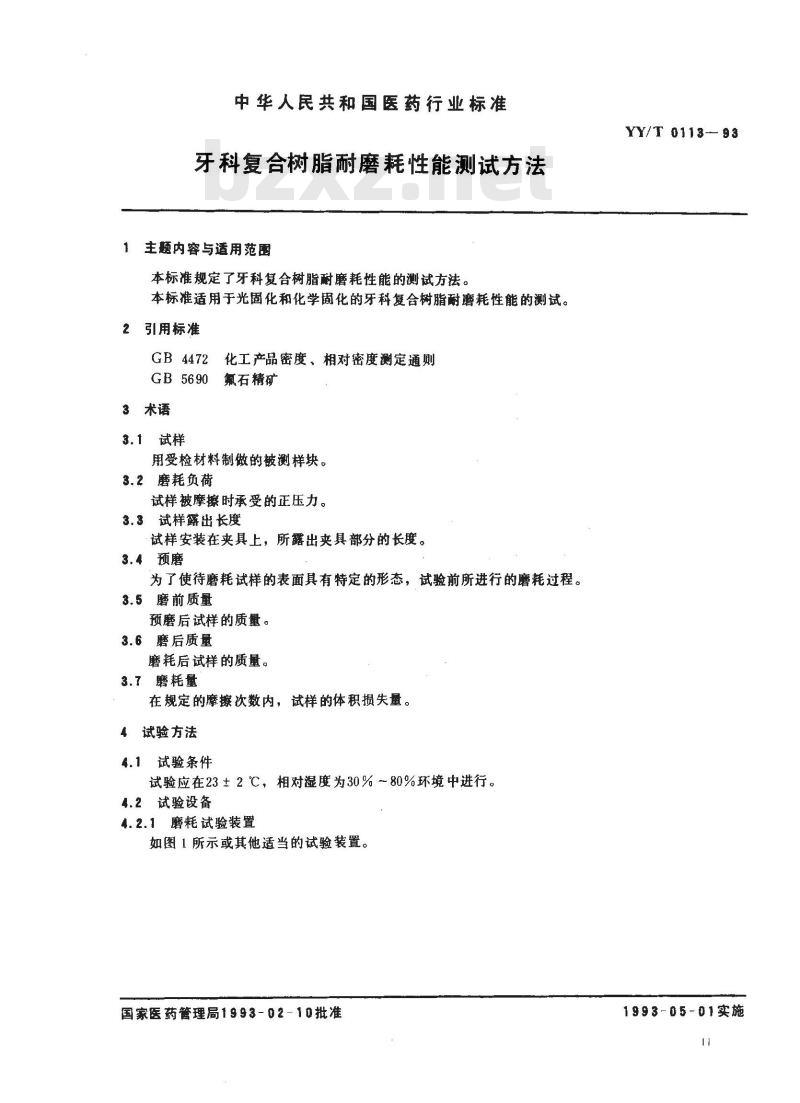

中华人民共和国医药行业标准
牙科复合树脂耐磨耗性能测试方法主题内容与适用范围
本标准规定了牙科复合树脂耐磨耗性能的测试方法。本标准适用于光固化和化学固化的牙科复合树脂耐磨耗性能的测试。2引用标准
GB 4472化工产品密度、相对密度测定通则GB5690
氟石精矿
3术语
3.1试样
用受检材料制做的被测样块。
3.2磨耗负荷
试样被摩擦时承受的正压力。
3.3试样露出长度
试样安装在夹具上，所露出夹具部分的长度。3.4预磨
为了使待磨耗试样的表面具有特定的形态，试验前所进行的磨耗过程。3.5磨前质量
预磨后试样的质量。
3.6磨后质量bzxz.net
磨耗后试样的质量。
3.7磨耗量
在规定的摩擦次数内，试样的体积损失量。4试验方法
4.1试验条件
试验应在23±2℃，相对湿度为30%~80%环境中进行。4.2试验设备

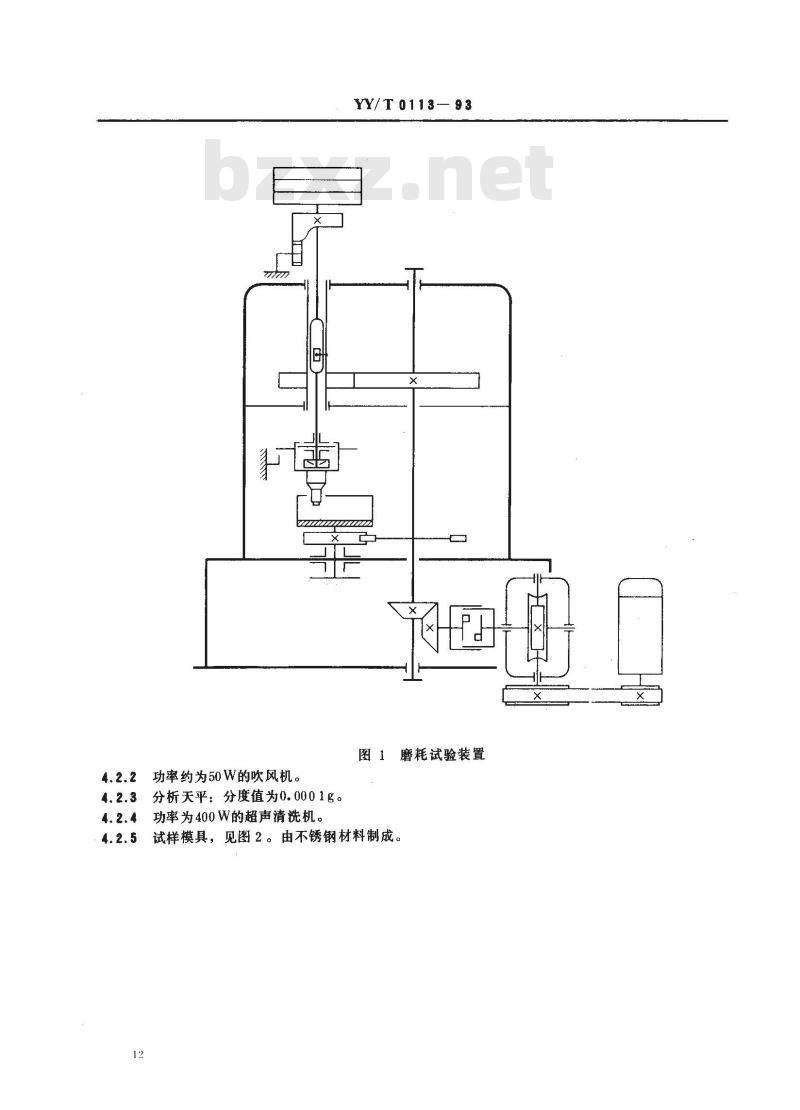

4.2.1磨耗试验装置
如图1所示或其他适当的试验装置。国家医药管理局1993-02-10批准YY/T 0113--93
1993-05-01实施
4.2.2功率约为50W的吹风机。
4.2.3分析天平：分度值为0.0001g。4.2.4功率为400W的超声清洗机。YY/ T 0113— 93
图1磨耗试验装置

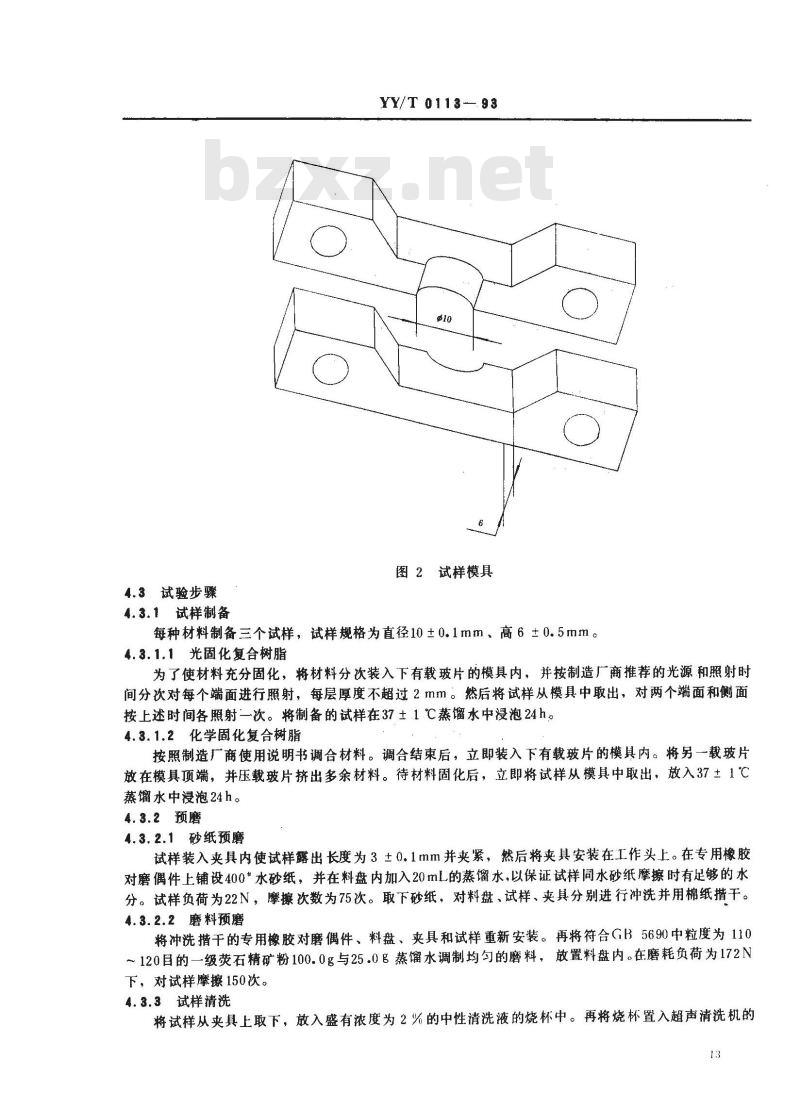

4.2.5试样模具，见图2。由不锈钢材料制成。12
4.3试验步骤
YY/T 0113—.93
图2试样模具
4.3.1试样制备
每种材料制备三个试样，试样规格为直径10±0.1mm、高6±0.5mm。4.3.1.1光固化复合树脂
为了使材料充分固化，将材料分次装入下有载玻片的模具内，并按制造厂商推荐的光源和照射时间分次对每个端面进行照射，每层厚度不超过2mm。然后将试样从模具中取出，对两个端面和侧面按上述时间各照射一次。将制备的试样在37±1℃蒸馏水中浸泡24h。4.3.1.2化学固化复合树脂
按照制造厂商使用说明书调合材料。调合结束后，立即装入下有载玻片的模具内。将另一载玻片放在模具顶端，并压载玻片挤出多余材料。待材料固化后，立即将试样从模具中取出，放入37土1℃蒸馏水中浸泡24h。
4.3.2预磨
4.3.2.1砂纸预磨
试样装入夹具内使试样露出长度为3±0.1mm并夹紧，然后将夹具安装在工作头上。在专用橡胶对磨偶件上铺设400*水砂纸，并在料盘内加入20mL的蒸馏水，以保证试样同水砂纸摩擦时有足够的水分。试样负荷为22N，摩次数为75次。取下砂纸，对料盘、试样、夹具分别进行冲洗并用棉纸措干。4.3.2.2磨料预磨
将冲洗措干的专用橡胶对磨偶件、料盘、夹具和试样重新安装。再将符合GB5690中粒度为110～120目的一级荧石精矿粉100.0g与25.0g蒸馏水调制均匀的磨料，放置料盘内。在磨耗负荷为172N下，对试样摩擦150次。
4.3.3试样清洗

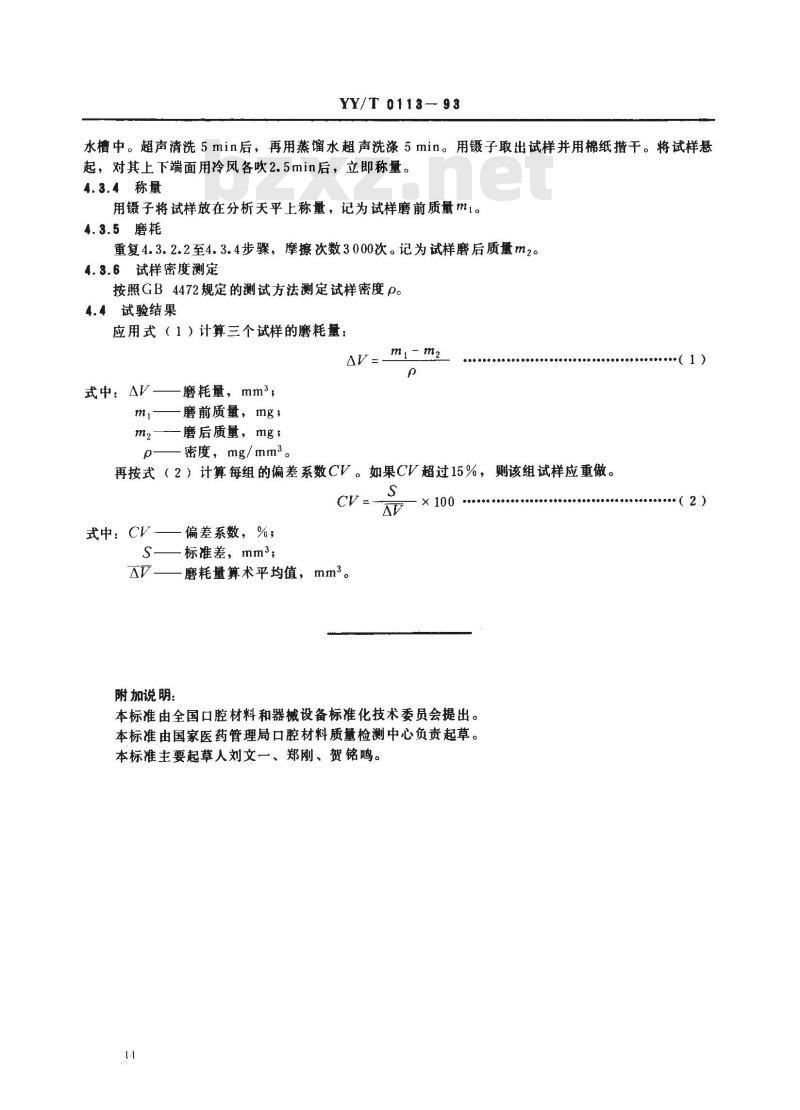

将试样从夹具上取下，放入盛有浓度为2%的中性清洗液的烧杯中。再将烧杯置入超声清洗机的13
YY/T 0113—93
水槽中。超声清洗5min后，再用蒸馏水超声洗涤5min。用镊子取出试样并用棉纸措干。将试样悬起，对其上下端面用冷风各吹2.5min后，立即称量。4.3.4称量
用镊子将试样放在分析天平上称量，记为试样磨前质量m1。4.3.5磨耗
重复4.3.2.2至4.3.4步骤，摩擦次数3000次。记为试样磨后质量m2。4.3.6试样密度测定
按照GB4472规定的测试方法测定试样密度p。4.4试验结果
应用式（1）计算三个试样的磨耗量：m-m2
式中：AV—
磨耗量，mm\；
磨前质量，mg；：
磨后质量，mg；
密度，mg/mm2。
再按式（2）计算每组的偏差系数CV。如果CV超过15%，则该组试样应重做。CV=
式中：CV-
偏差系数，%；
-标准差，mm3；
磨耗量算术平均值，mm3。
附加说明：
×100
本标准由全国口腔材料和器械设备标准化技术委员会提出。本标准由国家医药管理局口腔材料质量检测中心负责起草。本标准主要起草人刘文一、郑刚、贺铭鸣。1
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
