【通信行业标准(YD)】 免提电话机技术要求和测试方法

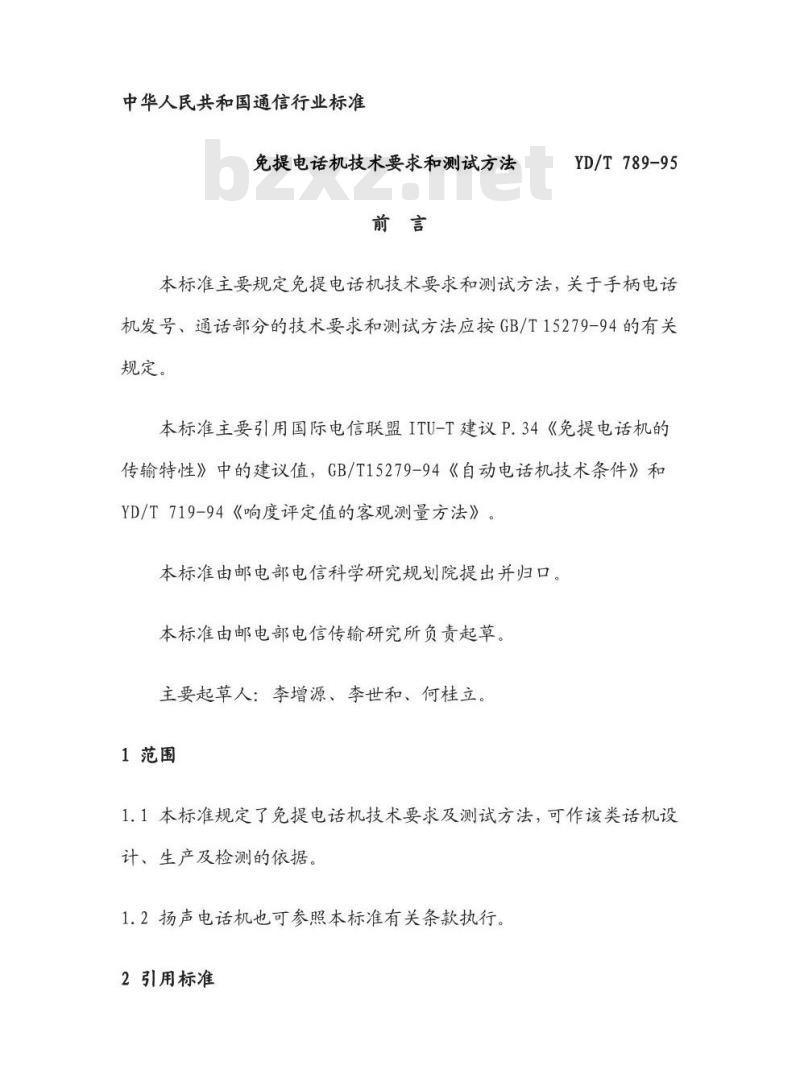

中华人民共和国通信行业标
免提电话机技术要求和测试方法前言
YD/T789-95
本标准主要规定免提电话机技术要求和测试方法，关于手柄电话机发号、通话部分的技术要求和测试方法应按GB/T15279-94的有关规定。
本标准主要引用国际电信联盟ITU-T建议P.34《免提电话机的传输特性》中的建议值，GB/T15279-94《自动电话机技术条件》和YD/T719-94《响度评定值的客观测量方法》。本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部电信传输研究所负责起草。主要起草人：李增源、李世和、何桂立。1范围
1.1本标准规定了免提电话机技术要求及测试方法，可作该类话机设计、生产及检测的依据，
1.2扬声电话机也可参照本标准有关条款执行。2引用标准

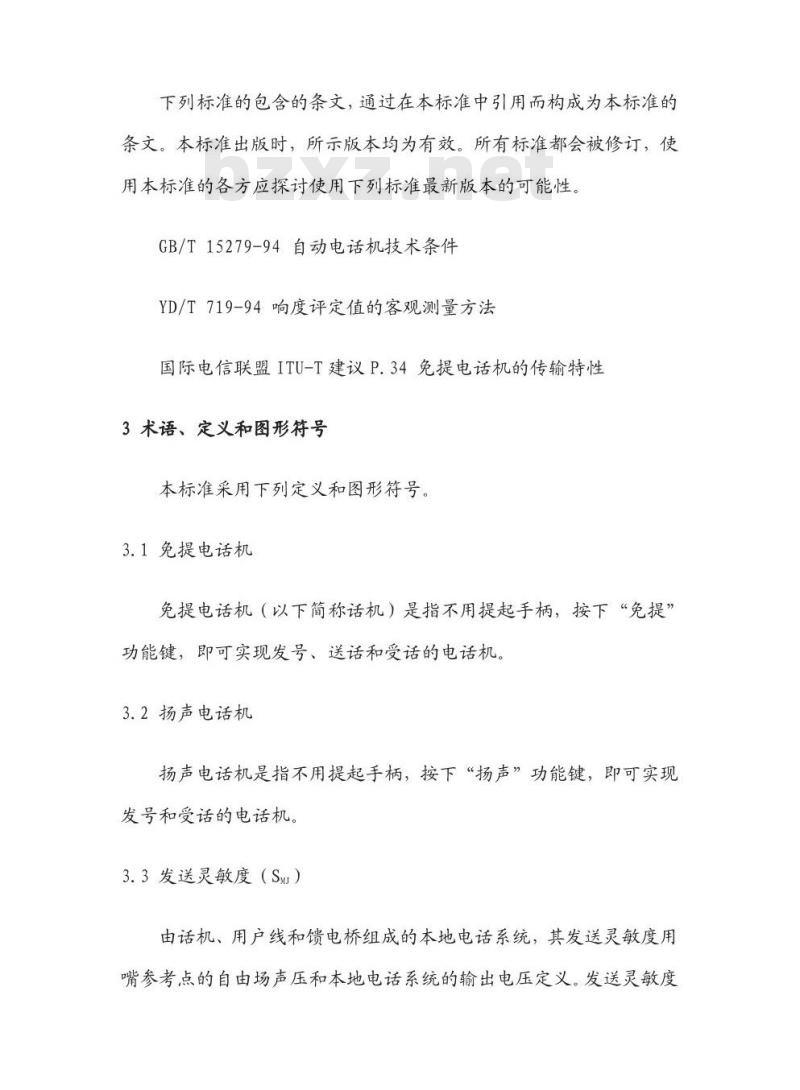

下列标准的包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T15279-94自动电话机技术条件YD/T719-94响度评定值的客观测量方法国际电信联盟ITU-T建议P.34免提电话机的传输特性3术语、定义和图形符号
本标准采用下列定义和图形符号。3.1免提电话机
免提电话机（以下简称话机）是指不用提起手柄，按下“免提”功能键，即可实现发号、送话和受话的电话机。3.2扬声电话机
扬声电话机是指不用提起手柄，按下“扬声”功能键，即可实现发号和受话的电话机。
3.3发送灵敏度（S）

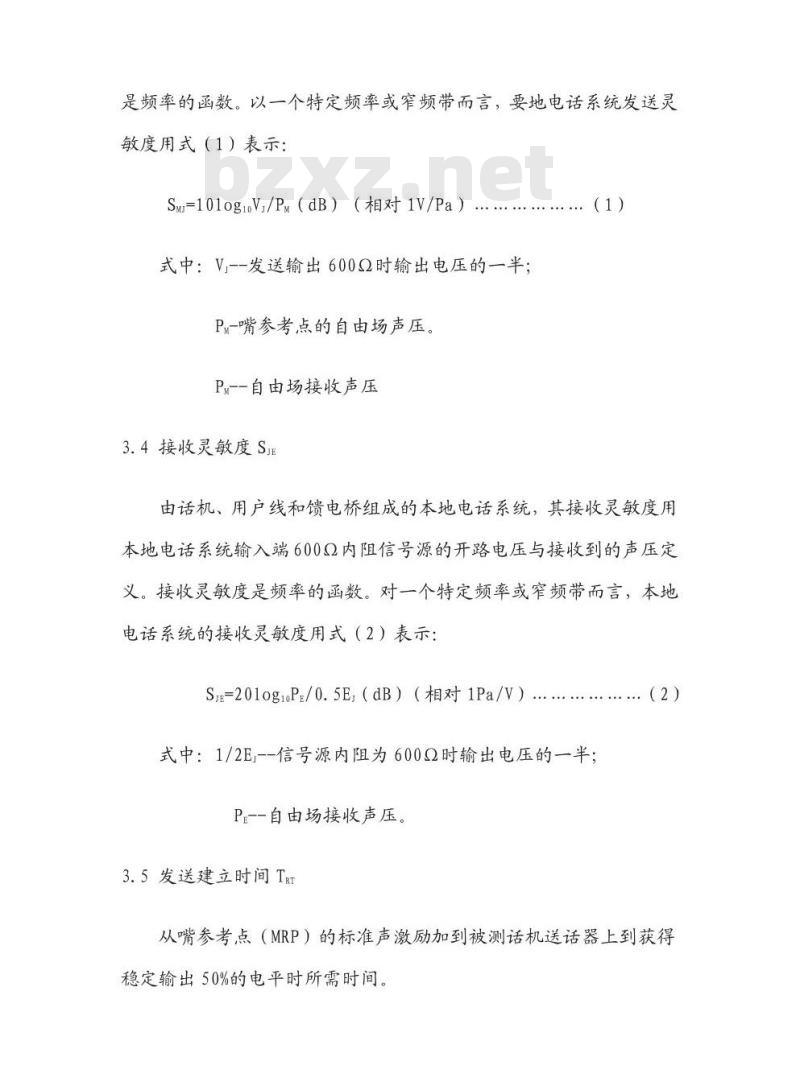

由话机、用户线和馈电桥组成的本地电话系统，其发送灵敏度用嘴参考点的自由场声压和本地电话系统的输出电压定义。发送灵敏度是频率的函数。以一个特定频率或窄频带而言，要地电话系统发送灵敏度用式（1）表示：
Su=101og1V,/Pm（dB）（相对1V/Pa）式中：Vi一-发送输出600Q时输出电压的一半：Px-嘴参考点的自由场声压。
Px--自由场接收声压
3.4接收灵敏度S
（1）
由话机、用户线和馈电桥组成的本地电话系统，其接收灵敏度用本地电话系统输入端600Q内阻信号源的开路电压与接收到的声压定义。接收灵敏度是频率的函数。对一个特定频率或窄频带而言，本地电话系统的接收灵敏度用式（2）表示：S=201ogioPe/0.5E,（dB）（相对1Pa/V）....式中：1/2E--信号源内阻为600Q时输出电压的一半：Pe-一自由场接收声压。
3.5发送建立时间TRT
（2）

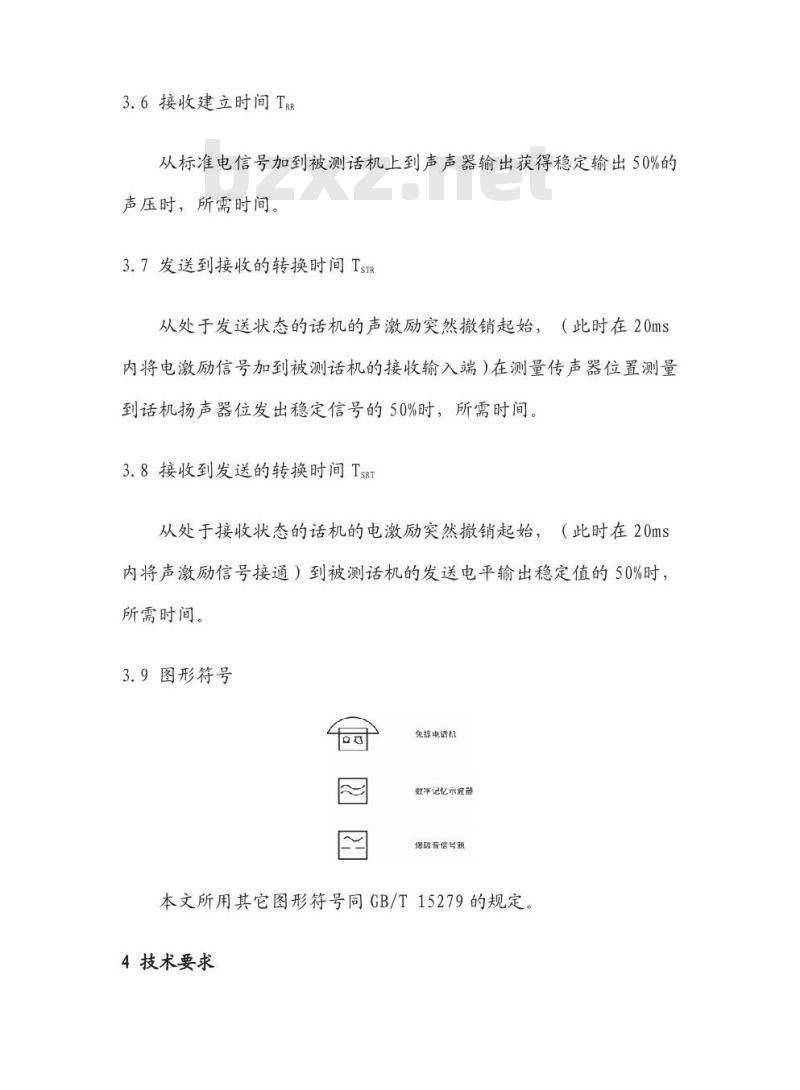

从嘴参考点（MRP）的标准声激励加到被测话机送话器上到获得稳定输出50%的电平时所需时间。3.6接收建立时间TRE
从标准电信号加到被测话机上到声声器输出获得稳定输出50%的声压时，所需时间。
3.7发送到接收的转换时间TsTF
从处于发送状态的话机的声激励突然撤销起始，（此时在20ms内将电激励信号加到被测话机的接收输入端）在测量传声器位置测量到话机扬声器位发出稳定信号的50%时，所需时间。3.8接收到发送的转换时间TsRT
从处于接收状态的话机的电激励突然撤销起始，（此时在20mS内将声激励信号接通）到被测话机的发送电平输出稳定值的50%时，所需时间。
3.9图形符号
免提电话机
数字记忆示波器
悠酸晋信号類
本文所用其它图形符号同GB/T15279的规定。4技术要求

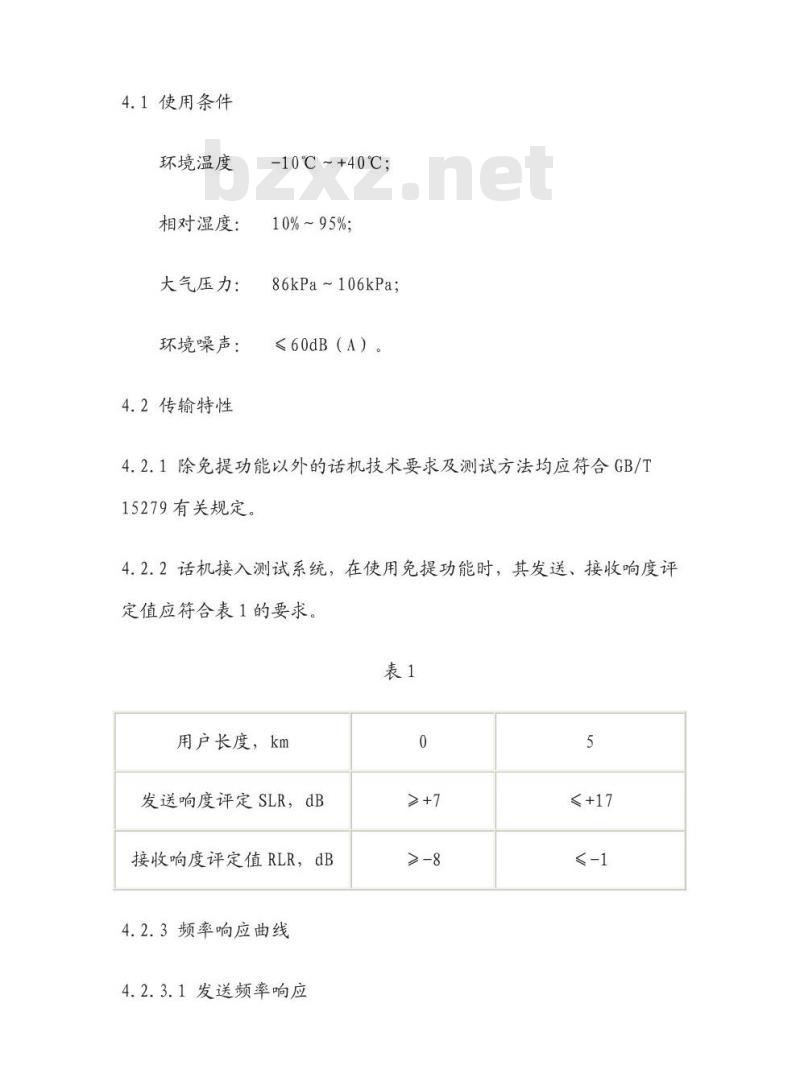

4.1使用条件
环境温度
相对湿度：
大气压力：
环境噪声：
4.2传输特性
-10℃~+40℃;
10%~95%；
86kPa~106kPa;
≤60dB（A）
4.2.1除免提功能以外的话机技术要求及测试方法均应符合GB/T15279有关规定。
4.2.2话机接入测试系统，在使用免提功能时，其发送、接收响度评定值应符合表1的要求。
用户长度，km
发送响度评定SLR，dB
接收响度评定值RLR，dB
4.2.3频率响应曲线
4.2.3.1发送频率响应
≤+17
话机不带用户时的发送频率响应在图1所示范围以内相对声级dB
允差上限
4.2.3.2接收频率响应
允差下限
300040005000
话机不带用户线时的接收频率响应在图2所示范围以内8000Hz
相对声级dB
允差上限
4.2.4非线性失真
允差下限
300040005000
8000Hz
话机在通话状态时，发送、接收非线性失真约应不大于10%，其中300Hz接收非线失真不大于12%4.2.5话机在通话状态时的平衡回损应符合GB/T15279有关条款规定。
4.2.6话机在通话状态时应不产生振鸣。4.3直流特性
4.3.1通话状态直流电阻应不大于450Q。4.3.2话机发号时的接通电阻应不大于450Q，断开电阻应不小于100k。
4.4发号特性
通话状态下发号特性应符合GB/T15279有关条款的规定。4.5采用语声开关电路的话机开关特性。4.5.1发送、接收建立时间在0km和5km时均为10ms土5ms。4.5.2发送到接收及接收到发送转换时间在0km和5km时均为100ms±50ms。wwW.bzxz.Net
4.6安全性：
话机在通话状态时安全性符合GB/T15279有关条款规定4.7基本环境适应性
4.7.1话机在-10℃低温和+40℃高温工作时，其发送、接收响度评定值充许偏离表1指标3dB，并应符合3.4的要求。4.7.2话机经-40℃和+55℃温度购存度后，在正常大气条件下恢复后应符合表1和3.4的规定。
4.7.3话机经频率范围为10Hz~55Hz，位移幅值为0.35mm扫频振动后，发送、接收响度评定值及发号特性应符合3.2.2、3.4要求4.7.4话机经峰值加速度值100m/s2，脉冲持续时间16ms碰撞后，应无机械损伤和结构松动现象，发送、接收响度评定值及发号特性应符合3.2.2、3.4要求。
4.7.5话机经温度为+40℃相对湿度为90%~95%工作时，发送、接收响度评定值应允许偏离表1指标3dB，发号特性应符合3.4的要求。4.8寿命试验
免提功能键经20万次动作后应能符合表1及3.4要求4.9可靠性
话机平均无故障工作时间（MTBF）应不小于3000h。5测试方法
话机响度评定测试方法及测试计分表必须符合GB/T152798的有关规定。
5.1测试条件
环境温度：-15℃~35℃；
相对湿度：45%～75%：
场：自由声场；
环境噪音：<35dB（A）。
大气压力：86kPa～106kPa；
测试桌应用坚硬木质制成，桌面应平滑、牢固、水平放置。桌子面积为1m2（不小于0.96m2）宽度不小于800mm、厚度不小于20mm。话机置于通话状态下测试。
话机、仿真嘴或测量传声器应按图3规定放置，仿真嘴或测量传声器轴线应与图3的BC线重合。
测试频率为200Hz～4000Hz，按1/30ct，频率点扫频方式测试。机壳投影轮线
机壳中心线
伤真嘴，测量传真器或
避环的位置
测试桌前沿
馈电桥、仿真线网络、平衡测试网络、平衡测试网络Zt均按GB/T15279有关条款规定
5.2灵敏度/频率特性测试
5.2.1发达灵活度的测试
按图4规定的测量嘴参考点（MRP）声压PM。25mm
2M=-4.7dBPa
1/2英寸声压型传声器
用户长度：0km、5km。
首先以频率为1000Hz的正弦信号通250mS、断150mS，然后在1s内以频率为200z～4000Hz按1/30ct，频率点扫频方式测试。话机按图3规定放置。
按图5规定测量本地电话系统发送输出电压Vi。5.9.1发送建立时间Trr的测试
测试按图9连接
被测话机按图3规定放置。
图中信号源为250ms通、150ms断、频率为1000Hz。将MRP点的声压调到-4.7dBPa然后闭合开关K长约1s分别在0km和5km条件下测量，并读取电压波形记录仪上A、B两路信号的时间差、该时间差即为发送建立时间TRT（见图10）。
