【通信行业标准(YD)】 64kbit/s时分复用器检测方法

YD/T 787—95
为了使64kbit/s时分复用器能进入数字网，实现与同类机型的互通，必须有一个统-的进网标准和检测方法。它包括设备的主要功能和技术指标、用户接口参数和进网电气安全条件等。本标准除提供以上内容外，还为测试其功能、参数提供了依据。本标准的附录A是提示的附录。
本标推由邮电部电信科学研究规划院提出并归口。本标准由邮电部数据通信技术研究所负责起草。本标准主要起草人：汪承芬。

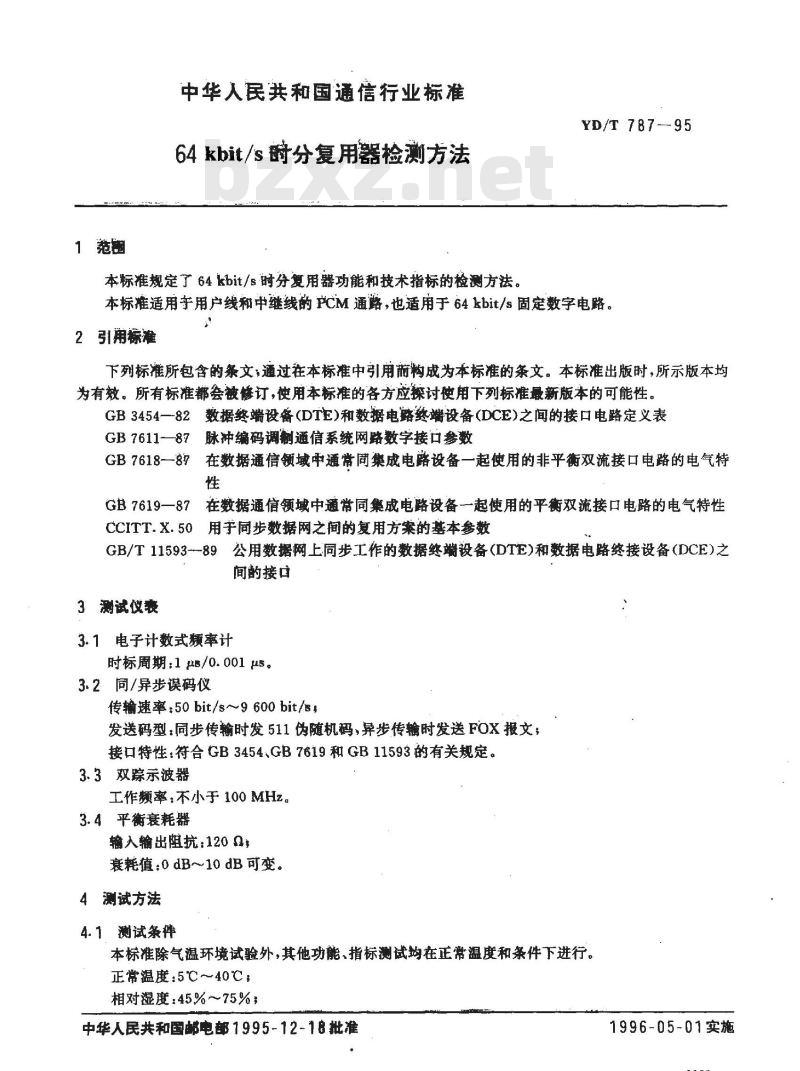

1范調
中华人民共和国通信行业标准
64kbit/s时分复用器检测方法
本标准规定了64kbit/s时分复用器功能和技术指标的检测方法。YD/T 787---95
本标准适用于用户线和中继线的PCM通路，也适用于64kbit/s固定数字电路。2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3454—82数据终端设备(DTE)和数据电路终端设备(DCE)之间的接口电路定义表GB7611—87脉冲编码调制通信系统网路数字接口参数GB7618一87在数据通信领域中通常同集成电路设备一起使用的非平衡双流接口电路的电气特性
GB7619一87在数据通信领域中通常同集成电路设备-一起使用的平衡双流接口电路的电气特性CCITT.X.50用于同步数据网之间的复用方案的基本参数GB/T 11593--89
公用数据网上同步工作的数据终端设备(DTE）和数据电路终接设备（DCE）之间的接口
3测试仪表
3.1电子计数式频率计
时标周期：1/0.001us。
3.2同/异步误码仪
传输速率：50bit/s~9600bit/s
发送码型：同步传输时发511伪随机码，异步传输时发送FOX报文，接口特性：符合GB3454、GB7619和GB11593的有关规定。3.3双踪示波器
工作频率：不小于100MHz。
3.4平衡衰耗器
输入输出阻抗：1200
衰耗值：0dB～10dB可变。
4测试方法
4.1测试条伴
本标准除气温环境试验外，其他功能、指标测试在正常温度和条件下进行。正常温度：5℃～40℃，
相对湿度：45% ~75%
中华人民共和国邮电部1995-12-18批准1996-05-01实施
交流电源电压：187V～242V。
YD/T 787—95
4.264kbit/s时分复用器的功能及其测试4.2.1本机自环测试

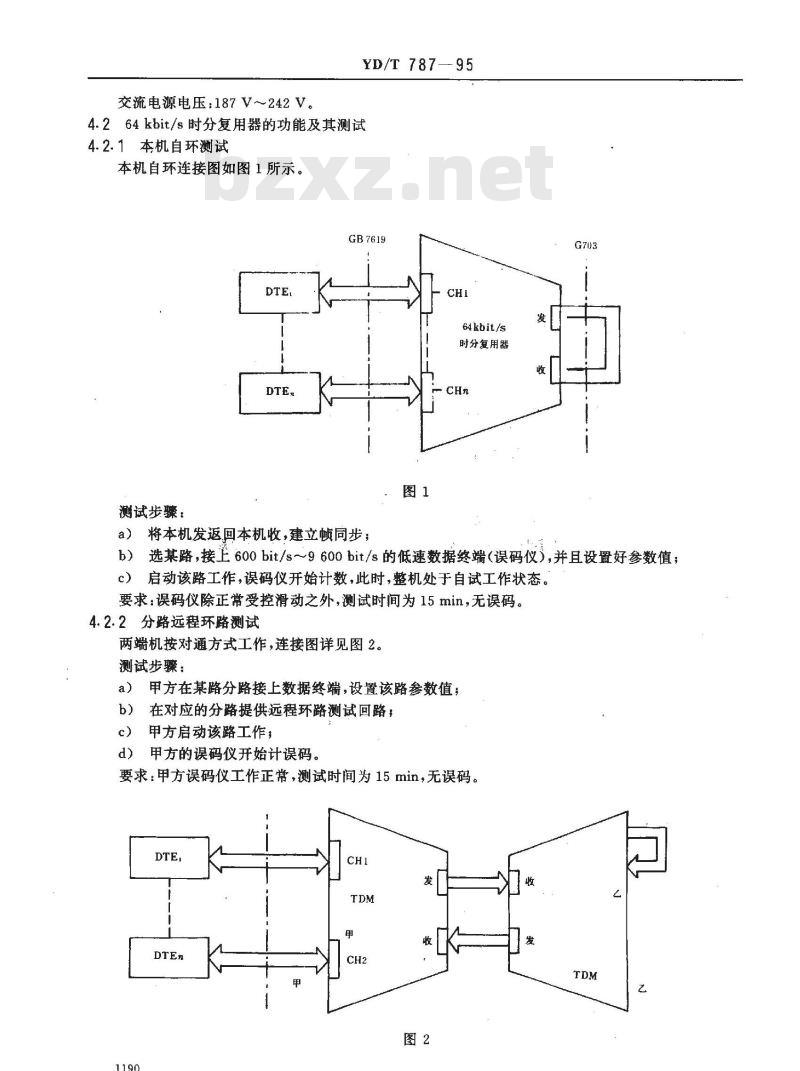

本机自环连接图如图1所示。
GB7619
测试步骤：
a）将本机发返回本机收，建立顿同步；图1
64kbit/s
时分复用器
b）选某路，接上600bit/s～9600bit/s的低速数据终端（误码仪），并且设置好参数值；c）启动该路工作，误码仪开始计数，此时，整机处于自试工作状态。要求：误码仪除正常受控滑动之外，测试时间为15min，无误码。4.2.2分路远程环路测试
两端机按对通方式工作，连接图详见图2。测试步骤：
a）甲方在某路分路接上数据终端，设置该路参数值：b）在对应的分路提供远程环路测试回路；甲方启动该路工作，
甲方的误码仪开始计误码。
要求：甲方误码仪工作正常，测试时间为15min，无误码。DTE
YD/T 787--95
4.2.3时分复用器的低速端可接同步数据终端或异步数据终端当工作在同步状态时，其速率为600bit/s~~9600bit/s，根据CCITT.X.50规定可同时传输5路9600bit/s数据或10路4800bit/s，或10路以上2400bit/s，1200bit/s、600bit/s数据。可同种速率数据同时传，也可混合速率数据同时传输；当工作在异步状态时，其速率为600bit/s～2400bit/s；当工作在透明状态时，其速率为600bit/s以下。测试图如图1所示。图中DTE，～DTE，可为不同工作状态以及不同速率。
4.3技术指标及其测试

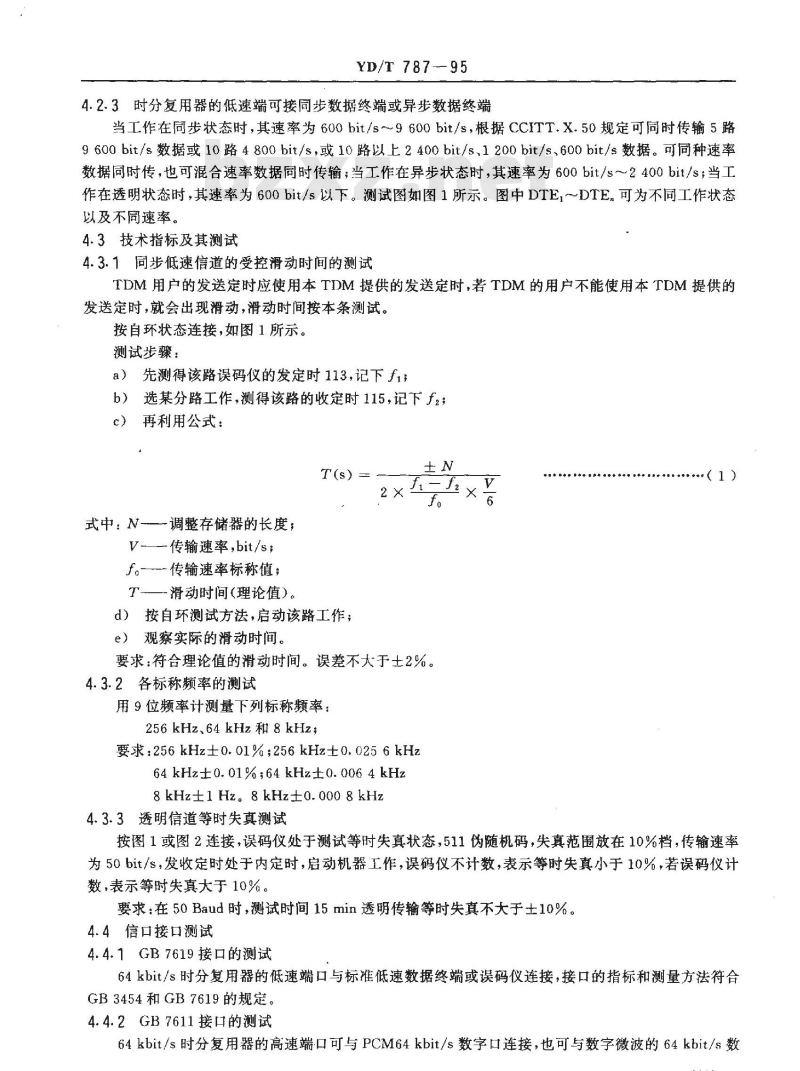

4.3.1同步低速信道的受控滑动时间的测试TDM用户的发送定时应使用本TDM提供的发送定时，若TDM的用户不能使用本TDM提供的发送定时，就会出现滑动，滑动时间按本条测试。按自环状态连接，如图1所示。
测试步骤：
a）先测得该路误码仪的发定时113，记下fi；b）选某分路工作，测得该路的收定时115，记下fz;c）再利用公式：
式中：N-调整存储器的长度；
V-传输速率,bit/s;
f。-传输速率标称值;
T-滑动时间(理论值）。
d）按自环测试方法，启动该路工作；e）观察实际的滑动时间。
要求：符合理论值的滑动时间。误差不大于士2%。4.3.2各标称频率的测试
用9位频率计测量下列标称频率：256 kHz、64 kHz 和 8 kHz;
要求:256kHz±0.01%;256kHz±0.0256kHz64kHz±0.01%;64kHz±0.0064kHz8 kHz±1 Hz。 8 kHz±0.000 8 kHz4.3.3透明信道等时失真测试
（1）
按图1或图2连接，误码仪处于测试等时失真状态，511伪随机码，失真范围放在10%档，传输速率为50bit/s，发收定时处于内定时，启动机器工作，误码仪不计数，表示等时失真小于10%，若误码仪计数，表示等时失真大于10%。
要求：在50Baud时，测试时间15min透明传输等时失真不大于士10%。4.4信口接口测试
4.4.1GB 7619接口的测试
64kbit/s时分复用器的低速端口与标准低速数据终端或误码仪连接，接口的指标和测量方法符合GB3454和GB7619的规定。
4.4.2GB7611接口的测试免费标准下载网bzxz
64kbit/s时分复用器的高速端·口可与PCM64kbit/s数字口连接，也可与数字微波的64kbit/s数1191
YD/T 787-95

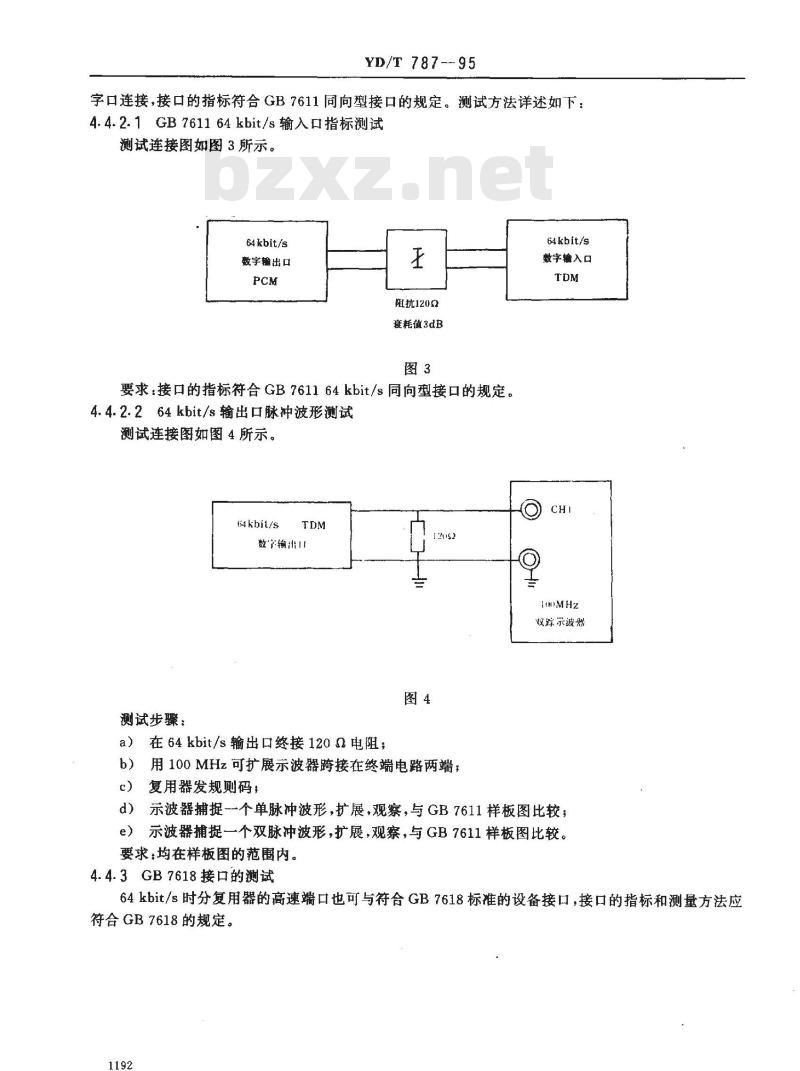

字口连接，接口的指标符合GB7611同向型接口的规定。测试方法详述如下：4.4.2.1GB761164kbit/s输入口指标测试测试连接图如图3所示。
64kbit/s
数字输出口
粗抗1200
衰耗值3dB
要求：接口的指标符合GB761164kbit/s同向型接口的规定。4.4.2.264kbit/s输出口脉冲波形测试测试连接图如图4所示。
ti4kbit/s
测试步骤：
a）在64kbit/s输出口终接120α电阻；s
用100MHz可扩展示波器跨接在终端电路两端；c）复用器发规则码，
64kbit/s
数字输入口
双踪示波器
d）示波器捕捉-个单脉冲波形，扩展，观察，与GB7611样板图比较；e）示波器捕捉一个双脉冲波形，扩展，观察，与GB7611样板图比较。要求：均在样板图的范围内。
4.4.3GB7618接口的测试
64kbit/s时分复用器的高速端口也可与符合GB7618标准的设备接口，接口的指标和测量方法应符合GB7618的规定。
YD/T787-95
附录A
（提示的附录）
GB761164kbit/s同向接口的脉冲样板3.12us
(3.9 -0.78)
(3.9—0.39)
(3.9 +0. 39)
(3.9+2.6)
(3.9+3.9)
a单脉冲样板
注：限制值适用于正负极性的脉冲。YD/T 787—95
(7.8-0.78)
(7. 8 - 0. 39 )
(7.8 + 0. 39)
(7.8+2.6)
(7.8+0,39)
b双脉冲样板
续图A1
CCITT-16320
