【通信行业标准(YD)】 传真测试样张No.2

YD/T788—95

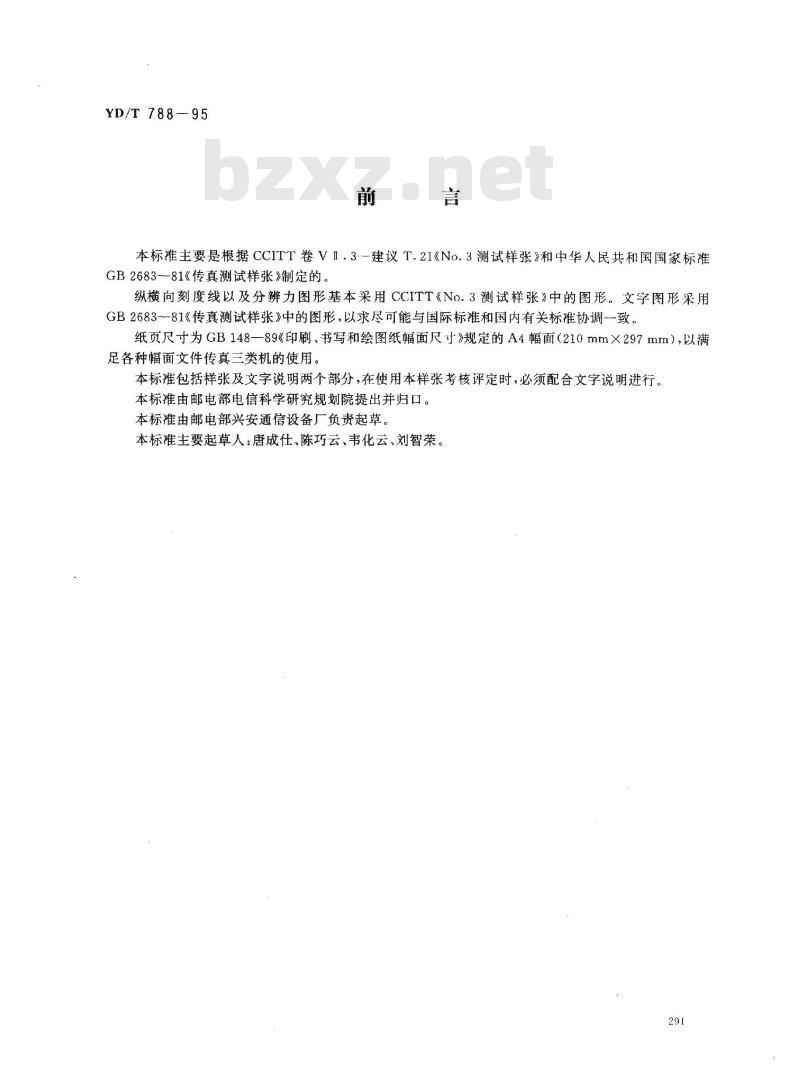

本标准主要是根据CCITT卷VI.3建议T.21《No.3测试样张》和中华人民共和国国家标准GB2683--81《传真测试样张》制定的。纵横向刻度线以及分辨力图形基本采用CCITT《No.3测试样张》中的图形。文字图形采用GB2683--81《传真测试样张》中的图形，以求尽可能与国际标准和国内有关标准协调-致。纸页尺寸为GB148—89《印刷、书写和绘图纸幅面尺寸》规定的A4幅面（210mm×297mm），以满足各种幅面文件传真三类机的使用。本标摊包括样张及文字说明两个部分，在使用本样张考核评定时，必须配合文字说明进行。本标推由邮电部电信科学研究规划院提出并归口。本标准由邮电部兴安通信设备厂负责起草。本标准主要起草人：唐成仕、陈巧云、韦化云、刘智荣。291
1范围

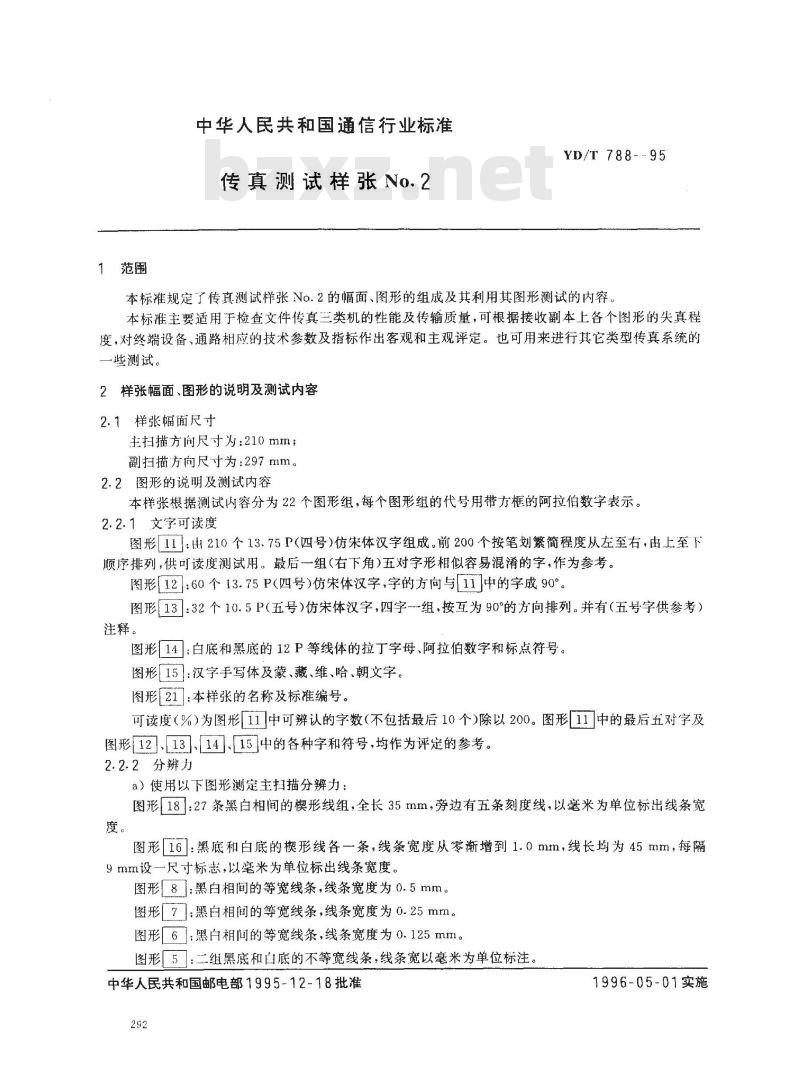

中华人民共和国通信行业标准
传真测试样张No.2
YD/T788---95
本标准规定了传真测试样张No.2的幅面、图形的组成及其利用其图形测试的内容，本标准主要适用于检查文件传真三类机的性能及传输质量，可根据接收副本上各个图形的失真程度，对终端设备、通路相应的技术参数及指标作出客观和主观评定。也可用来进行其它类型传真系统的些测试。
2样张幅面、图形的说明及测试内容2.1样张幅面尺寸
主扫描方间尺寸为：210mm；
副扫描方向尺寸为：297mm。
2.2图形的说明及测试内容
本样张根据测试内容分为22个图形组，每个图形组的代号用带方框的阿拉伯数字表示。2.2.1文字可读度
图形11：出210个13.75P（四号）仿宋体汉字组成。前200个按笔划繁简程度从左至右，由上至下顺序排列，供可读度测试用。最后一组(右下角)五对字形相似容易混淆的字，作为参考。图形[12：60个13.75P（四号）仿朱体汉字，字的方向与11中的字成90°。图形13：32个10.5P（五号）仿宋体汉字，四字组，按互为90°的方向排列。并有（五号字供参考）注释。
图形14：白底和黑底的12P等线体的拉丁字母、阿拉伯数字和标点符号。图形15：汉字手写体及蒙、藏、维、哈、朝文字。图形211：本样张的名称及标准编号。可读度（%）为图形11|中可辨认的字数（不包括最后10个）除以200。图形11中的最后五对字及图形12131415中的各种字和符号，均作为评定的参考。2.2.2分辨力
a）使用以下图形测定主扫描分辨力：图形18：27条黑白相间的楔形线组，全长35mm，旁边有五条刻度线，以毫米为单位标出线条宽度。
图形16l：黑底和白底的楔形线各一条，线条宽度从零渐增到1.0mm，线长均为45mm，每隔9mm设一尺寸标志，以毫米为单位标出线条宽度。图形8：黑白相间的等宽线条，线条宽度为0.5mm。图形7|：黑白相间的等宽线条，线条宽度为0.25mm。图形6：黑白相间的等宽线条，线条宽度为0.125mm。图形5：二组黑底和白底的不等宽线条，线条宽以毫米为单位标注，中华人民共和国邮电部1995-12-18批准292
1996-05-01实施
YD/T 788-95

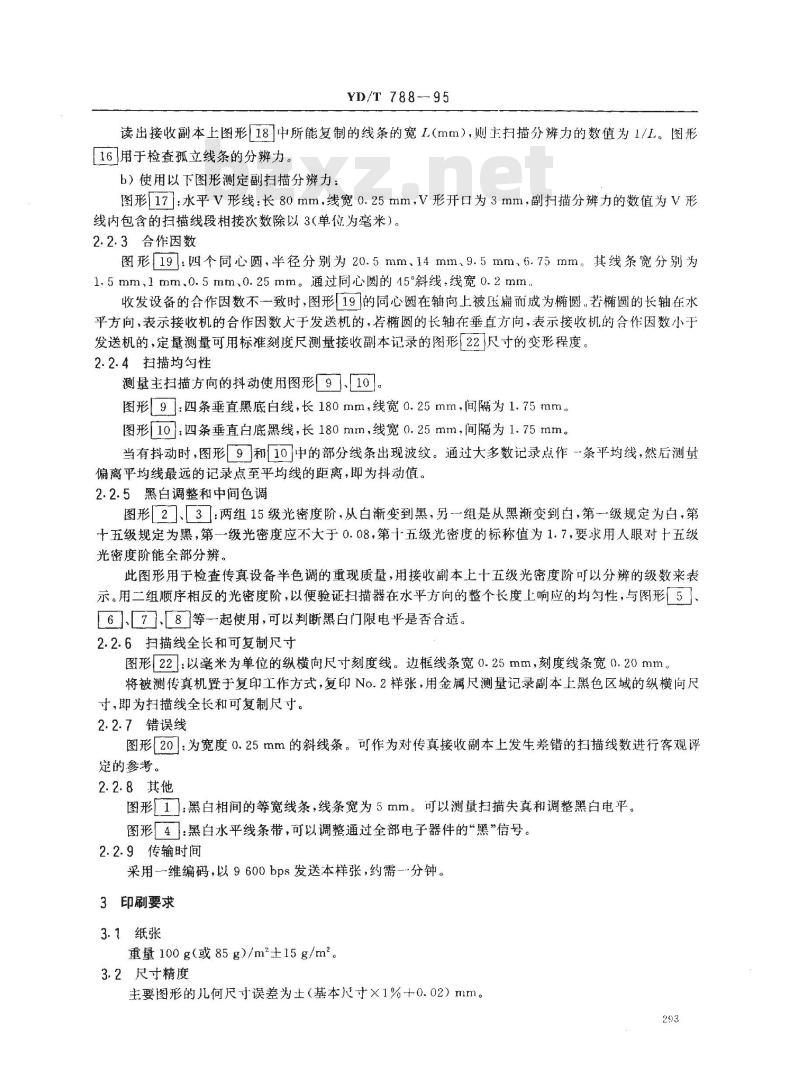

读出接收副本上图形18中所能复制的线条的宽L(mm），则主扫描分辨力的数值为1/L。图形16用于检查孤立线条的分辨力。b）使用以下图形测定副扫描分辨力：图形17：水平V形线：长80mm，线宽0.25mm，V形开口为3mm，副扫描分辨力的数值为V形线内包含的扫描线段相接次数除以3（单位为毫米）。2.2.3合作因数
图形19l：四个同心圆，半径分别为20.5mm.14mm、9.5mm、6.75mm。其线条宽分别为1.5mm、1mm.0.5mm.0.25mm。通过同心圆的45°斜线，线宽0.2mm。收发设备的合作因数不一致时，图形19的同心圆在轴向上被压扁而成为椭圆。若椭圆的长轴在水平方向，表示接收机的合作因数大于发送机的，若椭圆的长轴在垂直方向，表示接收机的合作因数小于发送机的，定量测量可用标准刻度尺测量接收副本记录的图形22尺寸的变形程度。2.2.4扫描均匀性
测量主扫描方向的抖动使用图形97、10图形9l：四条垂直黑底白线，长180mm，线宽0.25mm，间隔为1.75mm图形10l：四条垂直白底黑线，长180mm，线宽0.25mm，间隔为1.75mm。当有抖动时，图形9和10中的部分线条出现波纹。通过大多数记录点作-条平均线，然后测量偏离平均线最远的记录点至平均线的距离，即为抖动值。2.2.5黑白调整和中间色调
图形2」！3：两组15级光密度阶，从白渐变到黑，另-一组是从黑渐变到自，第一级规定为白，第十五级规定为黑，第一级光密度应不大于0.08，第十五级光密度的标称值为1.7，要求用人眼对十五级光密度阶能全部分辨。
此图形用于检查传真设备半色调的重现质量，用接收副本上十五级光密度阶可以分辩的级数来表示。用二组顺序相反的光密度阶，以便验证扫描器在水平方向的整个长度上响应的均匀勾性，与图形5、678等一起使用，可以判断黑白门限电平是否合适。2.2.6扫描线全长和可复制尺寸
图形22l：以毫米为单位的纵横向尺寸刻度线。边框线条宽0.25mm，刻度线条宽0.20mm。将被测传真机置于复印工作方式，复印No.2样张，用金属尺测量记录副本上黑色区域的纵横向尺寸，即为扫描线全长和可复制尺寸。2.2.7错误线
图形20：为宽度0.25mm的斜线条。可作为对传真接收副本上发生差错的扫描线数进行客观评定的参考。
2.2.8其他
图形1：黑白相间的等宽线条，线条宽为5mm。可以测量扫描失真和调整黑白电平。图形4：黑白水平线条带，可以调整通过全部电子器件的“黑”信号。2.2.9传输时间
采用一维编码，以9600bps发送本样张，约需-~分钟。3印刷要求
3.1纸张Www.bzxZ.net
重量100g（或85g）/m±15g/m2。3.2尺寸精度
主要图形的儿何尺寸误差为土（基本尺寸×1%+0.02）mm。293
YD/T788-95

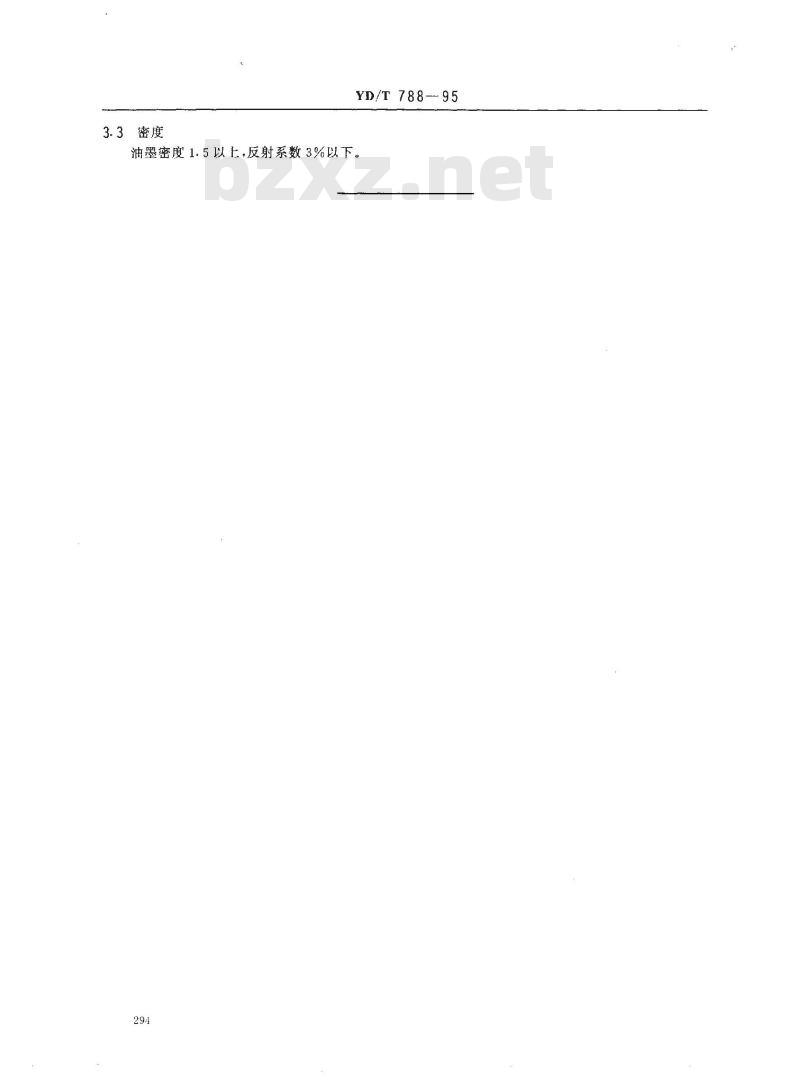

油墨密度1.5以上，反射系数3%以下。294
