【通信行业标准(YD)】 704/2048Kbit/s数字复分设备技术要求和测试方法

YD/T794--1996

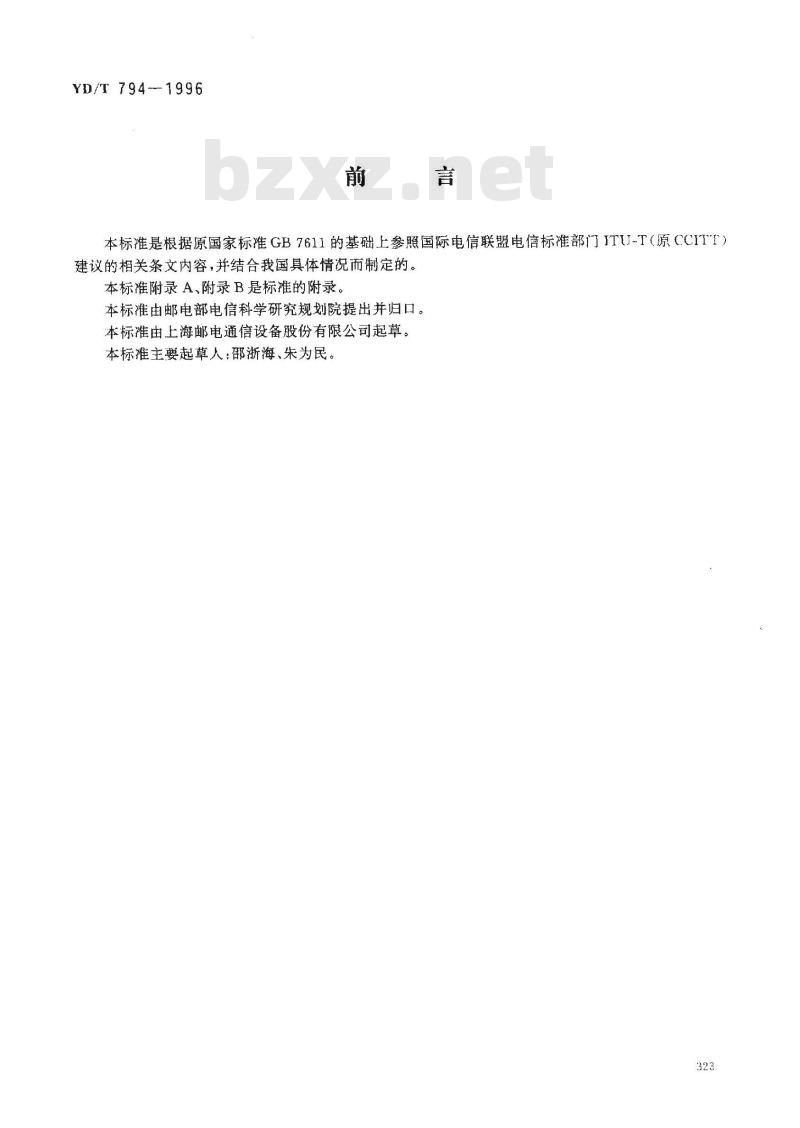

本标准是根据原国家标准GB7611的基础上参照国际电信联盟电信标准部门JTU-T（原CCITT）建议的相关条文内容，并结合我国具体情况而制定的。本标准附录A、附录B是标准的附录。本标准由邮电部电信科学研究规划院提出并归口。本标准由上海邮电通信设备股份有限公司起草。本标准主要起草人：邵浙海、朱为民。323

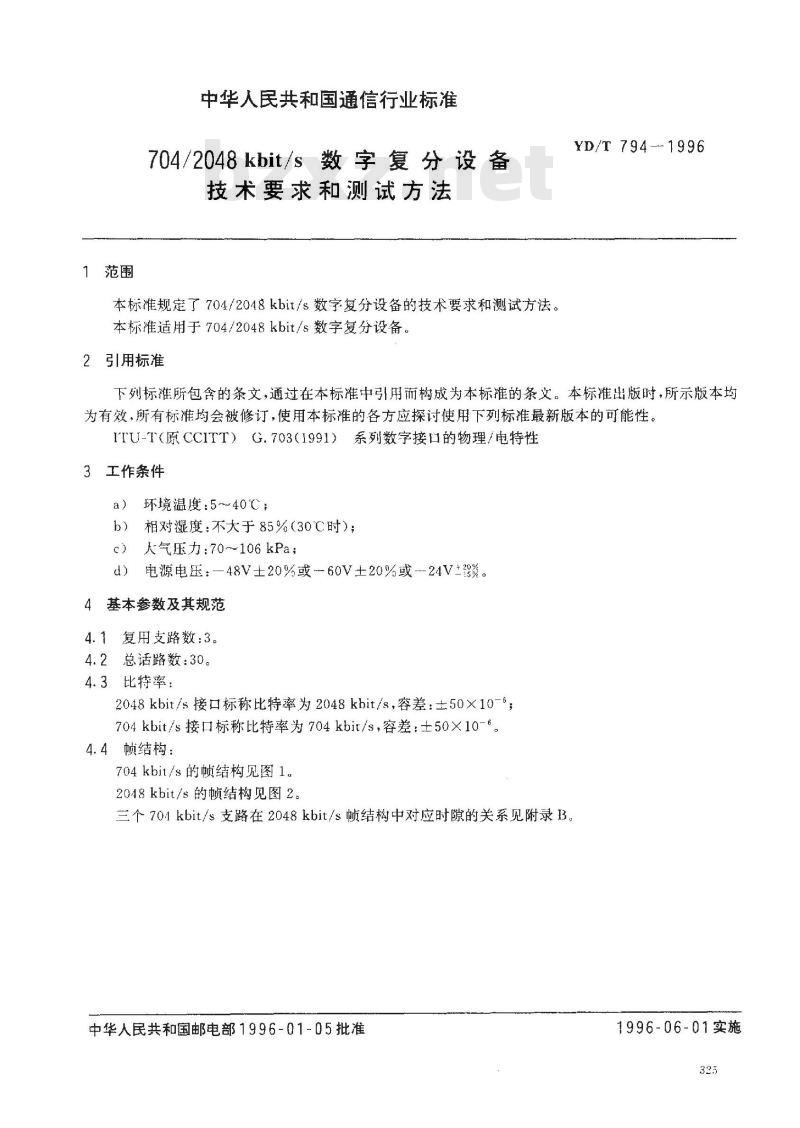

1范围
中华人民共和国通信行业标准
704/2048kbit/s数字复分设备
技术要求和测试方法
本标准规定了704/2048kbit/s数字复分设备的技术要求和测试方法。本标准适用于704/2048kbit/s数字复分设备。2引用标准
YD/T 794--1996
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准均会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。ITU-T（原CCITT）G.703（1991）系列数字接口的物理/电特性3工作条件
环境温度：5~40℃；
相对湿度：不大于85%（30℃时）；c）人气压力：70～106kPa；
d）电源电压：--48V士20%或-60V±20%或-24V+驾兹。4基本参数及其规范
4.1复用支路数：3。
4.2总话路数：30。
4.3比特率：
2048kbit/s接口标称比特率为2048khit/s，容差：±50×10-6，704kbit/s接口标称比特率为704kbit/s，容差：±50×10-。4.4顿结构：

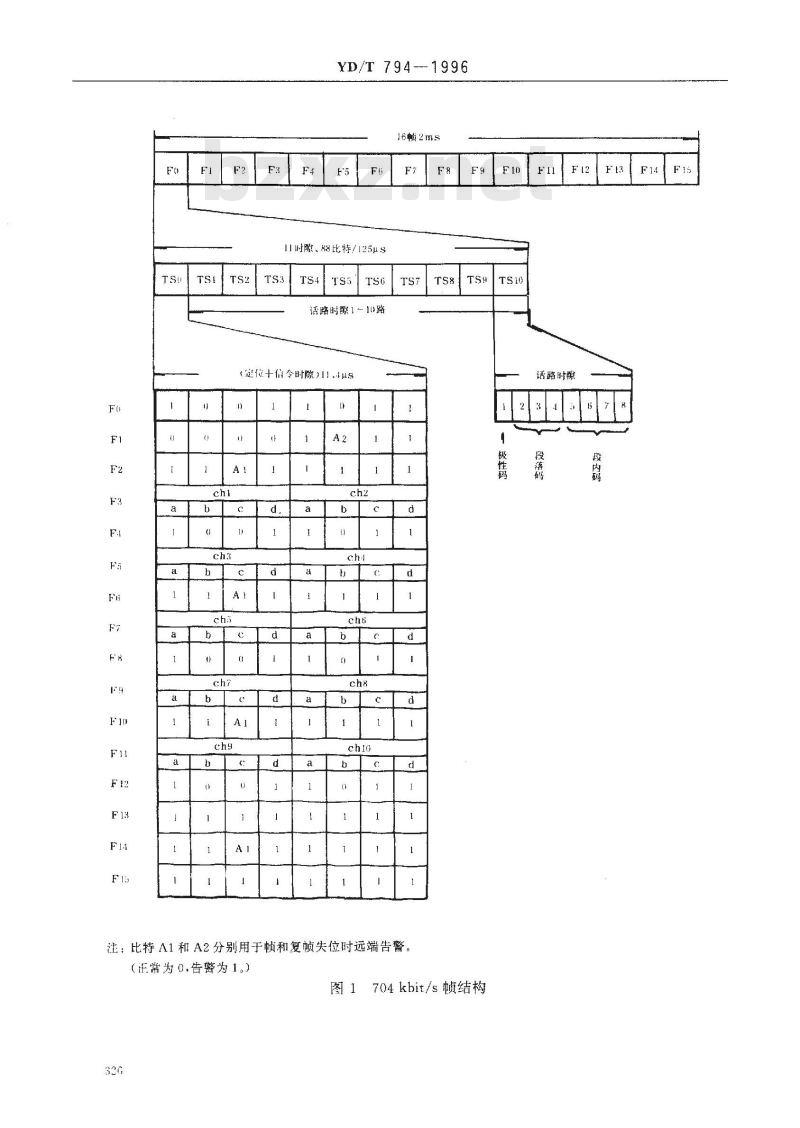

704kbit/s的懒结构见图1。

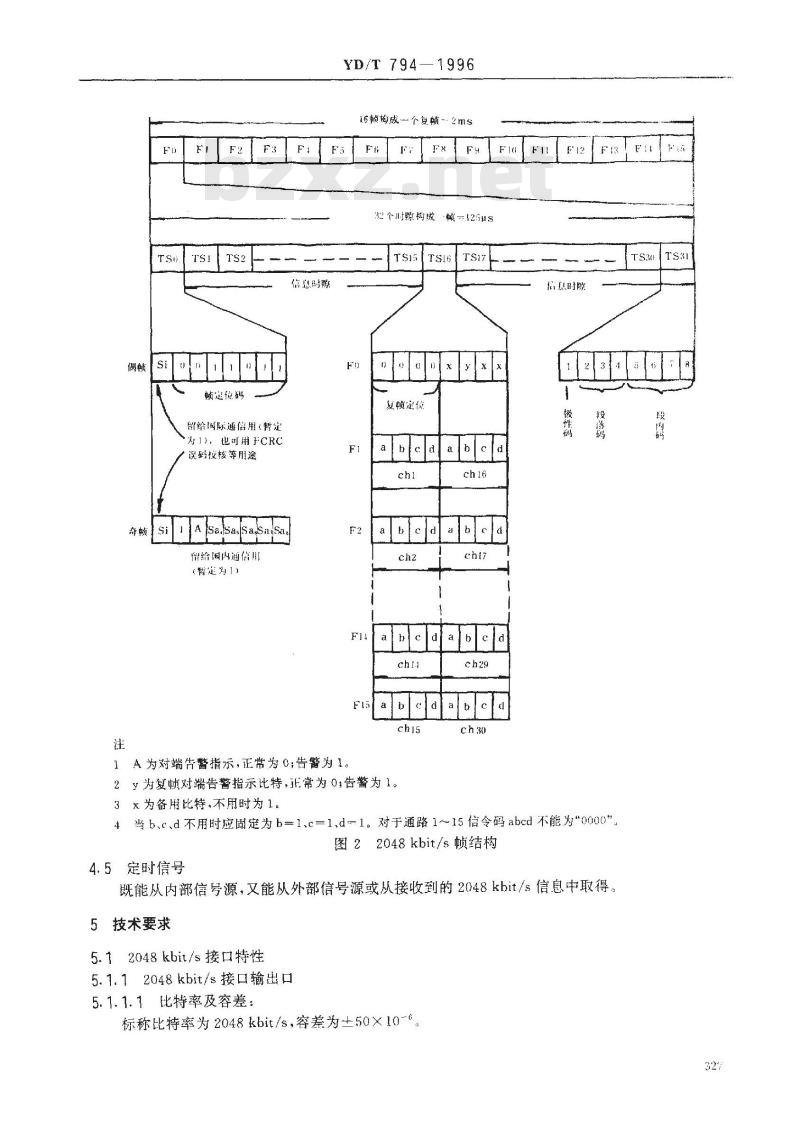

2048kbit/s的顿结构见图2。
三个701kbit/s支路在2048kbit/s顺结构中对应时隙的关系见附录B。中华人民共和国邮电部1996-01-05批准1996-06-01实施
YD/T794--1996
16顿2ms
时隙、88比特/125μS
话路时隙1～10路
（定位十信令时隙）11.1μs
注；比特A1和A2分别用于顿和复帧失位时远端告警。（正常为0，告警为1。）
图1704kbit/s顿结构
话路时隙
奇顿si
顺定位码
留给国际通信用（暂定
为1），也可用于CRC
误码校核等用途
IA ISa.SasiSaSuiSa
留给国内通信用
（楚为1）
信息时
YD/T 794—1996
165懒均成一个复赖-
：2ms
幢-125us
32个时隙构成
复赖定位
abicla alblcd
abea4bsa
1A为对端告警指示，正常为0;告警为1。a
2为复顿对端告警指示比特，正常为0告警为1。chi?
信息时隙
3x为备用比特，不用时为1。
4当b、C、d不用时应固定为b=1、c=1,d-1。对于通路1~15信令码abcd不能为\0000\图22048kbit/s顿结构
4.5定时信号
既能从内部信号源，又能从外部信号源或从接收到的2048kbit/s信息中取得5技术要求
5.12048kbit/s接口特性
5.1.12048kbit/s接口输出口
5.1.1.1比特率及容差：
标称比特率为2048kbit/s，容差为±50×10-6TS34ITS31
5.1.1.2传输码型：HDB3。
5.1.1.3输出口…般要求：
YD/T794—1996

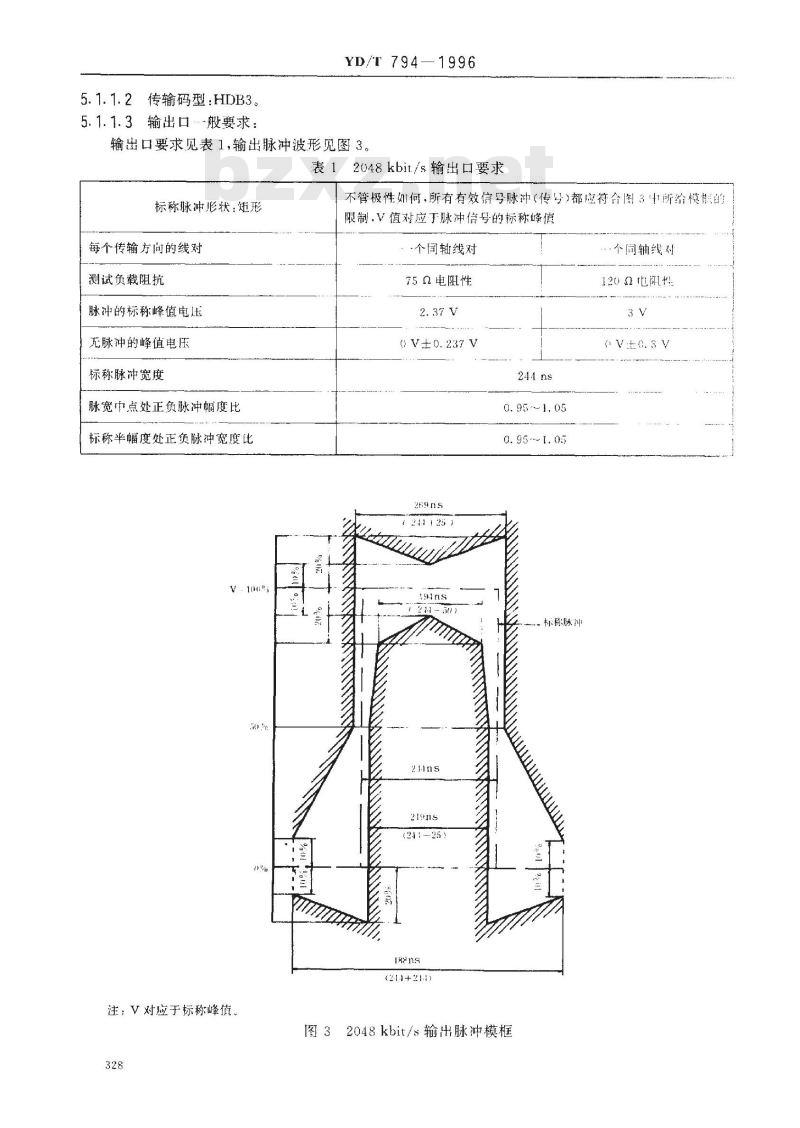

输出口要求见表1，输出脉冲波形见图3。表12048kbit/s输出口要求
标称脉冲形状：矩形
每个传输方向的线对
测试负载阻抗
脉冲的标称峰值电压
无脉冲的峰值电压
标称脉冲宽度
脉宽中点处正负脉冲幅度比
标称半幅度处正负脉冲宽度比
注：V对应于标称峰值。
不管极性如何，所有有效信号脉冲（传号）都应符合图3中所给模期的限制，V值对应丁脉冲信号的标称峰值个间轴线对
75Q电阻性
0 V±0. 237 V
(2)1+21
244 ns
0. 95 ~1. 05
0. 95-1. 05
标称脉冲
图32048kbit/输出脉冲模框
一个同轴线对
5.1.1.4最大输出抖动
YD/T 794-1996
在由内部时钟源驱动发送定时信号的情况下，在频率为20Hz～100kHz范围内测得的2048kbit/s输出端的峰-峰抖动值应不超过0.05UI(1UI=488ns）。5.1.22048kbit/s接「输入l1
5.1.2.1输入信号要求
按本标准第5.1.1要求。
5.1.2.2输入允许衰减
出现在输入口的数字信号应按本标准的第5.1.1.3的规定。但允许依连接输出口所使用的传输线对的不同而引入变化，输入口应能适应这些变化，这些线对的频率特性应近似符合√规律，而且在1024kHz频率点上衰减值变化的最低范围应达到0dB~6dB。此衰减值应包括可能存在于输出口与输入口之间数字配线架所引入的任何衰减。5.1.2.32048kbit/s输入口最大允许输入抖动测试信号为215--1伪随机序列，该信号被具有如图4所示的幅度/频率特性的正弦抖动所调制，所测得的输入门最大允许抖动应在图4所示的样板极限范围之上。峰峰抖动(UI
udB/noct
（双对数唑标）
图42048kbit/s输入口最大允许输入抖动5.1.2.4输入口输入阻抗及回波损耗标称值：75Q（同轴）；
1202（对称）。
输入口回波损耗应具有表2所示的最小值。表22048kbit/s输入口回波损耗
频率范围,kHz
51～102
102-2048
2048～3072
5.1.2.5输入口抗干扰要求
回波损耗.dB
HHikHz
个有用信号和一个干信号经混合网络叠加成个组合信号。有用信号和干扰信导应符含第329
YD/T 794—1996
5.1.1的规定，其信号是2'5一1的伪随机序列，有用信号和干扰信号的比特率均应在标准所规定的容差范围内，但不应同步。有用信号和千扰信号之比为18dB。混合网络的标称阻抗为75Q（同轴）或120α（对称）。当组合信号经过规定的6dB电缆衰减加到输入口应无比特差错出现。5.1.3过压保护要求
2048kbit/s输入口、输出口的过压保护要求见附录A。5.1.4外导体或屏蔽的接地
同轴电缆线对的外导体或对称电缆线对的屏蔽应在输出口接地。如果需要，同轴电缆外导体或对称电缆线对的屏蔽在输入口也应能接地。5.2704kbit/s接口
5.2.1704kbit/s接口输出口
5.2.1.1比特率
标称比特率为704kbit/s，容差为士50×10-6。5.2.1.2传输码型：HDB3。
5.2.1.3704kbit/s输出口要求
704kbit/s输出口要求见表3；输出脉冲波形见图5。表3704kbit/s输出口要求
标称脉冲形状：矩形
每个传输方问的线对
测试负载阻抗
脉冲的标称峰值电压
无脉冲的标称峰值电压
标称脉冲宽度
脉宽中点处正负脉冲幅度比
标称半幅处正负脉冲宽度比
不管极性如何，所有有效信号的传号都应符合图5中所给模框图的限制，V值对应于脉冲信号的标称峰值
一个对称线对
120Q电阻性
0.95~1.05
0. 95~105
注：V对应于标称峰值。
V=100%
YD/T 794—1996
(710+60）
(70-120）
(71(1 -. 60 )
l420ns
(71(1+711))
图5704kbit/s接口脉冲模框
5.2.1.4704kbit/s接口输出抖动标脉冲
由内部时钟源驱动发送定时信号的情况下，在频率为20Hz～100kHz范围内测得的704kbit/s输出的峰-峰抖动值应小于0.05UI(1UI1420ns）。5.2.2704kbit/s接口输入口
5.2.2.1输入信号要求
应符合本标准第5.2.1的要求。
5.2.2.2连接线对的要求
特性阻抗为1200的市话电缆或对称电缆。5.2.2.3自动均衡范围
不低于5dB～25dB,对于5dB～40dB,可分为两段均衡（5dB～25dB及20dB~～40dB）。5.2.2.4输入阻抗及回波损耗
标称值：120Q；
输入回波损耗应具有表4所示的最小值。331
频率范围,kHz
35~701
704--845
5.2.2.5输入口抗干扰要求
—1996
YD/T 794-
表4704kbit/s输入口回波损耗
回波损耗，dB
个有用信号和个下扰信号经混合网络叠加成个组合信号，有用信号和干扰信号应符合第5.2.1的规定，其信号为25一1伪随机序列。有用信号和干扰信号的比特率均应在本标准所规定的容差范围内，但不应同步。有用信号和干扰信号之比18dB。混合网络的标称阻抗为120α（对称），当组合信号经过规定的连接线对加到输入口，应无比特差错出现。5.2.3过压保护要求
704kbit/s输入输出口的过压保护要求见附录A。5.3警性能
当设备发生下列故障之一时，应立即发出声光告警指示。5.3.1电源故障
5.3.22048kbit/s输入信号消失
5.3.32048kbit/s顿失位
5.3.42048kbit/s复帧失位
5.3.52048kbit/s帧定位信号的比特差错率≥10\5.3.5.1启动故障情况指示的判据a)
比特差错率小丁或等于1×10-*时，在4s～5s内启动告警指示的概率应小于10~。比特差错率小于或等于1×10-3时在4s~~5s内启动告警指示的概率应大于0.95。5.3.5.2解除故障情况指示的判据a）
比特差错率大于或等于1×10“时，在4s～5s内解除故障情况指示的概率几乎为0，比特差错率小于或等于1×104时，在1s～5s内解除故障情况指示的概率应大于0.95。5.3.6 2048 kbit/s 收 AIS
2048kbit/s收到对告指示
2048khit/s复帧对告
704kbit/s输入信号消失
704kbit/s顿失位
704khit/s复帧失位
704kbit/s帧定位信号比特差错率≥103704kbit/s对告
704kbit/s复顿对告
6测试方法
6.1主振频率测试
用频率让测主振输出频率，应在2048kHz土102Hz范围内。6.22048khit/s接口输出波形测试332
数字信号
发生器
YD/T794—1996
n:kbit/s 输入们
被测设备
图6输波形测试
1xkbit/s输i
如图6所示，在被测设备的2048kbit/s输出口分别终端75Q和120Q的电阻.用示波器跨接测量，其输出波形应符合图3模框图的要求6.32048kbit/s接口输出口最大输出抖动测试mkbit/s
被测设备
20.48kbit/s 输1
图7输出抖动测试
抖动检洲器
如图7所示，抖动检测器直接接在被测设备的2048kbit/接输出端，在20Hz~100kHz范问内，输出抖动应不大于0.05UI（有条件可在704kbit/s接口接收侧发送号）。6.42048kbit/s接输入允许衰减测试1、HDB3
发生器
idB~fidB
连接线时
48kbit/s输入！
被测设备
图8输入允许衰减测试
it特美籍
如图8所示，码型发生器的信号经符合/厂衰减规律的连接线对送到被测设备的2048kbit/s接厂输入端，用比特差错检测器监测，当此连接线对的衰减值在0dB～6dB应无比特差错产牛6.52048kbit/s接口输入端最大允许输入抖动测试1、HDB3
发生器
相位料动
调制器
udB-idB
连接线对
2it1xkbit/s 输人l
被测设备
图9输入抖动测试
比特关错
检测器
如图9所示，用码型发生器送20.18kbit/s、HDB3、213一1的伪随机序列信母终抖动调制器调制片。333
YD/T 794—1996
经0dB6dB连接线对送入被测设备的2048kbit/s的接收端，在输出处用比特差错检测器进行监测，改变抖动调制器的频率和幅度，以刚好无比特差错时的抖动幅度值为最大允许输入抖动，测得的曲线应在图4所给出的范围之上。
6.6704kbit/s接口输出波形测试704kbit/s输t
窄发生器
20.18kbi1/s输人
被測设备
图10704kbit/s输出波形测试
按图10连接。用示波器高阻跨接测试，704kbit/s接口输出波形应在图5所示的模框范围之内。6.7704kbit/s接口输出抖动测试用抖动检测仪在704kbit/s接口的输出口直接读出，其结果应在本标准第5.2.1.4所规定的范围内。
6.8704kbit/s接口自动均衡范围测试\..、 HDB3
发生器
sdB25dB或
2udB- 40dB
连接线对
7Mkbit/s 输入口
被测设备
图11704kbit/s自动均衡范围测试比特差错
检测器
按图11连接。当连接线对的衰减值在本标准第5.2.2.2和第5.2.2.3的范围内，被测设备应无比持差错出现。
6.9告警性能测试
6.9.12048kbit/s部分告警性能测试将PCM数字信号发生器接至被测设备的2048kbit/s接口输入端，先后改变PCM数字信号发生器的输出设置，使被测设备先后处于2048kbit/s收码流中断、帧失位、复顿失位，10-3比特差错率、AIS、帧对告、复顿对告等告警状态，被测设备应给出相应的声光告警指示。6.9.2704kbit/s接口部分告警功能测试数宁假号
发生器
701kbit/s输入l
图12.告警测试
被测设备
按图12所示。将数字信号发生器作为704kbit/s输入信号源，人为地破坏其码流中定位码组合告警比特，使被测设备先后处于704kbit/s码流中断、顿失位、复顿失位、10\比特差错率、顺对告、复顿对告等告警状态，被测设备应给出相应的声、光告警指示。6.9.3电源中断告警测试
人为地使某组电源输出开路，应给出相应的声光告警指示。6.10输入口抗干扰要求测试
YD/T 794
6.10.12048kbit/s输入口抗下扰要求测试按图13连接。
2n48kbit/s
信号源
2048kbit/s
odB-6dB
迮接线对
图13抗干扰测试
数字输入门
此特养错
检测器
用码型发生器作测试信号源，另一台码型发生器作干扰信号源。信号和干扰信号都为215-1伪随机序列，并应符合第5.1的要求，但不应同步。信号与干扰信号之比为18dB，输出信号由比特差错检测器接收，在0dB～6 dB电缆衰减范围内应无比特差错。6.10.2704kbit/s输入口抗干扰要求测试704kbit/s
信梦源
704kbit/s下载标准就来标准下载网
干扰源
连接线对
数字输入
图14704kbit/s输入口抗干扰测试被测
批特美错
检测器
按图14连接。用码型发生器作测试信号源，另-台码型发生器作干扰信号源，均送出2--1伪随机序列，并符合第5.2规定的信号，但不应同步。信号与干扰信号之比为18dB，输出信号由比特差错检测器接收，在规定的衰减范围内应无比特差错。6.11过压保护测试
按图15连接。
输人(输出)口
标准闪
电脉冲
发生器
图15过压保护测试
被测设备
将符合附录A要求的脉冲发生器连接到设备的704kbit/s或2048kbit/s输入和输出口进行测试，设备经试验应无损坏。
