【通信行业标准(YD)】 通信用阀控式密封铅酸蓄电池技术要求和检测方法

YD/T799-.1996

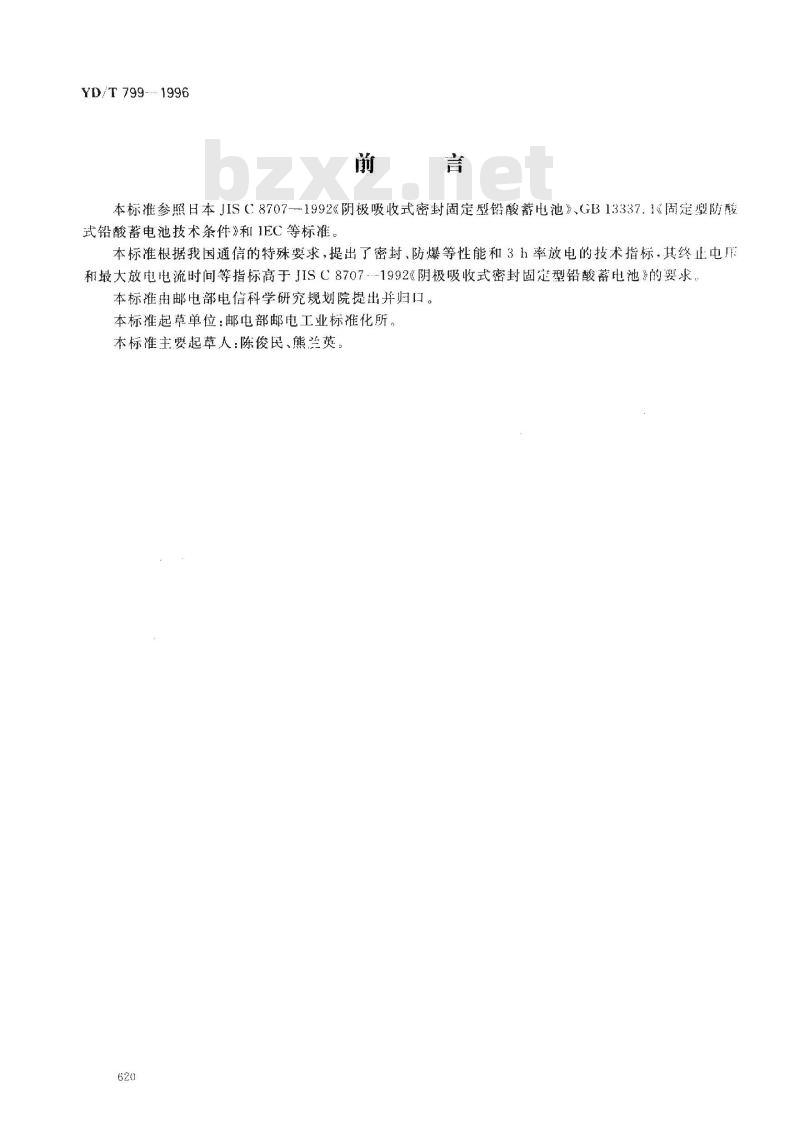

本标准参照日本JISC8707-1992《阴极吸收式密封固定型铅酸电池》、GB13337.1《固定型防酸式铅酸蓄电池技术条件》和IEC等标准本标准根据我国通信的特殊要求，提出了密封、防爆等性能和3h率放电的技术指标，其终止电压和最大放电电流时间等指标高于JISC8707-1992阴极吸收式密封固定型铅酸蓄电池》的要求。本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部邮电工业标准化所。本标准主要起草人：陈俊民、熊兰英。620

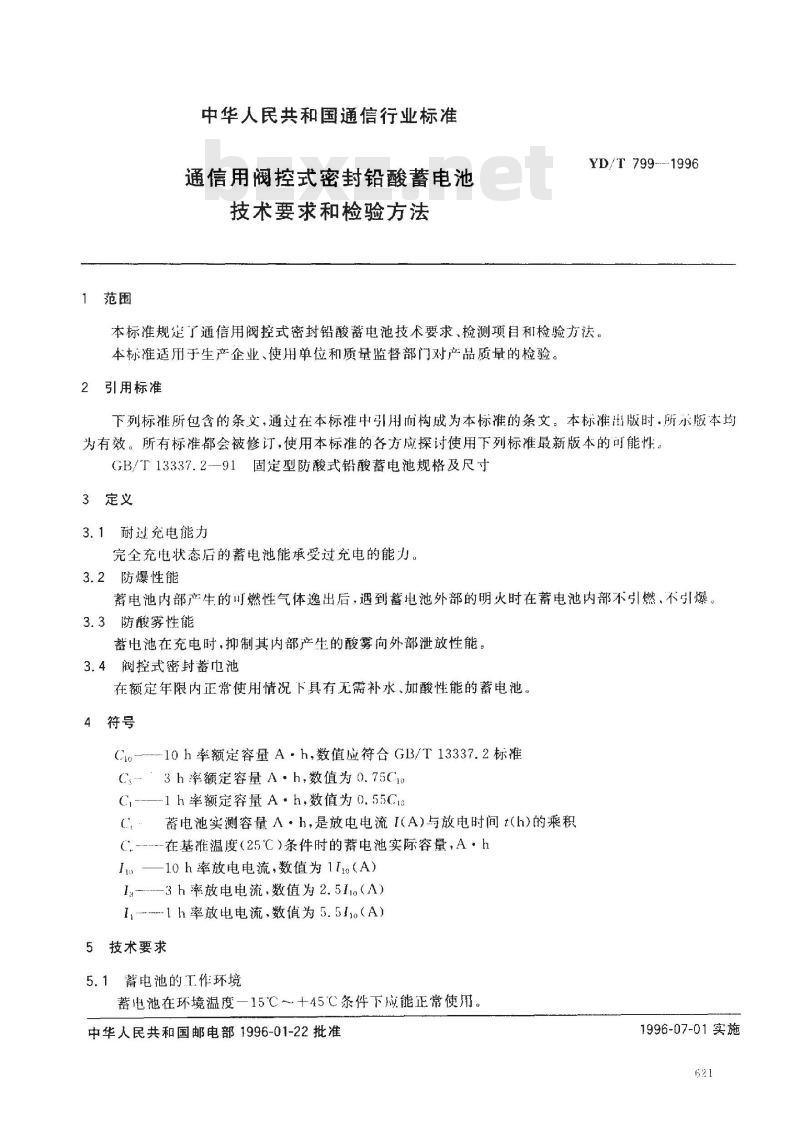

1范围
中华人民共和国通信行业标准
通信用阀控式密封铅酸蓄电池
技术要求和检验方法
YD/T 799---1996
本标准规定了通信用阀控式密封铅酸蓄电池技术要求、检测项目和检验方法。本标准适用于生产企业、使用单位和质量监督部门对产品质量的检验2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时.所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T13337.2--91固定型防酸式铅酸蓄电池规格及尺寸3定义
3.1耐过充电能力
完全充电状态后的蓄电池能承受过充电的能力。3.2防爆性能下载标准就来标准下载网
蓄电池内部产牛的可燃性气体逸出后，遇到蓄电池外部的明火时在蓄电池内部不引燃、不引爆3.3防酸雾性能
蓄电池在充电时，抑制其内部产生的酸雾向外部泄放性能。3.4阀控式密封蓄也池
在额定年限内正常使用情况下具有无需补水、加酸性能的蓄电池。4符号
C.--10h率额定容量A·h，数值应符合GB/T13337.2标准C3h率额定容量A·h，数值为0.75CnoC,--—-1h率额定容量A·h，数值为0.55Gra蓄电池实测容量A·h，是放电电流I（A)与放电时间t(h)的乘积C.--在基准温度（25℃）条件时的蓄电池实际容量，A·hHha
10h率放电电流，数值为111（A）I--3h率放电电流，数值为2.511。（A）1.1h率放电电流，数值为5.511.（A）5技术要求
蓄电池的工作环境
蓄电池在环境温度一15℃~~十45℃条件下应能正常使用，中华人民共和国邮电部1996-01-22批准1996-07-01实施

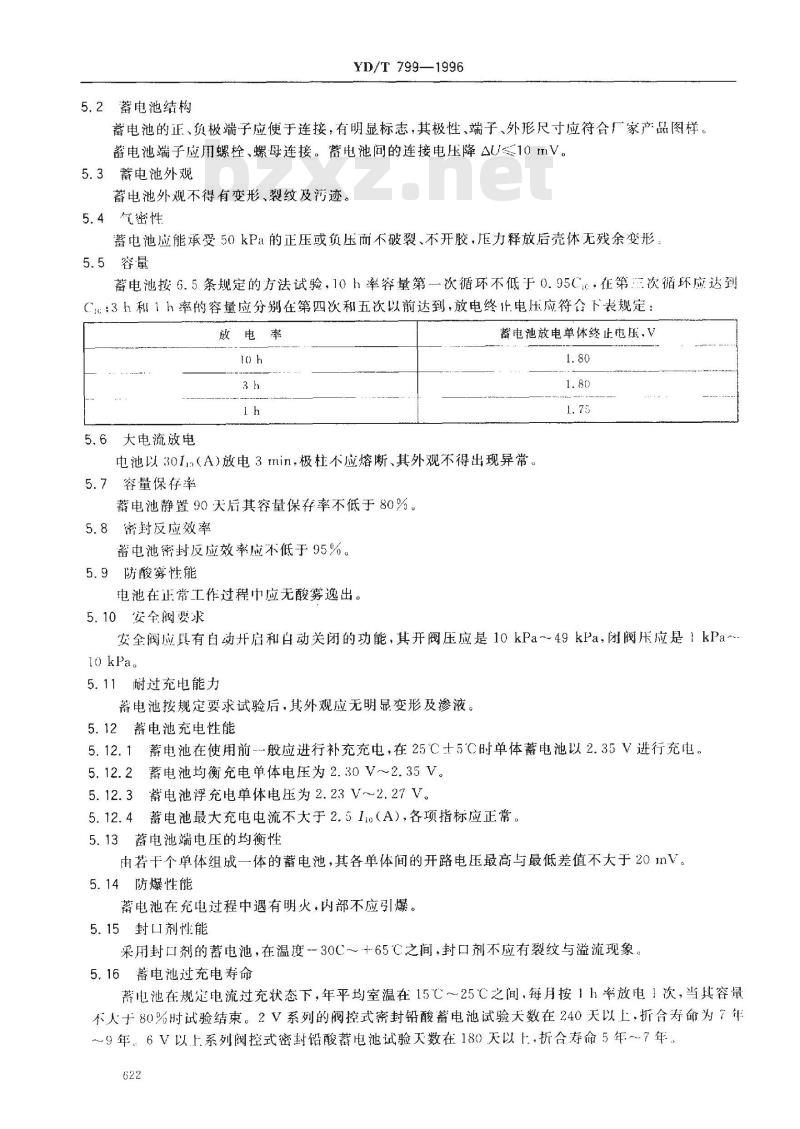

5.2蓄电池结构
YD/T 799—1996
蓄电池的正、负极端子应便于连接，有明显标志，其极性、端子、外形尺寸应符合厂家产品图样。蓄电池端子应用螺栓、螺母连接。蓄电池间的连接电压降AU≤10 mV。5.3蓄电池外观
蓄电池外观不得有变形、裂纹及污迹。5.4气密性
蓄电池应能承受50kPa的正压或负压而不破裂、不开胶，压力释放后壳体无残余变形5.5容量
蓄电池按6.5条规定的方法试验，10h率容量第一次循环不低于0.95Cic，在第三次循环应达到Cic3h和1h率的容量应分别在第四次和五次以前达到，放电终止电压应符合下表规定：放电率
5.6大电流放电
蓄电池放电单体终止电压，V
电池以301（A)放电3min，极柱不应熔断、其外观不得出现异常。5.7容量保存率
蓄电池静置90天后其容量保存率不低于80%。5.8密封反应效率
蓄电池密封反应效率应不低于95%5.9防酸雾性能
电池在正常工作过程巾应无酸雾逸出。5.10安全阀要求
安全阀应具有自动开启和自动关闭的功能，其开阀压应是10kPa-49kPa，闭阀压应是！kPa~l0 kPa。
5.11耐过充电能力
蓄电池按规定要求试验后，其外观应无明显变形及渗液。5.12蓄电池充电性能
蓄电池在使用前-般应进行补充充电，在25℃C士5C时单体蓄电池以2.35V进行充电。5. 12. 1
5.12.2蓄电池均衡充电单体电压为2.30V～2.35V。5.12.3嘴电池浮充电单体电压为2.23V~2.27V。5.12.4蓄电池最大充电电流不大于2.51。（A），各项指标应正常。5.13蓄电池端电压的均衡性
由若干个单体组成一体的蓄电池，其各单体间的开路电压最高与最低差值不大于20mV。5.14防爆性能
电池在充电过程中遇有明火，内部不应引爆。5.15封口剂性能
采用封口剂的蓄电池，在温度--30C～+65℃之间，封口剂不应有裂纹与溢流现象。5.16蓄电池过充电寿命
薛电池在规定电流过充状态下，年平均室温在15℃～25℃之间，每月按1H率放电1次，当其容量不人于80%时试验结束。2V系列的阀控式密封铅酸蓄电池试验天数在240天以上，折合寿命为7年～9年：6V以1系列阀控式密封铅酸蓄电池试验天数在180天以，折合寿命5年~7年，622

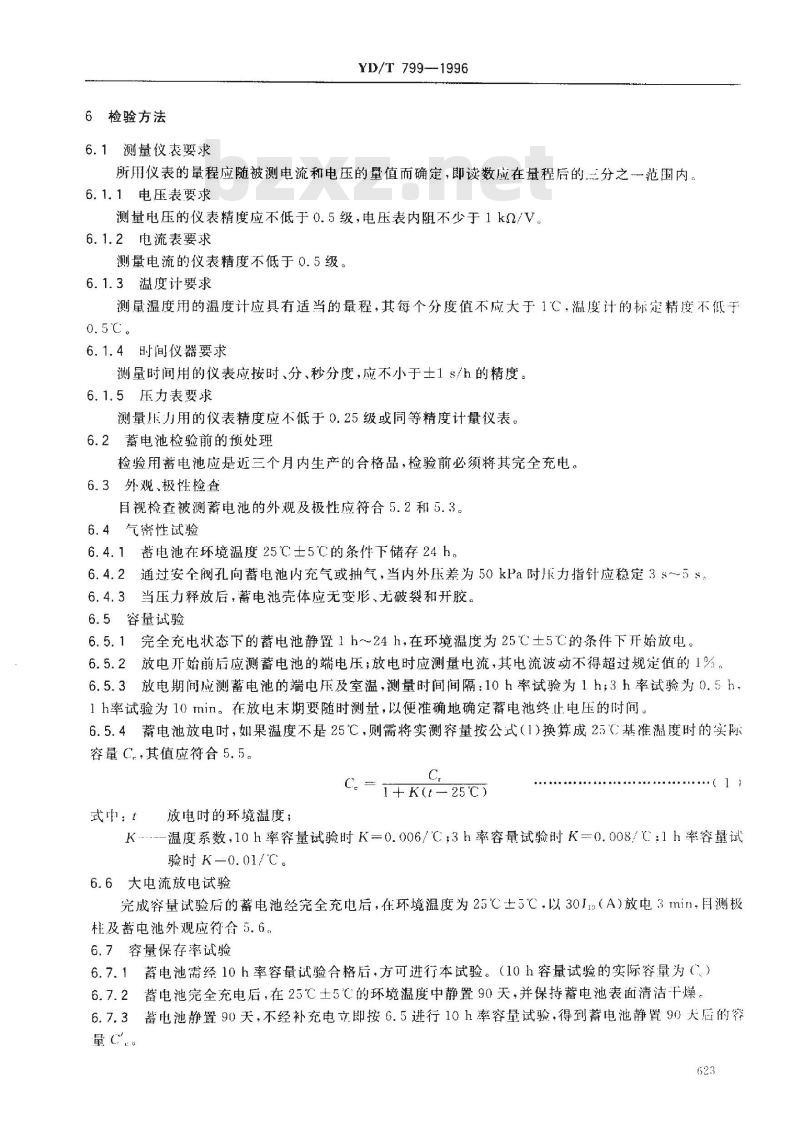

6检验方法
测量仪表要求
YD/T 799--1996
所用仪表的量程应随被测电流和电压的量值而确定，即读数应在量程后的分之范围内、6.1.1电压表要求
测量电压的仪表精度应不低于0.5级，电压表内阻不少于1k2/V。6.1.2电流表要求
测量电流的仪表精度不低于0.5级。6.1.3温度计要求
测量温度用的温度计应具有适当的量程，其每个分度值不应大于1C，温度计的标定精度不低于0.5℃
6.1.4时间仪器要求
测量时间用的仪表应按时、分、秒分度，应不小于士1 s/h的精度。6.1.5压力表要求
测量压力用的仪表精度应不低于0.25级或同等精度计量仪表。6.2蓄电池检验前的预处理
检验用蓄电池应是近三个月内生产的合格品，检验前必须将其完全充电。6.3外观、极性检查
目视检查被测蓄电池的外观及极性应符合5.2和5.3。6.4气密性试验
6.4.1蓄电池在环境温度25℃士5℃的条件下储存24h。6.4.2通过安全阀孔向蓄电池内充气或抽气，当内外压差为50kPa时压力指针应稳定3s~5s6.4.3当压力释放后，蓄电池壳体应无变形、无破裂和开胶。6.5容量试验
6.5.1完全充电状态下的蓄电池静置1h～24h，在环境温度为25℃土5℃的条件下开始放电。6.5.2放电开始前后应测蓄电池的端电压；放电时应测量电流，其电流波动不得超过规定值的1%，6.5.3放电期间应测蓄电池的端电压及室温，测量时间间隔：10h率试验为1h；3h率试验为0.5h，1h率试验为10min。在放电末期要随时测量，以便准确地确定蓄电池终.止电压的时间。6.5.4蓄电池放电时，如果温度不是25℃，则需将实测容量按公式（1）换算成25基准温度时的实际容量C，其值应符合5.5。
C = I+K(t- 25 ℃)
武中：t
放电时的环境温度；
K...-温度系数，10h率容量试验时K=0.006/C，3h率容量试验时K-0.008/℃1h率容量试验时 K-0.01/℃。
6.6大电流放电试验
完成容量试验后的蓄电池经完全充电后，在环境温度为25℃±5℃以3011（A）放电3Tmin，目测极柱及器电池外观应符合5.6.
6.7容量保存率试验
6.7.1蓄电池需经10h率容量试验合格后，方可进行本试验。（10h容量试验的实际容量为（）6.7.2蓄电池完全充电后，在25℃土5℃的环境温度中静置90天，并保持蓄电池表面清洁干燥。6.7.3蓄电池静置90天，不经补充电立即按6.5进行10h率容量试验，得到蓄电池静置90大后的量C
YD/T799—1996

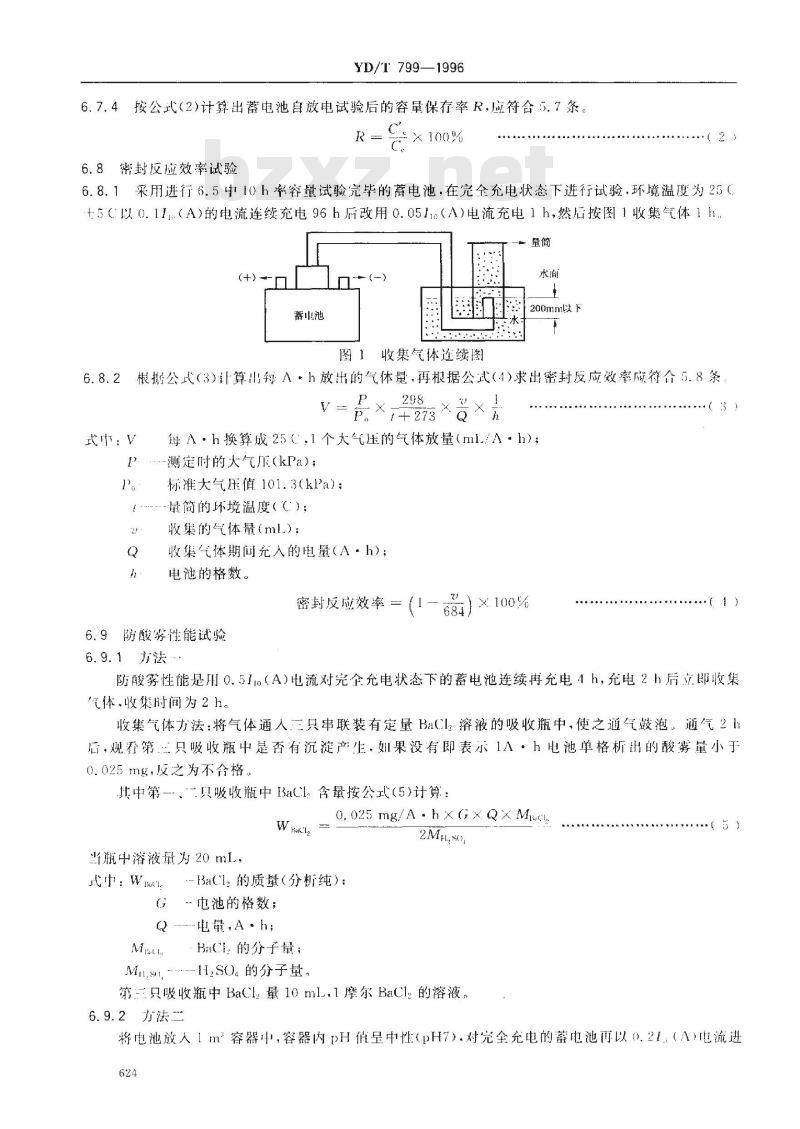

6.7.4按公式(2)计算出蓄电池自放电试验后的容量保存率R，应符合5.7条R
6.8密封反应效率试验
×100%
6.8.1采用进行6.5中10h率容量试验完毕的蓄电池，在完全充电状态下进行试验，环境温度为25C+5（以0.11.（A）的电流连续充电96h后改用0.0511（A)电流充电1h，然后按图1收集气体1h鼠爵
收集气体连续图
200mm以下
6.8.2根据公式（3)计算山每人·h放出的气体量，再根据公式（4）求出密封反应效率成符合5.8条V
武中：V
每A·h换算成25（，1个大气压的气体放量（ml/A·h）；-测定时的大气压（kPa)；
标准大气压值101.3(kPa)：
量简的环境温度（（）；
收集的气体量（mL）；
收集气体期间充入的电量（A·h）；电池的格数。
密封反应效率三（
6.9防酸雾性能试验
6.9.1方法
·（4)
防酸雾性能是用0.5I1（A）电流对全充电状态下的蓄电池连续再充电4h，充电2h后立即收集汽体，收集时间为2h。
收集气体方法：将气体通人三只串联装有定量BaClz溶液的吸收瓶中，使之通气鼓泡。通气21后，观看第三只吸收瓶中是否有沉淀产生，如果没有即表示1A·h电池单格析出的酸雾量小于0.025mg，反之为不合格。
其中第-、只吸收瓶中BaCl：含量按公式（5)计算：Wyatilz
当瓶中溶液量为20mL，
中: Warh
0. 025 mg/A - h X G X Qx Mucl2Mtso
-Bacl的质量（分析纯）：
电池的格数；
Q电量.Ah
BaCl，的分子量；
Mi, H2SO4 的分子量。
第三只吸收瓶中BaCl2量10ml，1摩尔BaCl.的溶液6.9.2方法二
将电池放人1m容器中，容器内pH值呈中性（pH7），对完全充电的蓄电池再以（.21.（A>电流进624
YD/T 799—1996
行4h的充，在容器内用pH试纸，检查容器内的酸度。6.9.3上述两种方法均可进行试验·若有一种测出酸度超标，即为不會格。6.10安全阀动作试验
对蓄电池内逐渐充气加压测定开阀时的压力，然后将蓄电池自然放置，测定关阀时的压力，成符舍5.10。
6.11耐过充电能力试验
6.11.1采用6.5条试验合格后的并完全充电的蓄电池，6.11.2完全充电的蓄电池以0.31m（A）电流再充电160h。6.11.3过充先毕后，静置1h，其外观应符合5.11。6.12蓄电池充电性能试验
在环境温度25℃上5℃时，对完全充电状态下的电池按5.12婴求进行6.13蓄电池端电压的均衡性能试验在环境温度25℃土5℃时，对完全充电状态下的电池静置24h测量其开路电应符合2.13条6.14防爆性能试验
试验是在确认了安全措施得以保证后，以0.511（A)的电流对完全充电状态下的举电池进行过充电，经1h·在不停充电情况下，在蓄电池排气口处用直流21V电源，熔断1A3A的保险丝（保险丝距排气孔正上方2mm~4mm），反复2次产件明火试验，应符含5.146.15封1.1剂性能试验
6.15.1耐寒试验
将注入电解液的蓄电池，放人一30℃士3C的低温室（箱）内6h，然后待低温室（箱）温度间列时将蓄电池取出，在1min内目视检查封口剂是否有裂纹及槽、盖之间有无分离现象。6.15.2耐热试验
蓄电池在65℃土2C恒温箱内，并将电池倾斜15角放置6h后从幅温箱内取H.用视检封门剂是香溢流。
6.16过充电寿命试验
6.16.1采用6.5中1h率容量试验合格后的蓄电池，试验温度保持在15（~25（坏境进行6.16.2对完全充电状态下的蓄电池再以0.21（A）定电流方式进行连续充电：6.16.3试验过程中的容量确认，大约以每隔30d对蓄电池进行次1h率容量试验，要求间6.规定，然后再重复6.16.2过程，
6.16.4按6.16.2和6.16.3重复充，放电，确认的容量不大于规定1h率睿量的80%时试验结来过充电寿命由试验天数和容量的关系求出（估算公式：0.211。×24h/d×240=1150.0.21×？1）d180d=86C1o）。应符合5.16。
6.17蓄电池继间连接电压降试验蓄电池按1h率电流放电时，两只电池之间的连接电压降，在蓄电池盖上面的极柜根部测量电压值应符合5.2。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
