【通信行业标准(YD)】 综合业务数字网帧交换承载业务

YD/T 801-1996

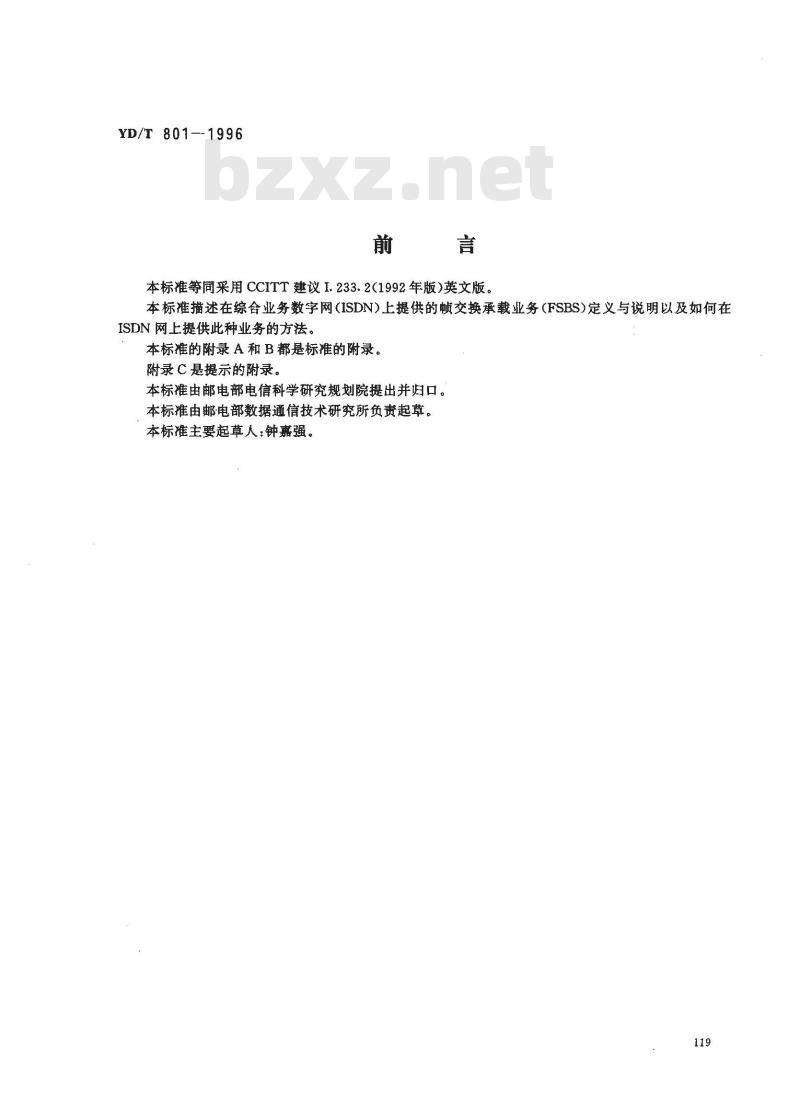

本标准等同采用CCITT建议I.233.2(1992年版）英文版。本标准描述在综合业务数字网（ISDN）上提供的顺交换承载业务（FSBS)定义与说明以及如何在ISDN网上提供此种业务的方法。本标准的附录A和B都是标难的附录。附录C是提示的附录。
本标准由邮电部电信科学研究规划院提出并归口。本标由邮电部数据通信技术研究所负责起草。本标准主要起草人：钟嘉强。
YD/T801—1996

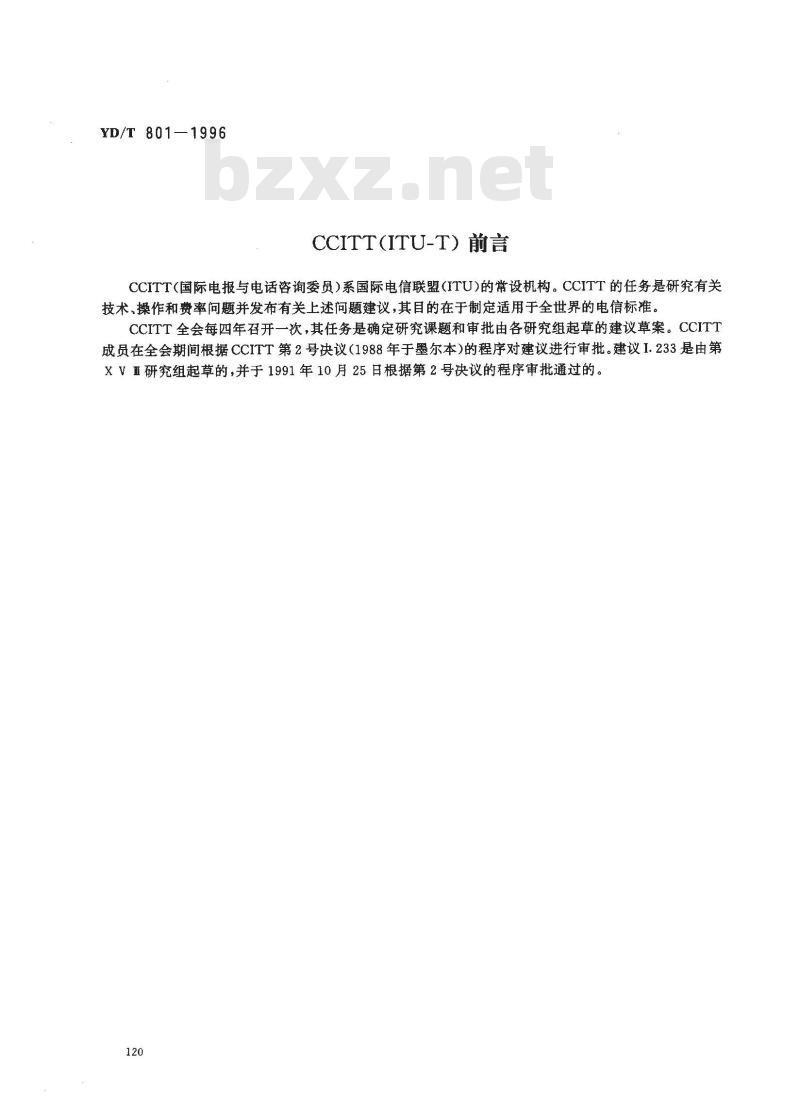

CCITT（ITU-T）前言
CCITT(国际电报与电话咨询委员）系国际电信联盟(ITU)的常设机构。CCITT的任务是研究有关技术、操作和费率问题并发布有关上述问题建议，其目的在于制定适用于全世界的电信标准。CCITT全会每四年召开一次，其任务是确定研究课题和审批由各研究组起草的建议草案。CCITT成员在全会期间根据CCITT第2号决议（1988年于墨尔本）的程序对建议进行审批。建议I.233是由第XV亚研究组起草的，并于1991年10月25日根据第2号决议的程序审批通过的。120
1引言

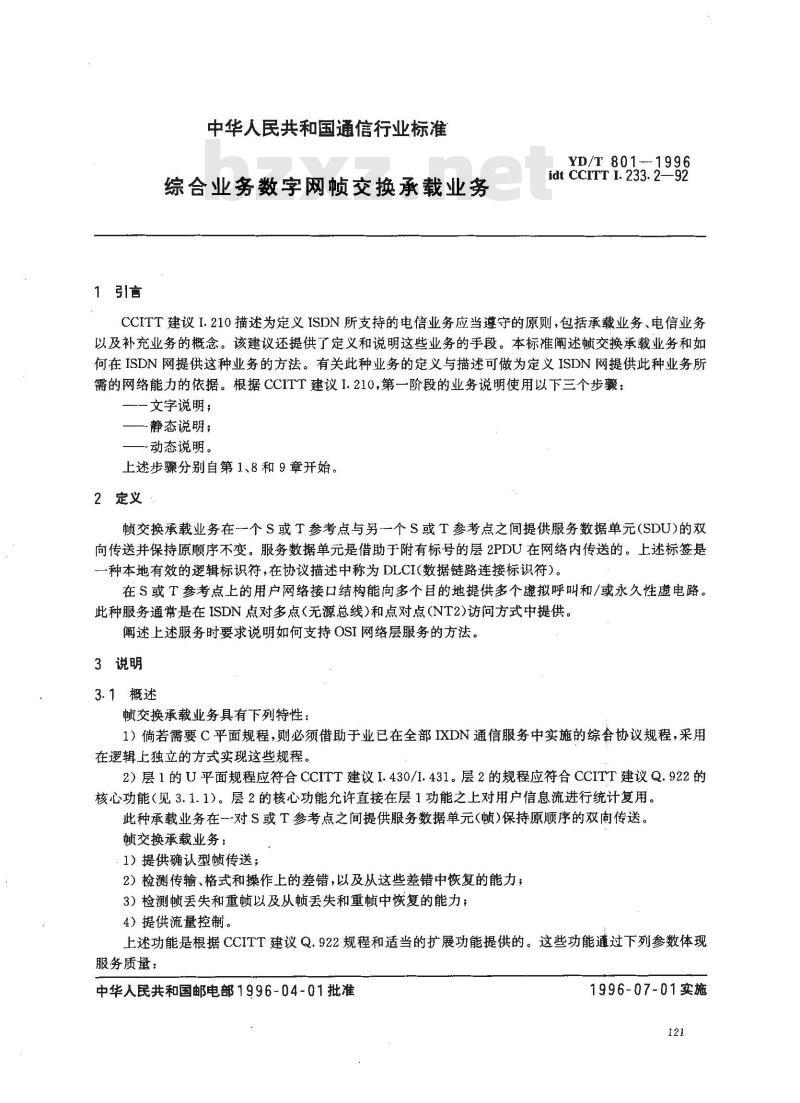

中华人民共和国通信行业标准
综合业务数字网帧交换承载业务YD/T 801--1996
idt CCITT I. 233. 292bZxz.net
CCITT建议I.210描述为定义ISDN所支持的电信业务应当遵守的原则，包括承载业务、电信业务以及补充业务的概念。该建议还提供了定义和说明这些业务的手段。本标准阐述帧交换承载业务和如何在ISDN网提供这种业务的方法。有关此种业务的定义与描述可做为定义ISDN网提供此种业务所需的网络能力的依据。根据CCITT建议I.210,第一阶段的业务说明使用以下三个步骤：一文字说明；
一静态说明；
动态说明。
上述步骤分别自第1、8和9章开始。2定义
頔交换承载业务在个S或T参考点与另一个S或T参考点之间提供服务数据单元(SDU)的双向传送并保持原顺序不变。服务数据单元是借助于附有标号的层2PDU在网络内传送的。上述标签是一种本地有效的逻辑标识符，在协议描述中称为DLCI(数据链路连接标识符）。在S或T参考点上的用户网络接口结构能向多个目的地提供多个拟呼叫和/或永久性虚电路。此种服务通常是在ISDN点对多点（无源总线）和点对点(NT2)访问方式中提供。阐述上述服务时要求说明如何支持OSI网络层服务的方法。3说明
3.1概述
帧交换承载业务具有下列特性：1）倘若需要C平面规程，则必须借助于业已在全部IXDN通信服务中实施的综合协议规程，采用在逻辑上独立的方式实现这些规程。2）层1的U平面规程应符合CCITT建议I.430/1.431。层2的规程应符合CCITT建议Q.922的核心功能（见3.1.1）。层2的核心功能允许直接在层1功能之上对用户信息流进行统计复用。此种承载业务在一对S或T参考点之间提供服务数据单元()保持原顺序的双间传送。顿交换承载业务：
1）提供确认型顿传送；
2）检测传输、格式和操作上的差错，以及从这些差错中恢复的能力；3）检测帧丢失和重顿以及从顿丢失和重中恢复的能力；4）提供流量控制。
上述功能是根据CCITT建议Q.922规程和适当的扩展功能提供的。这些功能通过下列参数体现服务质量：
中华人民共和国邮电部1996-04-01批准1996-07-01实施

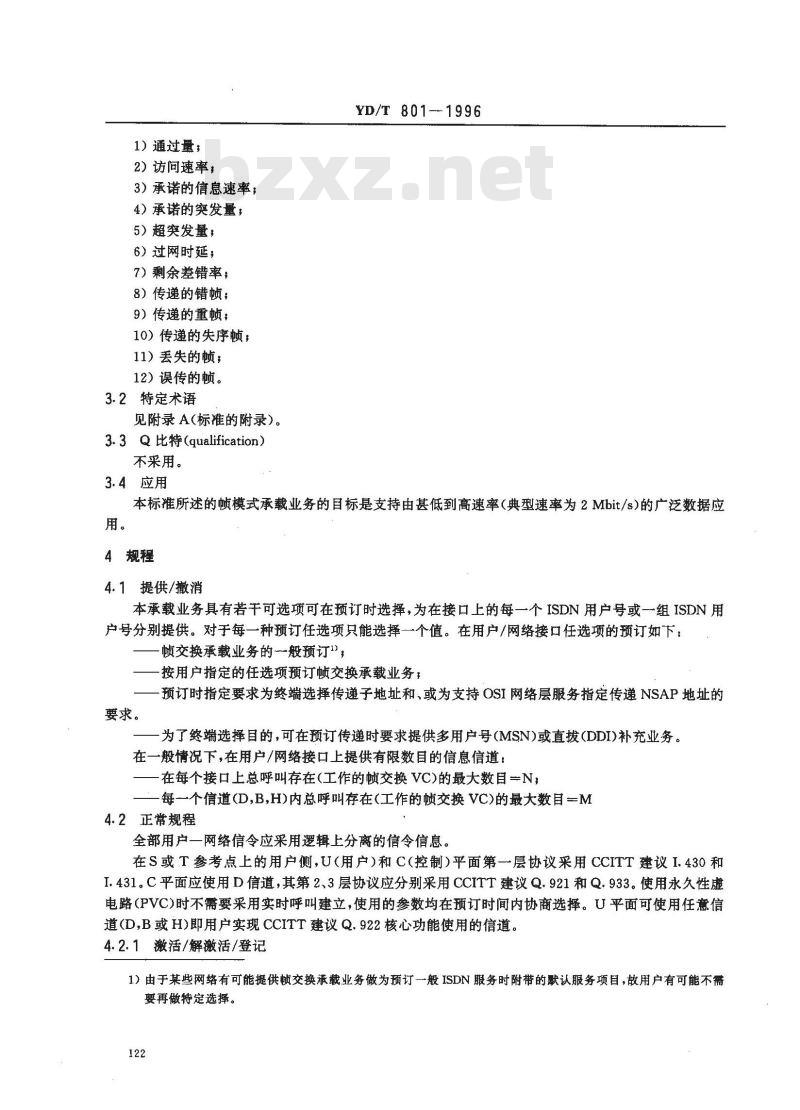

1）通过量；
2）访问速率，
3）承诺的信息速率；
4）承诺的突发量，
5）超突发量；
6）过网时延，
7）剩余差错率；
8）传递的错顿；
9）传递的重顿；
10）传递的失序顿；
11）丢失的顿；
12）误传的顺。
3.2特定术语
见附录A（标准的附录）。
3.3Q比特（qualification）
不采用。
3.4应用
YD/T 801-1996
本标准所述的恢模式承载业务的目标是支持由甚低到高速率（典型速率为2Mbit/s)的广泛数据应用。
4规程
4.1提供/撤消
本承载业务具有若干可选项可在预订时选择，为在接口上的每一个 ISDN用户号或一~组ISDN用户号分别提供。对于每一种预订任选项只能选择一个值。在用户/网络接口任选项的预订如下：顿交换承载业务的般预订，
按用户指定的任选项预订帧交换承载业务，预订时指定要求为终端选择传递子地址和、或为支持OSI网络层服务指定传递NSAP地址的要求。
为了终端选择目的，可在预订传递时要求提供多用户号(MSN)或直拨(DDI)补充业务。在一般情况下，在用户/网络接口上提供有限数目的信息信道：在每个接口上总呼叫存在(工作的帧交换VC)的最大数目=N每一个信道(D,B,H)内总呼叫存在(工作的顿交换VC)的最大数目一M4.2正常规程
全部用户一网络信令应采用逻辑上分离的信令信息。在S或T参考点上的用户侧,U(用户)和C(控制)平面第一层协议采用 CCITT建议I.430和I.431。C平面应使用D信道，其第2、3层协议应分别采用CCITT建议Q.921和Q.933。使用永久性虚电路(PVC)时不需要采用实时呼叫建立，使用的参数均在预订时间内协商选择。U平面可使用任意信道（D,B或H)即用户实现CCITT建议Q.922核心功能使用的信道。4.2.1激活/解激活/登记
1）由于某些网络有可能提供赖交换承载业务做为预订一般ISDN服务时附带的默认服务项目，故用户有可能不需要再做特定选择。
不采用。

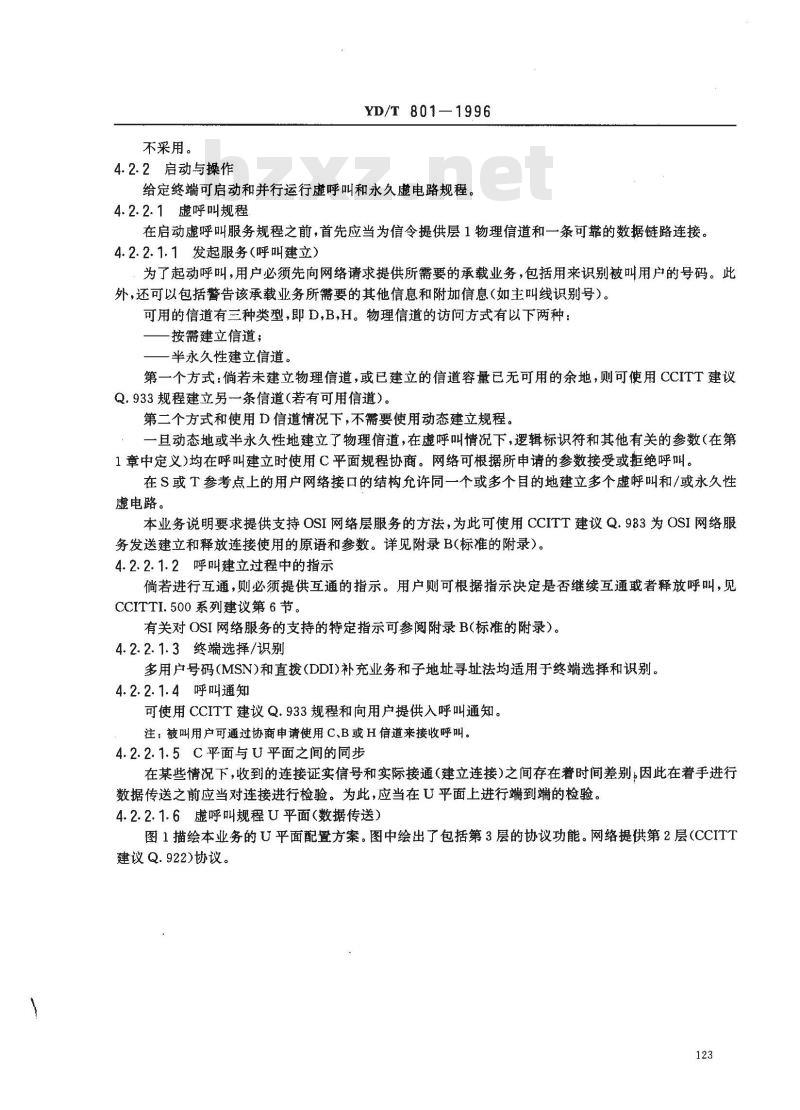

4.2.2启动与操作
YD/T 801-1996
给定终端可启动和并行运行虚呼叫和永久虚电路规程。4.2.2.1虚呼叫规程
在启动虚呼叫服务规程之前，首先应当为信令提供层1物理信道和一条可靠的数据链路连接。4.2.2.1.1发起服务（呼叫建立）为了起动呼叫，用户必须先向网络请求提供所需要的承载业务，包括用来识别被叫用户的号码。此外，还可以包括警告该承载业务所需要的其他信息和附加信息（如主叫线识别号）。可用的信道有三种类型，即D,B,H。物理信道的访问方式有以下两种：按需建立信道；
半永久性建立信道。
第一个方式：倘若未建立物理信道，或已建立的信道容量已无可用的余地，则可使用CCITT建议Q.933规程建立另一条信道（若有可用信道）。第二个方式和使用D信道情况下，不需要使用动态建立规程。一旦动态地或半永久性地建立了物理信道，在虚呼叫情况下，逻辑标识符和其他有关的参数（在第1章中定义)均在呼叫建立时使用C平面规程协商。网络可根据所申请的参数接受或矩绝呼叫。在S或T参考点上的用户网络接口的结构允许同一个或多个目的地建立多个虚叫和/或永久性虚电路。
本业务说明要求提供支持OSI网络层服务的方法，为此可使用CCITT建议Q.983为OSI网络服务发送建立和释放连接使用的原语和参数。详见附录B（标准的附录）。4.2.2.1.2呼叫建立过程中的指示倘若进行互通，则必须提供互通的指示。用户则可根据指示决定是否继续互通或者释放呼叫，见CCITTI.500 系列建议第6节。
有关对 OSI 网络服务的支持的特定指示可参阅附录B(标准的附录)。4.2.2.1.3终端选择/识别
多用户号码(MSN)和直拨(DDI)补充业务和子地址寻址法均适用于终端选择和识别。4.2.2.1.4呼叫通知
可使用CCITT建议Q.933规程和向用户提供入呼叫通知。注：被叫用户可通过协商申请使用C、B或H信道来接收呼叫。4.2.2.1.5C平面与U平面之间的同步在某些情况下，收到的连接证实信号和实际接通(建立连接)之间存在着时间差别：因此在着手进行数据传送之前应当对连接进行检验。为此，应当在U平面上进行端到端的检验。4.2.2.1.6虚呼叫规程U平面（数据传送）图1描绘本业务的U平面配置方案。图中绘出了包括第3层的协议功能。网络提供第2层（CCITT建议Q.922)协议。
用户自定
Q：922
1.430/1.431
YD/T 801—1996
1.430/1.431
图1U平面配置图
用户自定
1.430/1.431
此种业务可在基本速率和基群速率接口任何ISDN信道(D、B或H)上提供。当在端对端连接中使用D(16/64kbit/s)信道时，必须遵守某种限制，如帧长的限制等。OSI面向连接网络层服务（CONS/CCITT建议X.213）的数据传送阶段可在CCITT建议Q.922之上使用CCITT建议X.25DTP、适当的ISO层2/3协议或收敛协议提供。在后一种情况下，只须提供建议X，213定义的网络服务的必务功能2。虽然可采用这些方案，但为了便于帧中继承载业务与X.25网之间的互通，建议采用Q.922与X.25DTP协议。详见附录B(标准的附录）。4.2.2.1.7阻塞管理与控制
当到达资源（如存储器或处理器）的业务量超过网络设计能力时，便产生阻塞现象。其他原因（如设备故障)同样也会造成阻塞。网络阻塞造成的影响是通过量和时延性能下降。有效的阻塞管理策略应当包括网络工程与操作、管理与维护(OAM)规程，以便能够检测阻塞现象、避免持续的网络阻塞以及保证网络资源的有效利用。此外，还需要提供分布式实时阻塞控制，以便能够在偶尔同时发生业务量高峰的情况下防止阻塞和从阻塞状态下恢复正常。阻塞预防以及恢复功能最好采用分布式，这是因为在处于阻塞状态的（网络)资源上进行业务量监测最为有效，而在用户终端上进行业务流量控制则效果最佳。4.2.2.1.8终止呼叫
当呼叫被释放时，该呼叫使用的全部资源(如标号、呼叫参考值待)均被释放。在按需建立信道的情况下，倘若不存在呼叫则用户或网络可根据自己的希望将物理信道拆除。倘若网络想做，它可解除C平面层2和接口层1的激活状态。注：一次群速率访问(PRA)没有明确宣言的非激活状态。在半永久性信道访问情况下，网络或用户变可解除C平面层2的激活状态。任何一方的用户或双方用户均可以终止顿中继虚呼叫，为此只须向网络发送指示。在上述任一情况下，应当向另一个用户发送适当指示。因某些原因，如严重阻塞现象、差错或故障，网络均可终止呼叫。
4.2.2.2永久性虚电路规程
对于永久性虚电路而言，不存在呼叫建立或释放。用户与交换节点之间必须有一条连接，逻辑标识符以及其他有关的参数均通过管理程序确定。4.2.2.2.1层1激活/建立
层1必须处于常活状态。
2）必备功能详见附录B(标准的附录)。124
信道必须在预订时建立。
4.2.2.2.2终端选择/识别
在预订时确定。
4.2.2.2.3呼叫建立
不采用。
4.2.2.2.4数据传送
见4.2.2.1.6和4.2.2.1.7。
4.2.2.2.5终止呼叫
不采用。
4.2.2.2.6层1解激活/释放
YD/T 801—1996
层1及其支持的信道必须处于常活状态。4.2.3询问/编辑
不采用。
4.3异常规程
4.3.1激活/解激活/登记
不采用。
4.3.2规程调用与操作
4.3.2.1虚呼叫
在故障情况下，如由于主叫/被叫用户差错、用户状态或网络状况所引起的故障，网络应向用户发送适当的故障指示，而且可以终止呼叫建立或已建立的呼叫。可以调用CCITT建议Q.933重新起动规程。重新起动规程只适用于非半永久性承载信道。重新起动规程释放在未起动此规程之前未通过显方式释放的特定物理信道或接口上处于活状态的全部剩余的帧模式连接(包括与其有关的呼叫参考和DLCI值）。4.3.2.2永久性虚电路
当由于用户差错、用户状态或网络状况而发生故障时，网络应向用户发送适当的故障指示。4.3.3询问编辑
不采用。
4.4替换规程
不采用。
4.5验证
不采用。
5 网络的计费能力
本标准不包括计费原则；详见 CCITT D系列建议。但是，服务质量要求有可能与计费有关。5.1帧交换虚电路计费
应当能够精确地计算用户使用恢交换虚电路服务的费用。5.2顿交换永久性虚电路计费
应当能够精确地计算用户使用帧中继永久性虚电路服务的费用。6互连
为了与不同的分组/顿模式承载业务进行互通，有必要为提供本服务说明所述的承载业务的ISDN同下列业务之间的互通提供互连：顿交换承载业务；
YD/T 801--1996
ISDN或PSPDN提供的X.25业务；
局域网(LAN)；
电路模式承载业务；
宽带ISDN服务。
有关互连要求的详细情况，参见 CCITT I.500系列建议。同补充业务的相互作用
不采用。
8属性与属性值（包括个别承载业务的提供）8.1属性与属性值
信息传送属性
1.信息传送模式
2.信息传送速率
3.信息传送能力
5.通信建立
6．对称性
7.通信方式
访问属性
8.访问信道
9.访间协议
9.1信令访问协议层1
9.2信令访问协议层2
9.3信令访问协议层3
9.4信息访问协议层1
9.6信息访问协议层数据链路控制9.5信息访问协议层2核心功能
通用属性
10.提供的补充业务
(表）
临时性
属性值
小于或等于用户信息访问信道最高比特率和逻辑链路通过量非限制型
业务数据单元完整性
按需/永久性
双间对称
点对点
属性值
D,B或H
CCITT建议I.430或1.431
CCITT 建议 Q.921
CCITT 建议 Q.933
CCITT建议I.430或1.431
CCITT 建议 Q. 922
CCITT建议Q.922
属性值
直拨(DDI)
多用户号(MSN)
主叫线识别许可(CLIP)
11.业务质量
通用性
12.互通的可能性
13.营业与业务开放
8.2个别承载业务的提供
a）业务的全面提供3：A；
b）次要属性的内容：
信息传送属性
信息传送速率
（见表1第2行）
信息传送速率
（见表1第2行）
动态描述
不提供。
通信建立
YD/T 801-—1996
表1(完）
主叫线识别限制（CLIR）
被叫线识别许可(COLP）
被叫线识别限制(COLR）
恶意呼叫识别(MCI）
子地址
呼叫转移忙(CFB)
无条件呼叫转移(CFU)
闭合用户群(CUG)
专用编号方案
计费通知单
反向计费
注：其他补充业务尚待研究
属性值
等效于当前X.2/X25设施的新补充业务的定义尚待研究尚待研究
注：阻塞管理会影响 QOS(见CCITT建议I.370)见CCITT1.500系列建议
尚待研究
注：见5条
对称性
双向对称
双向对称
3）A（附加)的定义在CCITT建议I.230给出。通信方式
点对点
点对点
提供方式
A1 通过量
YD/T801--1996
附录A
（标推的附录）
名词解释
虚拟连接段4（见图A1，参见CCITT建议X.134)的通过量是指位于控制字段与FCS字段之间的数据，在单位时间内沿着一个方向成功地通过虚拟连接的比特数。成功传送的含义是无错误地实现层2数据链路规程。
虚拟连接的通过量仅限于虚拟连接中的任段的通过量的最低值。国界
一个或多个
DITE II 齿间
国内部分
DIE数据终端设备
一个或多个
国际部分
国际虚拟连接
4）虚连接段在CCITT建议X，134中定义。128
一个或多个
/转接
国内部分
虚拟连接
劳间1IDTE
段界线
A2过网时延
YD/T 801—1996
过网时延只在段边界5)之间定义。帧协议数据单元(FPDU)的过网时延从t1时间起(即FPDU的第一个比特通过第一个边界的时间)到t止(即FPDU 的最后一个比特通过第二个边界的时间）。过网时延=t2一t1
一条虚拟连接的时延等于段时延之和。A3信惠完整性
信息保持完整的含义是网络传递的帧全部满足FCS检验的条件。A4剩余差错率
剩余差错率是为帧模式承载业务及其相应的层服务定义的。帧模式承载业务的服务是通过服务数据单元(SDU)表示的。在顿中继的情况下,SDU是在CCITT建议Q.922的核心功能与在其上层实现的端到端协议之间的功能边缘上交换的。网络借助于协议数据单元(FPDU)参与上述交换。在帧交换情况下,FPDU 是 CCITT建议Q.922 中定义的帧。懒交换层服务中定义的剩余差错率：Rt=1-SDU正确传递的总数
SDU的发送总数
交换定义的剩余差错率：
FPDU正确传递的总数
FPDU的发送总数
A5传递的错顿
当顿在传输过程中，其中的一个或多个比特值发生差错，或丢失其中的一些（但本是全部)比特，或产生多余的比特（即在原信号中所没有的比特)时，这种便定义为差错帧（见CCITT建议X.140)。A6传递的重复顿
设某目的地用户收到的帧D符合下列两个条件，则该帧定义为重复帧：a）D不是由源用户生成的；
b）D与次到达目的地的完全相同。A7传递的失序顿
已知顺序排列顿F、F2、F，·F.。设F首先发送,F2次之，…·F。最后发送。设F;到达目的地的时间是在F(i+1)、Fi+2)、.、或F。顿到达时间之后，则F:定义为失序顿。A8丢失頔
倘若被发送的愤不能在指定时限内到达所预期的目的地用户，则应宣布该帧为丢失帧，而且网络应对这种传递上的失误负责（见CCITT建议X.140）。A9误传顿
若由源端发送的顿到达非预期的目的地用户，则该愤定义为误传帧。至于顿的信息内容是否正确并5）线路段边界的定义在CCITT建议X，134给出。129
无关紧要（见CCITT建议X.140）。B1总则
YD/T 801---1996
附录B
(标准的附录）
对OSI网络层服务的支持
本附录说明顿交换承载业务如何支持X.213建议所述的OSI网络层服务（OSI-NS)。应当指出，OSI-NS的元素当中有些是属于“服务提供者可任选的”。因此，必须区别下述任选元素和必备元素。OSI-NS包括三个阶段：
连接建立阶段；
数据传送阶段；
连接释放阶段。
下面说明如何使用CCITT建议Q.933规程提供连接建立的释放阶段。数据传送阶段使用Q.922和其他协议提供。
此外，本附录还将说明如何支持OSI-NS来提供互连框架。下列功能要求使用CCITT建议Q.922的上层协议来支持：分段与拼段6；
复位，
-协议鉴别字；
加急数据；
Q数据指示
B2连接建立与释放
OSI网络层服务(OSI-NS)的连接建立与释放是在层3使用CCITTQ.933规程提供的。CCITT建议Q.933规程是在CCITT建议Q.921(I.431)层2之上运行的（见图B1）。网络服务连接建立与释放原语被映射到CCITT建议Q.933信息包中并在D信道上通过带外信令方式或通过带内信令方式和使用信令数据链路连接标识符（DLCI)进行交换。CCITT建议Q.933为协商CCITT建议X.213推荐的所有必备和任选服务元素和参数提供协议功能，但是否提供可选功能则由服务提供者决定。6）对这些功能有强烈要求。
