【YD通讯标准】 2GHz cdma2000 数字蜂窝移动通信网网络管理技术要求(第一阶段)第2部分:性能网络资源模型

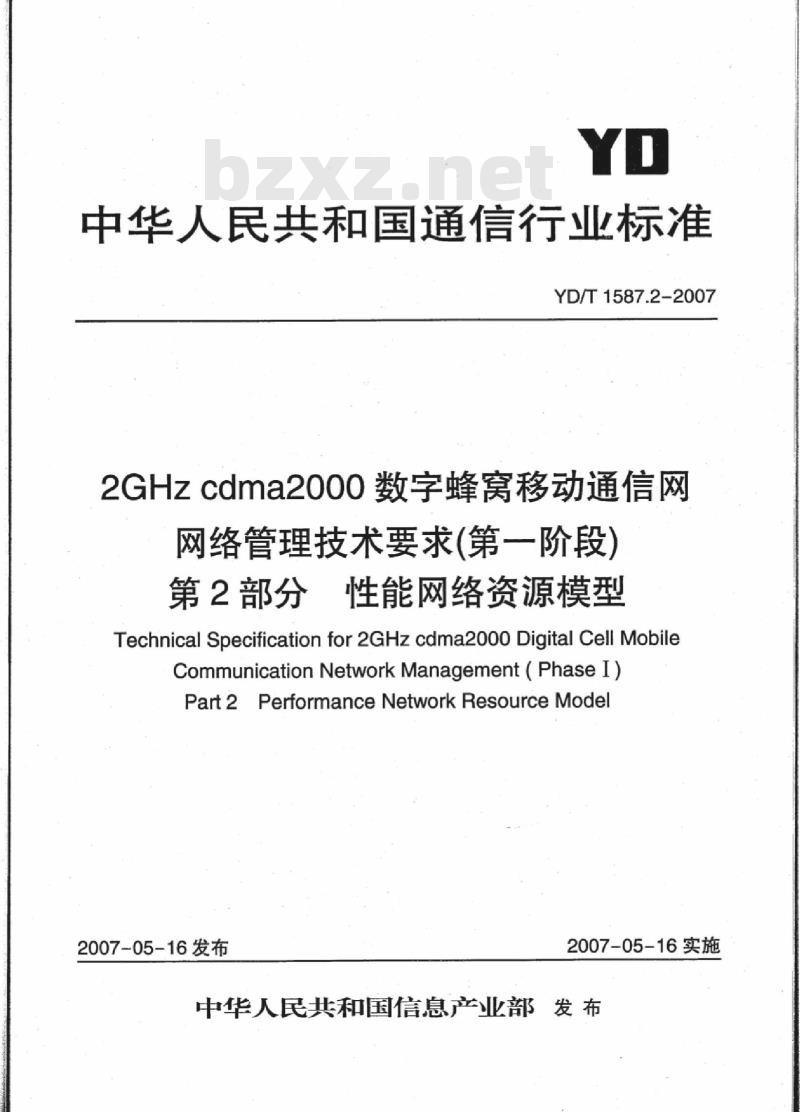

中华人民共和国通信行业标准
YD/T1587.2-2007
2GHzcdma2000数字蜂窝移动通信网网络管理技术要求（第一阶段)
第2部分性能网络资源模型
Technical Specificationfor2GHz cdma2000 Digital CellMobileCommunicationNetworkManagement（PhaseI）Part2PerformanceNetworkResourceModel2007-05-16发布
2007-05-16实施

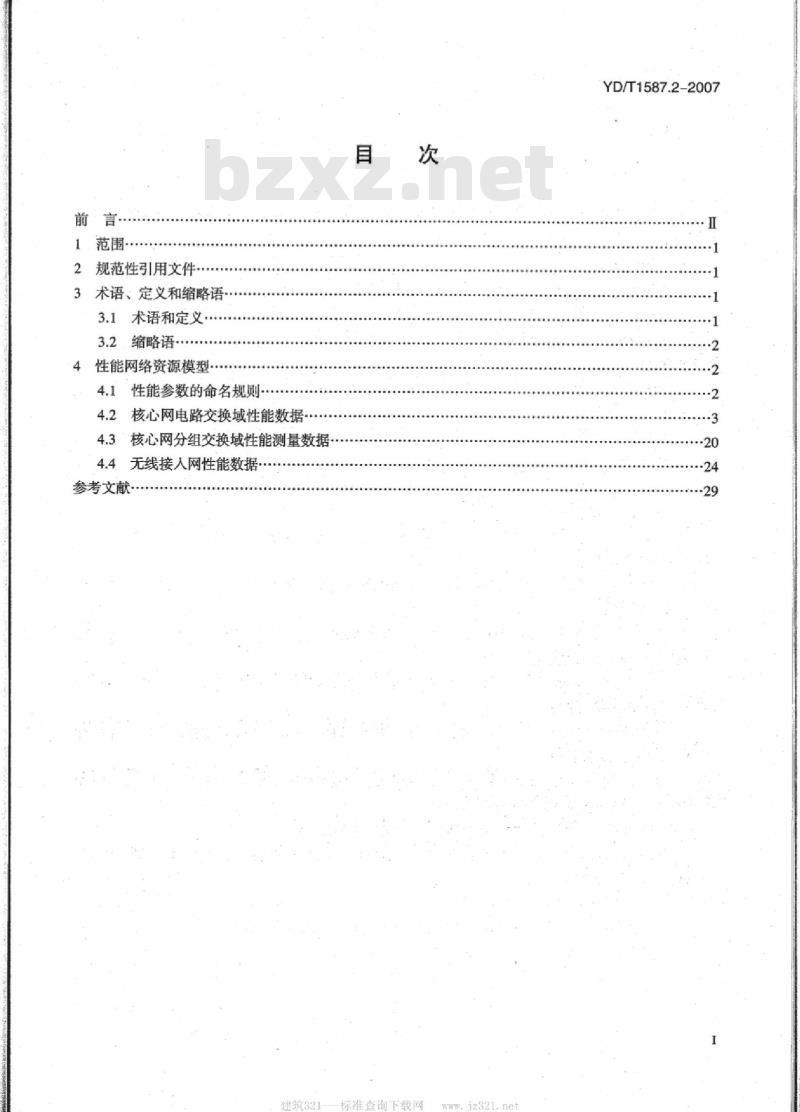

中华人民共和国信息产业部发布前言·
1.范围·
2规范性引用文件·
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
性能网络资源模型.
4.1性能参数的命名规则-
4.2核心网电路交换域性能数据-4.3核心网分组交换域性能测量数据4.4无线接人网性能数据
参考文献
建筑321
标准查询下载网
iz321.ne1
YD/T1587.2-2007
YD/T1587.2-2007

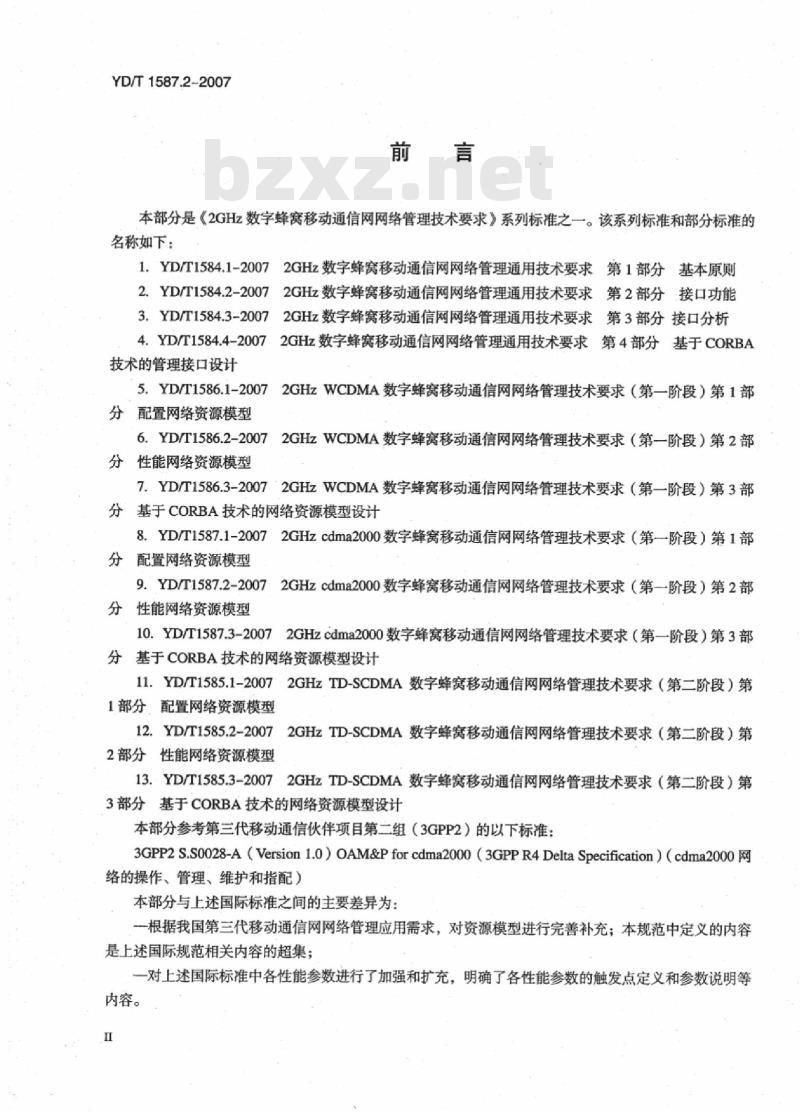

本部分是《2GHz数字蜂窝移动通信网网络管理技术要求》系列标准之一。该系列标准和部分标准的名称如下：
1.YD/T1584.1-20072GHz数字蜂窝移动通信网网络管理通用技术要求第1部分基本原则2.YD/T1584.2-20072GHz数字蜂窝移动通信网网络管理通用技术要求第2部分接口功能3.YD/T1584.3-20072GHz数字蜂窝移动通信网网络管理通用技术要求第3部分接口分析2GHz数字蜂窝移动通信网网络管理通用技术要求第4部分基于CORBA4.YD/T1584.4-20072
技术的管理接口设计
5.YD/T1586.1-20072GHzWCDMA数字蜂窝移动通信网网络管理技术要求（第一阶段）第1部分配置网络资源模型
6.YD/T1586.2-20072GHzWCDMA数字蜂窝移动通信网网络管理技术要求（第一阶段）第2部分性能网络资源模型
7.YD/T1586.3-20072GHzWCDMA数字蜂窝移动通信网网络管理技术要求（第一阶段）第3部分基于CORBA技术的网络资源模型设计8.YD/T1587.1-20072GHzcdma2000数字蜂窝移动通信网网络管理技术要求（第一阶段）第1部分配置网络资源模型
9.YD/T1587.2-20072GHzcdma2000数字蜂窝移动通信网网络管理技术要求（第一阶段）第2部分性能网络资源模型
10.YD/T1587.3-20072GHzcdma2000数字蜂窝移动通信网网络管理技术要求（第一阶段）第3部分基于CORBA技术的网络资源模型设计11.YD/T1585.1-20072GHzTD-SCDMA数字蜂窝移动通信网网络管理技术要求（第二阶段）第1部分配置网络资源模型
12.YD/T1585.2-20072GHzTD-SCDMA数字蜂窝移动通信网网络管理技术要求（第二阶段）第2部分性能网络资源模型
13.YD/T1585.3-20072GHzTD-SCDMA数字蜂窝移动通信网网络管理技术要求（第二阶段）第3部分基于CORBA技术的网络资源模型设计本部分参考第三代移动通信伙伴项目第二组（3GPP2）的以下标准：3GPP2S.S0028-A（Version1.0）OAM&Pforcdma2000（3GPPR4DeltaSpecification）（cdma2000网络的操作、管理、维护和指配）本部分与上述国际标准之间的主要差异为：一根据我国第三代移动通信网网络管理应用需求，对资源模型进行完善补充；本规范中定义的内容是上述国际规范相关内容的超集；一对上述国际标准中各性能参数进行了加强和扩充，明确了各性能参数的触发点定义和参数说明等内容。

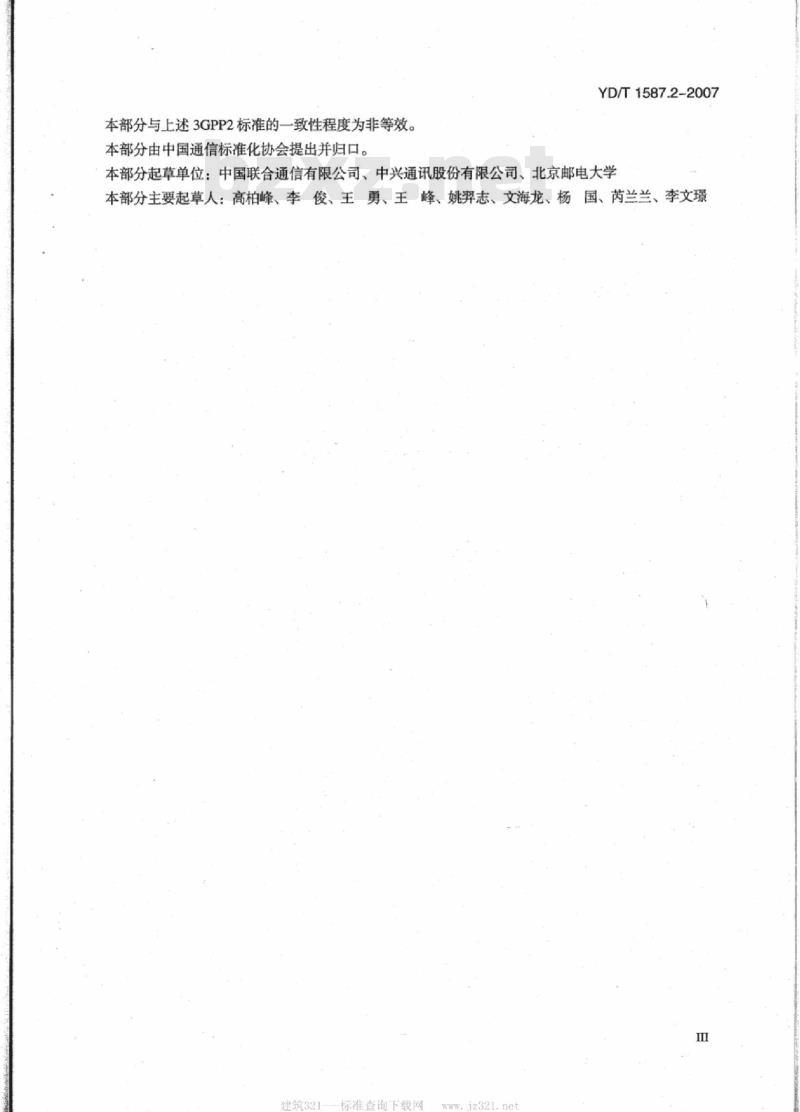

本部分与上述3GPP2标准的一致性程度为非等效。本部分由中国通信标准化协会提出并归口。YD/T1587.2-2007
本部分起草单位：中国联合通信有限公司、中兴通讯股份有限公司、北京邮电大学本部分主要起草人：高柏峰、李俊、王勇、王峰、姚羿志、文海龙、杨国、芮兰兰、李文璟建筑321
标准查询下载网
iz321.net
YD/T1587.2-2007
2GHzcdma2000数字蜂窝移动通信网网络管理技术要求（第阶段）第2部分性能网络资源模型
1范围
本部分规定了2GHz数字蜂窝移动通信网（以下简称3G）中采用cdma20001x技术的性能网络资源模型（即性能参数）。
本部分适用于采用cdma20001x技术的2GHz数字蜂窝移动通信网的网络管理。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本部分。YD/T1584.3-2007
YD/T1586.2-2007
性能网络资源模型
YD/T1587.1-2007
配置网络资源模型
YD/T1580-2007
YD/T1581-2007
YD/T1582-2007
YD/T1583-2007
YD/T1555-2007
YD/T1556-2007
YD/T1569-2007
YD/T1570-2007
ITU-TQ.723
ITU-TQ.763
IETFRFC1548
IETFRFC2002
IETFRFC2138
IETFRFC2139
3术语、定义和缩略语
3.1、术语和定义
2GHz数字蜂窝移动通信网网络管理通用技术要求第3部分接口分析2GHzWCDMA数字蜂窝移动通信网网络管理技术要求（第一阶段）第2部分2GHzcdma2000数字蜂窝移动通信网网络管理技术要求（第一阶段）第1部分2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口物理层2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口MAC层2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口LAC层2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口层三信令2GHzcdma2000数字蜂窝移动通信网技术要求：A接口2GHzcdma2000数字蜂窝移动通信网设备技术要求：基站子系统2GHzcdma2000数字蜂窝移动通信网测试方法：交换子系统2GHzcdma2000数字蜂窝移动通信网技术要求：移动应用部分（MAP）电话用户部分：格式与编码
ISDN用户部分：格式与编码
点到点协议
IP移动支持
远程认证拨号用户服务
RADIUS计费
下列术语和定义适用于本部分。3.1.1
采集方式
YD/T1587.2-2007
见《2GHzWCDMA数字蜂窝移动通信网网络管理技术要求第2部分（第一阶段）性能网络资源模型》中的定义。
族.测量项.子测量项family.measurementName.subcounter见《2GHzWCDMA数字蜂窝移动通信网网络管理技术要求第2部分（第一阶段）性能网络资源模型》中的定义。
3.2缩略语
下列缩略语适用于本部分。
Authentication,Authorization andAccountingAuthentication Center
Base Station
Base Station Controller
Base Tranisceiver System
Cumulative Counter
Discrete Event Registration
EquipmentIdentityRegister
Foreign Agent
HomeAgent
Home Location Register
International MobileSubscriberIdentityMobile Application Part
Mobile Station
Mobile Switching Center
Packet Control Function
Packet Data Service Node
Quality of Service
Status Inspection
Short Message Service
Visitor Location Register
4性能网络资源模型
4.1性能参数的命名规则
鉴权，认证和计费
鉴权中心
基站控制器
基站收发系统
累加计数器
离散事件注册
设备身份寄存器
外部代理
本地代理
归属位置寄存器
国际移动用户标识
移动应用部分
移动台
移动交换中心
分组控制功能
分组数据业务节点
服务质量
短消息业务
拜访位置寄存器
在《2GHz数字蜂窝移动通信网网络管理通用技术要求（第一阶段）第3部分接口分析》中定义了创建采集活动的操作，该操作的输人参数中的性能参数的命名可以采用以下三种形式：1）“family.measurementName.subcounter”即“族.测量项.子测量项”：2）“family.measurementName”即“族.测量项”；3）“family”即“族”。
其中，“family”即为下面定义的每张表的英文表名，“measurementName”即为性能测量项的英文名2
建筑321
标准查询下载网
YD/T1587.2-2007
称，“subcounter”即为子测量项的名称。采用形式1）来获取一个指定的性能测量项的subcounter值；采用形式2）来获取一个指定的性能测量项的值，如果该性能测量项包含subcounter，则返回所有subcounter的值[注]；采用形式3）来获取一个指定的family包含的所有性能测量项的值，如果其中的性能测量项包含subcounter，则返回所有subcounter的值[注]。例如：
1）“mobileTrafficFlow.failOrigCallsPerCause.2”可用于获取mobileTrafficFlow中因“交换机拥塞”的“failOrigCallsPerCause”的值；2）”“mobileTrafficFlow.failOrigCallsPerCause”可用于获取mobileTrafficFlow中“failOrigCallsPerCause”的所有subcounters的值；
3）“mobileTrafficFlow.attOrigCalls”可用于获取mobileTrafficFlow中“attOrigCalls”的值；4）“mobileTrafficFlow”可用于获取该family下的所有性能测量项的值，如果其中的性能测量项包含子测量项，则返回所有子测量项的值。注：
厂商在提供此类型的性能参数采集结果时有以下两种方式：一如果支持所有的subcounter，则返回每个subcounter对应的测量值。一如果只支持部分subcounter，则返回结果序列的第一个值为所有失败原因对应的测量值总和，并且采用“[family].[measurementName].o”作为这个总和值的性能参数名称，在返回结果序列中的后续部分返回支持的subcounter对应的测量值。
4.2核心网电路交换域性能数据
4.2.1MSC性能测量数据
4.2.1.1MSC基本测量数据及切换统计数据相关的配置对象类：MscFunction。表1
性能测量项
出局前向切换请求次数
attOutHosFw免费标准下载网bzxz
出局前向切换请求成功次数
succOutHosFw
入局前向切换请求次数
attIncHosFw
入局前向切换请求成功次数
succIncHosFw
出局后向切换请求次数
attOutHosBw
MSc基本测量数据及切换统计数据（mscBasicMeasurement）描述
主控MSC或服务MSC向目标
MSC切换请求次数
主控MSC或服务MSC向目标
MSC切换成功次数
目标MSC收到主控MSC或服务
MSC切换请求次数
入局前向切换请求成功次数
出局后向切换请求次数
触发点
服务MSC向目标MSC发送设备
指令消息FACDIR2
(TIA/EIA-41-D）
服务MSC收到移动台进入信道
消息MSONCH
(TIA/EIA-41-D)
目标MSC收到服务MSC设备指
令消息FACDIR2
(TIA/EIA-41-D）
目标MSC向服务MSC发送移动
台进人信道消息MSONCH
(TIA/EIA-41-D)
服务MSC向目标MSC发送后向
切换消息HANDBACK2
(TILA/EIA-41-D)
YD/T1587.2-2007
性能测量项
出局后向切换请求成功次数
succOutHosBw
人局后向切换请求次数
attIncHosBw
入局后向切换请求成功次数
succIncHosBw
出局三方切换请求次数
attOutHosThird
出局三方切换请求成功次数
succOutHosThird
入局三方切换请求次数
attncHosThird
人局三方切换请求成功次数
succIncHosThird
寻呼请求次数
attPageReqs
寻呼请求成功次数
succPageReqs
位置登记请求次数
attLuReqs
位置登记成功次数
succLuReqs
交换网络系统掉话总次数
nbrCallDropByNetwork
表1（续）
出局后向切换请求成功次数
人局后向切换请求次数
人局后向切换请求成功次数
出局三方切换请求次数
出局三方切换请求成功次数
人局三方切换请求次数
人局三方切换请求成功次数
寻呼请求次数
寻呼请求成功次数
位置登记请求次数
位置登记成功次数
由于交换网络系统的设备故障、链路故障等原因造成的用户掉
话的总次数
注：交换网络系统包括核心网的设备（如MSC、HLR等）以及
设备间的链路（如A1口链路、
E口链路等）
建筑321
标准查询下载网
触发点
服务MSC收到设备释放消息
FACREL
(TIA/ELA-41-D)
目标MSC收到后向切换消息
HANDBACK2
(TIA/EIA-41-D)
目标MSC发送设备释放消息
FACREL
(TIA/EIA-41-D)
服务MSC发送切换到第三方消
息HANDTHIRD2
(TIA/EIA-41-D)
服务MSC收到设备释放消息
FACREL
(TIA/ELA-41-D)
主控MSC或汇接MSC收到切换
到第三方消息HANDTHIRD2
(TIA/EIA-41-D)
主控MSC或汇接MSC发送设备
释放消息FACREL
(TIA/ELA-41-D)
MSC发送寻呼请求消息“Paging
Request”给BSC，不包含二次寻呼的次数。
(3GPP2A.S0001-A）
MSC收到BSC寻呼应答消息
\PagingResponse”，包含二次寻呼的响应
(3GPP2A.S0001-A）
MSC收到BSC位置更新请求消
息\Location Updating Request\(3GPP2 A.S0001-A)
MSC向BSC发送位置更新接受
消息“Location Updating Accept\(3GPP2A.S0001-A）
iz321.net
性能测量项
用户忙引起电路域语音业务
的主叫呼损的次数
failCallingByUserBusy
久叫不应引起电路域语音业
务的主叫呼损的次数
failCallingByNoAns
空号引起的电路域语音业务
主叫呼损的次数
failCallingByUnallNum
主叫鉴权失败引起的电路域
语音业务主叫呼损的次数
failCallingByCallingAuthFail主叫电路域语音业务指配失
败引起的主叫呼损的次数
failCallingByCallingAssignFail其他原因引起的电路域语音
业务主叫呼损的次数
failCallingByOtherReason
被叫鉴权失败引起的电路域
语音业务被叫呼损的次数
failCalledByCalledAuthFail
被叫电路域语音业务指配失
败引起的被叫呼损的次数
failCalledByCalledAssignFail其他原因引起的电路域语音
业务被叫呼损的次数
failCalledByOtherReason
表1（续）
用户忙引起的主叫呼损的次数
久叫不应引起的主叫呼损的次
空号引起的主叫呼损的次数
主叫鉴权过程失败引起的电路
域语音业务主叫呼损的次数
主叫电路域语音业务指配过程
失败引起的主叫呼损的次数
其他原因引起的电路域语音业
务主叫呼损的次数
被叫鉴权过程失败引起的电路
域语音业务被叫呼损的次数
被叫电路域语音业务指配过程
失败引起的被叫呼损的次数
其他原因引起的电路域语音业
务被叫呼损的次数
触发点
YD/T1587.2-2007
向BS发送ClearCommand消
息，其中CauseLayer3部分的
CauseValue值为“0010001\
(3GPP2A.S0001-A)
向BS发送ClearCommand消
息，其中CauseLayer3部分的
CauseValue值为“0010011\
(3GPP2A.S0001-A）
收到HLR发来的locreg消息，
其中ACCDEN的值为1（未分
配的电话号码）；或收到其他交换机发来的UNN消息
(TIA/ELA-41-D,ITU-TQ.723)
因始呼鉴权失败导致的呼叫释
收到主叫发来的“Assignment
Failure”消息，其对应的
“Assignment Request”中的
“ServiceOption”的值为
8000H、0011H或0003H
(3GPP2A.S0001-A)
因终呼鉴权失败导致的呼叫释
收到被叫发来的“Assignment
Failure”消息，其对应的
\Assignment Request\中的
“ServiceOption”的值为
8000H、0011H或0003H
(3GPP2A.S0001-A)
YD/T1587.2-2007
4.2.1.2MSC服务质量数据
相关的配置对象类：MscFunction。表2MSC服务质量数据（mscQoS）性能测量项
平均呼叫建立时长
meanDurOfCallSetup
平均通话时长
meanCallDur
平均中继占用时长
meanDurOfTrunkSeiz
指对MS请求的呼叫服务的建
立时间的算术平均值
（单位：ms）
指平均通话时长
（单位：s）
指中继线的平均占用时长
（单位：s）
4.2.1.3MSC移动交换机话务量测量数据触发点
本局呼叫累计在一个测量周期中从发出“CMService Request”消息（其中“ServiceOption”的值为8000H、0011H或0003H）到收到被叫发出的“AssignmentComplete”消息之间的时间间隔：出局呼叫累计在个测量周期中从发出CMService
Request\消息（其中“Service Option”的值为8000H、0011H或0003H）到收到相应的“ACM”消息之间的时间间隔。将这段时间除以所观察到的呼叫建立次数即得该算术平均值
(3GPP2A.S0001-A,ITU-TQ.723,ITU-TQ.763）
本局呼叫累计在一个测量周期中从收到“Connect”消息到相应的呼叫清除之间的时间间隔；局间呼叫累计在一个测量周期中从收到“ANM/ANN/ANC”到相应的呼叫清除的时间间隔。将这段时间除以所观察到的呼叫应答次数即得该算术平均值(3GPP2A.S0001-A,ITU-T Q.723,ITU-TQ.763)
A接口电路累计在一个测量周期中从收到“AssignmentComplete”消息到相应的呼叫清除的时间间隔；TUP电路累计在一个测量周期中从接收地址完成消息“Address CompleteMessage\到相应的呼叫清除的时间间隔。将这段时间除以所观察到的呼叫建立次数即得该算术平均值ITU-TQ.723，ITU-TQ.763
根据基于ITU-TE.502建议中的图4/E.502，可得本部分的交换机话务量测量所采用的移动话务流量图，如图1所示。
建筑321
标准查询下载网
ww.iz321.net
源话务
终接话务
出局话务
人局话务
源出局话务
内部话务量
人局终接话务
转接话务
移动话务量流量
从图1可知，各方向话务流量应有下面的关系：A=E+F+ZI
D=G+H+Z2
B=F+G-dl
C=E+H-d2
YD/T1587.2-2007
其他交换机
其中，Z1和Z2统计未完成的呼叫或含有非法拨号信息的呼叫所产生的话务量，d1和d2统计由于以下原因导致在交换机中呼叫失败而产生的话务量：所有的电路均处于忙状态或不可用；交换机内部阻塞；
拨号不完整；
非法的目的码；
服务被禁用或/和阻塞。
在该测量数据中，将监视A～H类型的话务量、交换机内部阻塞以及由于所有电路均忙而产生的阻塞。
相关的配置对象类：MscFunction。表3交换机话务量测量数据（mobileTrafficFlow）性能测量项
电路域语音业务始发
试呼次数
attOrigCalls
电路域语音业务始发
呼通次数
succOrigCalls
电路域语音业务始发
应答次数
ansOrigCalls
指交换机中电路域语音
业务始发呼叫的试呼次
指交换机中成功的电路
域语音业务始发呼叫次
指有交换机中的电路域
语音业务始发呼叫应答
触发点
从BSC收到“CMServiceRequest”消息（其中“ServiceOption”的值为8000H、0011H或0003H）的次数。(3GPP2A.S0001-A）
本局呼叫时MSC从BSC收到关于MT的“AssignmentComplete”消息时统计；局间呼叫时MSC收到落地局回
“ACM”消息时统计
(3GPP2A.S0001-A,ITU-T Q.723,ITU-TQ.763)
本局呼叫时MSC从BSC（MT）收到“Connect”消息时统计；局间呼叫时MSC收到落地局回的
“ANC/ANN/ANM”消息时统计
（3GPP2A.S0001-A，ITU-TQ.723，ITU-TQ.763)
YD/T1587.2-2007
性能测量项
电路域语音业务始发
呼叫各失败原因统计
failOrigCallsPerCause
电路域语音业务始发
试呼话务量
attOrigCallTraffic
电路域语音业务始发
呼通话务量
succOrigCallTraffic
电路域语音业务始发
应答话务量
ansOrigCallTraffic
本MSC电路域语音
业务试呼次数
attIntermalCalls
本MSC电路域语音
业务呼通次数
succInternalCalls
本MSC电路域语音
业务应答次数
ansInternalCalls
本MSC电路域语音
业务呼叫各失败原因
统计次数
faillnternalCallsPer
表3（续）
指由各种原因分别产生
的电路域语音业务始发
呼叫失败次数[注a]
指交换机中的电路域语
音业务始发试呼所产生
的爱尔兰话务量（单位：
指交换机电路域语音业
务始发呼叫成功所产生
的爱尔兰话务量（单位：
指交换机中的电路域语
音业务始发呼叫所产生
的爱尔兰话务量（单位：
指交换机内部电路域语
音业务呼叫的试呼次数
指交换机内部电路域语
音业务呼叫的成功次数
指交换机内部电路域语
音业务呼叫的应答的次
指由各种原因分别产生
的内部电路域语音业务
呼叫失败次数[注a]
建筑321
触发点
每个原因对应一个子测量项
累计在一个测量周期中，从收到MO的\CMServiceRequest”消息到呼叫清除的时间间隔，将结果转化为话务量(3GPP2A.S0001-A)
累计在一个测量周期中，本局呼叫时MSC从·BSC收到关于MT的
“AssignmentComplete”消息时开始，局间呼叫时MSC收到落地局回
“ACM”消息时开始，到呼叫释放的时间间隔，将结果转化为话务量(3GPP2A.S0001-A，ITU-T Q.723,ITU-TQ.763)
累计在一个测量周期中，本局呼叫时MSC从BSC（MT）收到“Connect\消息时开始，局间呼叫时MSC收到落地局回的“ANCIANN/ANM”消息时开始，到呼叫释放的时间间隔，将结果转化为话务量
(3GPP2A.S0001-A,ITU-T Q.723,ITU-TQ.763）
BSC收到“CMServiceRequest”消息其中“ServiceOption”的值为8000H、0011H或0003H，经被叫号码分析判定该呼叫为本MSC局内呼叫的次数
(3GPP2A.S0001-A）
当呼叫为本MSC局内呼叫时，从BSC收到关于MT的
Complete”消息时统计
(3GPP2A.S0001-A）
Assignment
当呼叫为本MSC局内呼叫时，从BSC（MT）收到“Connect”消息时统计(3GPP2A.S0001-A)
每个原因对应一个子测量项
标准查询下载网
ww.iz321.ne1
每个子测
量项的数
据类型为
每个子测
量项的数
据类型为
