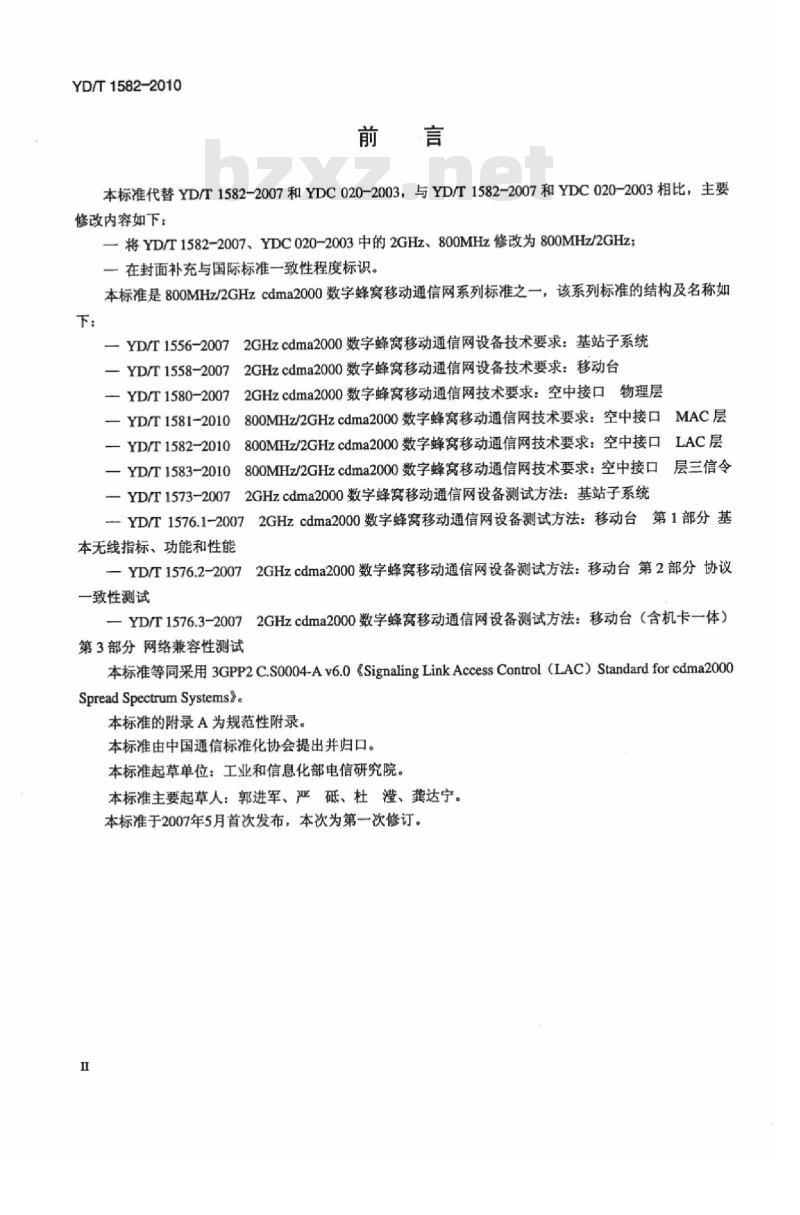

本标准代替YD/T1582-2007和YDC020-2003，与YD/T1582-2007和YDC020-2003相比，主要修改内容如下：
一将YD/T1582-2007、YDC020-2003中的2GHz、800MHz修改为800MHz/2GHz一在封面补充与国际标准一致性程度标识。本标准是800MHz/2GHzcdma2000数字蜂窝移动通信网系列标准之一，该系列标准的结构及名称如下：
一YD/T1556-20072GHzcdma2000数字蜂窝移动通信网设备技术要求：基站子系统一YD/T1558-20072GHzcdma2000数字蜂窝移动通信网设备技术要求：移动台一YD/T1580-20072GHzcdma2000数字蜂窝移动通信网技术要求：空中接口物理层一YD/T1581-2010800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口MAC层一YD/T1582-2010800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口LAC层一YD/T1583-2010800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口层三信令一YD/T1573-20072GHzcdma2000数字蜂窝移动通信网设备测试方法：基站子系统一YD/T1576.1-20072GHzcdma2000数字蜂窝移动通信网设备测试方法：移动台第1部分基本无线指标、功能和性能
一YD/T1576.2-20072GHzcdma2000数字蜂窝移动通信网设备测试方法：移动台第2部分协议一致性测试
一YD/T1576.3-20072GHzcdma2000数字蜂窝移动通信网设备测试方法：移动台（含机卡一体）第3部分网络兼容性测试
本标准等同采用3GPP2C.S0004-Av6.0《SignalingLinkAccessControl（LAC）Standardforcdma2000SpreadSpectrumSystems》。
本标准的附录A为规范性附录。
本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院。本标准主要起草人：郭进军、严砥、杜滢、龚达宁。本标准于2007年5月首次发布，本次为第一次修订。Ⅱ

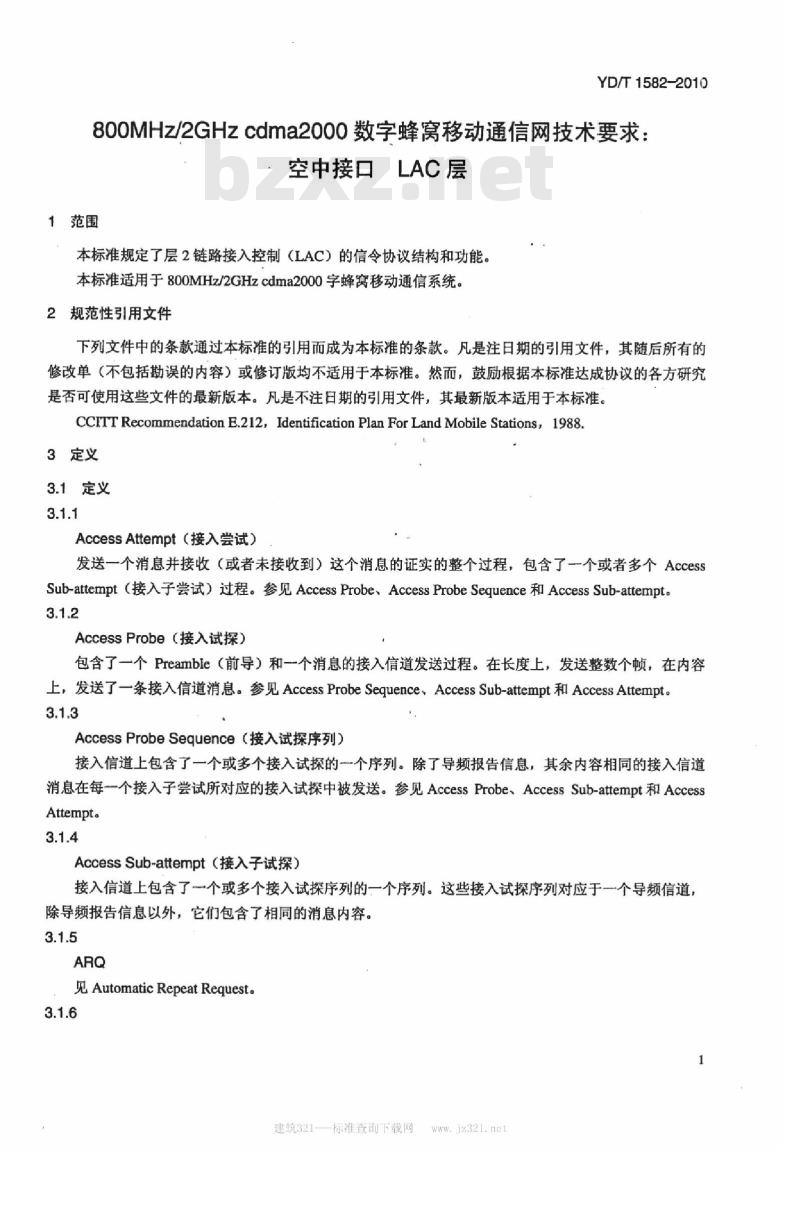

YD/T1582-2010
800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口LAC层
1范围
本标准规定了层2链路接入控制（LAC）的信令协议结构和功能本标准适用于800MHz/2GHzcdma2000字蜂窝移动通信系统。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。CCFTT Recommendation E.212,Identification PlanFor Land Mobile Stations,1988.3定义
3.1定义
AccessAttempt（接入尝试）
发送一个消息并接收（或者未接收到）这个消息的证实的整个过程，包含了一个或者多个AccessSub-attempt（接入子尝试）过程。参见Access Probe、Access Probe Sequence和Access Sub-attempt。3.1.2
AccessProbe（接入试探）
包含了一个Preamble（前导）和一个消息的接入信道发送过程。在长度上，发送整数个顿，在内容上，发送了一条接入信道消息。参见AccessProbeSequence、AccessSub-attempt和AccessAttempt。3.1.3
AccessProbeSequence（接入试探序列）接入信道上包含了一个或多个接入试探的一个序列。除了导频报告信息，其余内容相同的接入信道消息在每一个接入子尝试所对应的接入试探中被发送。参见AccessProbe、AccessSub-attempt和AccessAttempt。
AccessSub-attempt（接入子试探）接入信道上包含了一个或多个接入试探序列的一个序列。这些接入试探序列对应于一个导频信道，除导频报告信息以外，它们包含了相同的消息内容。3.1.5
见Automatic Repeat Request.

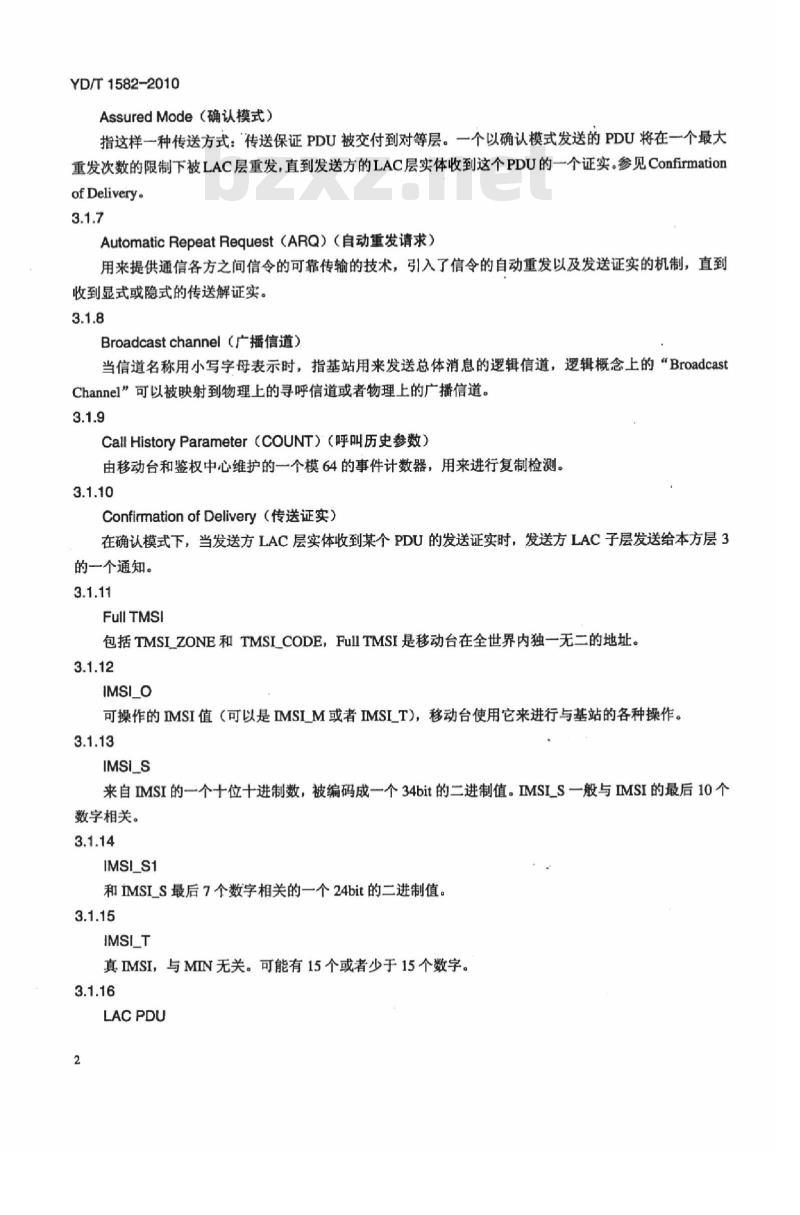

建筑321---标雅查询下载网YD/T1582-2010
AssuredMode（确认模式）
指这样一种传送方式：“传送保证PDU被交付到对等层。一个以确认模式发送的PDU将在一个最大重发次数的限制下被LAC层重发，直到发送方的LAC层实体收到这个PDU的一个证实。参见ConfirmationofDelivery
AutomaticRepeatRequest（ARQ）（自动重发请求）用来提供通信各方之间信令的可靠传输的技术，引入了信令的自动重发以及发送证实的机制，直到收到显式或隐式的传送解证实。3.1.8
Broadcastchannel（广播信道）当信道名称用小写字母表示时，指基站用来发送总体消息的逻辑信道，逻辑概念上的“BroadcastChannel”可以被映射到物理上的寻呼信道或者物理上的广播信道。3.1.9
CallHistoryParameter（COUNT）（呼叫历史参数）由移动台和鉴权中心维护的一个模64的事件计数器，用来进行复制检测。3.1.10
ConfirmationofDelivery（传送证实）在确认模式下，当发送方LAC层实体收到某个PDU的发送证实时，发送方LAC子层发送给本方层3的一个通知。
FullTMSI
包括TMSI_ZONE和TMSI_CODE，FullTMSI是移动台在全世界内独一无二的地址。3.1.12
IMSI_o
可操作的IMSI值（可以是IMSIM或者IMSI_T)，移动台使用它来进行与基站的各种操作。3.1.13
IMSI_S
来自IMSI的一个十位十进制数，被编码成一个34bit的二进制值。IMSI_S一般与IMSI的最后10个数字相关。
IMSI_S1
和IMSI_S最后7个数字相关的一个24bit的二进制值。3.1.15
IMSI_T
真IMSI，与MIV无关。可能有15个或者少于15个数字。3.1.16
LACPDU
LAC层协议数据单元，在移动台和基站的对等功能子层之间传递。3.1.17
LinkAccessControl（LAC）Sublayer（链路访问控制子层）YD/T1582-2010
LAC子层是层2的上部子层，它实现的数据链路协议提供了层3产生的信令消息的正确发送和交付。LAC子层使用了低层（层2和MAC子层）所提供的服务。3.1.18
LogicalChannel（逻辑信道）
站/台间的通路径，以传输数据的预期用途及访问方式、传输方向来描述。一个逻辑信道可以被“映射”至一个或多个物理信道，或者说由一个或者多个物理信道映射成一个逻辑信道。在这个文档中以小写开头的信道名表示逻辑信道。3.1.19
LowerLayers（低层）
在这里指LAC子层以下的各层（即层1和MAC子层）。3.1.20
Mapping
在这里指用来在逻辑信道和物理信道之间建立联系的技术。3.1.21
MiniPDU
个承载了层3mini消息的PDU，miniPDU的总长度是48bit。一个miniPDU不能够被拆开，并且在5ms帧中传送。参见规则PDU。3.1.22
MCC（移动国家码）
E.212IMSI的一部分，确定了所在国家。3.1.23
MNC（移动网络码）
E.212IMSI的一部分，确定了本国内所在网络。3.1.24
MSIN（移动台识别号）
E.212IMSI的一部分，确定了所在网络中的一个移动台。3.1.25
MultiplexLayer（复用层）
处于专用信道层1和层2的协议层，它根据QoS标准和优先级将多个消息来源的层2SDU（用户数据，如数据包或语音数据以及信令）复用到相同的物理信道中。3.1.26
NMSI（国家移动台识别号）
E.212IMSI的一部分，在其所在国家内确定了移动台。NMSI包括了MNC和MSIN。3.1.27
建筑321---标准查询下载网
YD/T1582-2010
PhysicalChannel（物理信道）
站/台间的通信路径，依据码型、功率控制方式等无线参数描述。在这个文件中，以大写字母开头的信道名指物理信道。
Primitive（原语）
用来在两个层和子层之间传送数据和控制信息的一个不可再分、明确定义的概念方法。常常以一个函数调用的形式表述，用参数表示待传的数据和控制信息。3.1.29
ProtocolDataUnit（PDU）（协议数据单元）在移动台和基站的对等层之间传送已封装的数据。3.1.30
ProtocolStack（协议栈）
通信协议的分层结构的一种概念模型（见Layering）。在这种结构中，一个站/台的的各个层按数字序号表示，而传送的数据必须按序号顺序被各层处理。从图形上看，这个“栈”是个纵向结构，指定最小序号的层处于最底部。
分段和重组（SegmentationandReassembly）。3.1.32
见 Service Data Unit。
SID（系统识别号）
惟一确定了一个蜂窝系统或PCS系统的数字。3.2LAC子层概念模型
层、子层、SAP、原语和参数都是抽象的模型结构，因此不能被说明成为具体的实现条件。然而，遵循这些规范的基站和移动台的可见行为必须与以下原语中所描述的过程以及以上提及的其他模型结构相一致。
cdma2000中LAC层的信令如下：
·协议层。LAC子层向层3提供服务，其SDU在层3和LAC子层之间传递。LAC子层通过适当的封装将SDU变成将被分段和重组的LACPDU，这些PDU以封装PDU片段的形式传递给MAC子层。
·子层。LAC子层中的处理有固定的顺序，按照这个严格的顺序，各处理实体将部分构造好的LACPDU传递给另外的实体。
·逻辑信道。在逻辑信道中，SDU和PDU沿一条以功能划分路径被处理和传递，而不需要上层知道物理信道的无线特性。
3.2.1概要结构
图1示出了cdma2000信令的概要结构。4
3.2.2协议子层
Supervision
Configuration
Management
Signaling
图1cdma2000信令概要结构
Layer3
Signaling
Signaling
YD/T1582-2010
当产生或收到的一个数据单元通过协议栈时，它将被多个协议子层按顺序处理。每一个子层仅处理这个数据单元的某一些与这个子层所定义的功能相关的字段。例如，ARQ子层仅处理与证实有关联的字段，并执行复制检测和重发的功能。图2示出了数据单元在LAC层及其子层中的整体处理过程。Layer3
Authentication
Addressing
akeiqns
Utility
Sublayer
Sublayer
Sublayer
Physical
LACSDU
LACSDU
LACSDU
LACSDU
Partially-formed
LACPDU
LACSDU
Encapsulated
EncapsulatedP
MACSDU
图2LAC数据单元处理过程
建筑321-—标准查询下载网
YD/T1582-2010
3.2.3逻辑信道
层3和LAC子层在逻辑信道发送并接收信令信息，这样它们不需要关心层1所使用的物理信道的无线特性。一个逻辑信道建立的时候通常是不分方向的，但是在大多数情况下一个逻辑信道都和另一个传送相似业务的逻辑信道在功能上组合。cdma2000系统使用以下类型的逻辑信道来承载信息：●f-csch/r-csch（前/反向公共信令信道）。·f-dsch/r-dsch（前/反向专用信令信道）。逻辑信道按以下标准被划分：是向一个还是多个目的发送信息：发送的信息是信令还是用户数据：是前向发送还是反向发送以及其他的标准。逻辑信道按以下目的定义：·同步（Synchronization）。
·广播（(Broadcast)。
·通用信令（GeneralSignaling（包括寻呼））。。接入(Access)。
专用信令（DedicatedSignaling）。可以配置多个同名的逻辑信道。由于逻辑信道上的业务最终是通过一个或多个物理信道发送的，所以逻辑信道和物理信道之间必须建立起某种对应关系。这种对应关系称为映射，一个逻辑信道可能永久地独占一个物理信道（如同步信道），也可能是暂时的，但仍然是独占一个物理信道（如连续的r-csch接入试探序列能在不同的物理接入信道上被发送），还可能和另外的逻辑信道共享一条物理信道（需要有复用功能才能进行这种映射，例如按PDUbyPDU原理）。
在某些情况中，一个逻辑信道可以被映射到另一个逻辑信道上。这两个（或多个）信道“融合”成一个有效的逻辑信道，这个逻辑信道可以传输不同的业务数据类型（例如逻辑广播信道和普通前向信令信道都映射到一个传输信令信息的公共逻辑信道上）。因为逻辑信道只能同时发送一个PDU，层3必须有一个序列化的机制来保证发送某一确定帧。图3和图4分别示出了cdma2000前向和反向链路的逻辑信道。所有的映射类型在这里都有例子：永久的和临时的逻辑一物理映射（例如反向接入信道）、复用的逻辑一物理映射（前向和反向的dsch和dtch之间）和逻辑一逻辑映射（广播信道和通用信令信道）。3.2.4接口
3.2.4.1与层3的接口
层3和层2之间的接口是一个服务接入点（SAP）。在服务接入点上，层3和层2通过一组原语交换服务数据单元（SDU）和以消息控制和状态块格式构造的接口控制信息。通用的原语调用格式如下：L2-.(,MCSB)可选参数data_unit和MCSB分别表示将要交换的SDU和消息控制和状态块。3.2.4.1.1消息控制及状态块（MCSB）消息控制及状态块是定义的各原语所需的一个参数块，包括每条层3消息（LACSDU）的相关信息：指示了消息可能的操作方法，消息将怎样被LAC子层或者MAC子层中的某一层或两层进行处理（在发送时），曾被LAC子层或者MAC子层中的其中一层或两层按怎样处理的。在发送时，MCSB从层3取得并被SAR子层丢弃。当接收时，MCSB由SAR子层产生，通过协议栈到达层3。MCSB是一个概念上的结构，这个文件不会对其进行具体说明，不过可以想像MCSB将包括如下字段：6
Sublayer
subleye
f-csch
Signallng Loglcal
Channel
sublayer
Addrselng
sublayer
common
subleyerWww.bzxZ.net
Loglcal
Channel
sublayer
iDedlcated
Loglcal
ichannel:
Physlcal Channe
图3前向逻辑信道结构
Sublayer
utility
Sublayer
Sublaye
YD/T1582-2010
UserTraffle
Loglcal
Channel
anaosnoedoo
opsuno)
MSG_TAG。如果这条消息是先前接收的一条消息的响应，前一条消息的MSG_TYPE也应该是被保存起来的。
·SDU的长度。
·寻呼记录长度参数，即：一条指定移动台地址的普通寻呼消息中的SDU_INCLUDED字段：一条指定移动台地址的通用寻呼消息中的EXTMS_SDULENGTHINCL和EXT_MS_SDULENGTH字段：在普通寻呼消息或者通用寻呼消息中发送的增强广播记录中的EXT_BCAST_SDU_LENGTH_IND和EXT_BCAST_SDU_LENGTH字段。·一个与消息相关的单一实例识别号，这个识别号使传送到/未传送到的通知和恢复程序中所涉及的各条消息能够被识别。
·当前消息是否需要在LAC子层进行证实（即传送是使用有确认模式还是无确认模式）。·是否需要消息到达的通知。
建筑321-—标准查询下载网
YD/T1582-2010
·消息地址D。
Authenticaton
isablayor
Sublaye
Aadraalng
sublayera
sublayer
sublayor
SlgnalingLoglcal
Channel
Common
Loglcal
Channel
图4反向逻辑信道结构
Dedicated
Logical
Channel
Sublaye
sublayen
Sublayer
User Traffic
Loglcal
Channel:
anoino
·送到层3的消息是否是重复消息（当然是在LAC子层不丢弃重复消息的情况下）。·鉴权程序所需要的数据（例如起呼消息的CHARi字段）。·相关SDU的分类（例如登记、起呼），在LAC子层中能检测到当前传输SDU的类型的处理过程中得到。
·逻辑信道的加密状态：加密模式、加密序列号和未加密SDU的加密8bitCRC。·接收消息的第一个或最后一个比特所在顿的相关CDMA系统时间。·给LAC子层的传输指令，如调度指示说明了怎样发送一个具有某一个相关优先级的消息（先发、后发或者需要中断别的消息的发送），又如一个关于消息监视的指令等。·由LAC发出的非正常情况指示。8
·当前收到的PDU是否需要层2证实的一个指示。·收到PDU的一个证实已发送并被证实的一个指示，YD/T1582-2010
·当f-csch上收到一个PDU并处理其ARQ字段时，在r-csch上发送的一个PDU的接入尝试可能因此而终止，有一个指使字段将指示其是否终止。·消息发送的物理信道。LAC层使用这个信息来给要调用的MAC层原语的“channel_type”参数赋值。
一个紧急呼叫指示。当移动台判定了一条消息属于紧急呼叫，将把紧急呼叫指示打开。3.2.4.1.2接口原语
以下原语是为层2和层3间的通信定义的：名称：L2-Data.Request；
类型：请求；
方向：从层3到层2；
参数：SDU，MCSB；
作用：将SDU交付给层2，准备通过空中接口发送。名称：L2-Data.Confirm；
类型：确认；
方向：从层2到层3：
参数：MCSB：
作用：在收到了指定（在MCSB中）的由层3发送的SDU后由层2接收方进行确认。名称：L2-Data.Indication；
类型：指示；
方向：从层2到层3；
参数：SDU，MCSB：
作用：收到的SDU被发给层3。
名称：L2-Condition.Notification；类型：指示：
方向：从层2到层3：
参数：MCSB；
作用：层3收到层2检测到的相关事件的通知（如非正常情况）。名称：L2-Supervision.Request;类型：请求；
方向：从层3到层2；
参数：MCSB：
作用：层2执行层3指定的一个控制命令（例如，一个停止消息重传的命令或复位消息序列号、证实序列号以及用于消息复制检测的计时器的指令）。9
建筑321-一标准查询下载网
