TB/T 823-91.
1主题内容与适用范围
TB/T 823规定了内外接头的规格参数、技术条件和标记方法。
TB/T 823适用于公称压力小于等于1.6MPa的机车车辆用管路内外接头。
2引用标准
GB 1348球墨铸铁件
GB 9440可锻铸铁件
TB/ T 778机车车辆用铸铁管接头技术条件
3规格参数
内外接头规格参数按下图及表规定。
4技术条件
4.1 材料, KTH300 -06 (GB9440)，允许用QT450-10 (GB 1348) 制造。
4.2技术要求按TB/ 'T778一 91规定。
5标记
5.1标记示例:
公称通径为Dg20 X 15mm的内、外接头:
内外接头Dg20X15 TB/ T823- -91
附加说明:
本标准由大连内燃机车研究所提出并归口
本标准由大连内燃机车研究所修订。
本标准起草人吴培贤、董于美。
本标准于1961年4月首次发布, 1984年8月再次修订。

标准内容

部分标准内容：

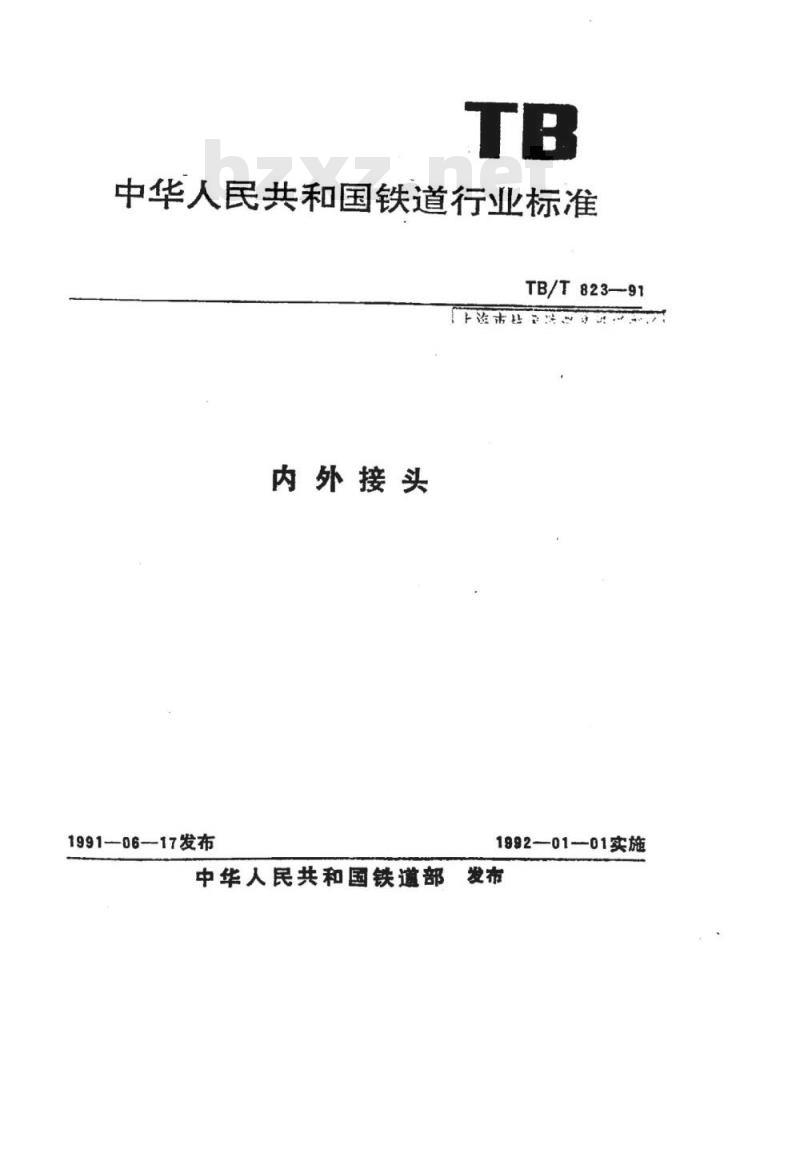

中华人民共和国铁道行业标准
TB/T823—91
中资市社
内外接头
1991—06—17发布
中华人民共和国铁道部
1992—01-01实施

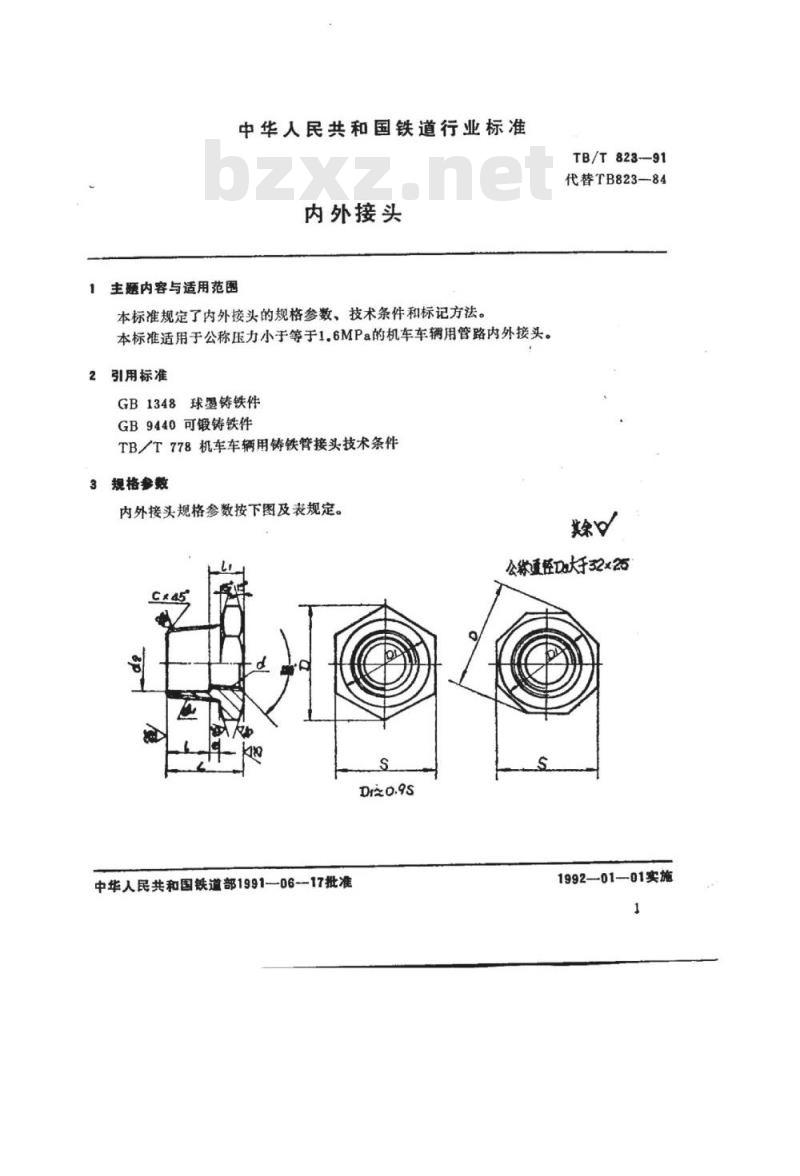

中华人民共和国铁道行业标准
内外接头
主题内容与适用范围
本标准规定了内外接头的规格参数、技术条件和标记方法。本标准适用于公称压力小于等于1.6MPa的机车车辆用管路内外接头。2引用标准
GB1348球墨铸铁件
GB9440可锻铸铁件
TB/T778机车车辆用铸铁管接头技术条件3规格参数
内外接头规格参数按下图及表规定。TB/T823-91
代替TB823-84
公称通径Da大于32×25
中华人民共和国铁道部1991-—06-17批准1992-0101实施
公称通径
15×10
20×10
20×15
25×10
25×15
25×20
32×15
32×20
32×25
40×15
40×20
40×25
40×32
80×15
50×20
50×25
50×32
50×40
65×15
85×20
85×25
85×32
65×40
65×50
4技术条件
Rel 1/4
Rel1/2
Rel1/4
Rel1/2
TB/T823—91
六方八方
4.1材料：KTH300-08（GB9440），允许用QT450—10（GB1348）制造。2

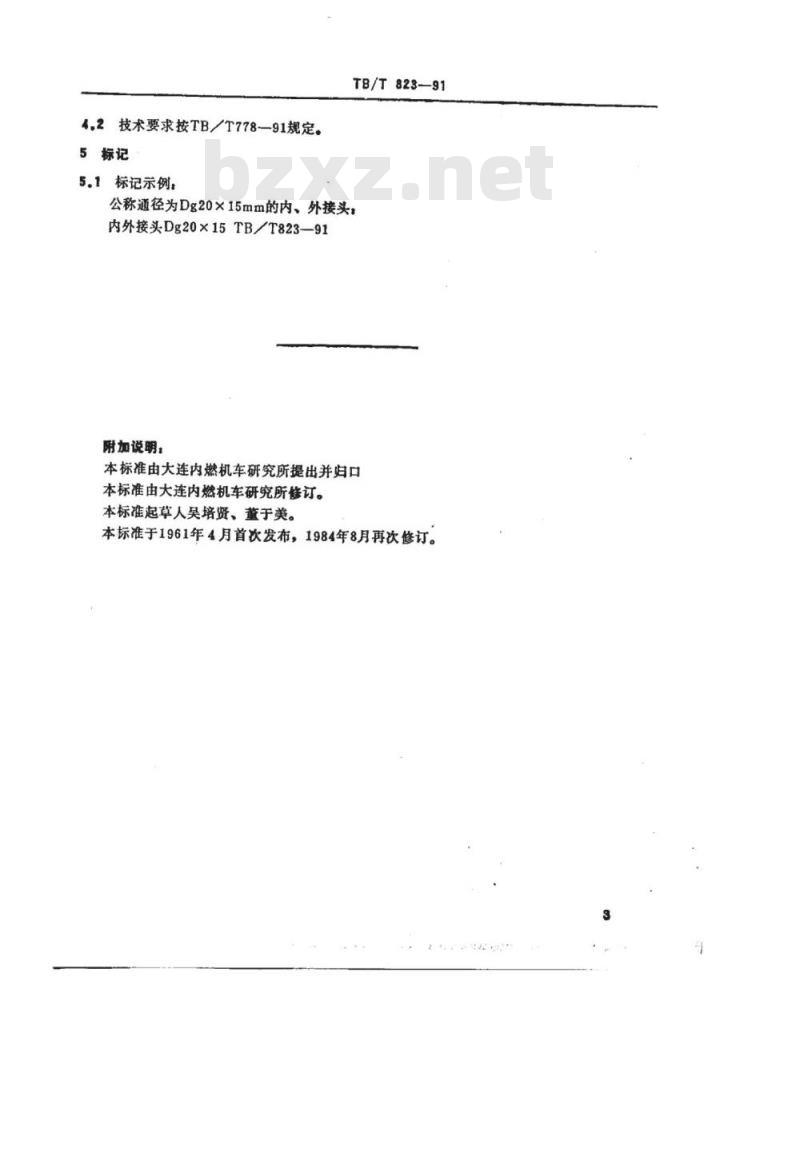

4.2技术要求按TB/T778—91规定。5粽记
5.1标记示例：
TB/T823-—91
公称通径为Dg20×15mm的内、外接头，内外接头Dg20×15TB/T823—91
附加说明，
本标准由大连内燃机车研究所提出并归口本标准由大连内燃机车研究所修订。本标准起草人吴培贤、董于美。本标准于1961年4月首次发布，1984年8月再次修订。
