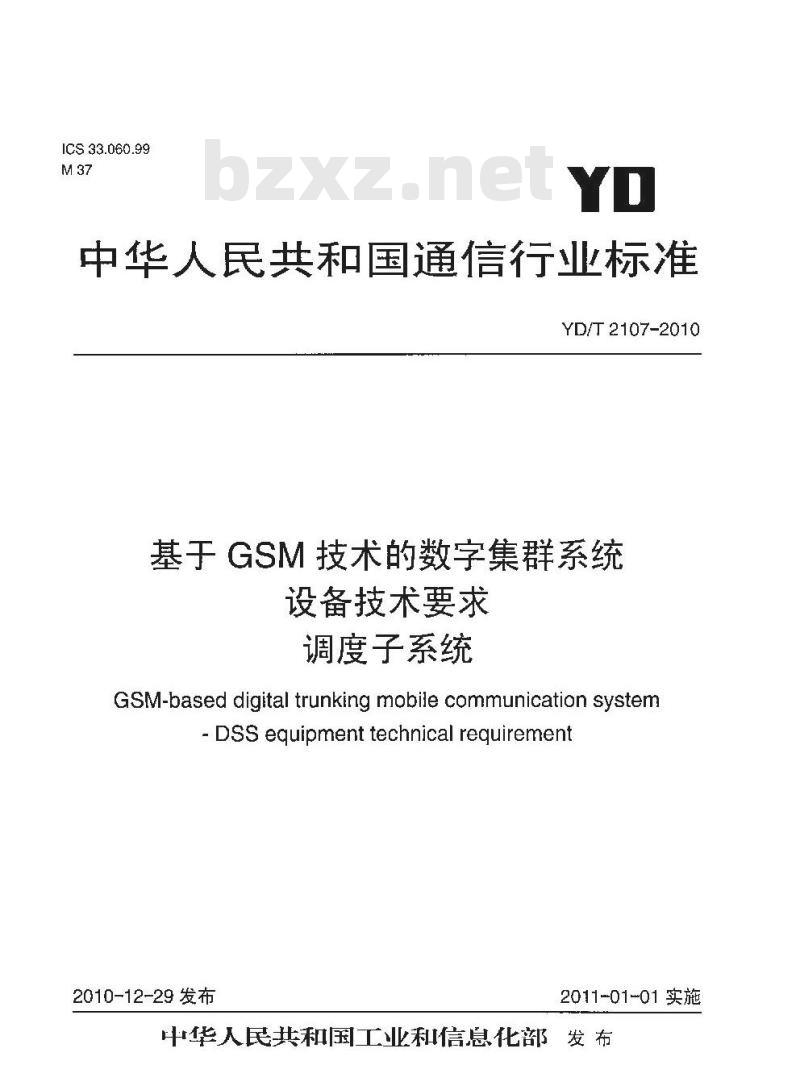

【YD通讯标准】 基于 GSM 技术的数字集群系统设备技术要求调度子系统

ICS 33.060.99
中华人民共和国通信行业标准
YD/T 2107-2010
基于GSM技术的数字集群系统
设备技术要求
调度子系统
GSM-based digital trunking mobile communication system- Dss eguipment technical requirement2010-12-29发布
2011-01-01实施
中华人民共和国工业和信息化部发布前

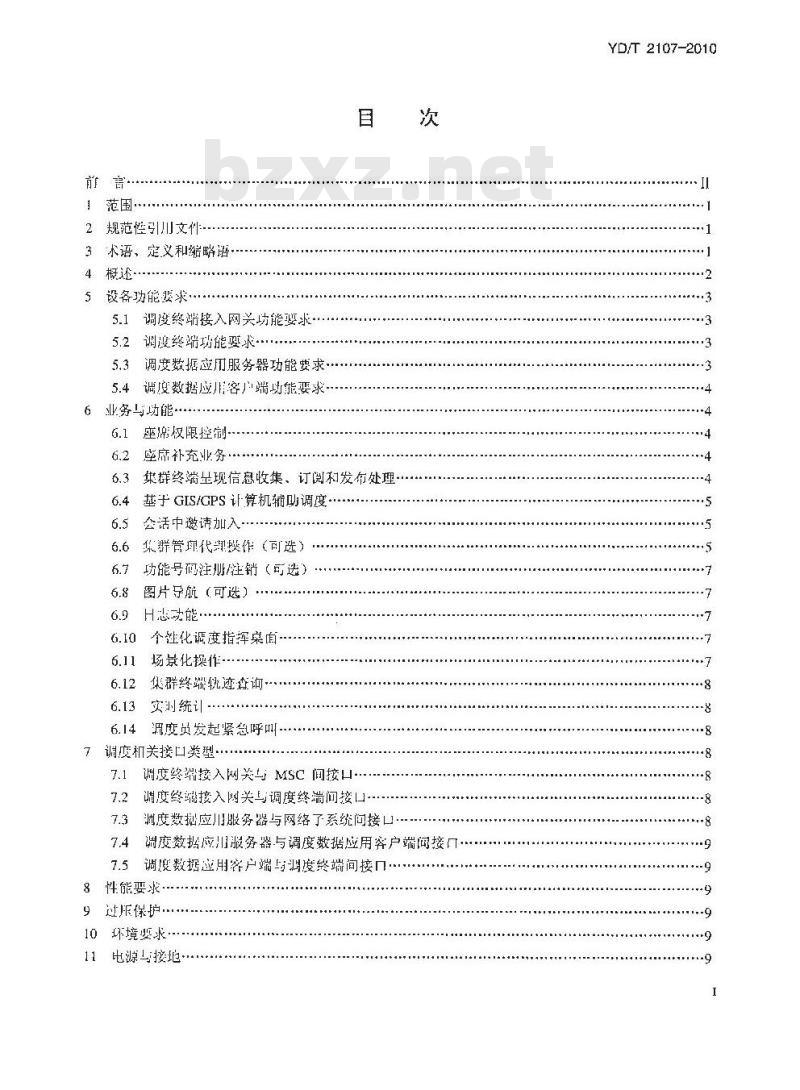

』范围
2规范性引川文件
3术语、定义和缩略语
设备功能瑟求，
调度终端接入网兴功能婴求
5.2调度终端功能要求
调度数据应用服务器功能要求
调度数据应啡客心端功能要求wwW.bzxz.Net
6业务与功能·
座席权限控制-
座府补充业务·
集群终端是现信息收集、订阅利发布处理…基于GIS/GPS计算机辅助调度
会话中邀请加入
集群管理代望作（可选）
功能号码注删注销（可选）
图片导航（可选）·
H志动能·
个性化调度指挥桌面-
场景化操作
集群终端轨迹查询·
实时统计
润度员发起紧急呼叫
调度和关接口类型
调度终端接入网关与MSC 间接口·调度终端接入网关与调度终端间接口-7.2
调度数据应川服务器与网络了系统问接口次
调度数据应用服务器与调度数据应用客户端问接口.7.4
调度数据应用容户端与兆度终端间接口7.5
性能要求
过斥保护：
环境斐求
电源与接地
HYYKANKAa
YD/T 2107-2010
YD/T 2107-2010

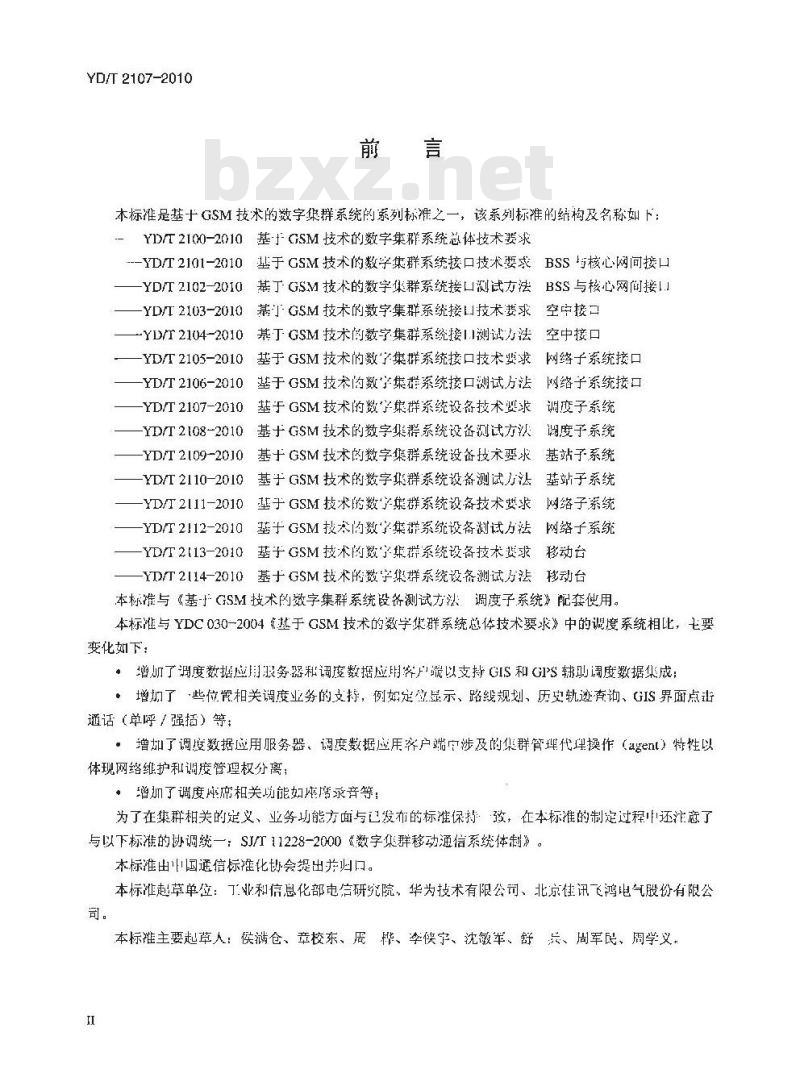

本标准是基十GSM技求的数字集群系统的系列标准之一，该系列标准的结构及名称如下：YD/T2100-2010基-GSM技术的数字集群系统总体技术要求--YD/T2101-2010墨于GSM技术的数字集群素统接口技术要求BSS与核心网同接口YDT2102-2010基丁GSM技术的数字集群系统接口测试方法BSS与核心网间接I-YDT2103-2010基汀GSM技术的数字集群系统接口技术要求空中接口YD/T2104-2010基丁GSM技术的数字集群系统接1I测试力法空中接口一YD/T2105-2010基于GSM技术的数字集群系统接口技术要求网络子系统接口-YD/T2106-2010基于GSM技术的数子集群系统接口测试方法网络子系统接口-YD/T2107-2010基于GSM技术的数字策群系统设备技术要求调度子系统-YD/T2108-2010基于GSM技术的数字集据系统设备测试方汰调度子系统YD/T 2[09-2010
基十GSM技术的数字集群系统设备技术要求基站子系统YD/T2110-2010基于GSM技术的数字集群系统设备测试方法基站子系统YD/T2111-2010基于GSM技术的数子集群系统设备技术要求网络子系统YD/T2112-2010基于GSM技本的数字集群系统设备测试方法网络子系统YD/T2113-2010基于GSM技术肉数子集群系统设备技术斐求移动台YTD/T2114-2010基于GSM技术的数字集群系统设备测试方法移动台本标摧与《基GSM技术离数字集群系统段备测试方调度子系统配套俄用。本标与YDC030一2004摄于0SM技术的数学提群系统总体技术要求中的调度系统相比，七要变化如下
，增加了调度数据应用服务器私调度数据应用客户端以支持GIS和GPS韩助调度数据集成，增加了些位胃相关调度业务的支持，例如定守显示、路线规划、历史轨迹查询、GIS界面点击通话（单呼/强括）等：
：增加了调度数据应用服务器、调度数据应用客户端定涉及的集群管理代理操作（agent）特性以体现网络维护和调度管理权分离；·增加了调度庞帝相关能如座鹰录音等：为了在集群相关的义，业务功能方面与己发布的标准保：教，在本标推的制定过程呼还注意了与以下标游的协调统一：SJ/T11228-2000《数字集群移动通信系统体制》。本标雅由国逆信标灌化协会提出并州口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司、北京佳讯飞鸿电气股份有限公司。
本标雅主要起草人：侯满仓、章校东、周桦、李侠宇、沈敏军、舒兵、周军民、周学义I

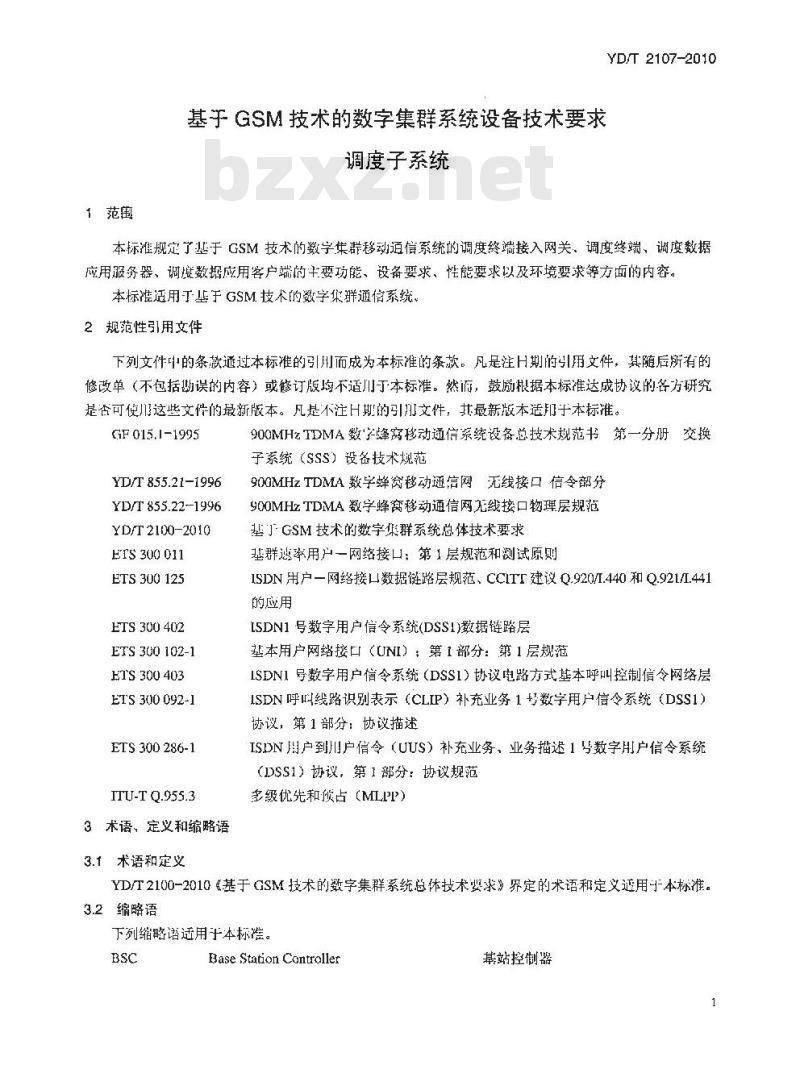

1范闺
基于GSM技术的数字集群系统设备技术要求调度子系统
YD/T 2107-201C
本标准规定了基于GSM技术的数字集群移动道信系统的调度终端接入网关、调度终端、调度数据应用服务器、调度数据应用客户端的要功能、设备要求、性能要求以及环境要求等方面的内容。本标准适用于基于 GSM技术的数字集联通信系统2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注H期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适川丁本标准。然而，鼓励根据本标准达成协议的各方研究是否可使川这些文件的最新版本。凡是不注H期的引文件，其最新版本适即于本标准。GF 015.I-1995
YD/T 855.21-1996
YD/T 855.22-1996
YD/T2100-2010
ErS 300 011
ETS 300 125
ETS 300402
ETS 300 102-1
ETS 300403
ETS 300 092-1
ETS 300 286-1
ITU-T O.955.3
3术语、定义和缩略语
3.1术语和定义
900MHzTDMA数字蜂窝移动通信系统设备总技术规范书第一分册交换子系统（SSS）设备技术规范
900MHzTDMA数享蜂窝移动通信网无线接口信令部分9OOMH2TDMA数学蜂驾移动通信网线接口物理层规范基」GSM技术的数宇集群系统总体技术要求基群巡率用户一网络接口：第1层规范和测试原则1SDN用户一网络接口数据链路层规范、CCITT建议Q.920/I.440和Q.921/I.441的应用
ISDN1号数字用户信令系统(DSSI)数据链路层基本用户网络接口（UNI）第1部分：第1居规范ISDNI号数字用户信令系统（DSS1）协议电路方式基本呼叫控制信令网络层ISDN呼叫线路识别表示（CLIP）补充业务1号数字用户信令系统（DSS1）协议，第1部分：协议描述
ISDN用户到川户信令（UUS）补充业务、业务描述1号数字制户信令系统（DSS1）协议，第I部分：协议规范多级优先和预占（MLPP）

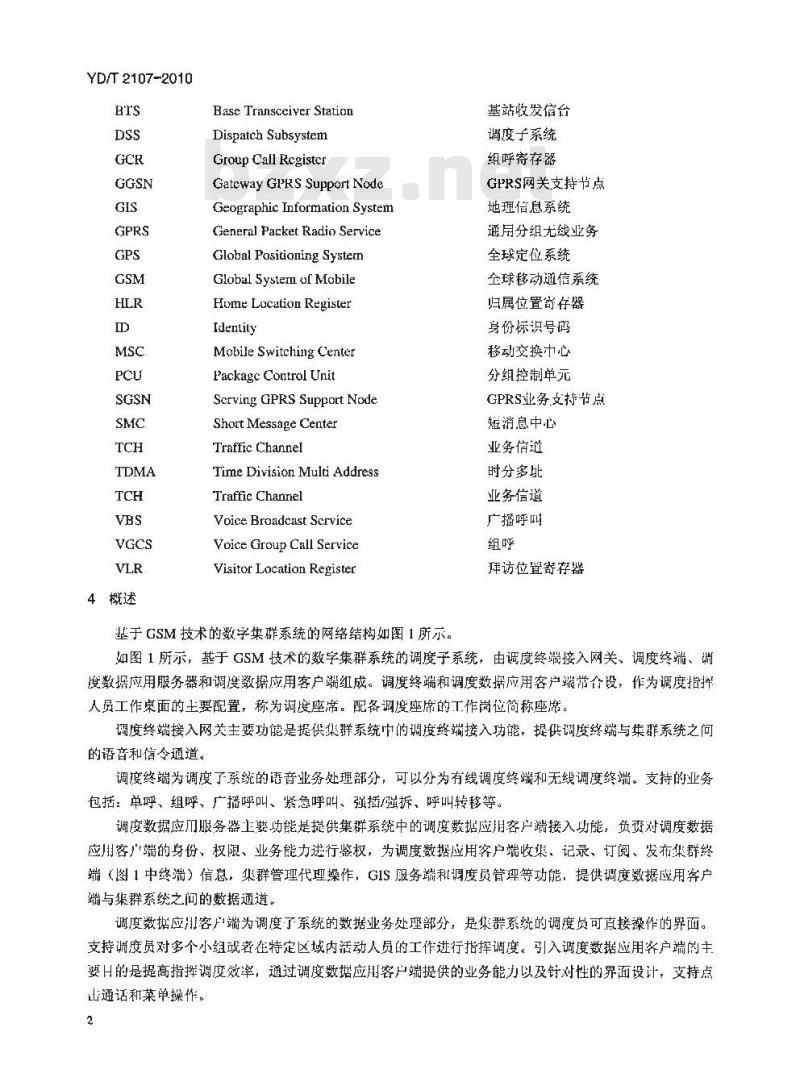

YDT2100-2010《基于GSM技术的数字集群系统总体技术要求》界定的术语和定义适用-本标准。3.2缩略语
下列缩略语适用于本标摧。
Base Station Controller
HTYKANIKa-
基站控制器
YD/T 2107-2010
4概述
Base Transceiver Station
Dispatch Subsystem
Group Call Rcgiste
Gateway GPRS Support Node
Geographic Information SystemGeneral Packet Radio ServiceGlobal Positioning System
Global System of Mobile
Home Location Register
Identity
Mobile Switching Centen
Packagc Control Unit
Scrving GPRS Support Node
Short Message Center
Traffic Channel
Time Division Multi Address
Traffic Channel
Voice Broadcast Scrvice
Voice Group Call Service
Visitor Location Register
基于GSM技术的数字集群系统的网络结构如图1所示。基站收发信台
调度子系统
组呼寄存器
GPRS网关支持节点
地理信息系统
通用分组无线业务
全球定位系统
全球移动通信系统
归属位置寄存器
身份标识号码
移动交换中心
分组控制单元
GPRS业务支持节点
短消息中心
业务信过
时分多姚
业务信道
广摇播呼叫
拜访位置寄存器
如图1所示，基于 GSM 技术的数字集群系统的调度子系统，由调度终蹦接入网关、调度终端、调度数据应用服务器和调度数据应用客户端成。调度终端和调度数据应用客户端带合设，作为调度指挥人员工作桌面的土要配置，称为调度座席。配备调度座席的工作岗位简称座。调度终端接入网关主要功能是提供集群系统巾的调度终端接入功能，提供调度终端与集群系统之问的语音和信令通道。
调度终端为调度了系统的语音业务处理部分，可以分为有线调度终端和无线调度终端。支持的业务包括：单呼、组呼、广播呼叫、紧急呼叫、强插强拆、呼叫转移等。调度数据应门服务器上要功能是提供集群系统中的调度数据应用客户端接入功能，负责对调度数据应月客户端的身份，权限、业务能力进行整权，为调度数据应用客户端收集、记录、订阅、发布集群终端（图1中终端）信息，集群管理代理操作，GIS服务端和调度员管理等功能，提供调度数据应用客户端与集群系绕之问的数据通道。调度数括应用客户端为调度了系统的数据业务处理部分，是集群系统的调度员可直接操作的界面。支持调度员对多个小组或者在特定区域内活动人员的工作进行指挥调度。引入调度数据应用客户端的要H的是提高指摔调度效率，通过调度数据应用客户端提供的业务能力以及针对性的界面设计，支持点出通话和菜单操作。
5设备功能要求
调疫子系统
调度数钳
应市客上尚
振筑据
成用客广端
AT指合
谨度数
应用案广端
调设数据
应用服务器
深茂终需PRI
1接入网关
终品！
装人双关
HLR/FHN
MSCVIR/
无线调度
移动会
下持终端，年载会：
分纽网络
YD/T 2107-2010
TCP/I按口
-7号信令按口
EI/P接门
图1基于GSM技术的数字集群系统的调度子系统结构示意5.1调度终端接入网关功能要求
调度终端接入网关应支持以下功能：，调度终端接入功能，提供调度终端与集群系统之问的语音和信令通道：，支持组呼、广播逆叫、单呼、优先级等集群范本业务：·支持集群补充业务。
5.2调度终端功能要求
调度终端应支持以下功能：
：接收调度数势应用客户端的AT指令控制完成各种集群通信发起和应答过程；·支持集群基本业务；
.支持集群补充业务：
，语音输入输出：
录/复述现能：
·静音/取消静许功能：
支持座带补充业务。
5.3调度数据应用服务器功能要求调度数据应用服务器应支持以下功能：，集群调度调度数据应用客户端接入和授权控制功能：、集群终端早现信息收集订阅发布处理：HTYKAONIKAa-
YD/T 2107-2010
·面问调度座席GIS展现的GIS服务端；·集群管理代理操作功能：
，配置H志和运行H志。
5.4调度数据应用客户端功能要求调度数据应用客户端应支持以下功能：·集群调度调度数据应用服务器登录功能：·基于登录账号个性化展现调度指挥工作桌面·通过AT指令对所连接调度终端进行场景化操作：·逆话日志查询；
，调座度操作日志
·图片导航：
·集群终端轨迹食询：
实时统计调度管粘范围内集群终端所代表的各类岗位属性可调度资源的数量：·调度员发起紧急呼叫；
·集群补充业务
6业务与功能
6.1座席权限控制
座谛权限由登录时所输入的账号决定，该账号的建立和鉴权均在调度数据应用服务器！完成，权限所包含内容如下：
·允许座席桌面通过GIS区域显示最大管辖范围调度座席角色功能导码、缺省优光级设定；·集群终端呈现信息订阅死表；。集群管理代理操作权限设定：，基GIS集成其他调度相关决策支持信息和数据展现设定（可选）。6.2座席补充业务
座席补充业务应包括：
·主叫号码显示；
，主叫号码显示限制：
·被连号码识别显示；
，被连号码识别显示限御
·无条件转移；
·遇忙呼前转：
·无应答呼叫前转。
6.3集群终端呈现信息收集、订阅和发布处理集群终端呈现信息收集、订阅和发布处理功能，山调变数据应刃服务器提供，应包括：集群终端GPS位置数据：
：集群终端通信状态信息：
·集群终端岗位属性信息：
集群终端号码列表：
：根据订阅策略尚诚数据应用客户端发布集群终端星现信息。6.4基于 GIS/GPS计算机辅助调度基于GIS/GPS计算机辅助调度包括：YD/T 2107-2010
·调度操作需要调度决策支持信息，集群终端位置数据是最重要的调度决策支持信息，由集群终端上的GPS接收机采集集群终端GPS坐标数据，该数据通过集群网及时传递汇总后，在订阅/发布策略控制下集群终端以确定的图标方式展现在调度座席的GIS界面上。GIS作为调度操作决策所需多个支持信息集成展现平台，根据订阅/发布策略集成如视频监控、气象传感、共网集群跨行业集群终端位置数据等信息。·通过对调度数据应用客户端GIS展现界面上集群终端的鼠标点击、区域选择和/或菜单操作，通过AT指令触发调度数据应用客户端所连接的调度终端，以完成单呼、强插、强拆、组呼、广播等集群通后过程。
·GIS导航、集群终端活动执迹回放查询功能实现对集群终端活动线路的引导和回溯。，组ID的恶复使用。纠呼可以使用组D加上呼叫类型再加上不存在交集的组呼区域加以区分，这群即使组ID样同，但呼叫类型不同或组呼区域不同也可区分不同的集群呼叫，此时维护终端问群组服务器发送的动态重纽群纽请求携带有动态群组的组标识、组呼类型和组呼区域：群组服务器将该请求转发给呼区域相关的MSC，MSC判断已存储终标识和组呼类型与该请求携带的组标识和组呼炎型是否都相同：如果不同，MSC向群组服务器发送该请求成功响应，如果相同，MSC再判断该请求携带的纽呼区域与存储的具有该请求携带的标识和组呼类型的群组组呼区域是否存在交集，如果否，同样发送该请求成功响应，如果是则发送该请求失败响应。群组服务器收到该请求成功响应，则执行该请求，并将该请求的动态重组群组信息进行存储。如果收到该请求失败响应，则不执行该请求。6.5会话中邀请加入
会话中邀请包括：
·处于组呼、广播会话的调度座席可自主决定临时邀请个川户以双工方式加入当前会话中。如果该用户已经在其他呼叫中，则遵循集群呼叫优先级的原则决定是否加入当前会话。，处丁单呼会话中的调度离席可自主决定临时邀请一个川加入当前会话中进行多方通话。如果该用户己经在其他呼叫中，则遵循集群呼叫优先级的原则决定是否加入当前会话。6.6集群管理代理操作（可选）
6.6.1集群管理代理操作功能
集群管理代理操作功能，一般为调度座席川广通过在调度数据应用客户端应操作请求来触发调度数据应用服务器中机应代理操作功能模映，避行调度座席用户操作权限鉴权，如鉴权通过则进行对应该座席用户操作清求的一系列与各网元交互的代理操作过程，集群管理代理操作应包括以下内容·集群终端呼叫权限、优先级管理操作请求代操作；·成员列表管理和动态重纽操作请求代埋操作：·集群终端运程特殊操作请求代理操作：开放集群网络信道激活/表邀活、资源预留请求代理操作；s
HTYKAONIKAa-
YD/T2107-2010
，随过短信/彩信中心服务器给集群终端发短信/彩请求代理操作。其中，开放集群网络信道激活／去激活是指：为指定行业用户集困在指定基站上预留业务信道，只有该行业用户集团可以使用这些资源，预留的信道针对行业用户集团发起的单呼、组呼广播呼叫有效。资源预留是指：系统根据无线资源预留请求（包含VPN标识、TCH信道速率类型及数量信息）中承裁的信息，选择当前处于空闲状态的公共TCH作为虚拟专用网VPN用户预留专用的TCH，并配胃TCH分配策咯。当该VPN用户发起呼叫请求时，系统根据为其预留的TCH以及配置的分配策略进行TCH分配处理。
6.6.2组成员列表管理和动态重组组成列表管理和动态重组操作请求代理操作包括以下几个方面。·创建动态组：通过群组服务器和维护终端可以很方便地完成各种动态组的创建，动态组的信息包括小区列表、调度员列表，组呼参考、纽呼类型等。维护终端间群组服务器发送创建动态组的请求，该请求携带动态组信息，群组服务器收到该请求后保存组信息。根据其中的组信息，确定主MSC、中继MSC列表、+MSC呼区域和中继MSC组呼区域：，基于VPN的动态重组：群纪服务器可以将所管辖的无线通信系统分配为若干个虚拟专网（VPN)，每个VPN都有相应的管理单元及管理权限，这些关系部保存在群织服务器中。同伴远端维护终端会将虚拟专网管理单元发送的动态堡组命令发送给群组服务器：群组服务器接收到该动态重组命令后，判断虚拟专网管理单元具有发送该动态重组命令的管埋权限时，根据该动态重组命令对所管辖的无线通信系统进行动态重组。
，基丁功能号码的动态重组：此功能可以使集群系统能够对登记到功能号码的真实用户进行动态编组，快速地建立一个群组发起渠群呼叫，系统设定并保存功能号码及与具关联的组标识，当授权用户问网络侧进行功能号码登记时，网络侧根据保存的功能码及与其关联的组标识信息查询该用户是否已登记过该授权用户请求登记的功能号码。当网络侧检测到该授权月是初次登记或者登记了该功能号码但动态编组未成功时，查询与该功能号码关联的组标识：网络侧将查询到的组标识通过非结构化补充业务数据中操作发送给该用户的移动终端：移动终端将收到函组标识写入旧产识别SM卡，使该授权用户加入到该组标识标记的编组中。
，动态重组的话权及语音处理：此功能在不调整各重维的群组的已有空口资源的情说下对会话中的群组进行合并，加快临时动态重组速度，提高川体验。为此，集群系统需要增加集群交换中心，集群交换中心包含组媒体控制单儿以及话权处理单元，组媒体控制单元则包含群组重组处理单元和会话转发处埋单元。
其中，群纽重红处理单元用于建立重纽群组，相关各群纠的业务信道在重经之前已建立：会话转发处埋单元，根据重组群组信息，将重组辨组的讲者语音通过已有的业务信道转发给该重组群组的门户。当重组群组中的多个用户同时发话时，话权处理单元作出话权载裁决，6.6.3集群终端远程特殊操作（可选）集群终端远程特殊操作请求代理操作包括：·密钥更换：
·遥/复活：
·环境监听；
组号码远程下裁活法激活。
6.7功能号码注册/注销（可选）功能号码注册/注销功能应包括如下内容：YD/T2107-2010
，功能号码注册注错作为调度座席登录退出过程中的可选执行动作，所及其体功能号码信息出账号角色配罩内容决定，功能码设定功能不直接开放给座席用户；■系统根据功能号码注册与否决定是否给相应的岗位座席分配相关角色话务，允许调度座帝账号登录状态下临时注销/临时注册功能号码以临时控制座席角色话务量的分配。6.8图片导航（可选）
作业人员通过集群终端向调度员发起导航请求，调度员接受请求后调度库席在界面运行导航程序，导航结果图片以彩信方式发给集群终端。6.9日志功能
调度子系统的日患功能提供对相关信息的记录和查询，应包括：·配置口志：
·运行日惠：
·操作口惠
·通话口志。
6.10个性化调度指挥桌面
调度指择桌而基于登录账号个性化显示调度指择工作界面，应包括以下内容：·基GIS展现薪录账号所负货地理区城基于GIS实时展现调度数据应用服务器所发布集群终端呈现信息：·集群管理操作界面。
其中，基于GIS实时展现谢度数据应用服务器所发布集群终端呈现信息，需要登录的账号对集群终端垫现信息行订阅，根据调度数据应用服务器发布的数，展现集群终端所在的位置，岗位属性图标，“集群终端随信状态产生变化时，闵位属性图标发生变化.6.11场化操作
调度数据应用客户端通过AT指令对所连接的调度终端逆行场最化指令操作包括：，基丁登录的账号角色，在登录过程中，配置相应的指令指挥调度终端注册功能号码，基于登录的账号角色，在退出过程巾，配置相应的指令指挥调度终端注销功能号码■根据集群繁端通信的实时状态危息，通过对GS界面岗属性图标的点击操作指挥调谢度终发起对该集群终端的单呼/强插呼叫；，根据集群终端通信的实时状态信息，通过对GIS界面岗位属性图标的点击操作指挥度终端发起对该集群终蹈的强拆操作：
■通过对GIS界面岗位属性图标石键莱单操作指挥调度终端通过短信/彩信给选定集群终端发送指择待息：
·通过在GIS界面选定范围，根据该范围内多个集群终端所对应的GD列表指挥调度终端发起对该选定范用所在GSM小区和选定GID的组呼广播呼叫，指挥调度终端完成呼叫接听、通话中静音以及呼叫转接注册／注销、多方通话，呼叫等待/呼叫7
HTYKANiKa
YD/T2107-2010
保持、呼叫前转等补充业务；
·指挥调度终端完成会话中静音/取消静音切换；·对丁登录账号订阅列表内集群终端号码的呼入，动进行GIS位置匹配显示（群终端岗位属性图标闪烁，紧急呼入则图标变色闪烁）；·组呼中讲者变换信息实时显示（可选）。6.12集群终端轨迹查询
通过调度座筛，选中某集群终端或输入集群终端标识，配合输入轨迹查询涉及时间段，触发调度数据应用客户端在所记录的集群终端历史位置数据中查询该时问段内该终端标识所有的位置数据，并通过特定图标形式在调度座席界面进行回放显示，显示过程中时间颗粒度可调节，并具备暂停、快进、快退等功能，每次图标显示均带相应时、分、秒时问值。6.13实时统计
调度座席界面实时显示当前调度管辖范围内所有集群终端所代表的各类岗位属性可调度资源的数量。
6.14调度员发起紧急呼叫
集群系统应支持由调度员发起紧急呼叫。调度员向网络侧发送紧急模式控制指示信息，网络侧根据该指示信息通知集群组中的终端执行紧急模式控制操作。
7调度相关接口类型
7.1调度终端接入网关与MSC间接口调度终端接入网关与MSC间接口应支持调度终端接入实现集群基本通信业务功能。应支持以下两类接口：
PRI接应符台 ETS 300 011、ETS 300 125、ETS 300 402、ETS 300 102-1、ETS 300 403、ETS300 092-1、ITU-T Q.955、ETS 300 286-1 等规范;，EI接口或者P接口。
7.2调度终端接入网关与调度终端间接口调度终端接入网关调度终端问接口应支持调度终端接入实现集群基本通信业务功能。应支持以下三类接口：
2B+D接口,应符合ITU-T I.430、ETS 300 125、ETS 300 102-1、ITU-T Q.955、ETS 300 286-1、ETS300092-1、ETS300097-1、ETS300141、ETS300185、ETS300369-1、ETS300205等规范；，无线接口，支持无线调度台接入功能，应符合YD/T855.21-1996《900MHzTDMA数字蜂窝移动通信网无线接口信令部分》，YD/T855.22-1996《900MHzTDMA数学蜂窝移动通信网无线接口物理愿规范》：
·P接门。
7.3调度数据应用服务器与网络子系统间接口调度数据应用服务器与网络子系统间接口应支持以下功能：·集群终端通过GPRS、USSD或短信方式上报坐标数据的收集处理：·集群终端呼叫权限、优光级管理代理操作功能：8
*组成员列表管理和动态重组管理化理操作功能：·集群终端远程特殊操作代理功能：·开放集群网络信道激活／去激活代理操作功能；YD/T 2107-2010
·通过短信中心服务器给集群终端发短信代理功能涉及调度数据应用服务器与SMC之间的SMPI协议接口（可选）。
7.4调度数据应用服务器与调度数据应用客户端间接口调度数据应用服务器与调度数据应用客户端问接口应支持以下功能：■调度数应用客户端登录、退出处理·调度数据应用客户端GIS 于界面旱现信息的订阅发布处理：：各种集群管理代理操作功能：7.5调度数据应用客户端与调度终端间接口调度数据应客户端与调度终端简接口，准十根据调度座席用户在调度数据应用客户端GIS王界面操作内容通过中口或USB口传递特定AT指令的功能。8性能要求
调度了系统性能要求如下：
·调度子系统支持座席最大数間不低于5000，调度子系统同时支持座席呼叫最大数H不低于1000；，调度子系统每秒可接入座席呼叫尝试次数不低于50；■调变终端和调终端接入网关可靠性达到99.999%：，调度数据应用服务器和调度数据应用客户端可靠性达到99.99%。9过压保护
垫于GSM技术的数字集群系统的过压保扩1见GF015.1-1995（900MHzTDMA数字蜂窝移动通信系统设备总技术规范书第一分册交换子系统（SSS）设备技术规范》中的过压保护章节。10环境要求
坚于GSM技术的数字集群系统的环境要求见GF015.1-1995《900MHzTDMA数字蜂窝移动通信系统设备总技术规范书第一分册交换子系统（SSS）设备技术规范》中的环境要求章节。11电源与接地
坚于 GSM技术的数学集群系统的电源与接地,见 GF 015.1-1995&900MHz TDMA数字蜂窝移动通信系统设备总技术规范书第一分册交换子系统（SSS）设备技术规范”中的电源与接地竞节。9
HTYKANIKa
