【电子行业标准(SJ)】 交流数字电压表通用技术条件

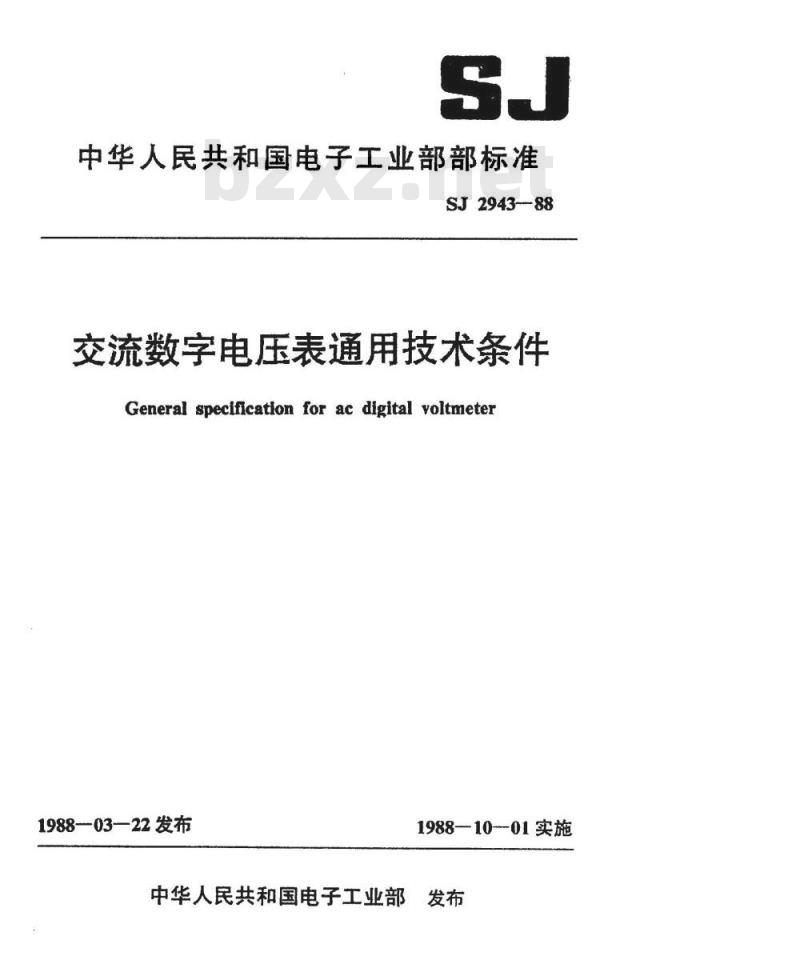

中华人民共和国电子工业部部标准SJ2943-88
交流数字电压表通用技术条件
General specification for ac digital voltmeter1988—03—22发布
1988-1001实施

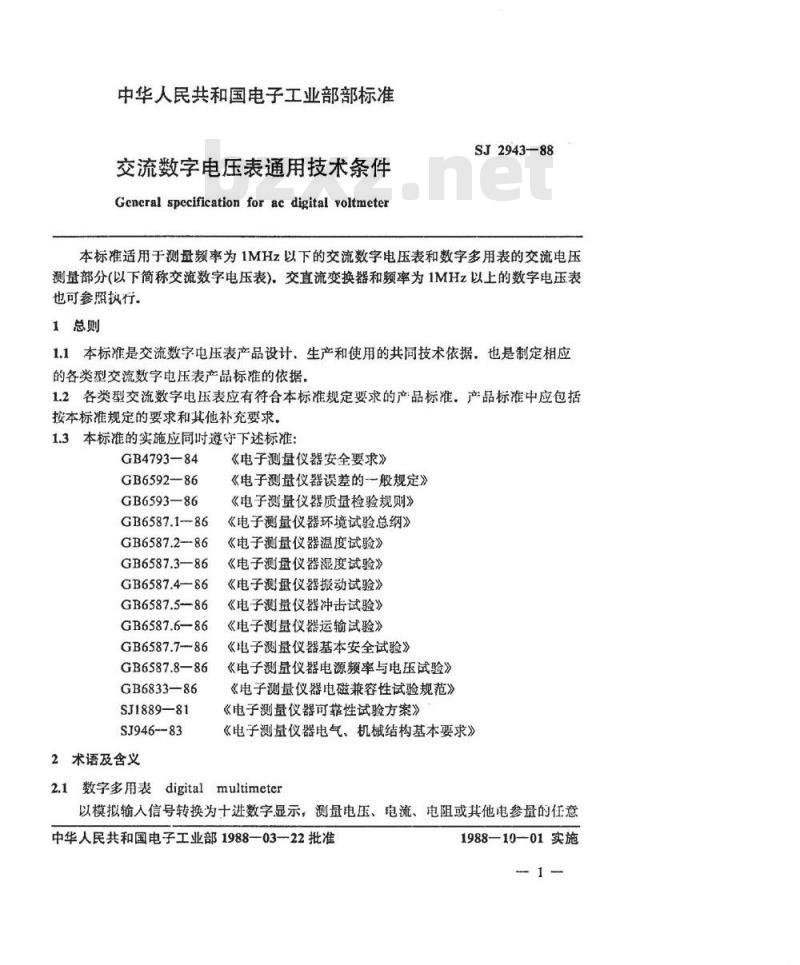

中华人民共和国电子工业部发布中华人民共和国电子工业部部标准交流数字电压表通用技术条件
General specification for ac digital voltmeterSJ2943—88
本标准适用于测量频率为1MHz以下的交流数字电压表和数字多用表的交流电压测量部分（以下简称交流数字电压表）交直流变换器和频率为1MHz以上的数字电玉表也可参照执行。
1总则
1.1本标准是交流数字电压表产品设计，生产和使用的共同技术依据，也是制定相应的各类型交流数字电压表产品标准的依据。1.2各类型交流数字电压表应有符合本标准规定要求的产品标准，产品标准中应包括按本标准规定的要求和其他补充要求，1.3本标准的实施应同时遵守下述标准：GB4793-84
GB6592-86
GB6593—86
GB6587.1-86
GB6587.2--86
GB6587.386
GB6587.486
GB6587.5-86
GB6587.6-86
GB6587.7--86
GB6587.8—86
GB683386
SJ1889—81
SJ946--83
2术语及含义
《电子测量仪器安全要求》
《电子测量仪器误差的一般规定》《电子测量仪器质量检验规则》《电子测量仪器环境试验总纲》《电子测量仪器温度试验》
《电子测量仪器湿度试验》
《电子测量仪器振动试验》
《电子测量仪器冲击试验》
《电子测量仪器运输试验》
《电子测量仪器基本安全试验》《电子测量仪器电源频率与电压试验》《电子测量仪器电磁兼容性试验规范》《电子测量仪器可靠性试验方案》《电子测量仪器电气、机械结构基本要求》2.1数字多用表digitalmultimeter以模拟输人信号转换为十进数字显示，测量电压、电流、电阻或其他电参量的任意中华人民共和国电子工业部1988-03-22批准1988-10-01实施

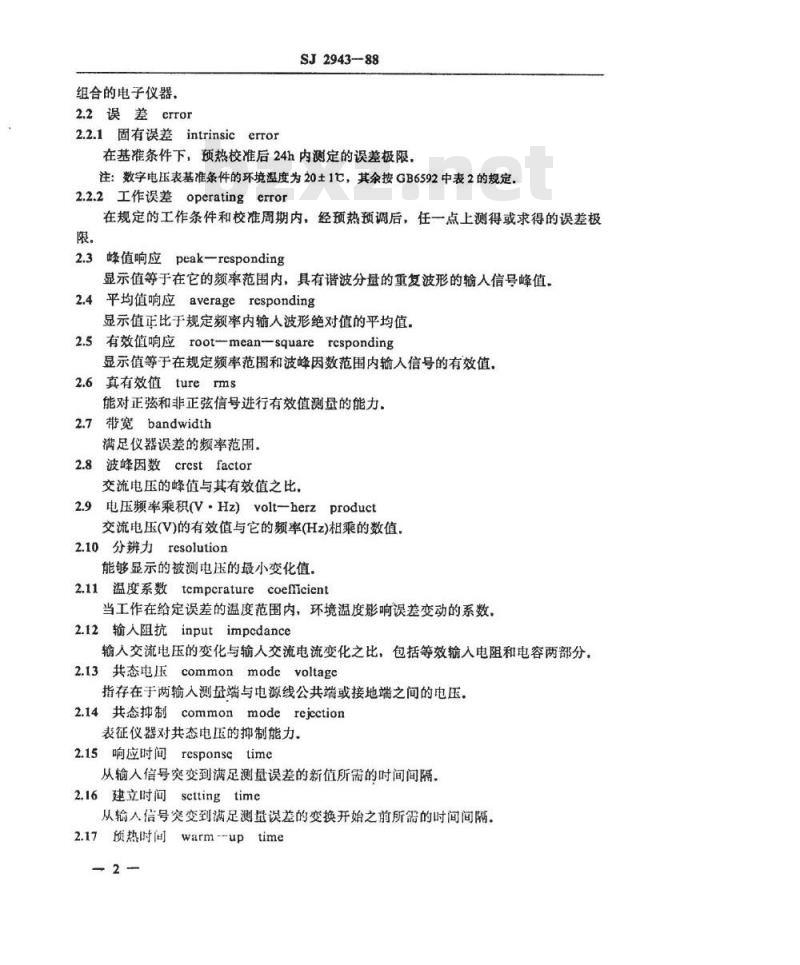

组合的电子仪器，
2.2误差error
2.2.1固有误差intrinsicerror
SJ2943-88
在基准条件下，预热校准后24h内测定的误差极限，注：数字电压表基准条件的环境温度为20±1C，其余按GB6592中表2的规定。2.2.2工作误差operatingerror
在规定的工作条件和校准周期内，经预热预调后，任一点上测得或求得的误差极限。
2.3峰值响应peak-responding
显示值等于在它的频率范围内，具有谐波分量的重复波形的输人信号峰值，2.4平均值响应averageresponding显示值正比于规定频率内输人波形绝对值的平均值。2.5有效值响应root一mean一squarercsponding显示值等于在规定频率范围和波峰因数范围内输人信号的有效值。2.6真有效值turerms
能对正弦和非正弦信号进行有效值测量的能力，2.7带宽bandwidth
满足仪器误差的频率范围。
2.8波峰因数crestfactor
交流电压的峰值与其有效值之比，2.9电压频率乘积(V·Hz)volt一herzproduct交流电压(V)的有效值与它的频率(Hz)相乘的数值。2.10分辨力resolution
能够显示的被测电压的最小变化值，2.11温度系数tcmpcraturecoelmicient当工作在给定误差的温度范围内，环境温度影响误差变动的系数、2.12输人阻抗inputimpcdance
输人交流电压的变化与输人交流电流变化之比，包括等效输入电阻和电容两部分。2.13共态电压commonmodevoltage指存在于两输入测盘端与电源线公共端或接地端之间的电压。2.14共态抑制commonmoderejcction表征仪器对共态电压的抑制能力。2.15响应时间responsctime
从输人信号突变到满足测量误差的新值所需的时间间隔。2.16建立时间scttingtime
从输人信号突变到满足测量误差的变换开始之前所需的时间间隔。2.17预热时间warm--uptime
SJ2943-88

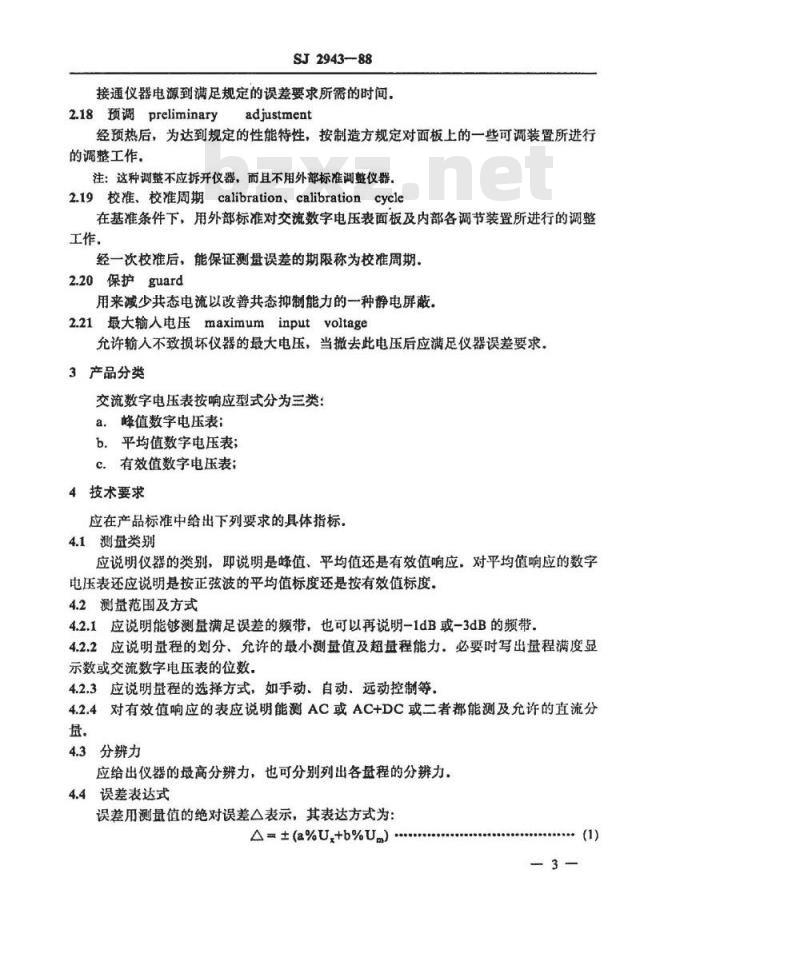

接通仪器电源到满足规定的误差要求所需的时间，adjustment
2.18预调preliminary
经预热后，为达到规定的性能特性，按制造方规定对面板上的一些可调装置所进行的调整工作
注：这种调整不应拆开仪器，而且不用外部标准调整仪器。2.19校准、校准周期calibration、calibrationcycle在基准条件下，用外部标准对交流数字电压表面板及内部各调节装置所进行的调整工作，
经一次校准后，能保证测册误差的期限称为校准周期。2.20保护guard
用来减少共态电流以改普共态抑制能力的一种静电屏蔽，2.21最大输人电压maximuminputvoltage充许输人不致损坏仪器的最大电压，当撤去此电压后应满足仪器误差要求。3产品分类
交流数字电压表按响应型式分为三类：a峰值数字电压表：
b.平均值数字电压表；
c.有效值数字电压表；
4技术要求
应在产品标准中给出下列要求的具体指标，4.1测量类别
应说明仪器的类别，即说明是峰值、平均值还是有效值响应，对平均值响应的数字电压表还应说明是按正弦波的平均值标度还是按有效值标度。4.2测量范围及方式
4.2.1应说明能够测量满足误差的频带，也可以再说明一1dB或-3dB的频带，4.2.2应说明量程的划分、允许的最小测量值及超量程能力，必要时写出量程满度显示数或交流数字电压表的位数，4.2.3应说明量程的选择方式，如手动、自动、远动控制等。4.2.4：对有效值响应的表应说明能测AC或AC+DC或二者都能测及允许的直流分量。
4.3分辨力
应给出仪器的最高分辨力，也可分别列出各盘程的分辨力，4.4误差表达式
误差用测量值的绝对误差△表示，其表达方式为：△=±(a%U.+b%Um).....
SJ2943-88

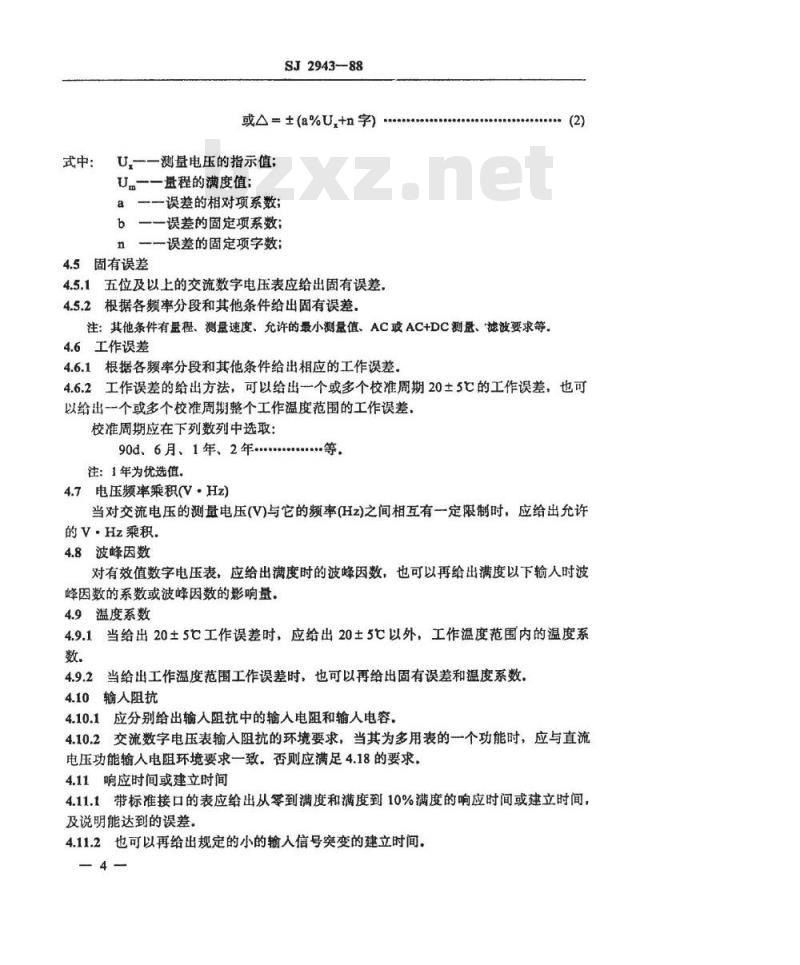

或△=±a%U,+n字)
式中：U一一测量电压的指示值；U.一一量程的满度值；
a一误差的相对项系数；
b一一误差的固定项系数；
n—一误差的固定项字数；
4.5固有误差www.bzxz.net
4.5.1五位及以上的交流数字电压表应给出固有误差，4.5.2根据各频率分段和其他条件给出固有误差，注：其他条件有量程、测量速度、允许的最小测量值、AC或AC+DC测盘、滤波要求等。4.6工作误差
4.6.1根据各频率分段和其他条件给出相应的工作误差，(2)
4.6.2工作误差的给出方法，可以给出一个或多个校准周期20土5C的工作误差，也可以给出一个或多个校准周期整个工作温度范围的工作误差，校准周期应在下列数列中选取：90d、6月、1年、2年..........等．注：1年为优选值，
4.7电压频率乘积(V·Hz）
当对交流电压的测量电压(V)与它的频率(Hz)之间相互有一定限制时，应给出允许的V·Hz乘积.
4.8波峰因数
对有效值数字电压表，应给出满度时的波峰因数，也可以再给出满度以下输人时波峰因数的系数或波峰因数的影响量。4.9温度系数
4.9.1当给出20土5℃工作误差时，应给出20土5℃以外，工作温度范围内的温度系数。
4.9.2当给出工作温度范围工作误差时，也可以再给出固有误差和温度系数。4.10输人阻抗
4.10.1应分别给出输人阻抗中的输入电阻和输人电容，4.10.2交流数字电压表输入阻抗的环境要求，当其为多用表的一个功能时，应与直流电压功能输人电阻环境要求一致。否则应满足4.18的要求，4.11响应时间或建立时间
4.11.1带标准接口的表应给出从零到满度和满度到10%满度的响应时间或建立时间，及说明能达到的误差。
4.11.2也可以再给出规定的小的输入信号突变的建立时间。4
4.12测量速率
SJ2943-88
应说明仪器的测量速率，若有多个速率可选择时，应列出全部测量速率，如可调时，应给出可调范围。
4.13显示下降速率或保持时间
峰值电压表应给出显示下降速率或保持时间，4.14共态抑制能力
4.14.1应给出不平衡电阻为1kQ2，规定频率范围为50±0.5Hz的共态抑制能力，4.14.2共态抑制能力用对数表示，其表示方法如下：共态电压（交流峰值）
CMRR=20Lg-
读数的最大变化值
式中：CMRR一一共态抑制能力，dB4.14.3应给出允许的共态电压最大值，4.15最大允许输入电压
应给出各量程最大允许输入电压及其允许维持时间。4.16接口或数据输出
应说明所用接口的标准，包括接口功能、接口型式、电平、时间及其它要求等，4.17其他功能
4.17.1若有计算能力，程序功能，系统等功能时应说明，4.17.2若有自检、自校、自诊等功能时应说明。4.17.3其它
4.18环境要求
交流数字电压表的环境要求，应符合GB6587.1的分组规定，一般应符合环境分组中的Ⅱ组要求。
注：当为多用表时，如Ⅱ组数字多用表暂达不到规定的湿度要求时，允许在产品标准中给出不低于80%的湿度，
4.19外观结构要求
交流数字电压表外观结构应符合SJ946及有关标准的要求，4.19.1外观一般要求文字、符号应符合相应标准，所有标志显示清晰，面板备控制装臀灵活可靠、操作正常、涂覆无明显划伤等。4.19.2结构应技术先进，性能稳定，安全可靠。标准化，通用化，系列化程度高。使用维修方便，具有散热、抗震、抗冲击强度、保护接地端子连接可靠等。4.20可靠性要求
应给出平均无故障工作时间(MTBF)值。4.21安全要求
应符合GB4793和GB6587.7的规定。4.22电磁兼容
应符合GB6833的规定，
4.23预热时间
SJ2943—88
预热时间应在产品标准中规定，无规定时为15min，4.24电源电压、频率及功能
应说明所使用的电源电压、频率及功耗的要求。4.25外形尺寸和重量
应说明仪器的外形尺寸（宽×高×深）和重量5试验方法
5.1试验要求
5.1.1除另有说明外，所有测试均在稳定状态下进行5.1.2试验应在规定的环境条件下进行。没有规定时，则在近似GB6587.1规定的条件下进行，
5.1.3所使用的标准仪器及试验设备必须定期计量合格，并符合GB6592第3.5条的要求，
5.2性能特性测试
测试方法按SJ2944一88《交流数字电压表测试方法》进行，5.3安全试验
试验方法按GB4793和GB6587.7的规定进行，5.4可靠性试验
平均无故障工作时间(MTBF)的试验按SJ1889进行5.5电磁兼容性试验
试验方法按GB6833进行，
5.6环境试验
按GB6587.16587.66项标准规定进行5.7其他试验
按有关标准进行，
6检验规则
交流数字电压表的检验要求应符合GB6593的规定，产品的质量检验分鉴定检验和质量一致性检验，由质量部门负资进行6.1鉴定检验
产品鉴定前应进行鉴定检验。
6.1.1抽样及检验项目
鉴定检验的样本大小及项目见表1，6.1.2鉴定检验合格判据
SJ2943--88
项目1～5的检验过程中4号
位及以下的表允许出现1次缺陷，5位及以上的表允许出现2次缺陷，但均不允许出现致命缺陷，其他项目应符合相应标准规定的要求，才能判为鉴定检验合格。
设计定型
外观检查
安全要求
A组检验的测试内容
B组检验的测试内容
C组检验的测试内容
电磁兼容性试验及有要求
时特殊环境试验
F组检验测试内容
热分布试验
设计余盘及模拟误用试验
现场使用
质盘一致性检验
生产定型
外观检查
基本安全要求
A组检验的测试内容
B组检验的测试内容
C组检验的测试内容
有要求时的特殊环境试验
E组试验
F组检验测试内容
样本大小
(台）
从1~4项检验
合格品中抽取
标椎待定
质量一致性检验分A、B、C、D、E、F组，对成批或连续生产的产品进行.6.2.1A组检验
6.2.1.1每批产品均应按表2中规定的A组检验项目逐台进行.6.2.1.2对A组检验，产品标准应给出每百单位产品缺陷数，一般对4-一位及以下的表
不得大于15；5位及以上的表不得大于20(若为多用表缺陷数包括全部功能的)，6.2.1.3按给出的缺陷数要求进行验收，按GB6593第3.6.3.3条处理。6.2.2B组检验
SJ2943-88
6.2.2.1在A组交验合格的批中，按产品标准中给出的合格质量水平AQL（但不得大于6.5)用检查水平S一3根据检验批的批量，从GB6593表3和表4检索一个抽样方案，确定样本大小和判定组，
当C、D、E、F组检验同时进行时，B组样本大小应增加，以提供各组试验所需样本。
6.2.2.2测试内容见表2中B组检验，6.2.2.3累计检验出现的缺陷数，按抽样方案判断本批产品B组检验合格与否，按GB6593第3.6.4.2条处理
6.2.3C组检验
6.2.3.1应按GB6593第3..6.5条的要求进行C组检验，6.2.3.2在产品标准中，应给出C组检验合格质量水平AQL，一般4号位及以下的表不得大于15，5位及以上的不得大于25.6.2.3.3根据给出的AQL按检验水平S一1和批量，从GB6593表3和表4中检索一个抽样方案，查出样本大小和判定组。6.2.3.4C组检验的项目按表3进行，6.2.3.5试验过程中出现故障按GB6593第3.6.5.4条处理。6.2.3.6累计缺陷数，按抽样方案判定C组检验合格与否，若不合格必须分析原因，采取改正措施后重新进行C组检验，表2
试验类别
A组检验
B组检验
外观检查
基本安全试验
固有误差或最短校准周期工作误差或内控指标分辨力
输人阻抗
波峰因数
共态抑制
最大允许输人电压
响应时间或建立时间
数据输出与接口测试
技术要求
6.2.4D组检验
SJ2943-88
有特殊环境要求时，应按要求或协议进行特殊环境试验，需要时进行电磁兼容试验。
6.2.5E组检验
需要时可进行可维修性演示，
试验类别
基准条件
工作范围
下限温度
极限工作范
围下限温度
贮存范围
下限温度
基准条件
工作范围
上限温度
极限工作范
围上限温度
热平衡2h后预热
热平衡不小于1h
热平衡2h
测试7h
热平衡1h
至少放置4h
一般热平衡不大
热平衡不小于1h
热平衡2h
热平衡1h
试验内容
全部A、B组
测试内容
误差内控指标
误差、温度系数
各功能应能工作
误差、温度系数
各功能应能工作
技术要求
连续试验时
前项测过可省略
当给出时
不考核误差
不考核误差
试验类别
振动试验
冲击试验
运输试验
贮存范围
上限温度
工作范图上
限温度运行
基准条件
基准条件
工作范围
下限湿度
基准湿度
工作范围
上限湿度
基准条件
贮存湿度
基本安全试验
基准条件
振动试验
王作台跌落
报动、
自由跌
最后检验
SJ2943-88
续表3
至少放置4h
连续运行16h
测试不小7h
一般热平衡2h
热平衡2小时
热平衡2h
热平衡2h
热平衡2h测
试不少于7h
热平衡2小时
I组12h
Ⅱ组24h
亚组48h
热平衡2h
恢复时间一般
小于12h
按GB6587.4
按GB6587.5
按GB6587.6
试验内容
误差、
温度系数
误差、
温度系数
输人阻抗
误差、
温度系数
共态、
输人阻抗
绝缘电阻、耐
压、漏电流
误差、外观
外观、结构、
除固有误差外的
B组测试内
容和校准周期的
工作误差
注：①误差即为相应的温度和相应的校准周期内的误差。技术要求
设备达不到
暂做最可能
当按工作范图
的输人阻抗时
可以每项试验
后检验，也可
以全部机械试
验后检验
②校准周期工作误差可以单独抽样进行，也可以利用C组或F组检验后继续进行到相应时间。
6.2.6F组检验
SJ2943-88
按GB6593第3.6.8条进行可靠性验收试验，6.3接收和拒收
提交检验的批必须A、B组检验合格的产品才允许发货，必须A，B、C、D（有要求时）和F组检验均合格，才能接收其所代表的产品，否则按GB6593第3.6.9条处理。
7标志、包装、运输、存
7.1标志
7.1.1产品标志
产品上应有的标志。
8.产品型号和名称；
b.制造厂厂名或注册商标；
c.制造日期或出厂日期及编号：d.其他有关标志。
7.1.2外包装标志：
7.1.2.1发货标志应有
。发货型号和名称；
b.制造厂厂名；
c，产品包装的数盘、重盘或体积：d.装箱日期及其它.
7.1.2.2作业标志
应有运输贮存中的注意事项如小心轻放”“防湿”“向上”等字样或图案。外包装标志图案应符合GB191-73《包装储运指示标志》的规定.7.2包装
7.2.1应说明产品采用何种包装（箱装、盒装、裸装、拆傲包装等），包装物的摆放位置和方法以及防晒、防潮、防磁、防振等措施。7.2.2应说明用何种包装材料及其性能，必要时可包括相应的试验方法，7.2.3对包装时要进行各种预处理的产品，应明确规定处理方法，7.2.4产品附带文件
。产品合格证；
b.装箱单；
c.产品说明书；
d。其他有关技术资料：
有备附件时应写明。
7.3运输
7.3.1运输工具中，应指明允许的形式及运输工具的状况，-1
