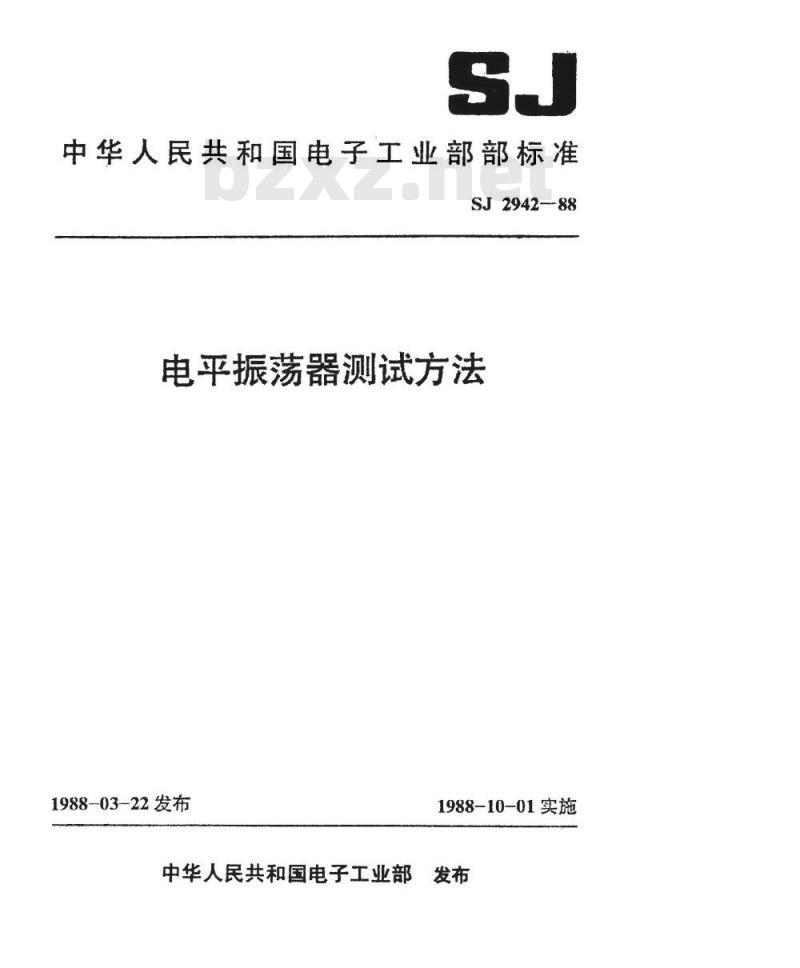

【电子行业标准(SJ)】 电平振荡器测试方法

中华人民共和国电子工业部部标准SJ2942--88
电平振荡器测试方法
1988-03-22发布
1988-10-01实施
中华人民共和国电子工业部

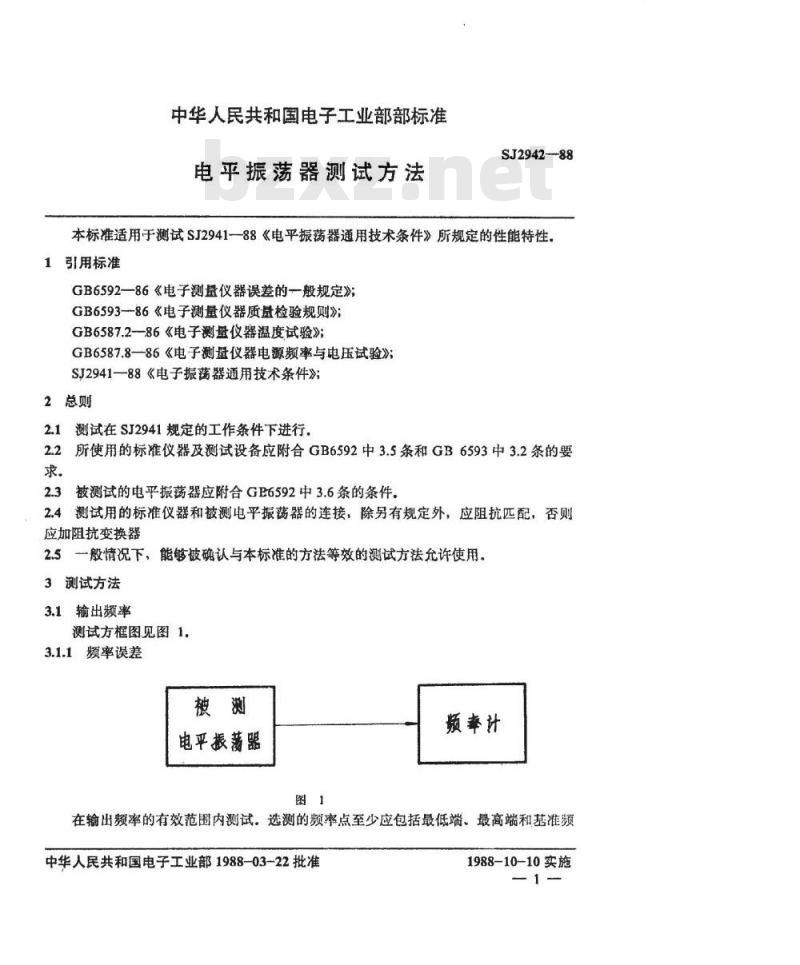

中华人民共和国电子工业部部标准电平振荡器测试方法
SJ2942-88
本标准适用于测试SJ2941—88《电平振荡器通用技术条件》所规定的性能特性。1引用标准
GB6592一86《电子测量仪器误差的般规定》；GB6593--86《电子测量仪器质盘检验规则》;GB6587.2-—86《电子测量仪器温度试验》GB6587.8—86《电子测量仪器电源频率与电压试验》；SJ2941—88《电子振荡器通用技术条件》；2总则
测试在SJ2941规定的工作条件下进行，2.2所使用的标准仪器及测试设备应附合GB6592中3.5条和GB6593中3.2条的要求。
被测试的电平振荡器应附合GE6592中3.6条的条件，2.4测试用的标准仪器和被测电平振荡器的连接，除另有规定外，应阻抗匹配，否则应加阻抗变换器
2.5一般情况下，能够被确认与本标准的方法等效的测试方法允许使用。3测试方法
3.1输出频率
测试方框图见图1.
3.1.1频率误差
电平摄落器
频率计
在输出频率的有效范围内测试。选测的频率点至少应包括最低端、最高端和基准频中华人民共和国电子工业部1988-03-22批准1988-10-10实施

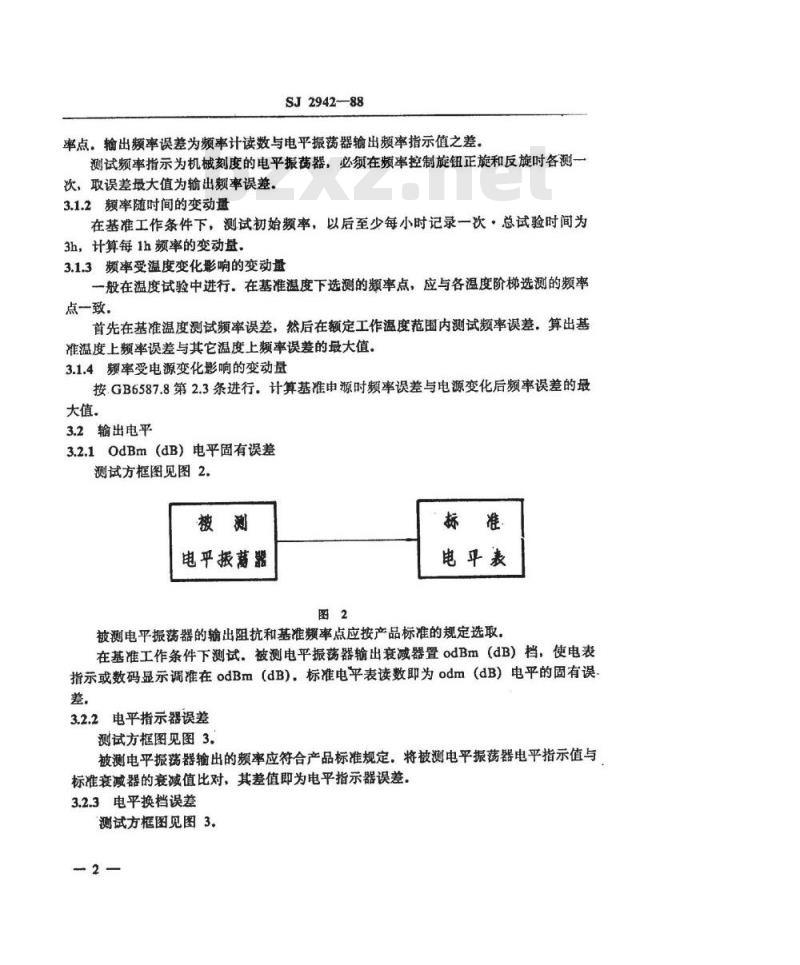

SJ2942—88
率点：输出频率误差为频率计读数与电平振荡器输出频率指示值之差。测试频率指示为机械刻度的电平振荡器，必须在频率控制旋钮正施和反旋时各测一次，取误差最大值为输出频率误差，3.1.2频率随时间的变动遥
在基准工作条件下，测试初始频率，以后至少每小时记录一次·总试验时间为3h，计算每1h频率的变动量，
3.1.3频率受温度变化影响的变动量一般在温度试验中进行。在基准温度下选测的频率点，应与各温度阶梯选测的频率点一致
首先在基准温度测试频率误差，然后在额定工作温度范围内测试频率误差，算出基准温度上频率误差与其它温度上频率误差的最大值。3.1.4频率受电源变化影响的变动量按.GB6587.8第2.3条进行：计算基准申源时频率误差与电源变化后频率误差的最大值。
3.2输出电平
3.2.1OdBm（dB）电平固有误差
测试方框图见图2、
电平扳荔器
电平表
被测电平振荡器的输出阻抗和基准频率点应按产品标准的规定选取，在基准工作条件下测试.被测电平振荡器输出衰减器置odBm（dB）档，使电表指示或数码显示调准在odBm（dB）.标准电平表读数即为odm（dB）电平的固有误差。
3.2.2电平指示器误差
测试方框图见图3.

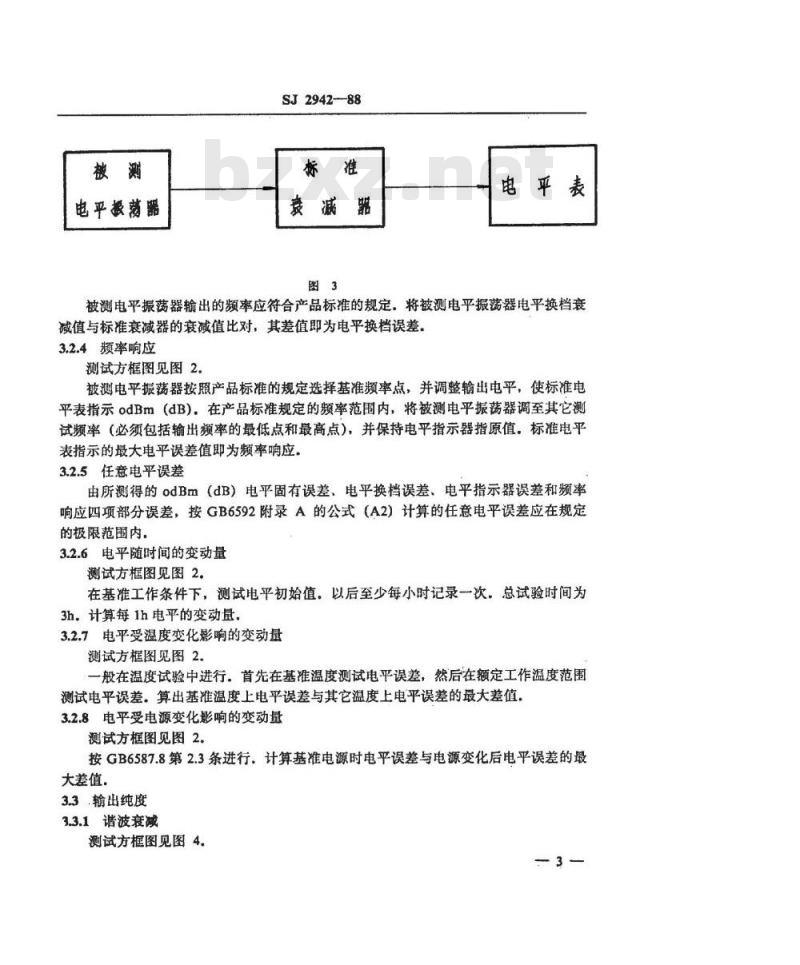

被测电平振荡器输出的频率应符合产品标准规定，将被测电平振荡器电平指示值与标准衰减器的衰减值比对，其差值即为电平指示器误差。3.2.3电平换档误差
测试方框图见图3。
电平报落器
SJ294288
衰减器
电平表
被测电平振荡器输出的频率应符合产品标准的规定将被测电平振荡器电平换档衰减值与标准衰减器的衰减值比对，其差值即为电平换档误差。3.2.4频率响应
测试方框图见图2.
被测电平振荡器按照产品标准的规定选择基准频率点，并调整输出电平，使标准电平表指示odBm（dB）.在产品标准规定的频率范围内，将被测电平振荡器调至其它测试频率（必须包括输出频率的最低点和最高点），并保持电平指示器指原值，标准电平表指示的最大电平误差值即为频率响应。3.2.5任意电平误差
由所测得的odBm（dB）电平固有误差、电平换档误差、电平指示器误差和频率响应四项部分误差，按GB6592附录A的公式（A2）计算的任意电平误差应在规定的极限范围内
3.2.6电平随时间的变动量
测试方框图见图2.
在基准工作条件下，测试电平初始值，以后至少每小时记录一次，总试验时间为3h。计算每1h电平的变动量。
3.2.7电平受温度变化影响的变动量测试方框图见图2.
一般在温度试验中进行。首先在基准温度测试电平误差，然后在额定工作温度范围测试电平误差。算出基准温度上电平误差与其它温度上电平误差的最大差值，3.2.8电平受电源变化影响的变动量测试方框图见图2.
按GB6587.8第2.3条进行计算基准电源时电平误差与电源变化后电平误差的最大差值，
3.3输出纯度
3.3.1谐波衰减

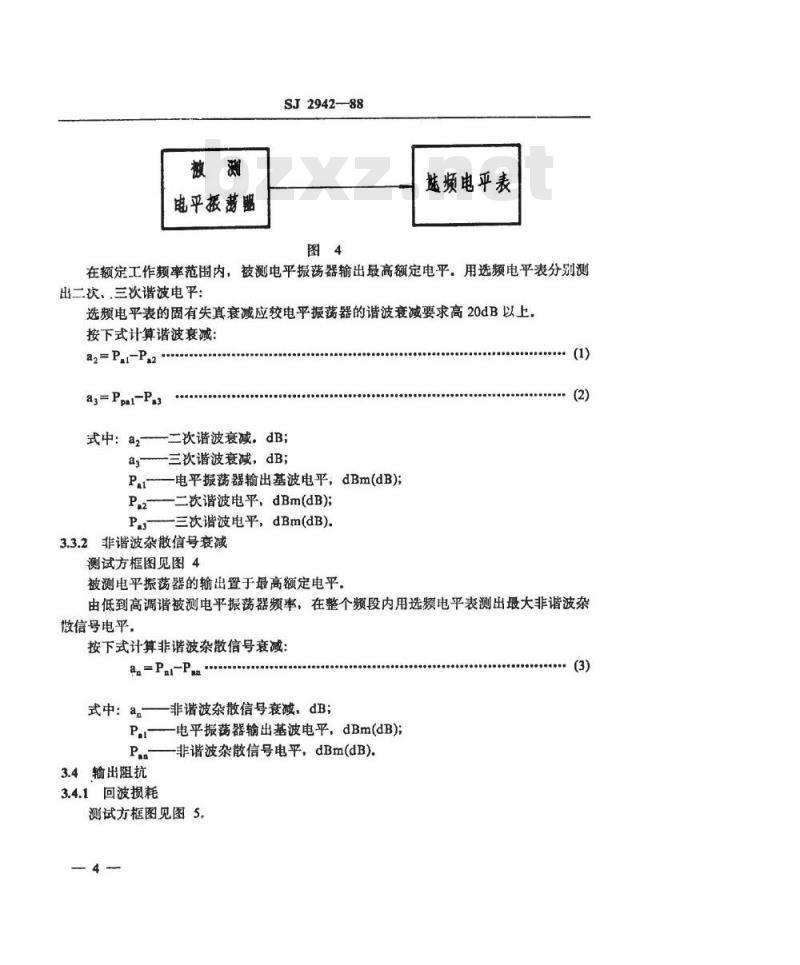

测试方框图见图4.
电平振茜器
SJ294288
越频电平表
在额定工作频率范围内，被测电平振荡器输出最高额定电平。用选频电平表分别测出二次、三次谐波电平：
选频电平表的固有失真衰减应较电平振荡器的谐波衰减要求高20dB以上，按下式计算谐波衰减：
式中a2
—二次谐波衰减。dB;
一三次谐波衰减，dB；
Pa1电平振荡器输出基波电平，dBm(dB);P.2—二次谐波电平、dBm(dB);
P.—三次谐波电平，dBm(dB).
3.3.2非谐波杂散信号衰减
测试方框图见图4
被测电平振荡器的输出置于最高额定电平，(1)
由低到高调谐被测电平振荡器频率，在整个频段内用选频电平表测出最大非谐波杂散信号电平：Www.bzxZ.net
按下式计算非谐波杂散信号衰减：a.-Pnt-P..
式中：a——非谐波杂散信号衰减，dB;P.—电平振荡器输出基波电平，dBm(dB);P.a
3.4输出阻抗
3.4.1回波损耗
一非谐波杂散信号电平，dBm(dB)测试方框图见图5.
信号发生器
（低阻）
（电平报劳器）
SJ2942—88
标准电旺
改射新
电平摄激器
（标准友射物）
在额定工作频率范围内及各阻抗档测试，电平表
（高阻）
被测电平振荡器接入前，先按反射桥的使用方法将反射桥调平衡并校准，测出反射桥开路时的电平表示值。
接入被测电平振荡器进行测试。电平表此时的示值与开路时的示值之差即为被测电平振荡器的回波损耗。
被测电平振荡器的频率应远离测试频率或输出电平调至最小。3.4.2输出信号平衡
测试方框图见图6。
电平报落器
（阻抗z）
平衡参数测试折
电平表
（高）
平衡参数测试桥本身的纵向转换损耗应比被测电平振荡器的要求高出20dB。-5-
SJ2942—88
按平衡参数测试桥的使用方法，将被测电平振荡器和电平表接人测试系统在产品标准规定的频率范围内，置定电平振荡器的频率，分别在不同的平衡输出阻抗档和输出电平档进行测量，
被测电平振荡器的输出平衡值，为电平表电平示值与被测电平振器输出电平的差值附加说明
本标准由合肥无线电一厂负责起草，6
