【电子行业标准(SJ)】 彩色电视广播接收机用中频变压器及可调线圈

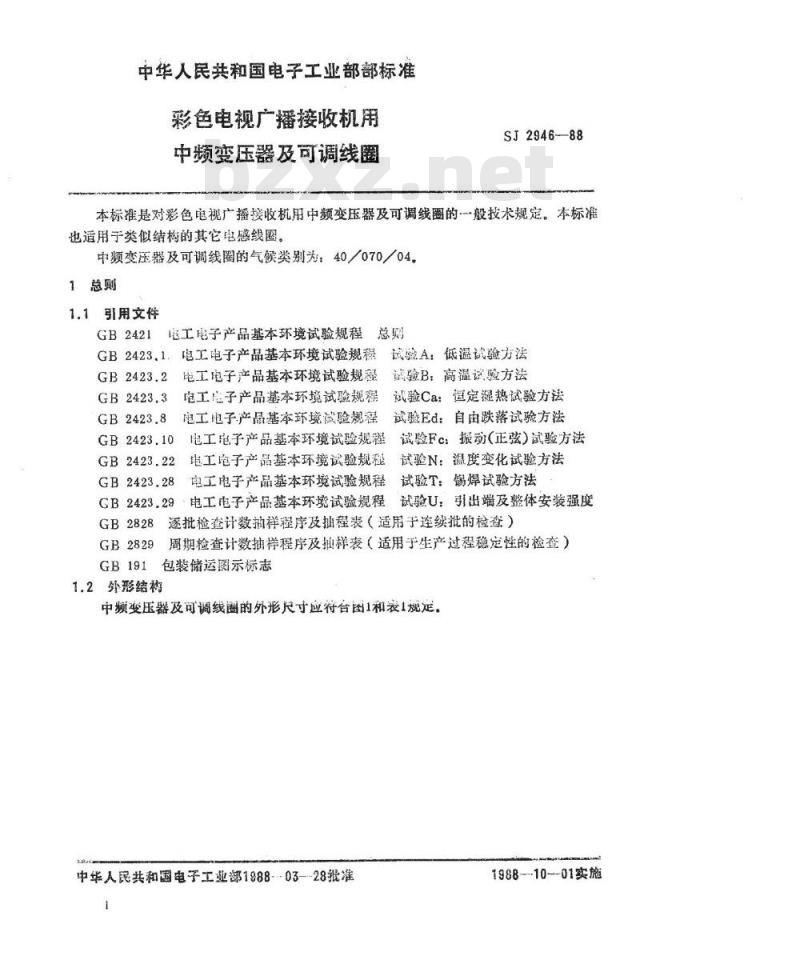

中华人民共和国电子工业部部标准彩色电视广播接收机用
中频变压器及可调线圈
SJ2946-88
本标准是对彩色电视广播接收机用中频变压器及可调线圈的一般技术规定。本标准也适用子类似结构的其它电感线圈。中频变压器及可调线圈的气候类别为：40/070/04。1总
1.1引用文件
GB2421
电工电子产品基本环境试验规程总则GB2423.1.电工电子产品基本环境试验规程试验A：低温试验方法电工电子产品基本环境试验规程GB2423.2
电工电子产品基本环境试验规程电工电子产品基本环境试验规程试验B：高温试验方法
试验Ca：恒定热试验方法
试验Ed：自由跌落试验方法
电工电子产品基本环境试验规
试验Fc：振动（正弦）试验方法GB2423.10
电工电子产品基本环境试验规程试验N：温度变化试验方法
GB2423.22
GB 2423.28
电工电子产品基本环境试验规程试验T：锡焊试验方法
试验U：引出端及整体安装强度
电工电子产品基本环境试验规程GB 2423.29
GB2828
GB2829
逐批检查计数拍样程序及抛程表（适用于连续批的检查）周期检查计数抽程序及抽样表（适用于生产过程稳定性的检查）包装储运图示标志
1.2外形结构

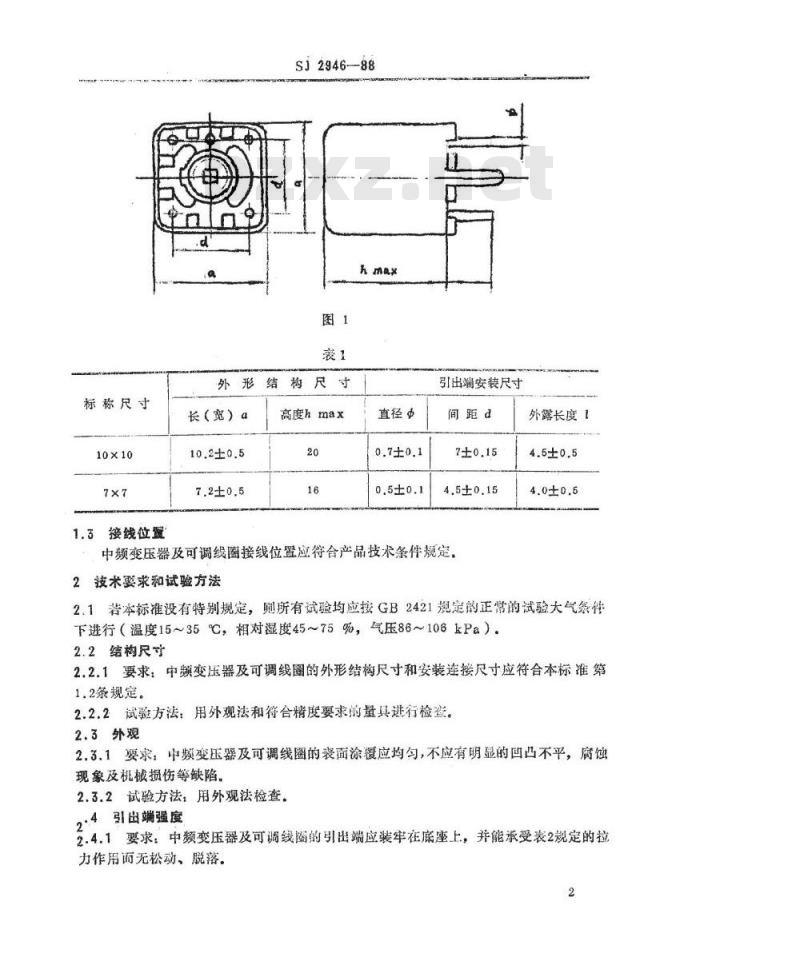

中频变压器及可调线圈的外形尺寸应符合图1和表1规定。中华人民共和国电子工业部1988-03--28批准1988-10--01实施
标称尺寸
10×10
sj2946--88
构尺寸
长（宽）a
10.2±0.5
高度hmax
直径卖
引出端安装尺寸
间距d
4.5±0.15
1.3接线位置
中频变压器及可调线图接线位置应符合产品技术条件规定。2技术要求和试验方法
外露长度！
2.1若本标准没有特别规定，则所有试验均应按GB2421规定的正常的试验大气紧件下进行（温度15~35℃，相对湿度45～75%，气压86~106kPa）。2.2结构尺寸
2.2.1要求：中频变压器及可调线圈的外形结构尺寸和安装连接尺寸应符合本标准第1.2条规定。
2.2.2试验方法：用外观法和符合精度要求的量具进行检聋。2.3外观
2.3.1要求：中频变压器及可调线圈的表面涂覆应均匀，不应有明显的凹凸不平，腐蚀现象及机械损伤等缺陷。
2.3.2试验方法；用外观法检查，2:4引出端强度
2.4.1要求：中频变压器及可调线阖的引出端应装牢在底座上，并能承受表2规定的拉力作用而无松动、脱落。

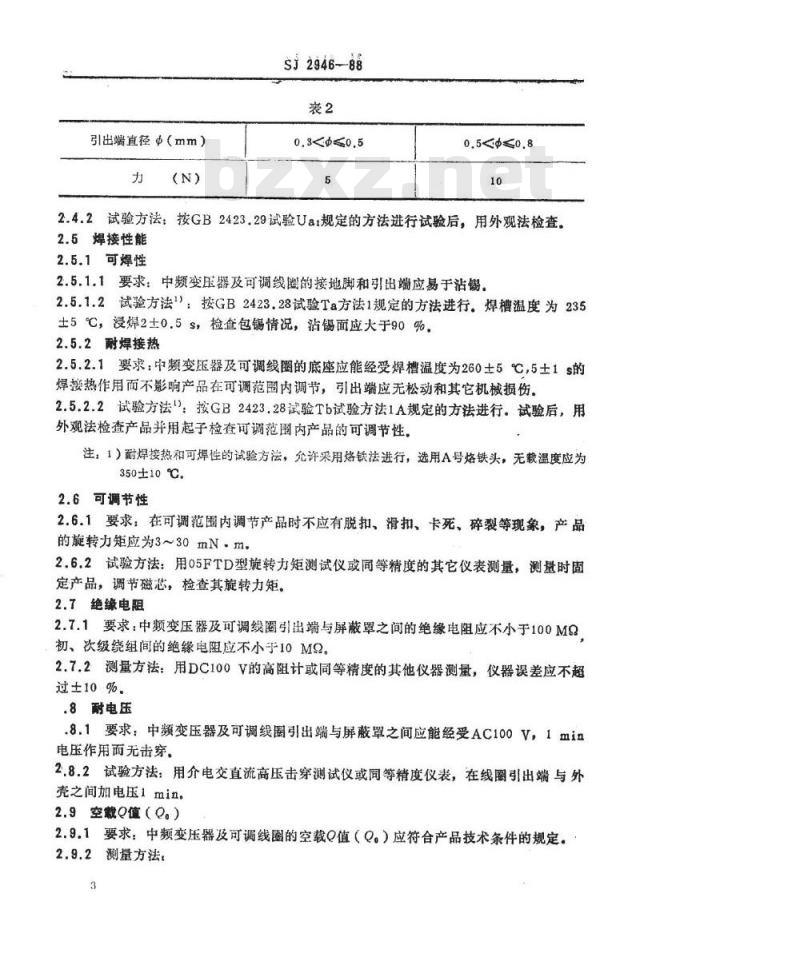

引出端直径Φ（mm）
si2946-88
2.4.2试验方法：按GB2423.29试验Ua1规定的方法进行试验后，用外观法检查。2.5焊接性能
2.5.1可焊性
2.5.1.1要求：中频变压器及可调线圈的接地脚和引出端应易于沾锡，2.5.1.2试验方法1）：按GB2423.28试验Ta方法1规定的方法进行。焊槽温度为235士5℃，浸焊2士0.5s，检查包锡情况，沾锡面应大于90%，2.5.2耐焊接热
2.5.2.1要求：中频变压器及可调线圈的底座应能经受焊槽温度为260±5℃，5士1s的焊按热作用而不影响产品在可调范围内调节，引出端应无松动和其它机械损伤，2.5.2.2试验方法1：按GB2423.28试验Tb试验方法1A规定的方法进行。试验后，用外观法检查产品并用起子检套可调范围内产品的可调节性。注：1）耐焊接热和可焊性的试验方法，允许采用烙铁法进行，选用A号烙铁头，无载温度应为350±10℃。
2.6可调节性
2.6.1要求：在可调范围内调节产品时不应有脱扣、滑扣、卡死、碎裂等现象，产品的旋转力矩应为3~30mN·m。
2.6.2试验方法：用05FTD型旋转力矩测试仪或同等精度的其它仪表测量，测量时固定产品，调节磁芯，检查其旋转力矩。2.7绝缘电阻
2.7.1要求：中频变压器及可调线圈引出端与屏蔽罩之间的绝缘电阻应不小于100M9初、次级绕组间的绝缘电阻应不小于10MQ。2.7.2测量方法：用DC100V的高阻计或同等精度的其他仪器测量，仪器误差应不超过±10%。
.8耐电压
.8.1要求：中频变压器及可调线圈引出端与屏蔽罩之间应能经受AC100V，1min电压作用而无击穿。
2.8.2试验方法：用介电交直流高压击穿测试仪或同等精度仪表，在线圈引出端与外壳之间加电压1min。
2.9空载Q值（Q。）
2.9.1要求：中频变压器及可调线圈的空载Q值（Q。）应符合产品技术条件的规定。2.9.2测量方法：

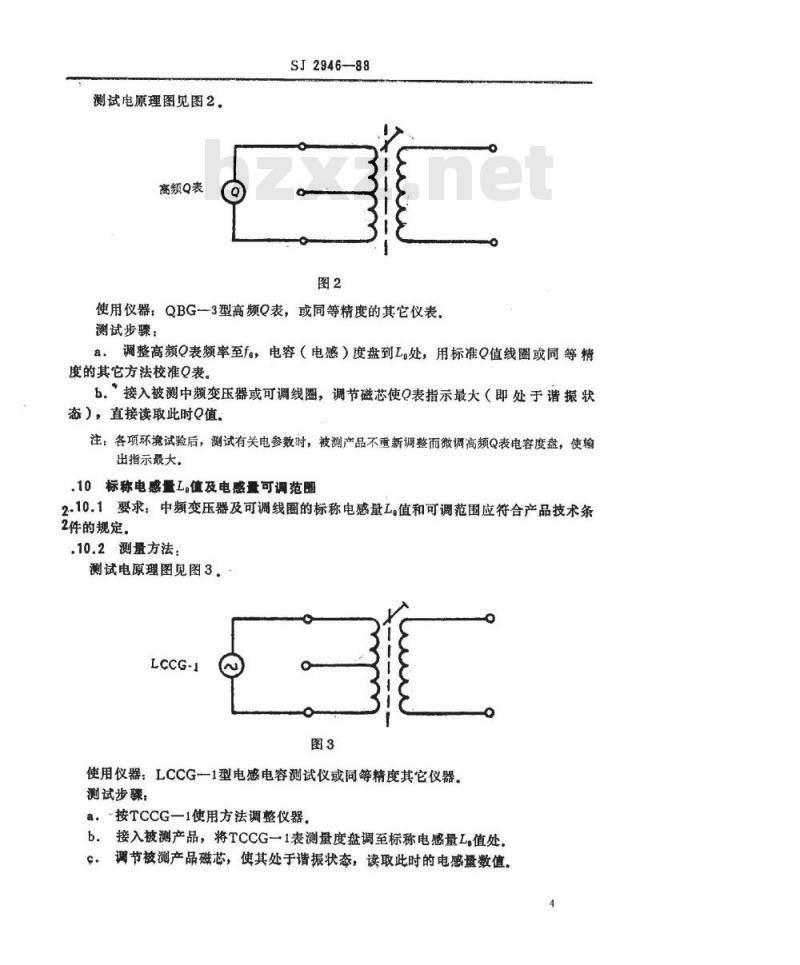

测试电原理图见图2，
高频Q表
SI2946--88
使用仪器：QBG-3型高频Q表，或同等精度的其它仪表，测试步骤：
调整高频Q表频率至f。，电容（电感）度盘到L.处，用标准Q值线圈或同等精度的其它方法校准Q表。
b.接入被测中频变压器或可调线圈，调节磁芯使Q表指示最大（即处于谐振状态），直接读取此时Q值。
注：各项环境试验后，测试有关电参数时，被测产品不重新调整而微调高频Q表电容度盘，使输出指示最大，
.10标称电感量L.值及电感量可调范围2.10.1要求：中频变压器及可调线圈的标称电感量L。值和可调范围应符合产品技术条2件的规定。
，10.2测量方法，
测试电原理图见图3
LCCG-1
使用仪器：LCCG1型电感电容测试仪或同等精度其它仪器，测试步骤：
a：~按TCCG一1使用方法调整仪器，b。接入被测产品，将TCCG一1表测量度盘调至标称电感量L，值处。C.调节被测产品磁芯，使其处于谐振状态，读取此时的电感量数值。SJ294688

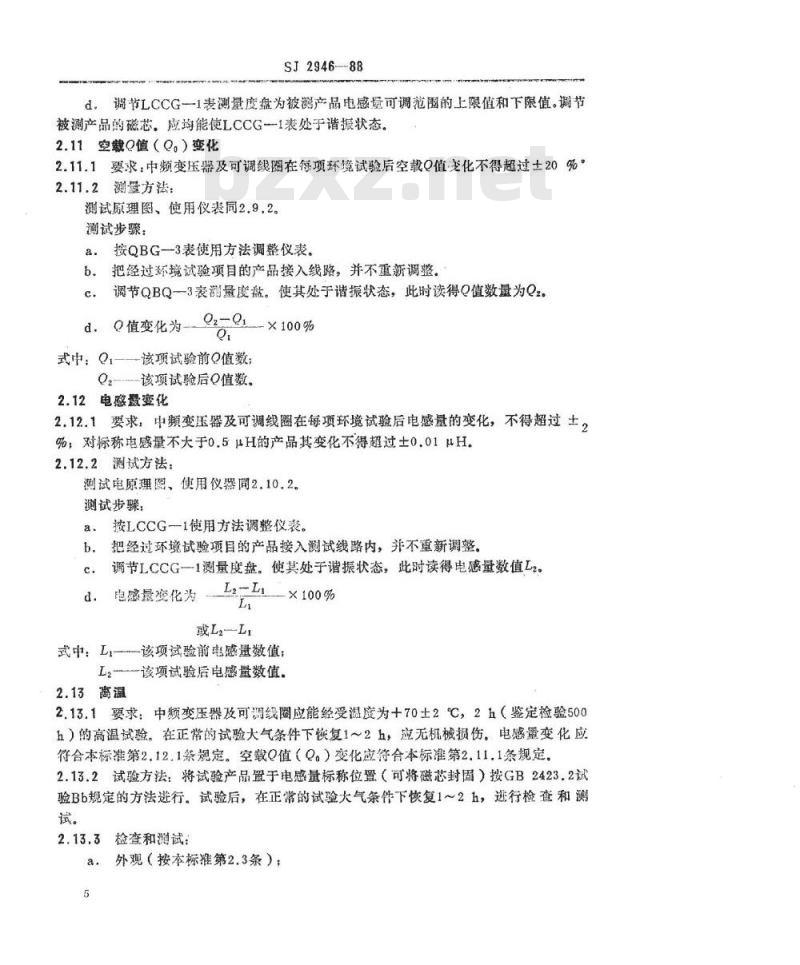

d。调节LCCG-1表测量度盘为被测产品电感量可调范围的上限值和下限值。调节被测产品的磁芯，应均能使LCCG-1表处于谐摄状态。2.11空数Q值（Q。）变化
2.11.1要求：中频变压器及可调线圈在每项环境试验后空载Q值变化不得超过士20%°2.11.2测量方法：
测试原理图、使用仪表同2.9.2。测试步骤：
按QBG--3表使用方法调整仪表。a.
把经过环境试验项目的产品接入线路，并不重新调整。b.
调节QBQ一3表测量度盘。使其处于谐振状态，此时读得Q值数量为Q2Q值变化为-
×100%
式中：Q1--该项试验前Q值数：
Q2—--该项试验后Q值数。
2.12电感置变化
2.12.1要求：中频变压器及可调线圈在每项环境试验后电感量的变化，不得超过±2%；对标称电感量不大于0.5μH的产品其变化不得超过土0.01μH。2.12.2测试方法：
测试电原理图、便用仪器同2.10.2。测试步骤：
按LCCG--1使用方法调整仪表。
把经过环境试验项目的产品接入测试线路内，并不重新调整。调节LCCG-1测量度盘。使其处于谐振状态，此时读得电感量数值L2。电感量变化为
L2—L
或L2—Lbzxz.net
-×100%
式中：L—该项试验前电感量数值：L2-该项试验后电感量数值。
2.13离温
2.13.1要求：中频变压器及可调线圈应能经受温度为+70土2℃，2五（鉴定检验500五）的高温试验。在正常的试验大气条件下恢复1～2h，应无机械损伤。电感量变化应符合本标准第2.12,1条规定。空载Q值（Q.）变化应符合本标准第2,11.1条规定。2.13.2试验方法：将试验产品置于电感量标称位置（可将磁芯封固）按GB2423.2试验Bb规定的方法进行。试验后，在正常的试验大气条件下恢复1～2h，进行检查和测试。
2.13.3检查和测试：
外观（按本标准第2.3条）；
SJ294688
b电感量变化（按本标准第2.12条）；c：空载Q值（Q。）变化（按本标准第2.11条）。2.14恒定热
2.14.1要求：中频变压器及可调线圈应能经受温度为+40土2℃、相对湿度90%~95%、96h（鉴定检验500h）的潮湿作用。在正常的试验大气条件下恢复1～2h，金属件应无锈蚀：绝缘电阻不小于50MQ（引出端与屏蔽罩之间）或5MS（初、次级绕组间)：电感量变化应符合本准第2.12.1条规定；空载Q值变化应符合本标准第2.11.1条规定。
2.14.2试验方法：按GB2423.3试验Ca规定的方法进行试验。试验后，在正常的试验大气条件下恢复1～2h进行检查和测试。2.14.3检查和测试：
外观（按本标准第2.3条）
b.绝缘电阻（按本标准第2.7.2条测量）。c，电感量变化（按本标准第2.12条）。d，空载Q值（Q。）变化（按本标准第2.11条）。2.15低湿
2.15.1要求：中频变压器及可调线应能经受一40土3℃，2h的低温试验。在正常的试验大气条件下恢复1~2h，应无锈蚀和机械损伤，电感量变化应符合本标准第2.12.1条规定。空裁Q值（Q。）变化应符合本标准第2.11.1条规定。2.15.2试验方法：按GB2423.1的试验Ab规定的方法进行。试验后，在正常的试验大气条件下恢复1～2h，进行检查和测试。2.15.3检查和测试：
外观（按本标准第2.3条）；
b.电感量变化（按本标准第2.12条）；c空载Q值（Q。）变化（按本标雅第2.11条）。2.16温魔变化
2.16.1要求：中题变压器及可调线圈应能经受低温-25士3℃、高温+70±2℃，五个循环的温度变化试验。循环结束后在正常的试验大气祭件下恢复1～2h，应无锈蚀和机械损伤，电感量变化应符合本标准第2.12.1条规定，空载Q值（Q。）变化应符合本标准2.11.1条规定.
2.16.2试验方法：按GB2423,22试验Na规定的方法进行，其中1i=30min、12-2～3min。试验后在正常的试验大气条件下恢复1～2h进行检查和测试。2.16.3检查和测试：
a.外观（按本标准第2.3条）：
b.电感量变化（按本标准第2.12条）；c：空裁载Q值（Q.）变化（按本标准第2.11条）。2.17振动
SJ2946-88
2.17.1要求：中频变压器及可调线圈应能承受10～55Hz，振幅为0.75mm，二个方向（水平和垂直），每一轴线扫频循环10次（即45min）的振动作用，应无机械损伤，电感量变化应符合本标准第2.12.1条规定，2.17.2试验方法：按GB2423.10试验Fc规定的扫频试验方法进行。2.17.3检查和测试：
a。外观（按本标准2.3条）：
b，电感量变化（按本标准2.12条）2.18跌落
2.18.1要求：中频变压器及可调线圈应能承受高度为1000mm三次自由跌落试验，此后应无机械损伤，电感量变化应符合本标准第2.12.1条的规定。2.18.2试验方法：按GB2423.8试验Ed方法1规定的方法进行，试验台面应为硬质木板（厚度大于3cm），样品开始跌落时应是正常使用位置2.18.3检查和测试：
8。外观（按本标准第2.3条）：b电感量变化（按本标准第2.12条），3检验规期
中频变压器及可调线圜的检验分为鉴定检验和质量一致性检验。3.1鉴定检验
鉴定检验是对若干样品进行的一系列完整的检验。其目的在于确定制造者是否有能力生产符合本标准要求的产品。3.1.1鉴定检验应在符合要求的试验室里进行.在更改结构、工艺和材料时也雷进行。3.1.2鉴定检验的样品应是在生产中正常使用的设备和工艺所生产的产品，样品的数量应按表3规定。
3.1.3鉴定检验的顺序按表3规定，全部样品应先经受“0组检验，合格后再按表3规定，分别经受第I～I组的检验，3.1.4当不合格品数不超过表3规定时，则鉴定检验合格。经过鉴定检验的样品不得作为成品交货，3.1.5
结构尺寸
本标准条款
样品数
允许的不合格品数
标称电感及可调范围
可调节性
空载Q值（Q。）
绝缘电阻
耐电压
引出端强度
焊接性能
高温（2h）
温度变化
高温（500h）
恒定湿热（500h）
3.2质量一致性检验
SJ2946--88
续表3
本标准条款
样品数
允许的不合格品数
中题变压器及可调线圈的质量一致性检验分为逐批检查和周期检查，订货方有权按本标准和产品技术条件的规定对产品进行验收。3.2.1逐批检查
3.2.1.1逐批检查的抽样方案应符合GB2828的一次抽样方案的规定进行，3.2.1.2逐批检查的项目、顺序、检查水平、合格质量水平AQL值应符合表4的规定，8
结构尺寸
标称电感量及可调范围
可调节性
空载Q值（Q：）
绝缘电阻
耐电压
可焊性
SJ2946—88
本标准条款
注：包装质量抽一箱及其中三盒按第4.2条规定检查。检查水平
3.2.1.3逐批检查不合格时应对该批产品进行100%挑剔，挑剔后的产品可再次提交验收，但此时应采取加严检查。再次提交的产品若仍不符合要求，该批产品不得再次提交验收。此时，应分析原因，提出改进措施和对该批产品的处理方法。3.2.2周期检查
中频变压器及可调线圈的周期检查每半年进行一次，鉴定检验结果可以作为同期周期检查结果，产品停产三个月以上恢复生产时，也需进行。经过周期检查的样品不得作为成品交货，周期检查的报告可根据订货方的需求予以提供。
3.2.2.1周期检查的样品应从半年内生产的合格产品中随机抽取，所有样品应按逐批检查项目第1～8项进行检查。若有不合格品，则应以合格品换取，同时分析原因，载入周期检查报告，但不作为周期检查结果的鉴定依据。3.2.2.2周期检查的抽样方案应符合GB2829关于周期检查一次抽样方法的规定。3.2.2.3周期检查的项目、顺序、不合格质量水平RQL、样品数、判别水平应符合表5的规定。
引出端强度
焊接性能
恒定湿热
温度变化
SJ2946--88
本标准条款
判别水平
样品数
不合格品数
3.2.2.4周期检查中，若不合格品数超过表5规定，则周期检查不合格，应停止对该批产品的交收或出厂，在生产中找出不合格的原因，并采取措施加以消除。4标志、包装、运输、储存
4.1标志
中频变压器及可调线圈应有产品型号和制造厂商标4.2包装
4.2.1中频变压器及可调线圈应装在硬包装盒内，每盒内应装同一型号、同一品种、同一规格的产品。包装盒上应注明，制造厂名称和商标；
b．产品型号和品种代号：
产品数量；
产品标准代号：
包装日期；
包装人员姓名或代号：
检查印章。
4.2.2装有中频变压器及可调线圈的包装盒应放在干燥的并能防潮、防尘、防霉的包装箱中，包装盒在包装箱内应塞紧而不松动。箱内应有装箱单。4.2.3装箱单和包装箱的外表应相应注明制造厂名称和商标，产品的名称，型号、标准10
SJ2946--88
号、数量以及包装者、日期、检验印章等，包装箱上应有符合GB191中规定的运输要求标志。
注，根据双方协议，可以简化包装。4.3运输
包装好的中题变压器及可调线圈在避免雨（雪）的直接淋袭的条件下，可用任何工具运输。
4.4储存
包装好的中频变压器及可调线圈应在环境温度为一10～十40.℃，相对湿度不大于80%，周围空气中没有酸性、碱性或其它腐蚀性气体的库房内储存。11
