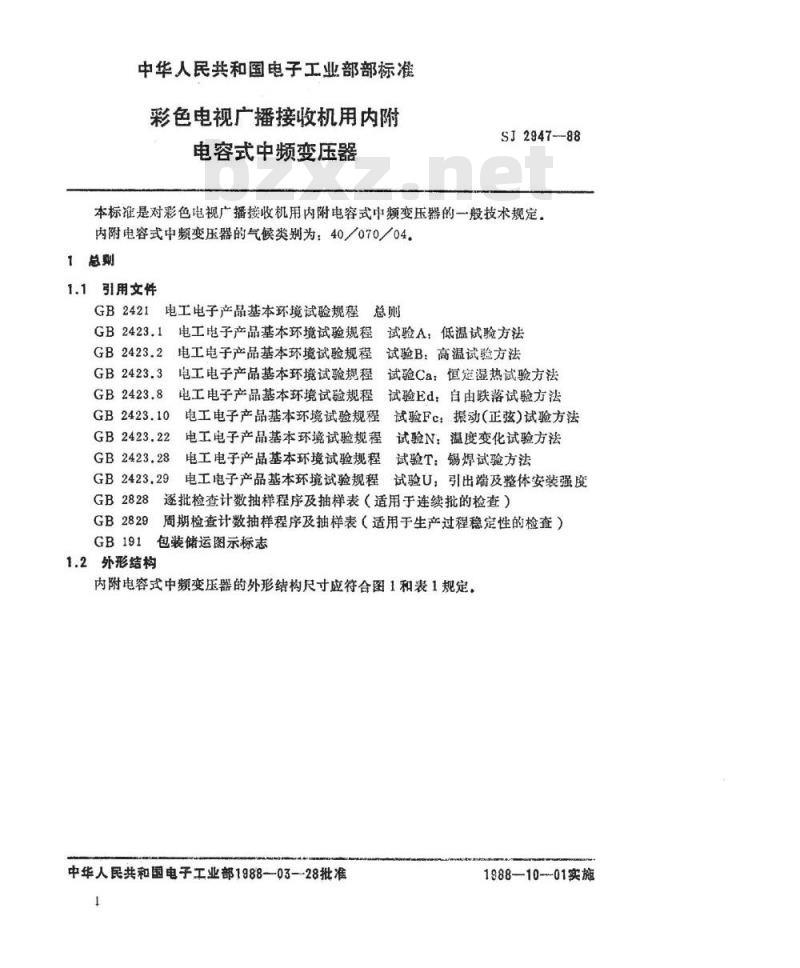

【电子行业标准(SJ)】 彩色电视广播接收机内附电容式中频变压器

中华人民共和国电子工业部部标准彩色电视广播接收机用内附
电容式中频变压器
SJ2947-88
本标准是对彩色电视广播接收机用内附电容式中频变压器的一般技术规定。内附电容式中频变压器的气候类别为：40070/04。1总则
1.1引用文件
GB2421电工电子产品基本环境试验规程总则GB2423.1
GB2423.10
GB2423.22
GB2423.28
GB2423.29
GB2828
GB2829
电工电子产品基本环境试验规程试验A：低温试验方法电工电子产品基本环境试验规程试验B：高温试验方法电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法电工电子产品基本环境试验规程试验Ed：自由跌落试验方法电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法电工电子产品基本环境试验规程试验N：温度变化试验方法电工电子产品基本环境试验规程试验T：锡焊试验方法电工电子产品基本环境试验规程试验U，引出端及整体安装强度逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB191包装储运图示标志
1.2外形结构

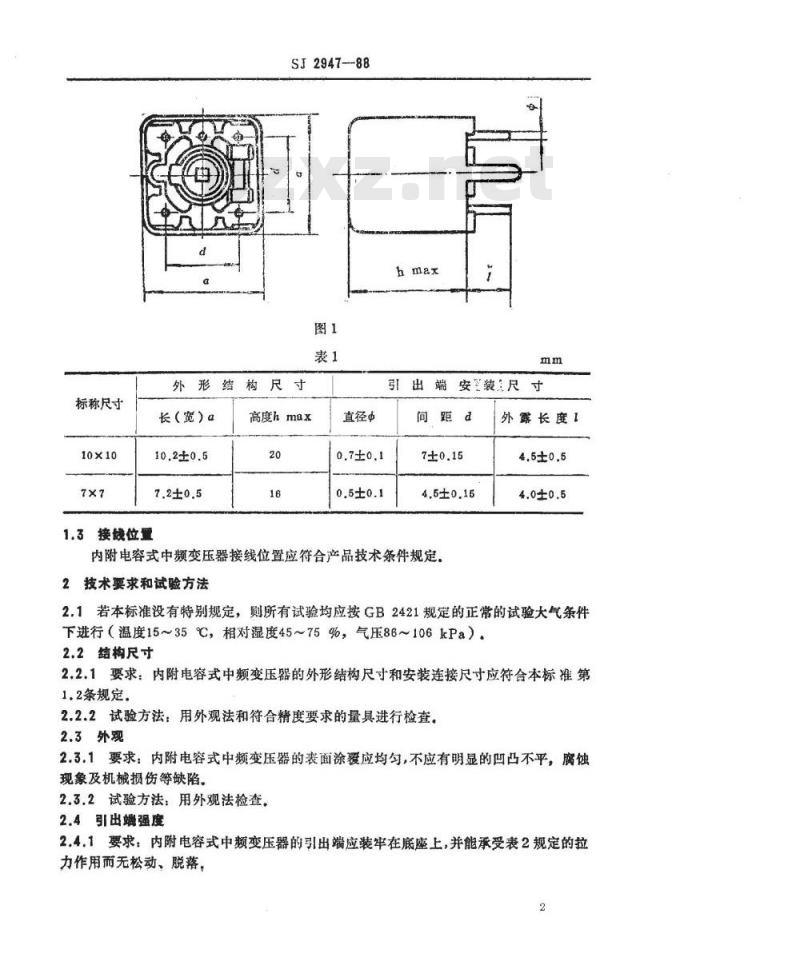

内附电容式中频变压器的外形结构尺寸应符合图1和表1规定。中华人民共和国电子工业部1988--03-28批准+
1988-10-01实施
标称尺寸
10×10
长（宽）a
10.2±0.5
1.3接线位置
SJ2947--88
高度hmax
直径中
安装尺
间距a
4.5±0.15
内附电容式中频变压器接线位置应符合产品技术条件规定2技术要求和试验方法
外露长度1
2.1若本标准没有特别规定，则所有试验均应按GB2421规定的正常的试验大气条件下进行（温度15~35℃，相对湿度45~75%，气压86~106kPa）2.2结构尺寸
2.2.1要求：内附电容式中频变压器的外形结构尺寸和安装连接尺寸应符合本标准第1.2条规定。
2.2.2试验方法：用外观法和符合精度要求的量具进行检查。2.3外观
2.3.1要求：内附电容式中频变压器的表面涂覆应均匀，不应有明显的凹凸不平，腐蚀现象及机械损伤等缺陷，
2.3.2试验方法：用外观法检查。2.4引出端强度
2.4.1要求：内附电容式中频变压器的引出端应装牢在底座上，并能承受表2规定的拉力作用而无松动、脱落，
引出端直径（mm）
SJ2947--88

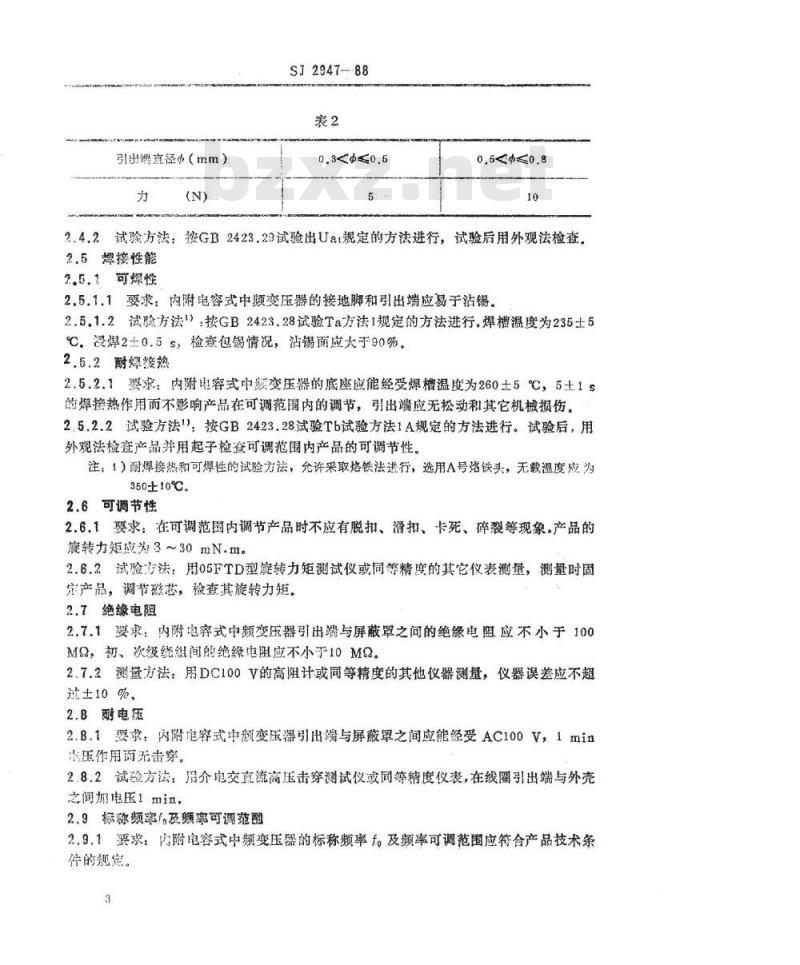

2.4.2试验方法：按GB2423.293试验出Ua1规定的方法进行，试验后用外观法检查，2.5焊接性能
2.5.1可爆性
2.5.1.1要求：内附电容式中频变压器的接地脚和引出端应易于沾锡，2.5.1.2试验方法\）：按GB2423.28试验Ta方法1规定的方法进行。焊槽温度为2355℃，浸焊2土0.5s，检查包锡情况，沾锡面应大于90%，2.5.2耐焊接热
2.5.2.1要求：内附电容式中颜变压器的底座应能经受焊槽温度为260士5℃，5土1s的焊接热作用而不影响产品在可调范围内的调节，引出端应无松动和其它机械损伤。2.5.2.2试验方法\：按GB24.23.28试验Tb试验方法1A规定的方法进行。试验后，用外观法检查产品并用起子检套可调范围内产品的可调节性。注：1）耐接热和可焊性的试验方法，允许采取烙铁法进行，选用A号焰铁头，无载温度应为350±10℃。
2.6可调节性
2.6.1要求：在可调范国内调节产品时不应有脱扣、滑扣、卡死、碎裂等现象。产品的旋转力短应为3~30mN.m。
2.6.2试验方法：用05FTD型旋转力矩测试仪或同等精度的其它仪表测量，测量时固定产品，调节磁芯，检查其旋转力矩。2.7绝缘电阻
2.7.1要求：内附电容式中频变压器引出端与屏蔽罩之间的绝缘电阻应不小于100M9：初、次级绕组间的绝缘电阻应不小于10M9。2.7.2测量方法：用DC100V的高阻计或同等精度的其他仪器测量，仪器误差应不超这士10%。
2.8耐电压
2.B.1要求：内附电容式中题变压器引出端与屏蔽罩之间应能经受AC100V，1min压作用面无击穿。
2.8.2试验方法：用介电交直流高压击穿测试仪或同等精度仪表，在线圈引出端与外壳之间加电压1min。
2.9标称频盗及频毫可调范翻
2.9.1要求：内附电容式中频变压器的标称频率f。及频率可调范围应符合产品技术条件的规定。
2.9.2测量方法

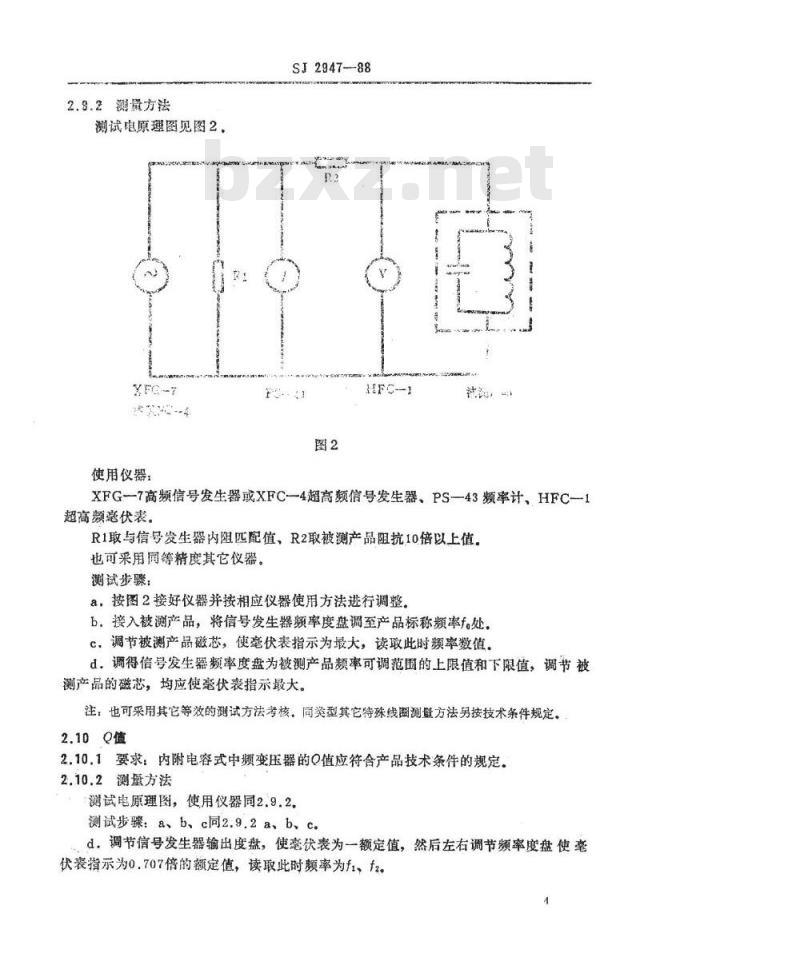

测试电原理图见图2
使用仪器：
SJ2947--88
HIFC-1
被滋，
XFG—7高频信号发生器或XFC4超高频信号发生器、PS—43频率计、HFC1超高频毫伏表
R1取与信号发生器内阻匹配值、R2取被测产品阻抗10倍以上值，也可采用同等精度其它仪器。
测试步骤：
&，按图2接好仪器并按相应仪器使用方法进行调整。b。接入被测产品，将信号发生器频率度盘调至产品标称频率f。处。c，调节被测产品磁芯，使毫伏表指示为最大，读取此时频率数值。d，调得信号发生器频率度盘为被测产品频率可调范围的上限值和下限值，调节被测产品的磁芯，均应使毫伏表指示最大。注：也可采用其它等效的测试方法考核，同类型其它特殊线圈测置方法另按技术条件规定。2.10Q值
2.10.1要求：内附电容式中频变压器的Q值应符合产品技术条件的规定。2.10.2测量方法
测试电原理图，使用仪器同2.9.2，测试步骤：a、b、c同2.9.2a、b、c。d。调节信号发生器输出度盘，使毫伏表为一额定值，然后左右调节频率度盘使毫伏表指示为0.707倍的额定值，读取此时频率为f1、f2。4

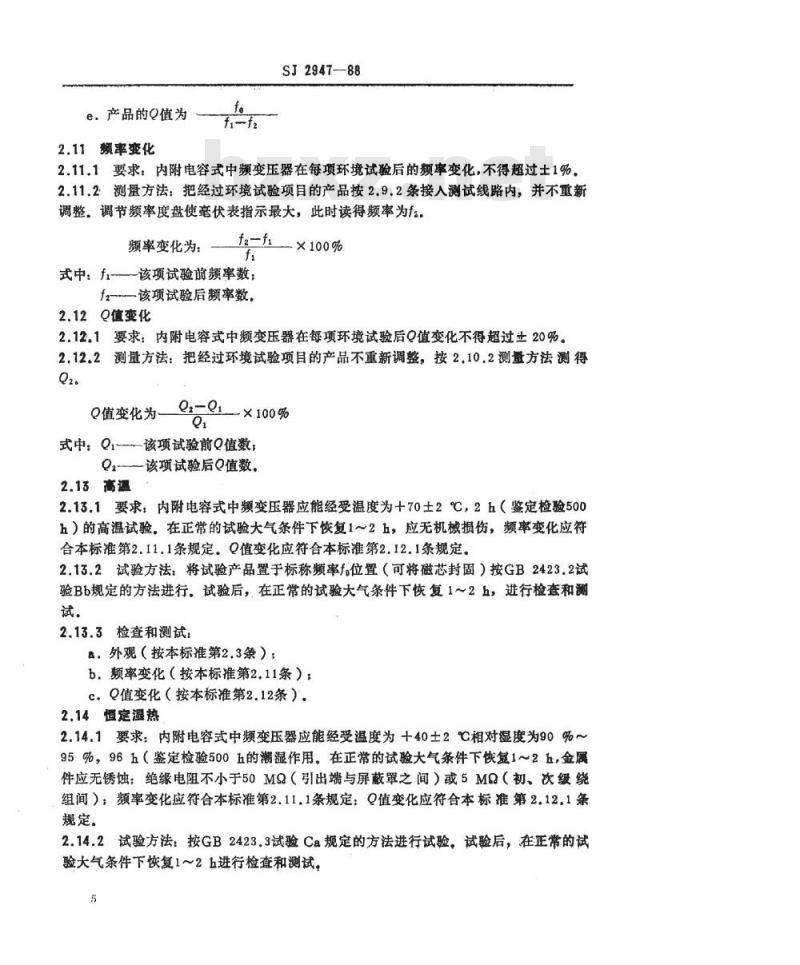

e.产品的Q值为
2.11频额率变化
SJ2947-88
2.11.1要求，内附电容式中频变压器在每项环境试验后的额率变化，不得超过土1%2.11.2测量方法：把经过环境试验项目的产品按2.9.2条接入测试线路内，并不重新调整。调节频率度盘使毫伏表指示最大，此时读得频率为.频率变化为：
式中：f该项试验前频率数；
f2—该项试验后频率数。
2.12Q值变化
×100%
2.12.1要求：内附电容式中频变压器在每项环境试验后Q值变化不得超过土20%，2.12.2测量方法：把经过环境试验项目的产品不重新调整，按2.10.2测量方法测得Q2。
Q值变化为一
×100%
式中：Q1-该项试验前Q值数
Q.该项试验后Q值数。
2.13高温
2.13.1要求：内附电容式中频变压器应能经受温度为十70士2℃，2h（鉴定检验500五）的高温试验，在正常的试验大气条件下恢复1～2五，应无机械损伤，频率变化应符合本标准第2.11.1条规定，Q值变化应符合本标准第2.12.1条规定，2.13.2试验方法：将试验产品置于标称频率f位置（可将磁芯封固）按GB2423.2试验Bb规定的方法进行，试验后，在正常的试验大气条件下恢复1～2h，进行检查和测试。
2.13.3检查和测试：
8，外观（按本标准第2.3条）；b，频率变化（按本标推第2.11条）：c：Q值变化（按本标准第2.12条）。2.14恒定湿热
2.14.1要求：内附电容式中频变压器应能经受温度为十40土2℃相对湿度为90%~95%，96h（鉴定检验500五的潮湿作用。在正常的试验大气条件下恢复1～2h，金属件应无锈蚀：绝缘电阻不小于50MS（引出端与屏蔽罩之间）或5MQ（初、次级绕组间）：频率变化应符合本标准第2.11.1条规定；Q值变化应符合本标准第2.12.1条规定。
2.14.2试验方法：按GB2423.3试验Ca规定的方法进行试验，试验后，在正常的试验大气条件下恢复1～2h进行检查和测试。5
2.14.3检查和测试：
a，外观（按本标准第2.3条）：sj2947--88
b.绝缘电阻（按本标准第2.7.2条）；：c。频率变化（按本标准第2.11条）；d.Q值变化（按本标准第2.12条）。2.15低
2.15.1要求：内附电容式中频变压器应能经受一40士3%，2h的低温试验，在正常的试验大气条件下恢复1～2h。应无锈蚀和机械损伤，频率变化应符合本标准第2.11.1条规定，Q值变化应符合本标准第2.12.1条规定。2.15.2试验方法：按GB2423.1的试验Ab规定的方法进行，试验后在正常的试验大气条件下恢复1～2h，进行检查和测试。2.15.3检查和测试：
a。外观（按本标准第2.3条）；b.频率变化（按本标准第2.11条）。cQ值变化（按本标准第2.12条）：2.16温度变化
2.16.1要求：内附电容式中频变压器应能经受低温一25土3℃，高温十70土2℃的五个循环的温度变化试验，循环结束后在正常的试验大气条件下恢复1～2h，应无锈蚀和机械损伤，频率变化应符合本标准第2.11.1条规定，Q值变化应符合本标准2.12.1条规定
2.16.2试验方法：按GB2423.22试验Na规定的方法进行，其中t,=30min，12=2~3min。试验后在正常的试验大气条件下恢复1～2h进行检查和测试2.16.3检查和测试：
a.外观（按本标准第2.3条）；
b：频率变化（按本标准第2.11条）：c.Q值变化（按本标准第2.12条），2.17摄动
2.17.1要求，内附电容式中频变压器应能承受10~55Hz，振幅为0.75mm，二个方向（水平和垂直），每一轴线扫频循环10次（即45min）的振动作用。应无机械损伤，频率变化应符合本标准第2.11.1条规定。2.17.2试验方法：按GB2423.10试验Fc规定的扫频试验方法进行.2.17.3检查和测试：
8：外观（按本标准第2.3条）；b.频率变化（按本标准第2.11条），2.18跌落
2.18.1要求：内附电容式中频变压器应能承受高度为1000mm3次自由跌落试验，此后应无机械损伤，频率变化应符合本标准第2.11.1条规定。2.18.2试验方法：按GB2423.8试验Ed方法1规定的方法进行，试验台面应为硬质6
ST2947--88
木板（厚度大于3cm），样品开始跌落时应是正常使用位置。2.18.3检和测试：
a。外观（按本标准第2.3条）；b频率变化（按本标摊第2.11条）。3检验规则
内附电容式中频变压器的检验分为鉴定检验和质量一致性检验。3.1鉴定检验
鉴定检验是对若干样品进行的一系列完整的检验。其目的在于确定制造者是否有能力生产符合本标准要求的产品，3.1.1鉴定检验应在符合要求的试验室里进行。在更改结构、工艺和材料时也箭进行。3.1.2鉴定检验的样品应是在生产中正常使用的设备和工艺所生产的产品，样品的数量应按表3规定。
3.1.3鉴定检验的程序按表3规定，全部样品应先经受“0”组检验，合格后再按表3规定，分别经受第I～Ⅱ组的检验。3.1.4当不合格品数不超过表3规定时，则鉴定检验合格，3.1.5经过鉴定检验的样品不得作为成品交货。3.2质盘一致性检验
内附电容式中额变压器的质量一致性检验分为逐批检查和周期检查，订货方有权按本标准和产品技术条件的规定对产品进行验收。3.2.1逐批检查
3.2.1.1逐批检查的抽样方案应符合GB2828的一次拍样方案的规定进行。3.2.1.2逐批检查的项目、顺序、检查水平、合格质量水平AQL值应符合表4的规定。3.2.1.3逐批检查不合格时应对该批产品进行100%挑剔，挑剔后的产品可再次提交验收，但此时应采取加严检查。再次提交的产品若仍不符合要求，该批产品不得再次提交验收。此时，应分析原因，提出改进措施和对该批产品的处理方法。表3
结构尺寸
标称频率及可调范围
本标准条款
样品数
允许的不合格品数
可调节性
绝电阻
耐电压
引出端强度
焊接性能
高温（2 h）
温度变化
高温（500h）
恒定湿热（500h）
结构尺寸
标称频率及可调范国
可调节性
绝缘电阻
耐电压
可焊性
SJ2947-88
续表3
本标准条款
本标准条款
注：包装质摄抽一箱及其中三盒按第4.2条规定检查，样品数
检查水平
允许的不合格品数
3.2.2周期检查
sJj2947-88
内附电容式中频变压器的周期检查每半年进行一次，鉴定检验结果可以作为同期周期检查结果，产品停产三个月以上恢复生产时，也需进行。经过周期检查的样品不得作为成品交货，周期检查的报告可根据订货方的需求予以提供。
3.2.2.1周期检查的样品应从半年内生产的合格产品中随机抽取，所有样品应按逐批检查项目第1～8项进行检查。若有不合格品，则应以合格品换取，同时分析原因，载入周期检查报告，但不作为周期检查结果的鉴定依据。3.2.2.2周期检查的抽样方案应符合GB2829关于周期检查一次抽样方案的规定，3.2.2.3周期检查的项目、顺序、不合格质量水平RQL、样品数、判别水平应符合表5的规定。
引出端强度
焊接性能
恒定湿热
温度变化
本标准条款
判别水平
样品数
不合格品数
3.2.2.4周期检查中，若不合格品数超过表5规定，则周期检查不合格，应停止对该批产品的交收或出厂，在生产中找出不合格的原因，并采取措施加以消除，4标志、包装、运输、储存
4.1标志
内附电容式中频变压器应有产品型号和制造厂商标。4.2包装此内容来自标准下载网
4.2.1内附电容式中频变压器应装在硬包装盒内.每盒内应装同一型号、同一品种、同一规格的产品，包装盒上应标明：9
制造厂名称和商标。
产品型号和品种代号。
产品数量。
产品标准代号。
包装日期。
包装人员姓名或代号。
s2947--88
检验印章。
4.2.2装有内附电容式中频变压器的包装盒应放在干燥的并能防潮、防尘、防需的包装箱内，包装盒在包装箱内应塞紧而不松动，箱内装有装箱单4.2.3装箱单和包装箱的外表应相应注明制造厂名称和商标。产品的名称、型号、标准号、数量以及包装者，日期、检验印章等。包装箱上应有符合GB191中规定的运输要求标志，
注：根据双方协议，可以简化包装。4.3运输
包装好的内附电容式中频变压器在避免雨（雪）的直接淋袭的条件下，可用任何工具运输。
4.4储存
包装好的内附电容式中频变压器应在环境温度为一10～十40℃，相对湿度不大于80%，周围空气中没有酸性、碱性或其它腐蚀性气体的库房内储存。10
