【电子行业标准(SJ)】 电平振荡器通用技术条件

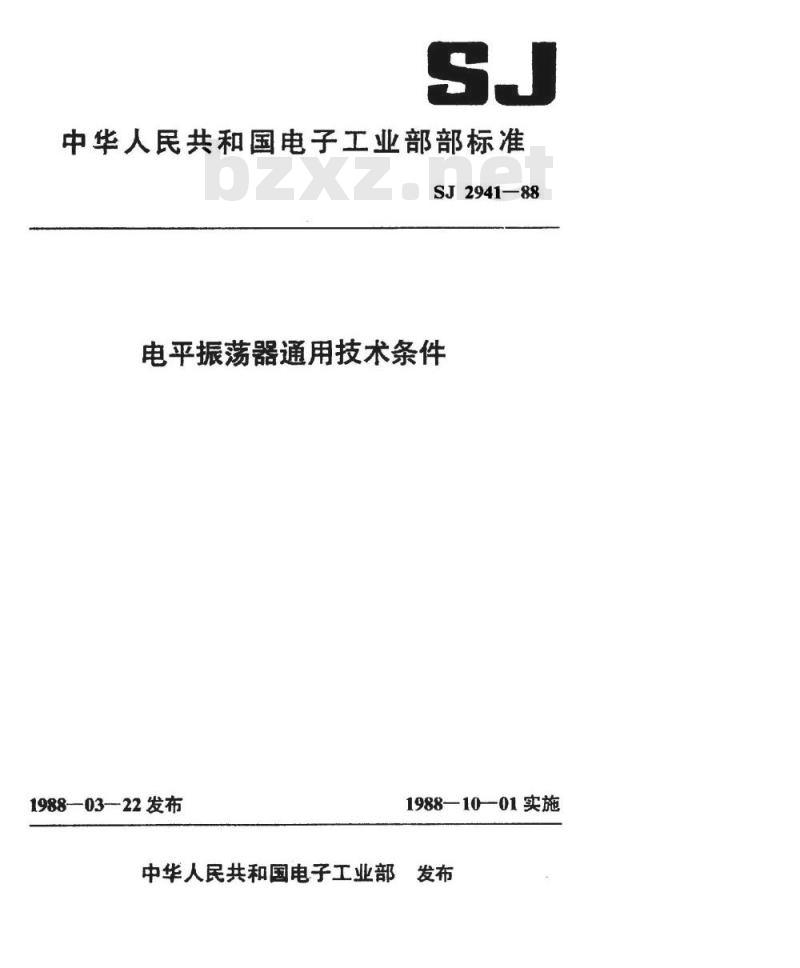

中华人民共和国电子工业部部标准SJ2941-88
电平振荡器通用技术条件
1988-0322发布
1988—1001实施
中华人民共和国电子工业部

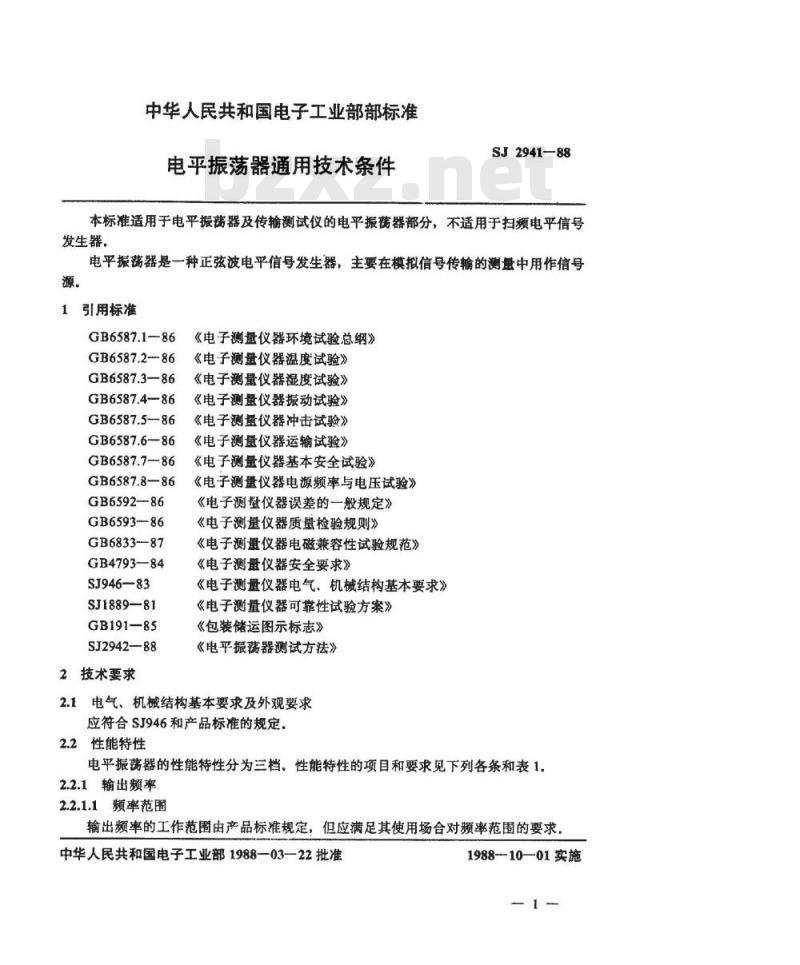

中华人民共和国电子工业部部标准电平振荡器通用技术条件
SJ2941-88
本标准适用于电平振荡器及传输测试仪的电平振荡器部分，不适用于扫频电平信号发生器，
电平摄荡器是一种正弦波电平信号发生器，主要在模拟信号传输的测量中用作信号源。
1引用标准
GB6587.1-86
GB6587.2-86
GB6587.3—86
GB6587.486
GB6587.5-86
GB6587.6-86
GB6587.7—86
GB6587.8-86
GB6592-86
GB6593-86
GB6833-87
GB4793—84
SJ946—83
SJ1889-81
GB191—85
SJ2942—88
2技术要求
《电子测量仪器环境试验总纲》《电子测量仪器温度试验》
《电子测量仪器湿度试验》此内容来自标准下载网
《电子测量仪器振动试验》
《电子测量仪器冲击试验》
《电子测量仪器运输试验》
《电子测量仪器基本安全试验》《电子测量仪器电源频率与电压试验》《电子测量仪器误差的一般规定》《电子测量仪器质量检验规则》《电子测量仪器电磁兼容性试验规范》《电子测量仪器安全要求》
《电子测量仪器电气、机械结构基本要求》《电子测量仪器可靠性试验方案》《包装储运图示标志》
《电平振荡器测试方法》
2.1电气、机械结构基本要求及外观要求应符合SJ946和产品标准的规定，2.2性能特性
电平振荡器的性能特性分为三档，性能特性的项目和要求见下列各条和表1.2.2.1输出频率
2.2.1.1频率范围
输出频率的工作范围由产品标准规定，但应满足其使用场合对频率范围的要求。中华人民共和国电子工业部1988一03一22批准1988-10—01实施

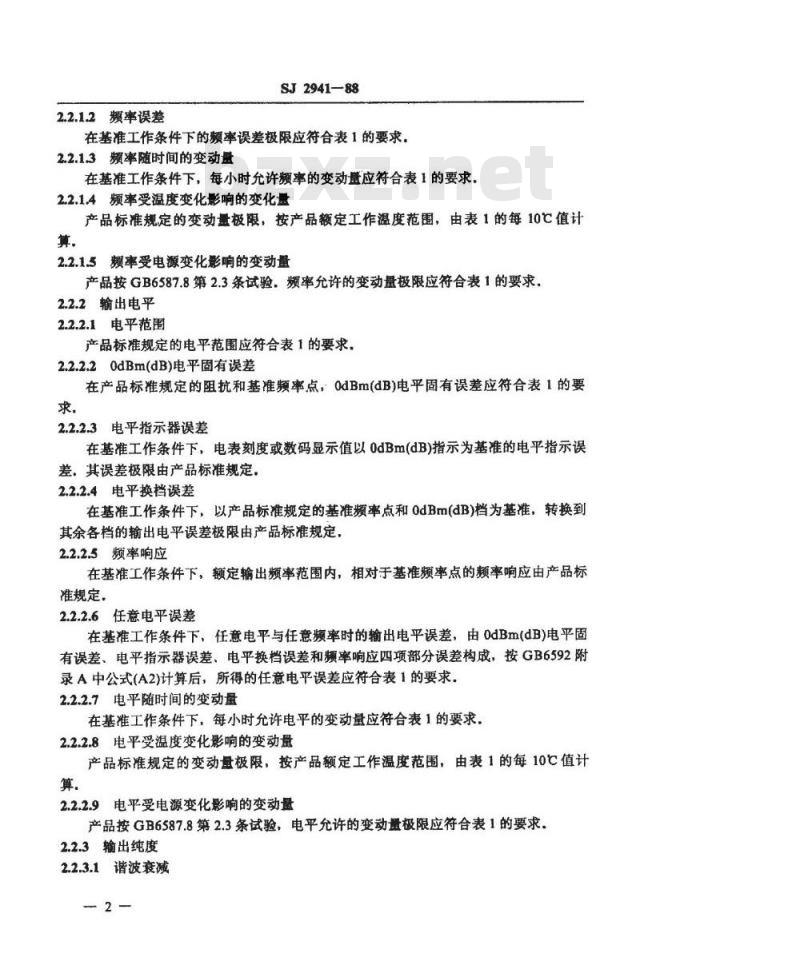

2.2.1.2频率误差
SJ2941-88
在基准工作条件下的频率误差极限应符合表1的要求。2.2.1.3频率随时间的变动量
在基准工作条件下，每小时允许频率的变动暨应符合表1的要求，2.2.1.4频率受温度变化影响的变化量产品标准规定的变动量极限，按产品额定工作温度范围，由表1的每10℃值计算。
2.2.1.5频率受电源变化影响的变动量产品按GB6587.8第2.3条试验频率允许的变动量极限应符合表1的要求.2.2.2输出电平
2.2.2.1电平范围
产品标准规定的电平范围应符合表1的要求2.2.2.20dBm(dB)电平固有误差
在产品标准规定的阻抗和基准频率点，OdBm(dB)电平固有误差应符合表1的要求。
2.2.2.3电平指示器误差
在基准工作条件下，电表刻度或数码显示值以0dBm（dB)指示为基准的电平指示误差，其误差极限由产品标准规定。2.2.2.4电平换档误差
在基准工作条件下，以产品标准规定的基准频率点和OdBm(dB)档为基准，转换到其余各档的输出电平误差极限由产品标准规定2.2.2.5频率响应
在基准工作条件下，额定输出频率范围内，相对于基准频率点的频率响应由产品标准规定，
2.2.2.6任意电平误差
在基准工作条件下，任意电平与任意频率时的输出电平误差，由OdBm(dB)电平固有误差、电平指示器误差、电平换档误差和频率响应四项部分误差构成，按GB6592附录A中公式(A2)计算后，所得的任意电平误差应符合表1的要求，2.2.2.7电平随时间的变动量
在基准工作条件下，每小时允许电平的变动量应符合表1的要求，2.2.2.8电平受温度变化影响的变动量产品标准规定的变动量极限，按产品额定工作温度范围，由表1的每10值计算。
2.2.2.9电平受电源变化影响的变动量产品按GB6587.8第2.3条试验，电平允许的变动量极限应符合表1的要求。2.2.3输出纯度
2.2.3.1谐波衰减
SJ2941--88

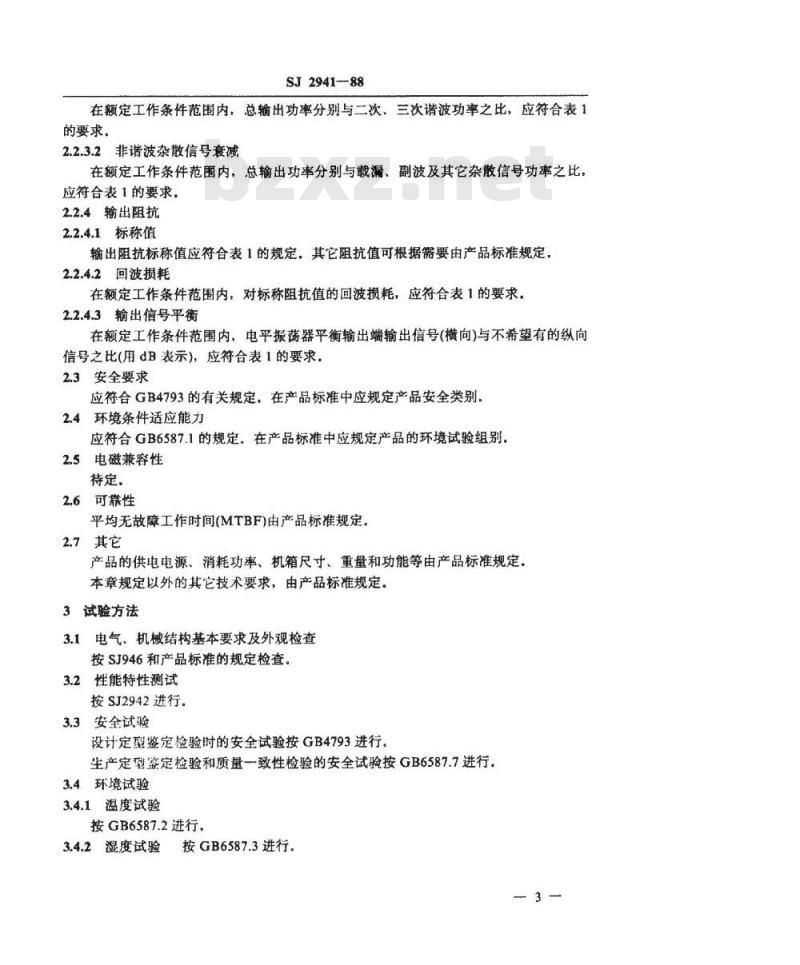

在额定工作条件范围内，总输出功率分别与二次、三次谐波功率之比，应符合表1的要求，
2.2.3.2非谐波杂散信号衰减
在额定工作条件范围内，总输出功率分别与载漏、副波及其它杂散信号功率之比应符合表1的要求，
2.2.4输出阻抗
2.2.4.1标称值
输出阻抗标称值应符合表1的规定，其它阻抗值可根据需要由产品标准规定，2.2.4.2回波损耗
在额定工作条件范围内，对标称阻抗值的回波损耗，应符合表1的要求，2.2.4.3输出信号平衡
在额定工作条件范围内，电平振荡器平衡输出端输出信号（横向）与不希望有的纵向信号之比(用dB表示)，应符合表1的要求，2.3安全要求
应符合GB4793的有关规定，在产品标准中应规定产品安全类别，2.4环境条件适应能力
应符合GB6587.1的规定，在产品标准中应规定产品的环境试验组别。2.5电磁兼容性
2.6可靠性
平均无故障工作时间(MTBF)由产品标准规定，2.7其它
产品的供电电源、消耗功率、机箱尺寸、重量和功能等由产品标准规定本章规定以外的其它技术要求，由产品标准规定。3试验方法
3.1电气、机械结构基本要求及外观检查按SJ946和产品标准的规定检查。3.2性能特性测试
按SJ2942进行。
3.3安全试验
设计定型鉴定验时的安全试验按GB4793进行。生产定型签定检验和质量一致性检验的安全试验按GB6587.7进行，3.4环境试验
3.4.1温度试验
按GB6587.2进行
按GB6587.3进行。
3.4.2湿度试验

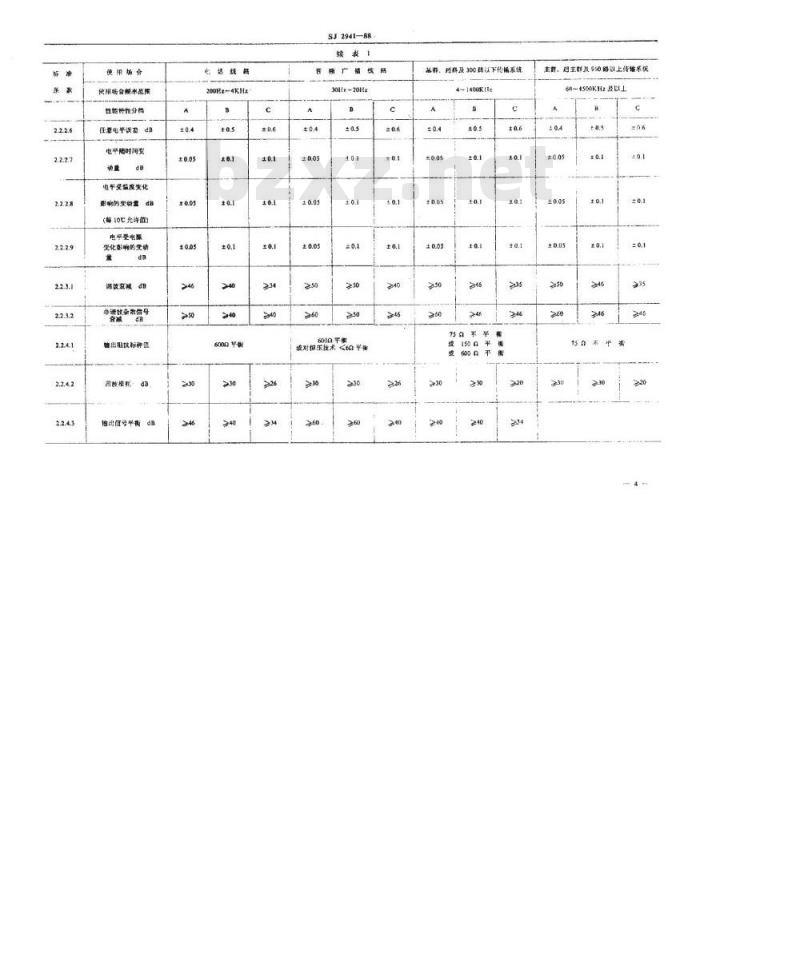

便用场合
代用场合颜水范医
性能格在分性
任意电平误3
电子随时间变
电平受品度变化
影响的变动量dB
(每10c允津m）
电子变电票
变化影响的变动
请波衰减dB
卓济健杂政信号
物出阻抗标种值
四链损耗
格出信号平街
电话线路
200Hz4KHz
6000-2
≥>26
SJ2941-88
30Hz-20152
6000平等
或对损压技术
基券，再养至300路以下传届系统4~1400KFz
主营，扫主群及950路以上传核率统684500KH以
150不
使用场台
使用场合服求范园
性能择丝分件
新学的时的的变动量
新率变能受化
影响的变验登
海10七北特曲）
额受电源变化
影响的变动量
电平能Bm
Odam(6)电
超有设益
电平推示要以表48
电干换格设荐
A产品际液业
由产品标总规定
由产品标准现定
10--40
00Fz-4Xz
±ix10±iRz
±2x10-±I
+2x10419
103月产品标净证定
#1x[0*±100z
由产品标准提定
内产品准提家
oz20Hz
1x10+1Rz
$2x10g
SJ2941-88
±2-10±5z
+210+3H2
±x10-
+tx10++3
由产品际规定
由产品标强规家
中严品标准现定
联发300路0下代能系致
41400Hz
1a0xHz
±2x10*±1008z
>120KRE
±2#18*±IKHZ
=1x1-*±250Hz
+2x10300z
>120KHz
13x101KHz
±1x10±7
±1x10±500Bz
5x10±500H
主牌、超用质960路链上结系费
±2×10±300z
+2×10*±1字
由产品标准硬定
由产品家态定
由产品际准限
±5x10±2501fz
±5x105±250z
￥2×10*±10Hz
±2×10*±450Hz
+5x10*±2508
+2x10±30Hz
±1×10*±30H2
3.4.3振动试验
按GB6587.4进行。
3.4.4冲击试验
按GB6587.5进行。
3.4.5运输试验
按GB6587.6进行
3.4.6电源频率与电压试验
按GB6587.8进行，
3.5电磁兼容性试验
按GB6833进行.
3.6可维修性试验
待定。
3.7可靠性试验
按SJ1889进行。
3.8热分布试验
待定。
3.9设计余量及模拟误用试验
待定，
4检验规则
SJ2941--8
按GB6593进行。性能特性检验项目见表2.5标志、包装、运输、购存
5.1标志
5.1.1产品标志
产品外部应具有下列标志：
产品型号和名称；
制造单位名称；
商标；
制造时间和批号：
检验合格标志。
外包装标志
产品外包装上应有下列标志：
产品型号和名称；
制造单位名称；
“小心轻放”、“怕湿”等包装储运图示标志，图示标志应符合GB191的规定，-6
检验项目
电气、机械结构基本要求
摘出频串范圈
颜率误差
率随时间的变动量
频率受温度变化影响的变动量
频率受电源变化影响的变动量
输出电乎范圈
DdBm(dB)电平的固有误差
电平指示器误差
电平换档误差
频率响应
电平随时间的变动量
电平受温度变化影响的变动量
电平受电源变化影响的变动量
谐波衰减
非谐波杂散信号衰减
输出阻抗标称值
回波损耗
输出信号平衡
其它特性、功能
注：表示必须进行检验的项目
SJ2941-88
整定检验
投计性产
质量一致性检验
5.2包装
SJ2941—88
包装应满足产品按GB6587.6试验的要求。产品包装应随带技术说明书一份、装箱清单一份.
5.3运输
产品在包装完好状态下，可用汽车、火车、轮船、飞机等运输工具运输，5.4贮存
贮存场所环境条件不得超过GB6587.1规定的贮存条件范围。附加说明：
本标准由合肥无线电一厂负责起草。8
