【电子行业标准(SJ)】 电视接收机用器件的引线及导线成形要求

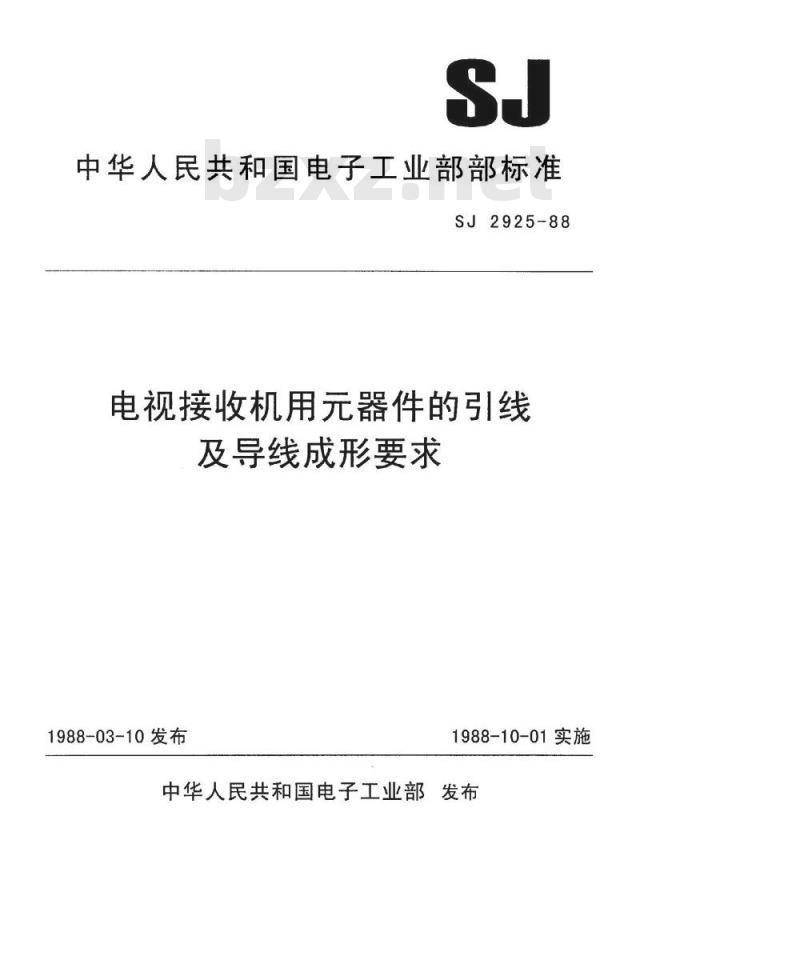

中华人民共和国电子工业部部标准SJ2925-88
电视接收机用元器件的引线
及导线成形要求
1988-03-10发布
1988-10-01实施

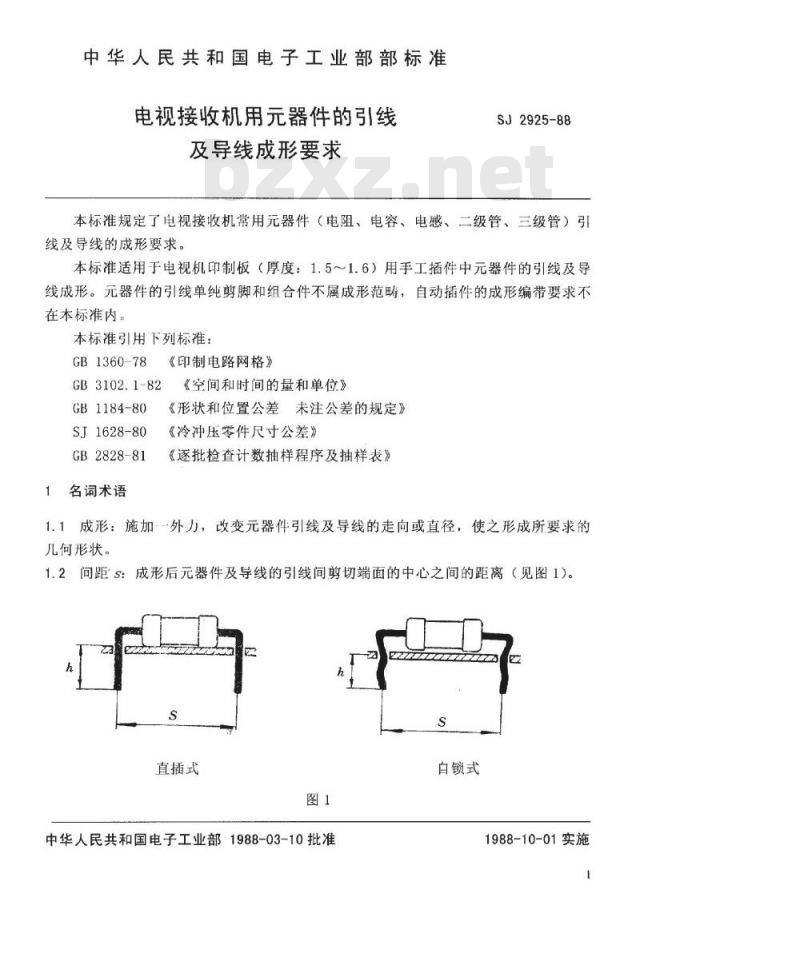

中华人民共和国电子工业部发布中华人民共和国电子工业部部标准电视接收机用元器件的引线
及导线成形要求
SJ2925-88
本标准规定了电视接收机常用元器件（电阻、电容、电感、二级管、三级管）引线及导线的成形要求。
本标准适用于电视机印制板（厚度：1.5～1.6）用手工插件中元器件的引线及导线成形。元器件的引线单纯剪脚和组合件不属成形范，自动插件的成形编带要求不在本标准内。
本标准引用下列标准：
GB1360-78
GB3102.1-82
GB1184-80
SJ1628-80
GB2828-81
名词术语
《印制电路网格》
《空间和时间的量和单位》
《形状和位置公差未注公差的规定》《冷冲压零件尺寸公差》
《逐批检查计数抽样程序及抽样表》1.1成形：施加-外力，改变元器件引线及导线的走向或直径，使之形成所要求的几何形状。
1.2间距S：成形后元器件及导线的引线间剪切端面的中心之间的距离（见图1）。直插式
中华人民共和国电子工业部1988-03-10批准白锁式
1988-10-01实施
SJ2925-88

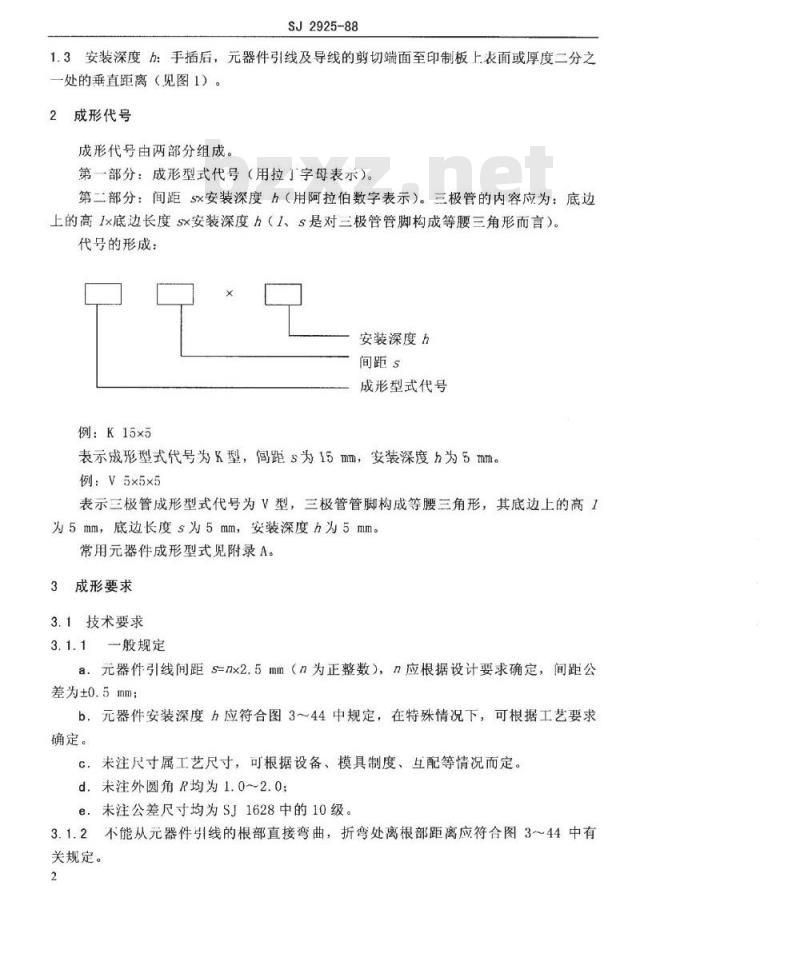

1.3安装深度h：手插后，元器件引线及导线的剪切端面至印制板上表面或厚度二分之一处的垂直距离（见图1）。
2成形代号
成形代号由两部分组成。
第一部分：成形型式代号（用拉」字母表示）。第二部分：间距5x安装深度h（用阿拉伯数字表示）。三极管的内容应为：底边上的高1x底边长度sx安装深度h（1、s是对三极管管脚构成等腰三角形而言）。代号的形成：
安装深度h
间距s
成形型式代号
例：K15x5
表示成形型式代号为K型，间距s为15mm，安装深度h为5mm例：V5x5×5
表示三极管成形型式代号为V型，三极管管脚构成等腰三角形，其底边上的高1为5mm，底边长度s为5mm，安装深度h为5mm。常用元器件成形型式见附录A。
成形要求
3.1技术要求
3.1.1般规定
a.元器件引线间距S=nx2.5mm（n为正整数），n应根据设计要求确定，间距公差为±0.5mm；
b.元器件安装深度h应符合图3～44中规定，在特殊情况下，可根据工艺要求确定。
C，未注尺寸属工艺尺寸，可根据设备、模具制度、互配等情况而定。d.未注外圆角R均为1.0～2.0；
e.未注公差尺寸均为SJ1628中的10级。3.1.2不能从元器件引线的根部直接弯曲，折弯处离根部距离应符合图3～44中有关规定。
SJ2925-88

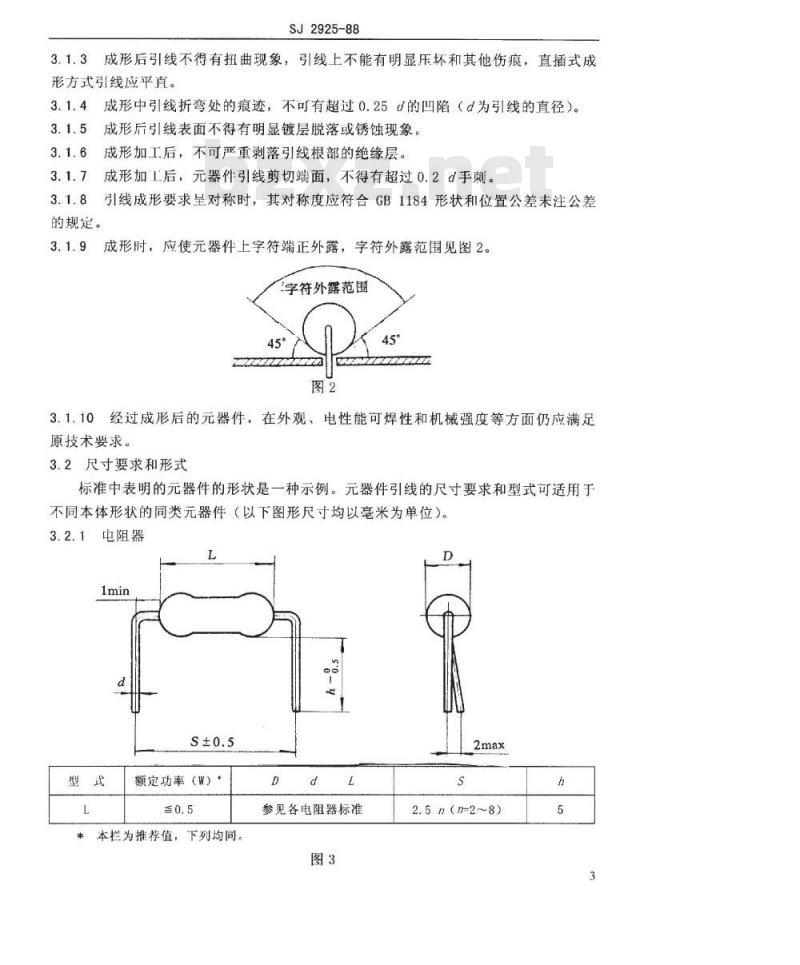

成形后引线不得有扭曲现象，引线上不能有明显压坏和其他伤痕，直插式成形方式引线应平直。
成形中引线折弯处的痕迹，不可有超过0.25d的凹陷（d为引线的直径）。成形后引线表面不得有明显镀层脱落或锈蚀现象。成形加工后，不可严重剥落引线根部的绝缘层。成形加1.后，元器件引线剪切端面，不得有超过0.2d手刺。引线成形要求呈对称时，其对称度应符合GB1184形状和位置公差未注公差的规定。
成形时，应使元器件上字符端正外露，字符外露范围见图2。字符外露范围
3.1.10经过成形后的元器件，在外观、电性能可焊性和机械强度等方面仍应满足原技术要求。
3.2尺寸要求和形式
标准中表明的元器件的形状是一种示例。元器件引线的尺寸要求和型式可适用于不同本体形状的同类元器件（以下图形尺寸均以毫米为单位）。3.2.1电阻器
额定功率（W）*
本栏为推荐值，下列均同。
参见各电阻器标准
2.5n（n-2~8)

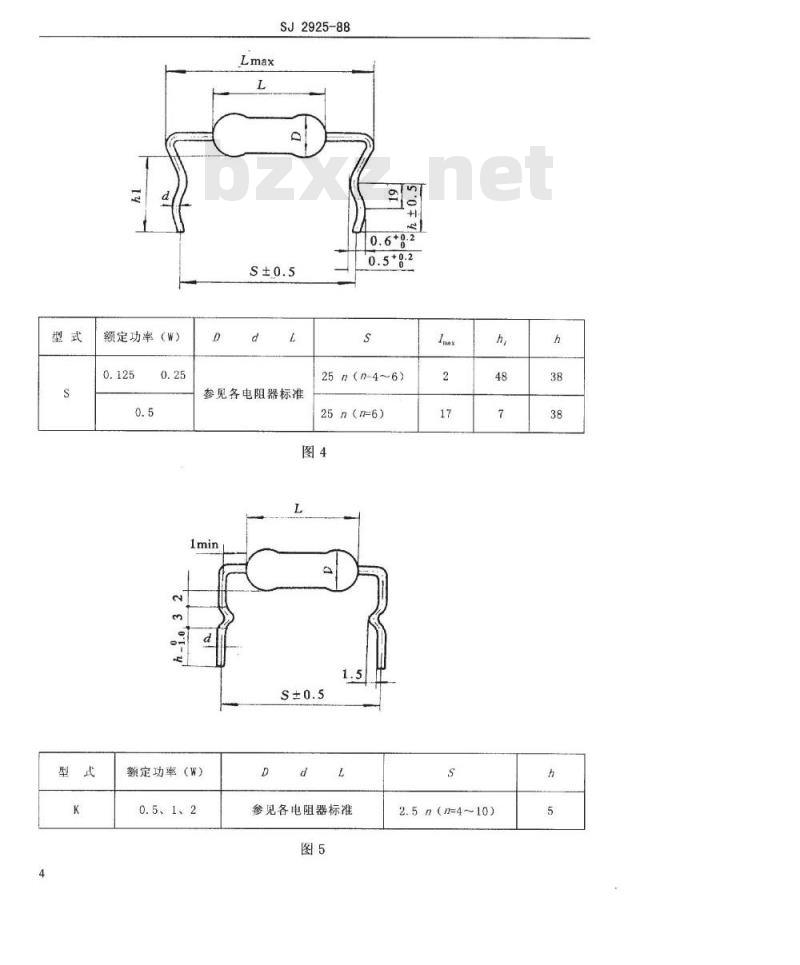

额定功率（W）
SJ2925-88
25n（n-4~6）
参见各电阻器标准
25n(n=6)）
额定功率（W）
0.5、1、2
参见各电阻器标准
2.5n（n=4~10）
额定功率（W）
额定功率（W）
SJ2925-88
参见各电阻器标准
参见各电阻器标准
2.5n(=4~7)
2.5n（n=4~15）
额定功率（W）
额定功率（W）
SJ2925-88
参见各电阻器标准
2.5n(n2~4)
参见各电阻器标准
2.5 n(n=2~4)
额定功率（W）
额定功率（W）
SJ2925-88
参见各电阻器标准
参见各电阻器标准
2.5n(I=2~4)
2.5 n(=2~4)
3.2.2电容器
SJ2925-88
参见各电容器标准
参见各电容器标准
注：α、β应置于90°～135°之间。*若为铝电解电容器，本尺寸应为2.5mm图13
2.5n（n=5~10)
2.5n(2~8)
SJ2925-88
参见各电容器标准
2.5n(=2~8)
0.6+0.2元
参见各电容器标准
2.5n(n=2~4)
SJ2925-88
参见各电容器标准
2.5n(n=2~4)
参见各电容器标准免费标准bzxz.net
2.5n(n=2~4)
SJ2925-88
参见各电容器标准
参见各电容器标准
注：α、β应置于90°~135°之间。图19
2.5n（=2~6)
