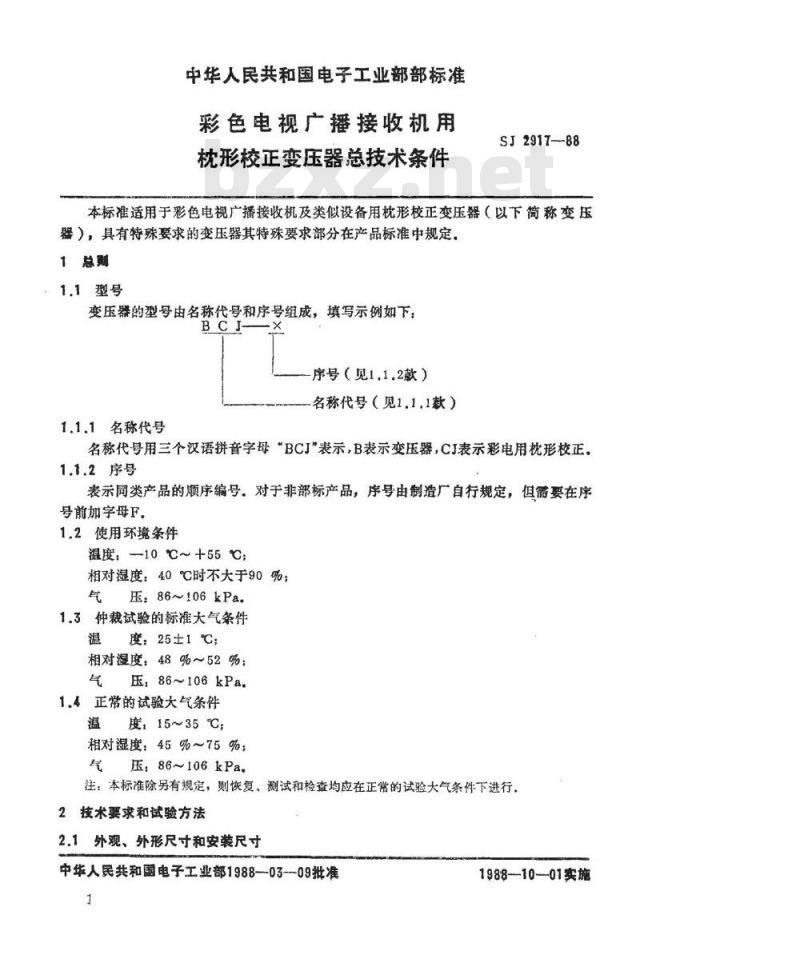

中华人民共和国电子工业部部标准彩色电视广播接收机用
枕形校正变压器总技术条件
SJ2917--88
本标准适用于彩色电视广播接收机及类似设备用枕形校正变压器（以下简称变压器），具有特殊要求的变压器其特殊要求部分在产品标准中规定。1总购
1.1型号
变压器的型号由名称代号和序号组成，填写示例如下：BCJ-
序号（见1.1.2款）
名称代号（见1.1.1款）
1.1.1名称代号
名称代号用三个汉语拼音字母“BCJ\表示，B表示变压器，CJ表示彩电用枕形校正，1.1.2序号
表示同类产品的顺序编号。对于非部标产品，序号由制造厂自行规定，但需要在序号前加字母F。
1.2使用环境条件
温度：-10℃~+55℃；
相对湿度：40℃时不大于90%；
气压：86~106kPa.
1.3仲裁试验的标准大气条件
度：25±1℃；
相对湿度：48%~52%：
气压：86~106kPa.
1.4正常的试验大气条件
温度：15~35℃
相对湿度：45%75%；
气压，86~106kPa.
注：本标准除另有规定，则恢复、测试和检查均应在正常的试验大气条件下进行，2技术要求和试验方法
2.1外观、外形尺寸和安装尺寸
中华人民共和国电子工业部1988-03--09批准1
1988-10--01施

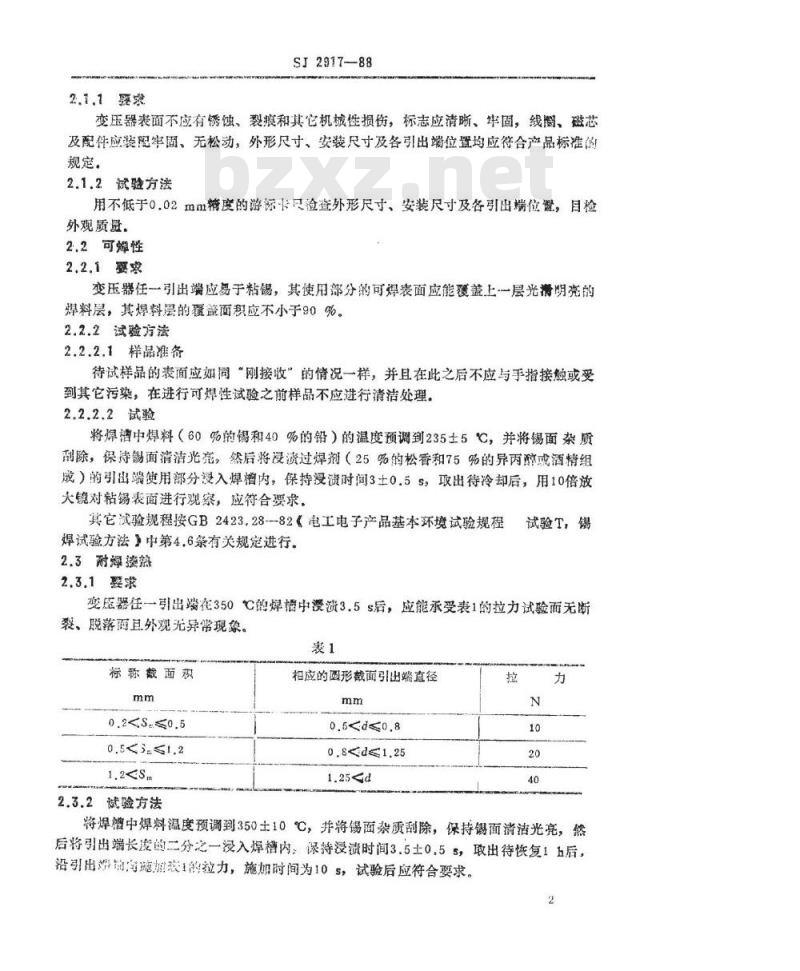

2.1.1要来
SJ2917-88
变压器表面不应有锈蚀、裂痕和其它机性损伤，标志应清晰、牢固，线間、磁芯及配件应装配牢固、无松动，外形尺寸、安装尺寸及各引出端位置均应符合产品标推的规定。
2.1.2试验方法
用不低于0.02m摘度的游标卡尺检查外形尺寸、安装尺寸及各引出端位谢，目检外观质量。
2.2可燥性
2.2.1婴求
变压器任一引出端应易于粘锡，其使用部分的可焊表面应能覆盖上一层光滑明亮的焊料层，其焊料层的骤盖面积应不小于90%。2.2.2试验方法
2.2.2.1样品准备
待试样品的表面应如同“刚接收”的情况一样，并且在此之后不应与手指接触或受到其它污染，在进行可焊性试验之前样品不应进行清洁处理。2.2.2.2试验
将焊槽中焊料（60%的锡和40%的铅）的温度预调到235土5C，并将锡面杂质刮除，保待锡面清洁光亮，然后将浸溃过焊剂（25%的松香和75%的异丙醇或酒情组成）的引出端使用部分浸入焊槽内，保持浸溃时间3土0.5S，取出待冷却后，用10倍放大镜对粘锡表面进行观察，应符合要求。其它试验规程按GB2423.28--82《电工电子产品基本环境试验规程焊试验方法》中第4,6条有关规定进行。2.3耐爆透热
2.3.1婴求
试验T，锡
变压器任一引出踏在350℃的焊相中漫溃3.5s后，应能承受表1的拉力试验而无断裂、脱落面互外观无异常现象。表1
标弥裁面观
2.3.2试验方法
相应的圆形面引出端直径
将焊槽中焊料温度预调到350士10℃，并将锡面杂质刮除，保持锡面清洁光亮，然后将引出端长度的二分之一浸入焊槽内：保持没渍时间3.5土0.55，取出待恢复1h后，沿引出端的有施加我1的拉力，施加时间为10s，试验后应符合要求。2
SJ2917-88

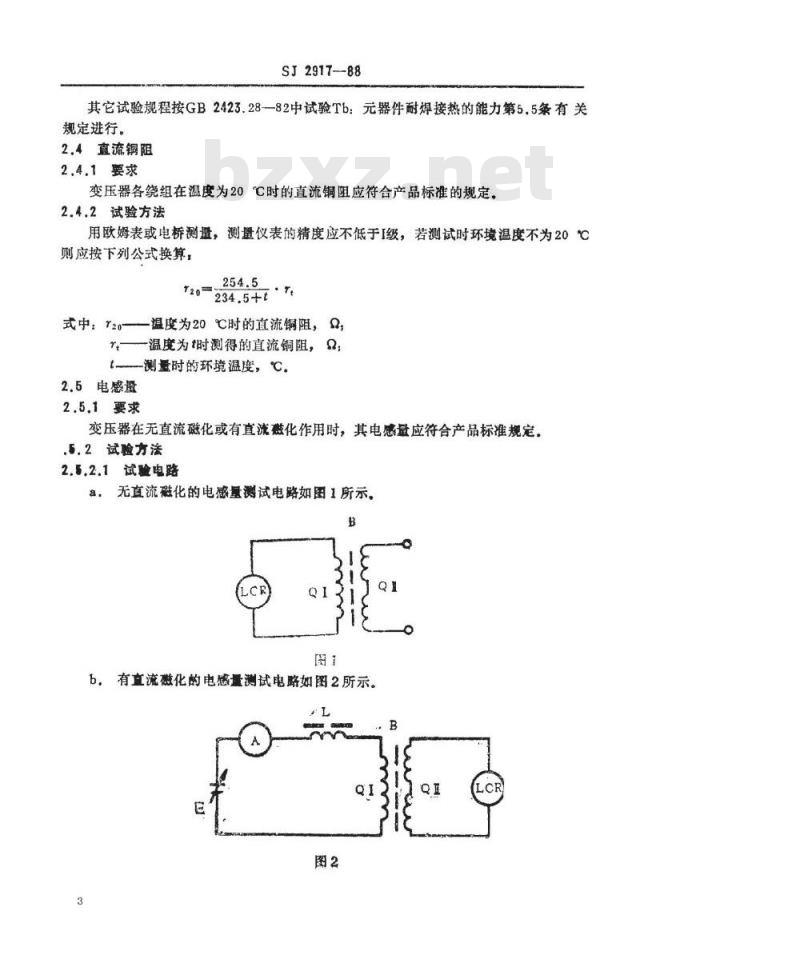

其它试验规程按GB2423.28-—82中试验Tb：元器件耐焊接热的能力第5.5条有关规定进行。
2.4直流铜阻
2,4.1要求
变压器各绕组在温度为20℃时的直流铜阻应符合产品标准的规定。2.4.2试验方法
用欧姆表或电桥测盘，测量仪表的精度应不低于级，若测试时环境温度不为20℃则应按下列公式换算，
234.5+t.r
式中：20——温度为20℃时的直流铜阻，07.温度为时测得的直流铜阻，Q；t测量时的环境温度，℃。
2.5电感量
2.5.1要求
变压器在无直流磁化或有直流化作用时，其电感盘应符合产品标准规定。.5.2试验方法
2.5.2.1试验电路
a：无直流融化的电感量测试电路如图1所示。B
b。有直流化的电感量测试电略如图2所示。图2

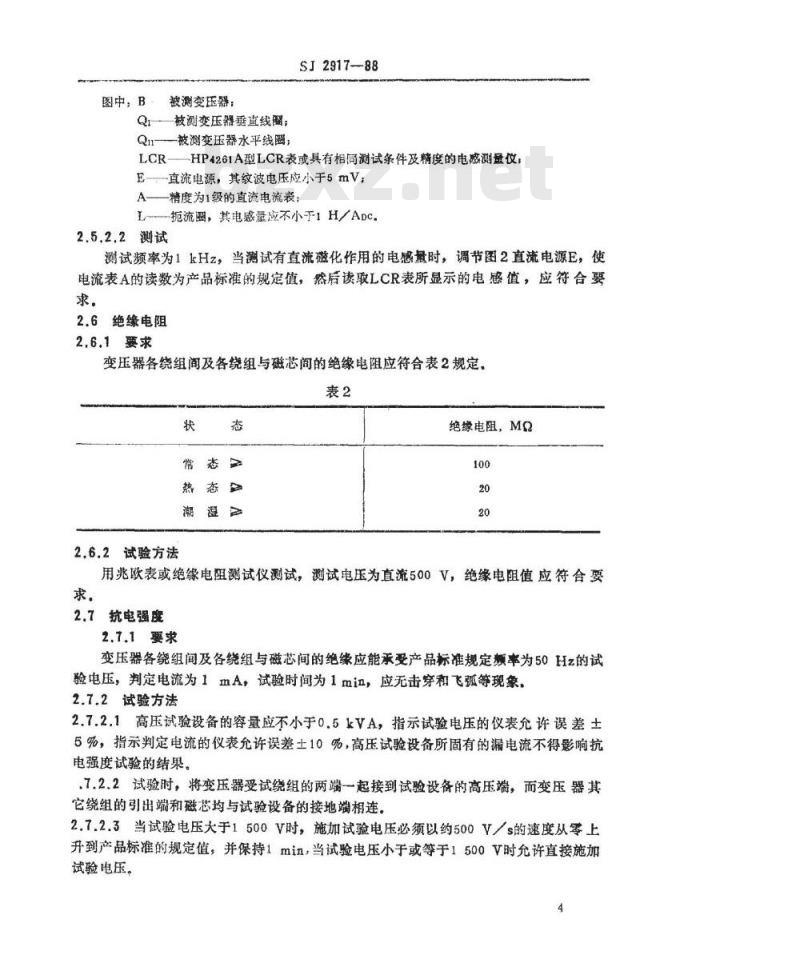

图中，B.
被测变压器；
Q—被测变压器垂直线圈；
Q1-被测变压器水平线圈；
SJ291788
LCR—HP4261A型LCR表或具有相同测试条件及精度的电感测盘仪，E—直流电源，其纹波电压应小于5mVA——精度为1级的直流电流表；L抛流圈，其电感量应不小于1H/ADC2.5.2.2测试
测试频率为1kHz，当测试有直流磁化作用的电感量时，调节图2直流电源E，使电流表A的读数为产品标准的规定值，然后读取LCR表所显示的电感值，应符合要求。
2.6绝缘电阻
2.6.1要求
变压器各绕组间及各绕组与磁芯间的绝缘电阻应符合表2规定。表2
热态？
潮湿》
2.6.2试验方法
绝缘电阻，MQ
用兆欧表或绝缘电阻测试仪测试，测试电压为直流500V，绝缘电阻值应符合要求。
2.7抗电强度
2.7.1要求
变压器各绕组间及各绕组与磁芯间的绝缘应能承受产品标准规定额率为50Hz的试验电压，判定电流为1mA，试验时间为1min，应无击穿和飞弧等现象。2.7.2试验方法
2.7.2.1高压试验设备的容量应不小于0.5kVA，指示试验电压的仪表允许误差土5%，指示判定电流的仪表允许误差土10%，高压试验设备所固有的漏电流不得影响抗电强度试验的结果。
.7.2.2试验时，将变压器受试绕组的两端一起接到试验设备的高压端，而变压器其它绕组的引出端和磁芯均与试验设备的接地端相连。2.7.2.3当试验电压大于1500V时，施加试验电压必须以约500V／s的速度从零上升到产品标准的规定值，并保持1min，当试验电压小于或等于1500V时允许直接施加试验电压。

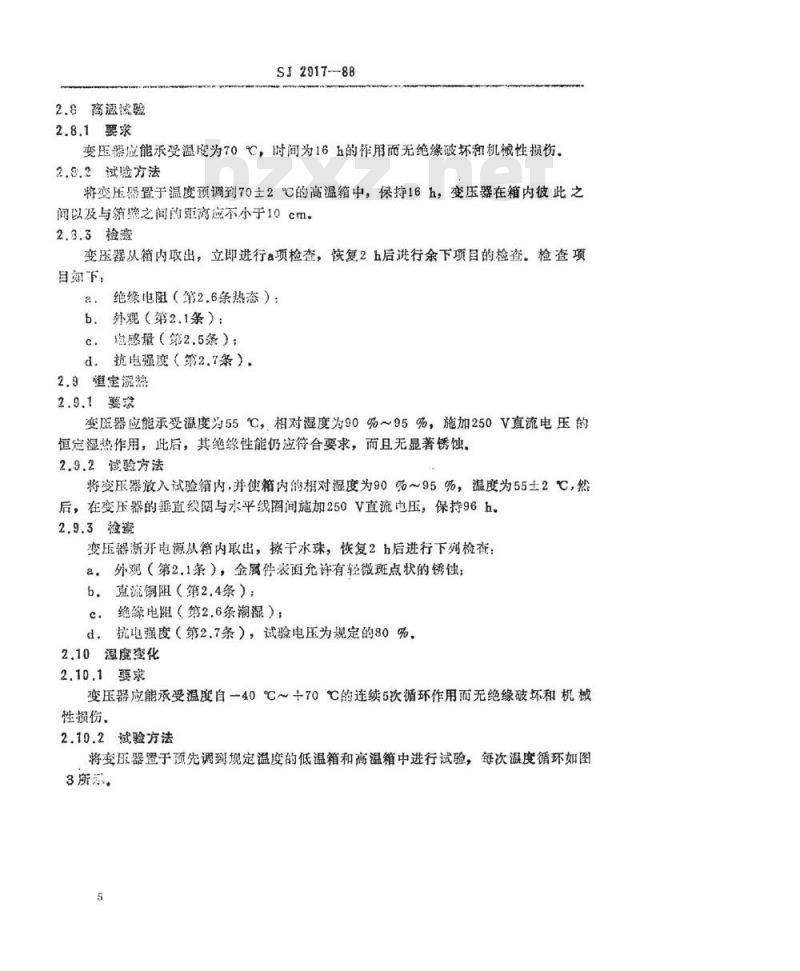

2.8高巡贷验
2.8.1要求
SJ2917---88
变压器应能承受温为70℃，时间为16五的作用而无绝缘破坏和机械性损伤，2.8.2试验方法
将变压器置于温度预调到70士2C的高温箱中，保持16h，变压器在箱内彼此之间以及与箱魔之间的距离应不小于10cm。2.3.3检
变压器从箱内取出，立即进行&项检查，恢复2五后进行余下项目的检查。检查项目如下：
绝缘电阻（第2.6条热态）：
b.外观（第2.1条）：
c，电感量（第2.5条）；
d，抗电强度（第2.7条），wwW.bzxz.Net
2.9定热
2.9.1慕家
变店器应能承受温度为55℃，相对湿度为90%～95%，施加250V直流电压的恒定湿热作用，此后，其绝缘性能仍应符合要求，而且无显著锈蚀。2.9.2试验方法
将变压器放入试验箱内，并使箱内的相对湿度为90%～95%，温度为55士2℃，然后，在变压器的垂直线圈与水平线圈间施加250V直流电压，保持96h，2.9.3检遣
变压器断开电源从箱内取出，擦于水珠，恢复2h后进行下列检查2，外观（第2.1条），金属件表面允许有轻微斑点状的锈蚀；b，直流铜阻（第2.4条）；
c.绝缘电斑（第2.6条潮湿）；
d，抗电强度（第2.7条），试验电压为规定的80%。2.10温度空化
2.10.1要求
变压器应能承受温度自一40℃~十70℃的连续5次循环作用面无绝缘破坏和机械性损伤。
2.10.2试验方法
将变压器暨于预先调到规定温度的低温箱和高温箱中进行试验，每次温度循环如图3所示。
70±2℃
25±10C
-40±3
图中，A第一次循环起点：
S2917—88
一次循环
ty高，低温持续时间各30min：
t2转换时间2~3min.
其它有关试验按GB2423.22-81《电工电子产品基本环境试验规程试验N：温度变化试验方法》中试验Na有关规定进行2.10.3检查
最后一次循环结束后，变压器从箱内取出，恢复2五，然后进行下列检查a。外观（第2.1条）：
b.电感盘（第2.5条），
c抗电强度（第2.7条）.
2.11振动
2.11.1要求
变压器应能承受频率为10~5510Hz，振幅为0.75mm的扫频循环试验，此后，其电性能应符合产品标准规定，且无机械性损伤。2.11.2试验方法
变压器在非工作状态下，按其实际工作的固定方式，牢固地固定在振动台上，并按第2，11.1款的要求，变压器在相互垂直的三个轴线上依次作10次扫频循环试验，扫频环试验的扫频速率为1oct/min。其它有关试验方法按GB2423，10--81《电工电子产品基本环境试验规程试验Fc，振动（正弦）试验方法》中有关规定进行2.11.3检查
外观（第2.1条）：
b。绕组连续性：
c：电感量（第2.5条）。
2.12包装跌落
2.12.1要求
sj2917--88
提交试验的变压器必须是以箱为单位的完整包装状态，跌落试验的高度按表3规定，试验后，受检样品电性能均应符合产品标准规定，且无机械性损伤。表3
包装箱毛重G(kg）
跌落高度，mm
2.12.2试验方法
2.12.2.1试验前准备
打开包装箱，在箱内八个项角及中部抽取10只样品，所抽样品按第2.12.3.2项进行检查，若发现有不合格品，则以合格的样品进行调换，检查合格的样品经作标记后仍放回包装箱，并按包装要求重新打包。2.12.2.2冲击面
冲击面应为质量坚硬的水平平面，在试验时不应移动和变形，可采用平整的水泥地面作为冲击面。
2.12.2.3试验
包装跌落部位如图4所示，依3（底面）—2—5—4—6（四个侧面）的顺序将包装箱各跌落一次，试验面与冲击面平行，试验面与冲击面间的距离按表3规定。试验时在初速度为零的情况下，突然释放，使包装箱自由跌落在冲击面上，在提升或释放时不应使包装箱受损。
包装箱
种击面
2.12.3检查
3%00.79707970
1678707878737
跃裕高度
sj2917—88
2.12.3.1试验后包装箱应无散包现象，2.12.3.2开箱对由第2.12.2.1项作标记的变压器作以下项目检查：外观（第2.1条），检查有无机械性损伤：a.
b.绕组连续性；
c.电感量（第2.5条），
3检验规则
3.1制造交货的变压器，应经质量检验部门检查，保证提交的变压器符合本标准的要求。
3.2变压器是否符合本标准的要求，需进行交收试验和例行试验。对贮存在不符合第4，4.1款贮存条件规定的变压器，试验前应先在正常大气条件下放置48五，3.3交收试验
3.3.1交收试验按GB2828—81《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》中一次正常检查抽样方案的规定进行，检查水平Ⅱ，交收试验项目和顺序及AQL值按表4中规定。
试验项目
外观、外形尺寸和安装尺寸
可焊性
直流铜阻
电感量
绝缘电阻(常态）
抗电强度
第2.1条
第2.2条
第2.4条
第2.5条
第2.6条
第2.7条
注：若对合格质量水平AQL值另有要求时，可经供需双方协商确定后在产品标准中规定，3.3.2交收试验不合格的批，订货方可拒收，但允许制造厂对该批产品采取措施达到合格后，与订货方协商重新进行交收试验。3.4例行试验
3.4.1例行试验半年进行一次，当连续三次试验均合格时，则例行试验允许一年进行一次，当试验结果不合格时，则应恢复到原来的定期。3.4.2当改变设计、工艺和材料因而有可能影响产品质量时，亦需进行例行试验。3.4.3例行试验的样品应从交收试验合格的批中随机抽取，数量按表5规定。3.4.4例行试验前，所有例行试验样品应按交收试验项目进行全数检查。数据载入例行试验报告。若发现有不合格品，则以合格的产品更换。不合格品的更换不作为例行试验结果的判定依据，
SJ2917-88
例行试验按表5规定的组别分组，每组按规定的频序和试验项目进行试验。表5
试验项目
耐焊接热
高温试验
恒定湿热
温度变化
包装跌落
第2.3条
第2.8条
第2.9条
第2.10条
第2.11条
第2.12条
3.4.6，表5中除B组外试验按GB2829--81《周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）》中一次正常检查抽样方案进行，判别水平，不合格质量水平RQL为40，判定数组Ac、Re为【o1]3.4.7若例行试验不合格，则该批产品判为不合格，并停止交收，对已完工的产品，由供需双方根据情况协商处理，
3.4.8根据订货方要求，制造厂可提供例行试验报告3.4.9经包装跌落试验合格的变压器允许交货外，其余试验合格的变压器不应交货。4标志、包装、运输和贮存
4,1标志
每个变压器应有清楚的标志，其内容可包括：商标（厂名）、产品型号、制造年月和质量检验部门印鉴.
4.2包装
4.2.1要求·
a，变压器应具有包装，包装用材料不应含有响产品质量的酸性、碱性或其它腐蚀性物质。
b，需长期贮存的变压器应作防潮包装。4.2.2具体包装措施由供需双方协商确定。4.2.3在变压器最外包装丧面上，应清楚地标明厂名、产品名称、产品型号、数量、重量和制造年月。
4.2.4带包装的产品的重量不应超过50kg。4.3运输
变压器在避免受到机械损伤和直接雨（雪）淋袭的条件下，可用任何运输工具运输。4.4贮存
4.4.1贮存条件
变压器应贮存在环境温度为10℃～十40℃，相对湿度为80%以下，周围无酸性、9
碱性或其它腐蚀性气体的仓库内。4.4.2贴存期
SJ2917--88
有包装的变压器贮存期为半年。a.
贮存期自造出时开始算起。
