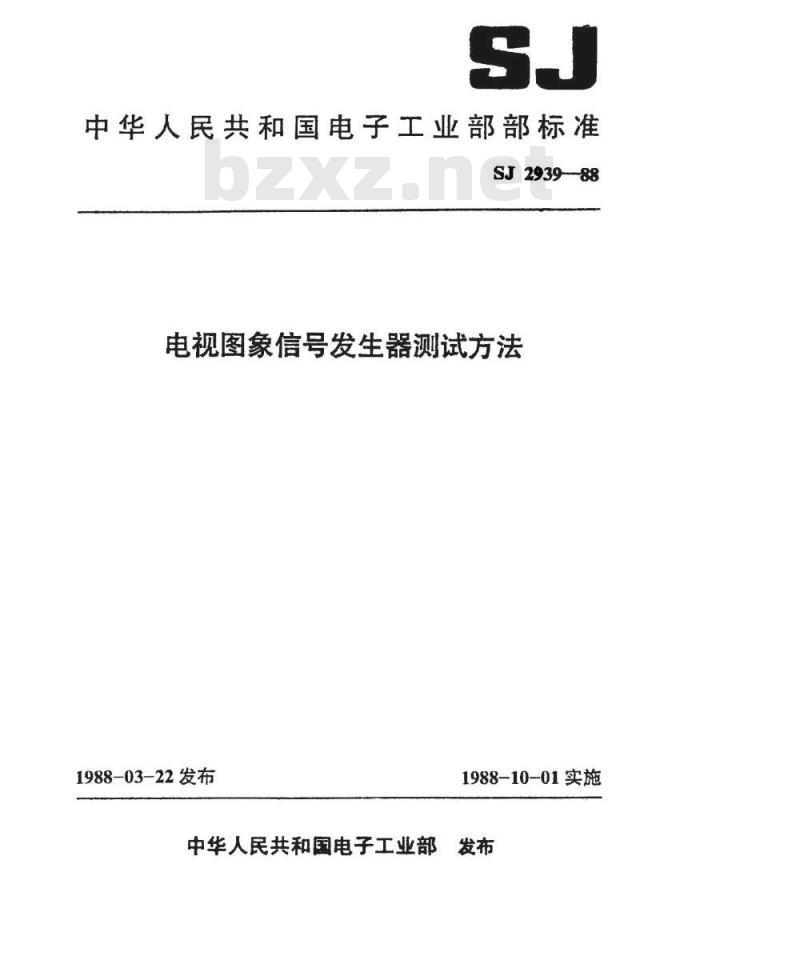

中华人民共和国电子工业部部标准SJ293988
电视图象信号发生器测试方法
1988-03-22发布
1988-10-01实施
中华人民共和国电子工业部发布中华人民共和国电子工业部部标准电视图象信号发生器测试方法

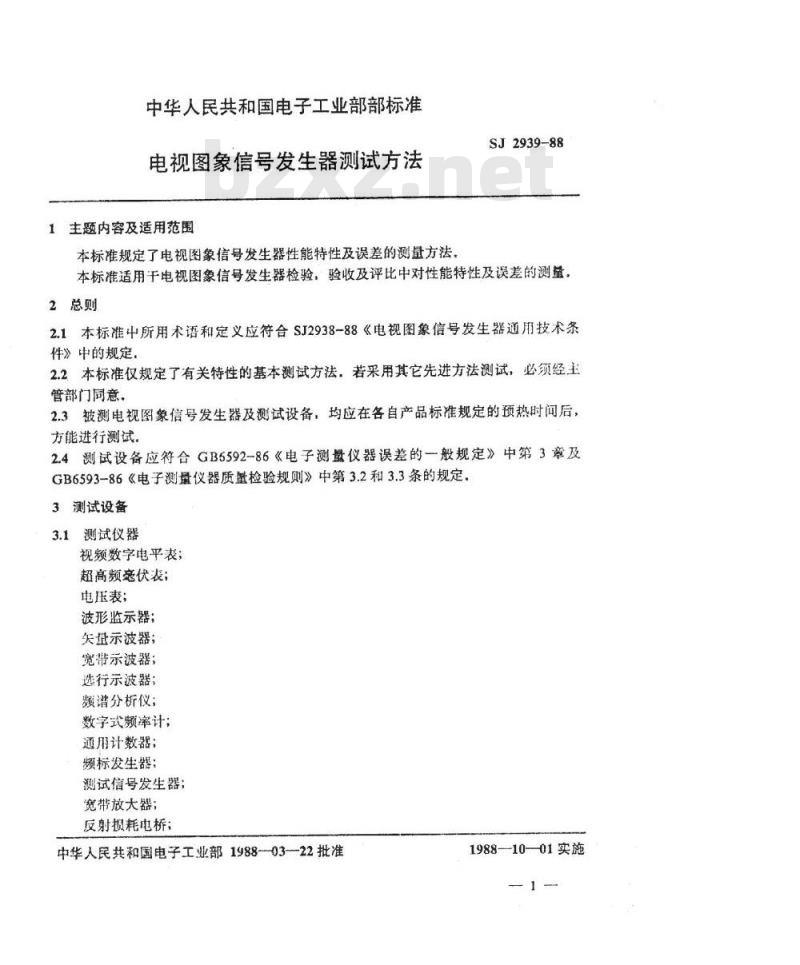

1主题内容及适用范围
本标准规定了电视图象信号发生器性能特性及误差的测量方法。SJ2939-88
本标准适用于电视图象信号发生器检验：验收及评比中对性能特性及误差的测量，2总则
2.1本标准中所用术语和定义应符合SJ2938-88《电视图象信号发生器通用技术条件》中的规定，
2.2本标准仅规定了有关特性的基本测试方法：若采用其它先进方法测试，必须经主管部门同意。
2.3被测电视图象信号发生器及测试设备：均应在各自产品标准规定的预热时间后，方能进行测试。
2.4测试设备应符合GB5592-86《电子测量仪器误差的一般规定》中第3章及GB6593-86《电子测量仪器质量检验规则》中第3.2和3.3条的规定，3测试设备
3.1测试仪器
视频数字电平表；
超高频意伏表；
电压表；
波形监示器；
失量示波器；
宽带示波器；
选行示波器；
频谱分析仪；
数字式频宰计；
通用计数器：
频标发生器：
测试信号发生器；
宽带放大器；
反射损耗电桥：
中华人民共和国电子工业部1988--03--22批准1988-10-01实施
衰减器；
场强计：
图象监视器；
电流表；
功率表.

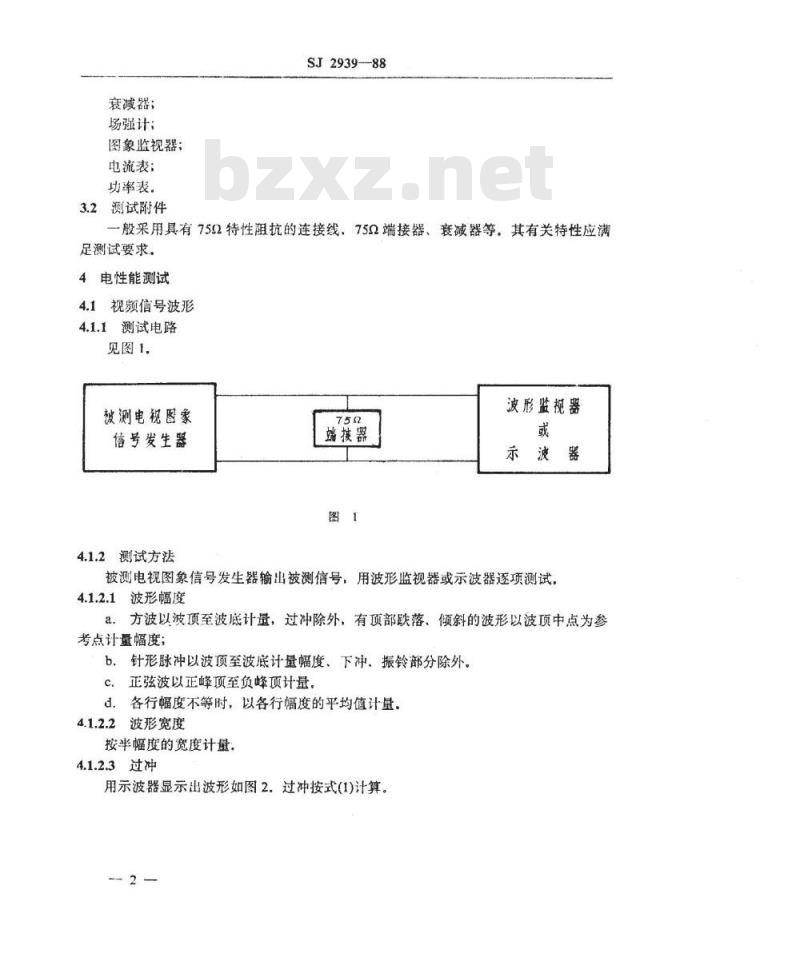

3.2测试附件
SJ2939-88
一般采用具有752特性阻抗的连接线、75Q端接器、衰减器等。其有关特性应满足测试要求。
4电性能测试
4.1视频信号波形
4.1.1测试电路
见图1。
被测电视图象
信号发生器
4.1.2测试方法
端换器
波形监视器
示波器
被测电视图象信号发生器输出被测信号，用波形监视器或示波器逐项测试，波形幅度
方波以波顶至波底计量，过冲除外，有顶部跌落、倾斜的波形以波顶中点为参考点计量幅度；
针形脉冲以波顶至波底计量幅度、下冲、振铃部分除外。b.
正弦波以正峰项至负峰项计量。各行幅度不等时，以各行幅度的平均值计量。d.
波形宽度
按半幅度的宽度计量
4.1.2.3过冲

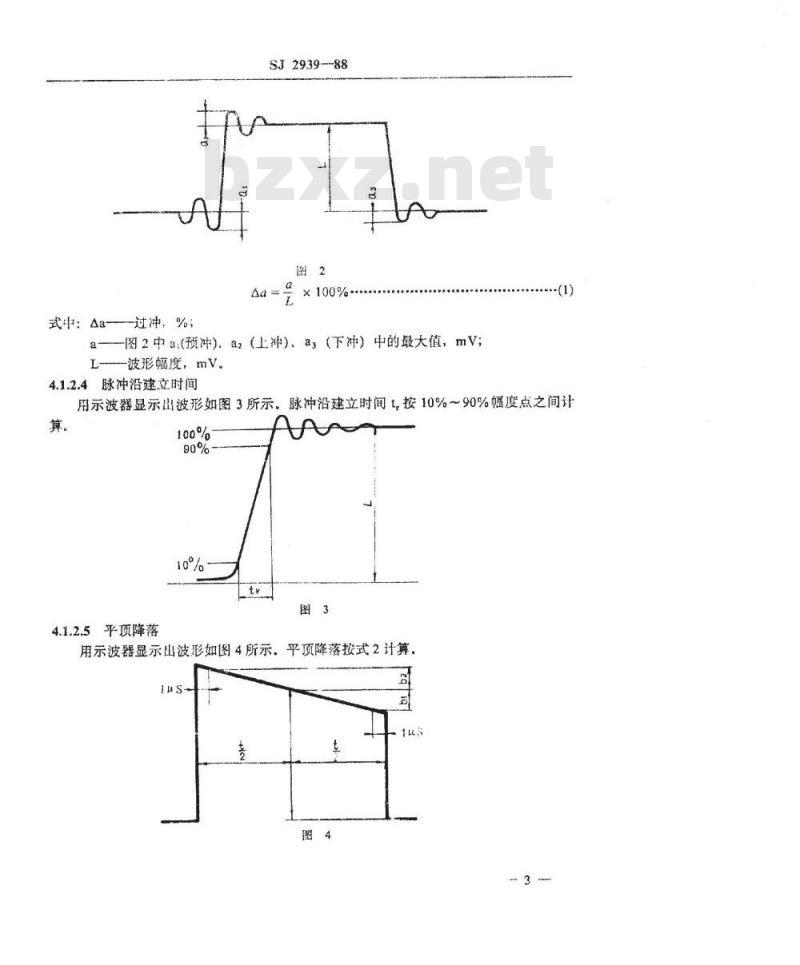

用示波器显示出波形如图2.过冲按式（1)计算。式中：a-过冲，%；
$32939--88
×100%
a—图2中a(预冲)、az（上冲)、a，（下冲）中的最大值，mV;L-波形幅度，mV.
4.1.2.4脉冲沿建立时间
用示波器显示出波形如图3所示，脉冲沿建立时间t，按10%~90%幅度点之间计算。
4.1.2.5平顶降落

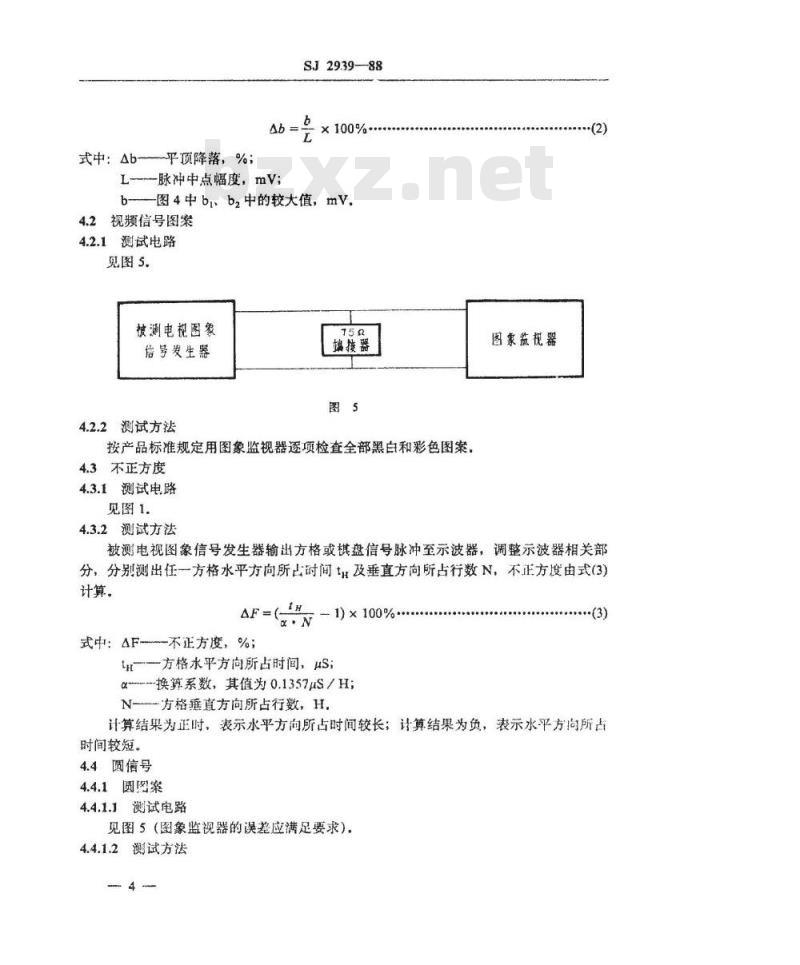

用示波器显示出波形如图4所示。平顶降落按式2计算。AS-
式中：4b平顶降落，%；
L脉冲中点幅度，mV;
SJ29.39—88
b-图4中b、b,中的较大值，mV
4.2视频信号图案
4.2.1测试电路
技测电视图象
信号发生器
4.2.2测试方法
端接器
按产品标准规定用图象监视器逐项检查全部黑自和彩色图案，4.3不正方度
4.3.1测试电路
4.3.2测试方法
图家监视器
被测电视图象信号发生器输出方格或棋盘信号脉冲至示波器，调整示波器相关部分，分别测出任一方格水平方向所占时间及垂直方向所占行数N，不正方度由式（3）计算。
式中：△F---不正方度，%；
1)×100%..
t—方格水平方向所占时间，uS;α换第系数，其值为0.1357uS/H；N--方格垂直方向所占行数，H
计算结果为正时，表示水平方向所占时闻较长；计算结果为负，表示水平方向所占时间较短。
4.4圆信号
4.4.1圆网案
4.4.1.1测试电路
见图5（图象监视器的误差应满足要求），4.4.1.2测试方法
SJ293988
测圆图案应位于监视器屏幕中心，且无明显畸变圆图案有明显畸变时，可用下述方法测试圆信号在畸变处的弦长，取其中误差最大值为弦长误差
按图6接线
披测电视图象
信号发生器
视频数宇电平表
波形监视器
选行示波器
图象监规器
电视图象信号发生器输出圆信号，视频数字电平表配合图象监视器找出待测行，由波形监示器或选行示波器选出带标志行的圆信号波形，测出其时间宽度，即为弦长，用式(4)计算相对误差：
αN/1-(1-此内容来自标准下载网
式中：x一水平弦长的相对误差，%；ts实测圆信号在集行的弦长，uS;N
实测圆垂直方向所占行数，H；
×100%
n-从圆项部到所测行区间圆图案所占行数，H；换算系数，其值同公式(3)中的α。4.4.2圆直径
4.4.2.1测试电路
·（4
该测电视图象
培号发生器
4.4.2.2测试方法
SJ2939-88
视频数字电平表
用视频数字电平表测出垂直方向直径所占行数N4.4.3垂直方向直径与水平方向直径的相对误差，4.4.3.1测试电路
见图1及图7.
4.4.3.2测试方法
图象监视器
波形监视器或示波器测出信号水平方向直径所占时间tp，用视频数字电平表测出垂直方向直径所占行数：用式（5)计算相对误差。da(tp
-1) × 100%.
式中：5一一水平直径与垂直直径的相对误差，%；t—实测国水平方向直径所占时间，μS;一实测测诉直方向直径所占行数，H，N
α换算系数，其值同公式(3)中的α。4.5十字线交点误差
4.5.1垂直方向误差
4.5.1.1测试电路
见图7或图1
4.5.1.2测试方法
被测电视图象信号发生器输出十字线信号，用视频数字电平表或选行示波器测山水平线所在行数，按式(6)计算垂直方向的误差。Adv=167-N....
式中：4dV-十字线交点垂直误差，H；N—一水平线所在行数，H.
4.5.2水平方向误差。
4.5.2.1测试电路
4.5.2.2测试方法
SJ2939—88
被测电视图象信号发生器输出十字线信号，用波形监视器或示波器测出垂直线距行同步脉冲前沿时间t，按式(7)计算水平方向的误差Ad=(
1×100%
式中：Ad十字线交点水平误差，%;t一垂直线脉冲距行同步脉冲前沿时间，uS;SH--电气中心的水平位置，其值为36.5uS.4.6阶梯信号非线性失真
4.6.1测试方法-
4.6.1.1测试电路
4.6.1.2测试方法
被测电视图象信号发生器输出阶梯波信号，逐阶测试电平，得到各台阶幅度值，然后按式(8)计算阶梯信号非线性失真，Amax-Amin
式中：AA—阶梯信号非线性失真，%，Amax-最大台阶幅度，mV;
Amin-最小台阶幅度，mV;
4.6.2测试方法二
4.6.2.1测试电路
技测电视图象
信号发生器
4.6.2.2测试方法
微分网络
示波器
·（8
用微分网络将被测电视图象信号发生器输出的阶梯波信号变成尖脉冲串（9)，再用示波器测出尖脉冲串的最大值和最小值，阶梯信号非线性失真由式(9)计算。SJ2939—88
Bmax-Bmin
×100%
式中：△A一阶梯信号非线性失真，%；Bmax-尖脉冲最大幅值，mV;
一尖脉冲最小幅值，mV
当两种方法测试结果不一致时，以第一种方法为准。4.7视频、音频频率
4.7.1测试电路
见图10.
被测电视图家
信号发生器
通用示波器
频率计
被测电视图象信号发生器测试点按企业标准规定，在通用计数器或频率计上读出所测频率，
通常情况下，行频、场频、副载波频率以及图象载频与伴音载频频距均采用此法测量.
如果采用测周期的方法，则按式(10)计算频率。f
式中：—频率，Hz
T——周期，S.
4.8清晰度线
4.8.1频率
4.8.1.1测试电路
4.8.1.2测试方法
被测电视图象信号发生器输出清晰度线信号，测出各波群周期，按式（10）计算频8
率，误差由式(11)计算
SJ2939-88
-1)×100%
式中：4f清晰度线频率误差，%；f,—清晰度线各段频率约定真值，MHz一清晰度线各段频率值，MHz
4.8.2.1测试电路
4.8.2.2测试方法
被测电视图象信号发生器输出清晰度线信号，用波形监视器或示波器测出各波群幅度的最大值和最小值，然后按式(12)、式(13)分别计算幅度的正误差和负误差Umax
式中：AU
幅度的正误差，%；
AU，幅度的负误差，%：
一波群最大幅值，mV;
Umin—波群最小幅值，mV
4.9色同步信号相位
4.9.1测试电路
见图11.
被测电视图象
信号发生器
4.9.2测试方法
1×100%
1)×100%
端接器
失量示波器
以U分量为基准测色同步相位，无U分量输出的，允许用测N行、P行的色同步夹角的方法，即将色同步矢量调至对称于矢量示波器U轴，然后测N行或P行色同步失量误差。
4.10彩色色度相位
4.10.1测试电路
见图11.
4.10.2测试方法
SJ2939-88
有U分输出的，以U分量为基准测色度相位，无U分量输出的，以色同步为基准测色度相位，
4.11反射损耗
4.11.1测试电路
见图12.
测试信号发生器
4.11.2测试方法
表减器
反射提耗
波形监视器
示波器
校测电视图象
信号发生器
被测电视图象信号发生器不输出图象信号（必须通电），由测试信号发生器输出0～6MHz的多波群信号（频域法时）或2T脉冲信号（时域法时）给衰减器、通过衰减器、反射损耗电桥、波形监视器（或示波器）测出6MH，带宽内的反射损耗值，以小值为其反射损耗值。
当反射损耗与频率无关时，两种方法结果在数量上相同，当两种方法测量结果不一致时，以频域法为准，
4.12射频信号
4.12.1射频频率
4.12.1.1测试方法
测试电路见图13(α），利用宽带放大器作中间放大，然后用数字频率计测放大后的图象信号载频，如果数字频率计灵敏度足够，也可用数字频率计直接对电视图象信号发生器进行频率测试。
测试时，图象信号发生器不加图象、伴音调制。此方法适应直接调制方式的电视图象信号发生器。10
披测电视图象
信号发生器
披测电视图象
信号发生器
数字式频率计
4.12.1.2测试方法二
SJ293988
宽带放大器
频标发生器
数字式频率计
频谱分析仪
测试电路见图13(b)，用频谱分析仪测电视图象信号发生器图象载频，并通过频标发生器（或其它高频信号发生器）产生相应的VHF、UHF振荡信号与被测信号同时输人频谱分析仪进行比较，调频标发生器频率，使比较信号与被测信号谱线重合，用数字频率计测比较信号的频率，即代表被测信号频率。此方法适应于多种调制方式的电视图象信号发生器。4.12.2幅度
4.12.2.1测试条件
电视图象信号发生器不加图象，伴音调制，频道放置按产品标准规定的频段范围或频道、
