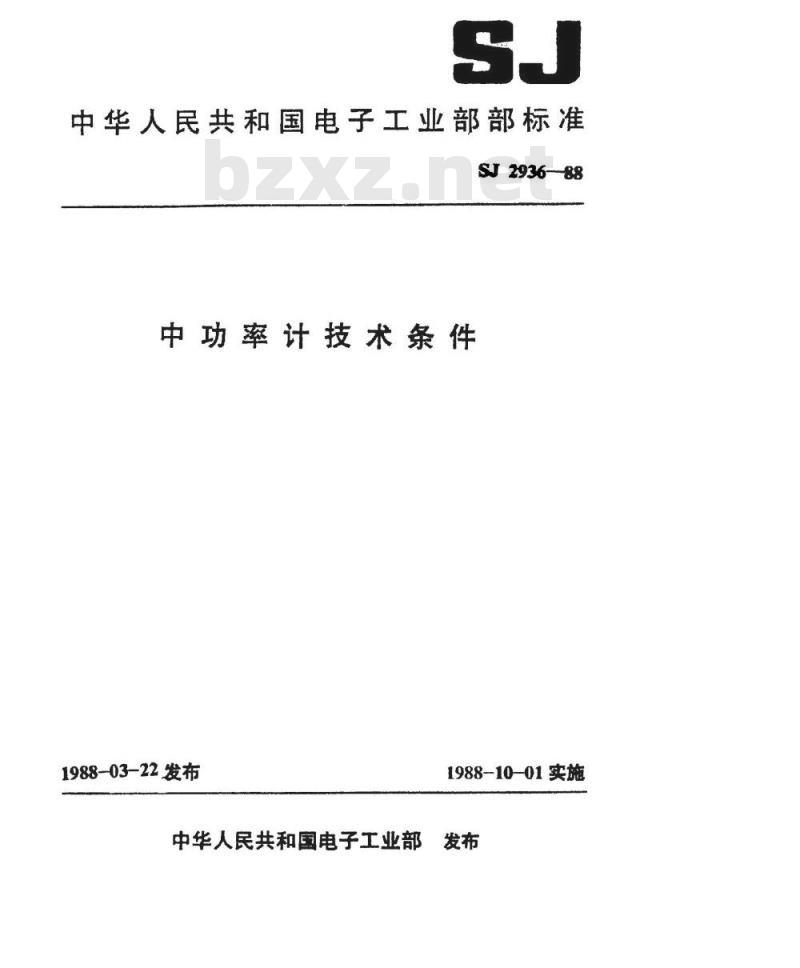

【电子行业标准(SJ)】 中功率计技术条件

中华人民共和国电子工业部部标准SJ2936-88
中功率计技术条件
1988-03-22发布
1988-10-01实施
中华人民共和国电子工业部

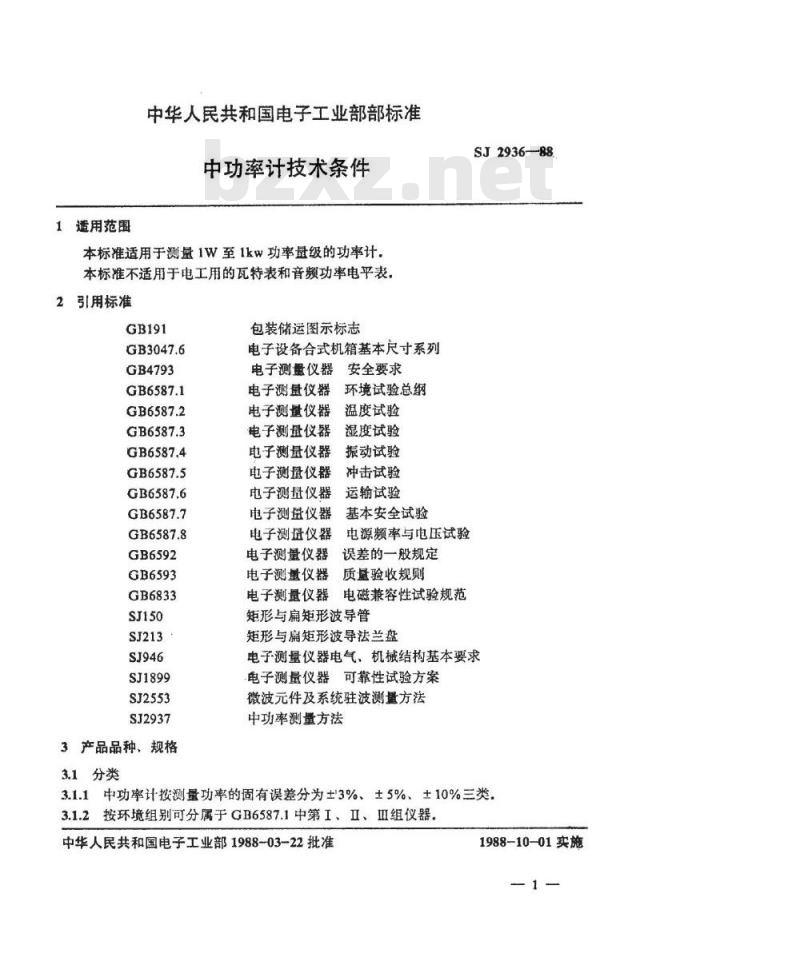

1适用范围
中华人民共和国电子工业部部标准中功率计技术条件
本标准适用于测量1W至1kw功率量级的功率计，本标准不适用于电工用的瓦特表和音频功率电平表。2引用标准
GB4793
GB6592
GB6593
GB6833
SJ1899
SJ2553
SJ2937
3产品品种、规格
3.1分类
包装储运图示标志
电子设备合式机箱基本尺寸系列电子测量仪器安全要求
环境试验总纲
电子测量仪器
电子测垃仪器
电子测量仪器
电子测量仪器
电子测量仪器
电子测量仪器
电子测盘仪器
电子测盘仪器
电子测量仪器
电子测量仪器
温度试验
湿度试验
振动试验
冲击试验
运输试验
基本安全试验
电源频率与电压试验
误差的一般规定
质验收规则
电子测量仪器电磁兼容性试验规范矩形与扁矩形波导管
矩形与扁矩形波导法兰盘
SJ2936-88
电子测量仪器电气、机械结构基本要求电子测量仪器可靠性试验方案
微波元件及系统驻波测量方法
中功率测量方法
3.1.1中功率计按测量功率的固有误差分为±3%、±5%、±10%三类3.1.2按环境组别可分属于GB6587.1中第I、Ⅱ、Ⅲ组仪器，中华人民共和国电子工业部1988-03-22批准1988-10-01实施

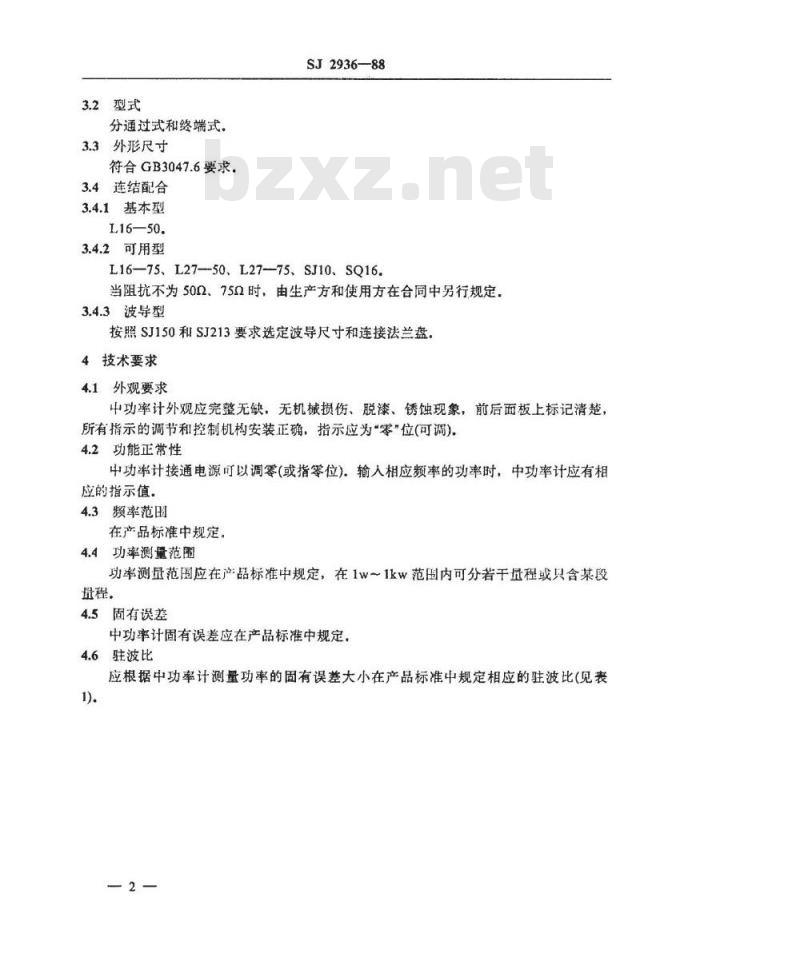

3.2型式
分通过式和终端式。
3.3外形尺寸
符合GB3047.6要求。
3.4连结配合
3.4.1基本型
L16—50
3.4.2可用型
SJ2936—88
L16—75、L27-50、L27-75、SJ10、SQ16当阻抗不为502、752时，由生产方和使用方在合同中另行规定，3.4.3波导型
按照SJ150和SJ213要求选定波导尺寸和连接法兰盘。4技术要求
4.1外观要求
中功率计外观应完整无缺，无机械损伤、脱漆、锈蚀现象，前后面板上标记清楚，所有指示的调节和控制机构安装正确，指示应为“零”位(可调)。4.2功能正常性
中功率计接通电源可以调零（或指零位.输入相应频率的功率时，中功率计应有相应的指示值.
4.3频率范围
在产品标准中规定，
功率测量范围
功率测量范围应在产品标准中规定，在1w~1kw范围内可分若干量程或只含某段量程。
4.5固有误差
中功率计固有误差应在产品标准中规定。4.6驻波比
应根据中功率计测量功率的固有误差大小在产品标准中规定相应的驻波比（见表1).
固有误差
稳定度
SJ2936—88

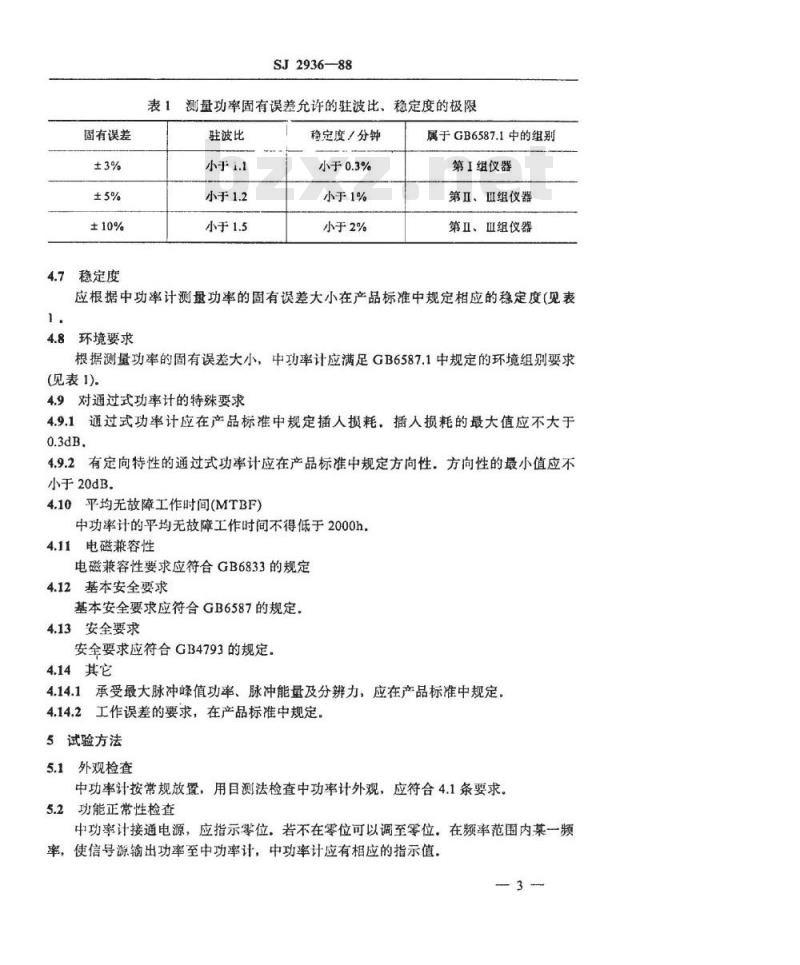

表1测量功率固有误差允许的驻波比、稳定度的极限驻波比
小于1.1
小于1.2
小于1.5
稳定度！分钟
小于0.3%
小于1%
小于2%
属于GB6587.1中的组别
第I组仪器
第Ⅱ、Ⅱ组仪器
第Ⅱ、Ⅲ组仪器
应根据中功率计测量功率的固有误差大小在产品标准中规定相应的稳定度（见表1
环境要求
根据测量功率的固有误差大小，中功率计应满足GB6587.1中规定的环境组别要求(见表1)。
4.9对通过式功率计的特殊要求
4.9.1通过式功率计应在产品标准中规定插人损耗，插人损耗的最大值应不大于0.3dB.
4.9.2有定向特性的通过式功率计应在产品标准中规定方向性，方向性的最小值应不小于20dB
4.10平均无故障工作时间（MTBF）中功率计的平均无故障工作时间不得低于2000h，4.11电磁兼容性
电磁兼容性要求应符合GB6833的规定4.12基本安全要求
基本安全要求应符合GB6587的规定，4.13安全要求
安全要求应符合GB4793的规定，4.14其它
4.14.1承受最大脉冲峰值功率、脉冲能量及分辨力，应在产品标准中规定，4.14.2工作误差的要求，在产品标准中规定。5试验方法
5.1外观检查
中功率计按常规放置，用目测法检查中功率计外观，应符合4.1条要求。5.2功能正常性检查
中功率计接通电源，应指示零位。若不在零位可以调至零位。在频率范围内某一频率，使信号源输出功率至中功率计，中功率计应有相应的指示值。3

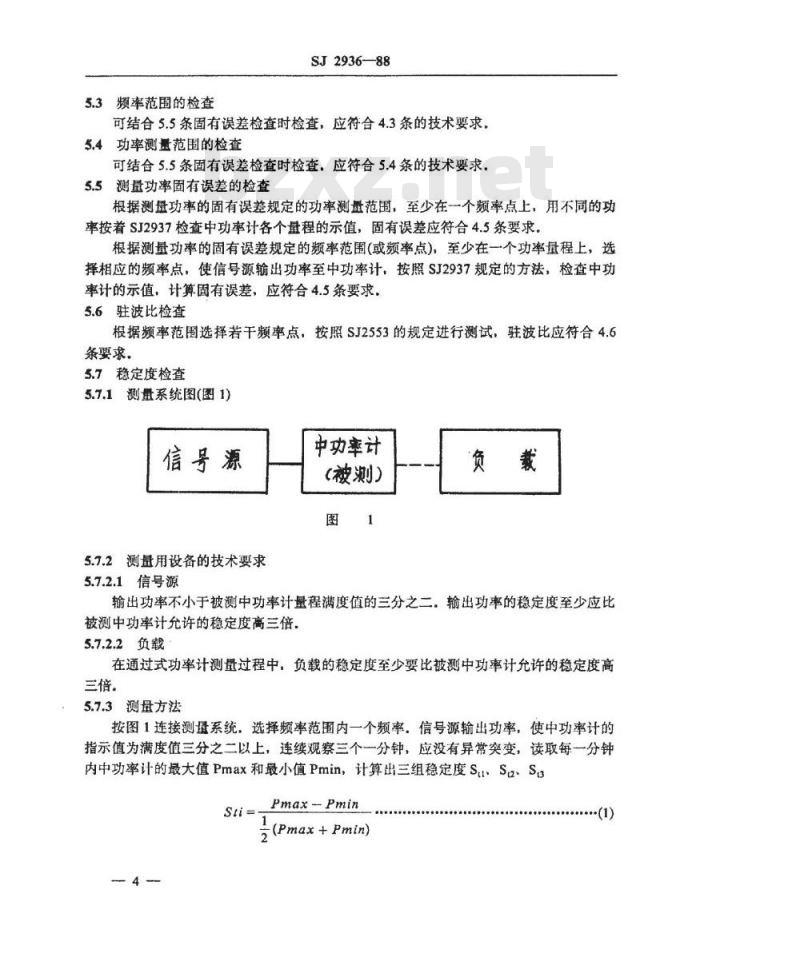

5.3频率范围的检查
SJ2936-88
可结合5.5条固有误差检查时检查，应符合4.3条的技术要求，功率测量范围的检查
可结合5.5条固有误差检查时检查。应符合5.4条的技术要求，测量功率固有误差的检查
根据测量功率的固有误差规定的功率测量范围，至少在一个频率点上，用不同的功率按着SJ2937检查中功率计各个量程的示值，固有误差应符合4.5条要求根据测量功率的固有误差规定的频率范围（或频率点），至少在一个功率量程上，选择相应的频率点，使信号源输出功率至中功率计，按照SJ2937规定的方法，检查中功率计的示值，计算固有误差，应符合4.5条要求，5.6驻波比检查
根据频率范围选择若干频率点，按照SJ2553的规定进行测试，驻波比应符合4.6条要求，
5.7稳定度检查
5.7.1测量系统图(图1)
信号源
5.7.2测盘用设备的技术要求
5.7.2.1信号源
中功率计
(被测)
输出功率不小于被测中功率计量程满度值的三分之二。输出功率的稳定度至少应比被测中功率计允许的稳定度高三倍5.7.2.2负载
在通过式功率计测量过程中，负载的稳定度至少要比被测中功率计允许的稳定度高三倍。
5.7.3测量方法
按图1连接测量系统：选择频率范围内一个频率，信号源输出功率，使中功率计的指示值为满度值三分之二以上，连续观察三个一分钟，应没有异常突变，读取每一分钟内中功率计的最大值Pmax和最小值Pmin，计算出三组稳定度St1、S2、St3Sti:
Pmax-Pmin
(Pmax+Pmin)
式中：Su
稳定度：i=1，2，3;
一功率最大示值：
Pmin-功率最小示值
SJ2936-88
稳定度S.应符合4.7条技术要求。5.8通过式功率计插人损耗的检查5.8.1测量系统图(图2)
信号源
衰减器
5.8.2测量用设备的主要技术要求5.8.2.1信号源
功率稳定度小于10-2/10min。
5.8.2.2衰减器
衰减量大于10dB，驻波比小于1.15.8.2.3功率计
分辨力优于1%，驻波比小于1.1.5.8.3测量方法
通过式功率计
(被测)
功率计
根据频率范围选择若干频率点(不少于三个)，按图2连接测量系统。调整信号源频率并输出功率，读功率计示值P，保持信号源不变，去掉通过式功率计，使衰减器的A端和功率计B端相接，读功率计示值P2，计算插人损耗AP1
Ai=101g
式中：A插入损耗
P,—-功率计示值；
P-功率计示值，
Ai应符合4.9.1条要求，
5.9通过式功率计方向性检查
5.9.1测量系统图（图3a，图3b）（2)
信号源
信号源
环流器
耦合器
指示功率计
5.9.2测盘用设备的主要技术要求5.9.2.1负载
驻波比小于1.05.
5.9.2.2指示功率
分辨力优于1%。
5.9.2.3定向揭合器
主线驻波比小于1.05.
5.9.2.4环流器
驻波比小于1.2。
5.9.3测量方法
SJ2936-88
通过式功率计
入射(被测反射
通过式功率计
(被测)
a.具有双向指示功能的功率计，按图3a连接测量系统。根据中功率计的频率范围，选择若干频率点（不少于三个），调整信号源频率，并输出功率，同时读取示值P，和P则方向性的计算公式为
D=101g
一方向性；
式中·D一
P一人射功率；
P反射功率。bZxz.net
计算结果应符合4.9.2条要求，
SJ2936--88
b.只指示一个方向功率的通过式功率计，则按图3b连接测量系统，根据中功率计的频率范围，选择着干频率点（不少于三个），调整信号源频率，并输出功率，同时读取指示功率计示值P。和被测中功率计示值P,；去掉信号源功率，将被测功率计A、B端在系统中反过来接，然后信号源输出功率，使指示功率计值仍为P，读取此时的示值P2：则方向性D的计算公式为
式中：D——方向性；
P—功率示值，
D=10gP
计算结果应符合4.9.2条要求
5.10平均无故障工作时间的检查按照SJ1889有关规定进行抽样试验，所测的平均无故障工作时间应符合4.10条要求。
5.11电磁兼容性检查
按照GB6833规定进行试验，测试结果应符合4.11条要求，5.12基本安全要求检查
按照GB6587.7规定进行基本安全试验，测试结果应符合4.12条要求，5.13安全要求检查
按照GB4793规定进行试验，试验结果应符合4.13条要求。5.14其它
5.14.1承受最大脉冲峰值功率，脉冲能最，分辨力的检查按产品标准中规定的试验方法进行测试，测试结果应符合4.14.1条要求，5.14.2工作误差的检查
按照GB6592规定，在额定工作条件下进行检查，其结果应符合4.14.2条要求，5.15环境要求检查
中功率计的环境试验按照GB6587.2GB6587.6和GB6587.8六项标准规定进行，6质量检验规则
6.1中功率计质量检验规则应符合GB6593的规定。6.2鉴定检验
中功率计应按照GB6593的规定进行鉴定检验，鉴定检验项目如表2。质量一致性检验
中功率计应按照GB6593的规定进行质盘一致性检验，质量一致性检验项目如表2.
SJ2936—88
非赢多乐
目序号
7标志、包装、运输、贮存及其它7.1标志
SJ293688
应符合SJ946有关规定。包装标志应符合GB191有关规定，7.2包装
应在产品标准中规定包装要求及随中功率计配带的文件（如产品合格证，技术说明书等，
7.3运输
装在包装箱内的中功率计，应符合飞机、火车、汽车、船舶等交通工具的运输要求。但在运输过程中应避免雨淋和机械损伤。7.4贮存
包装好的中功率计，应贮存在通风、干煤、无酸碱和其它腐蚀性气体的库房内存放六个月的中功率计应打开包装箱对外观及功能正常性进行检查，应符合4.1条，4.2条规定的要求，
7.5使用保修期
自用户收到中功率计之日起，十八个月为使用保修期。在此期间，凡用户遵守运输、贮存和使用规则而质低于产品标准规定的产品，生产方负责无偿修复或更换，在产品废型后五年内生产方仍应供应必要的维修备件，附加说明：
本标准由电子工业部第十四研究所负责起草，
