【电子行业标准(SJ)】 阻燃电视高压线

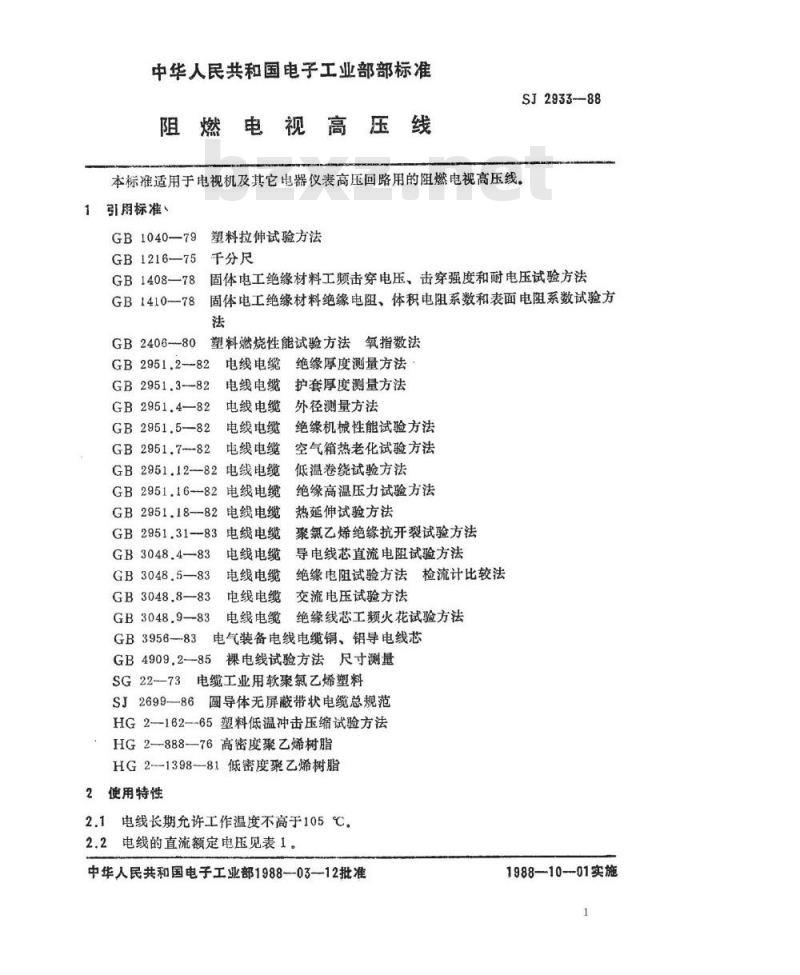

中华人民共和国电子工业部部标准阻燃电视高压线
SJ2933—88
本标准适用于电视机及其它电器仪表高压回路用的阻燃电视高压线。1引用标准
GB1040—79
GB1216—75
GB1408—78
GB1410--78
GB2406---80
塑料拉伸试验方法
千分尺
固体电工绝缘材料工频击穿电压、击穿强度和耐电压试验方法固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻系数试验方法
塑料燃烧性能试验方法氧指数法GB 2951.2--82
GB2951.3--82
GB 2951.4—82
GB 2951,5-82
GB2951.7--82
电线电缆
电线电缆
电线电缆
电线电缆
电线电缆
GB2951.12-82电线电缆
GB2951.16-82电线电缆
GB2951.18--82电线电缆
GB2951.31-83电线电缆
GB3048.4—83
GB3048.5—83
GB3048.883
GB3048.9—83
GB3956--83
电线电缆
电线电缆
电线电缆
电线电缆
绝缘厚度测量方法
护套厚度测量方法
外径测量方法
绝缘机械性能试验方法
空气箱热老化试验方法
低温卷绕试验方法
绝缘高温压力试验方法
热延伸试验方法
聚氯乙烯绝缘抗开裂试验方法
导电线芯直流电阻试验方法
绝缘电阻试验方法检流计比较法交流电压试验方法
绝缘线芯工频火花试验方法
电气装备电线电缆铜、铝导电线芯GB4909.2-85
5裸电线试验方法尺寸测量
SG22--73电缆工业用软聚氯乙烯塑料SJ2699-—86圆导体无屏蔽带状电缆总规范HG2-162--65塑料低温冲击压缩试验方法HG2888-76高密度聚乙烯树脂
HG21398—81低密度聚乙烯树脂
2使用特性
2.1电线长期允许工作温度不高于105℃，2.2电线的直流额定电压见表1。中华人民共和国电子工业部1988-03—12批准1988-10-01实施

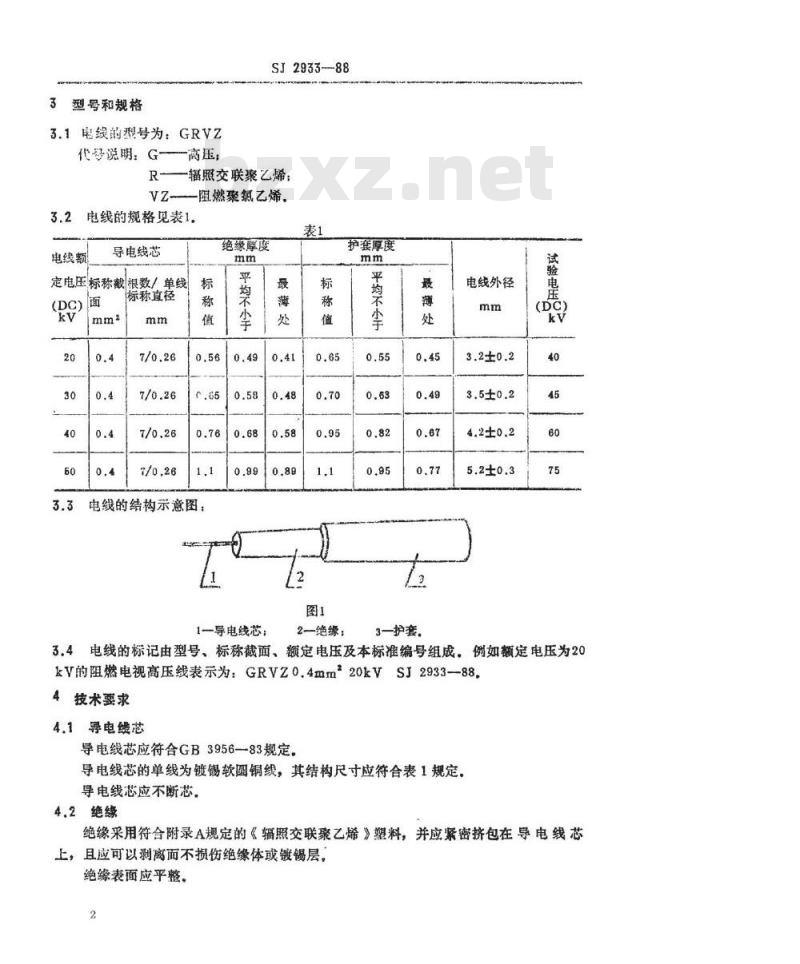

3型号和规格
3.1电线的型号为：GRVZ
代号说明：G高压；
SJ2933-88
R——辐照交联聚乙烯：
一阻燃聚氯乙烯，
电线的规格见表1。
电线额
导电线芯
定电压标称截根数/单线
标称直径
绝缘厚度
平均不小于
电线的结构示意图：
1一导电线芯：
护套厚度
2-绝缘；
平均不
3一护套.
电线外径
诚验电压
3.4电线的标记由型号、标称截面、额定电压及本标准编号组成。例如额定电压为20kV的阻燃电视高压线表示为：GRVZ0.4mm220kVSJ2933-884技术要求
4.1导电线芯
导电线芯应符合GB3956-83规定，导电线芯的单线为镀锡软圆铜线，其结构尺寸应符合表1规定。导电线芯应不断芯。
4.2绝缘
绝缘采用符合附录A规定的《辐照交联聚乙烯》塑料，并应紧密挤包在导电线芯上，且应可以剥离而不损伤绝缘体或镀锡层。绝缘表面应平整。
SJ2933-88

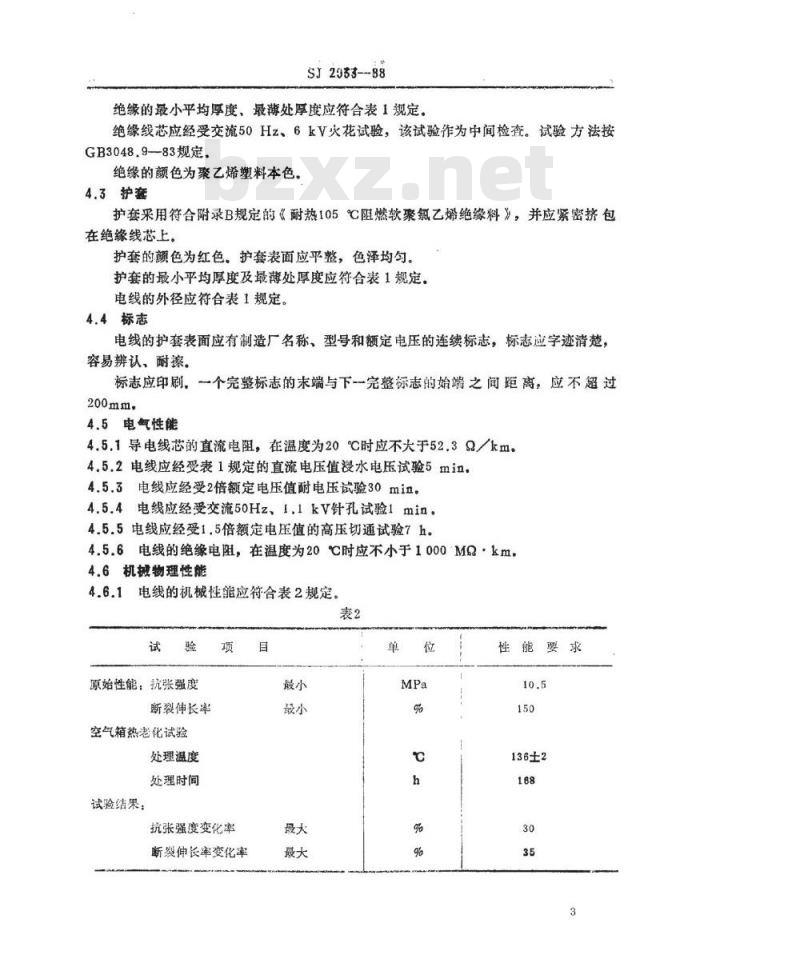

绝缘的最小平均厚度、最薄处厚度应符合表1规定。绝缘线芯应经受交流50Hz、6kV火花试验，该试验作为中间检查。试验方法按GB3048.9--83规定，
绝缘的颜色为聚乙烯塑料本色。4.3护套
护套采用符合附录B规定的《耐热105℃阻燃软聚氛乙烯绝缘料》，并应紧密挤包在绝缘线芯上。
护套的颜色为红色。护套表面应平整，色泽均匀。护套的最小平均厚度及最薄处厚度应符合表1规定。电线的外径应符合表1规定。
4.4标志
电线的护套表面应有制造厂名称、型号和额定电压的连续标志，标志应字迹清楚，容易辨认，耐擦。
标志应印刷，一个完整标志的末端与下一完整标志的始端之间距离，应不超过200mm.
4.5电气性能
4.5.1导电线芯的真流电阻，在温度为20℃时应不大于52.39km，4.5.2电线应经受表1规定的直流电压值浸水电压试验5min。4.5.3电线应经受2倍额定电压值耐电压试验30min。4.5.4电线应经受交流50Hz、1.1kV针孔试验1min。4.5.5电线应经受1.5倍额定电压值的高压切通试验7h。4.5.6电线的绝缘电阻，在温度为20℃时应不小于1000M8·km，4.6机撼物理性能
4.6.1电线的机械性能应符合表2规定。表2
原始性能，抗张强度www.bzxz.net
断裂伸长率
空气箱热老化试验
处理温度
处理时间
试验结果：
抗张强度变化率
断裂伸长率变化率
性能婴求
136±2
SJ2935-88

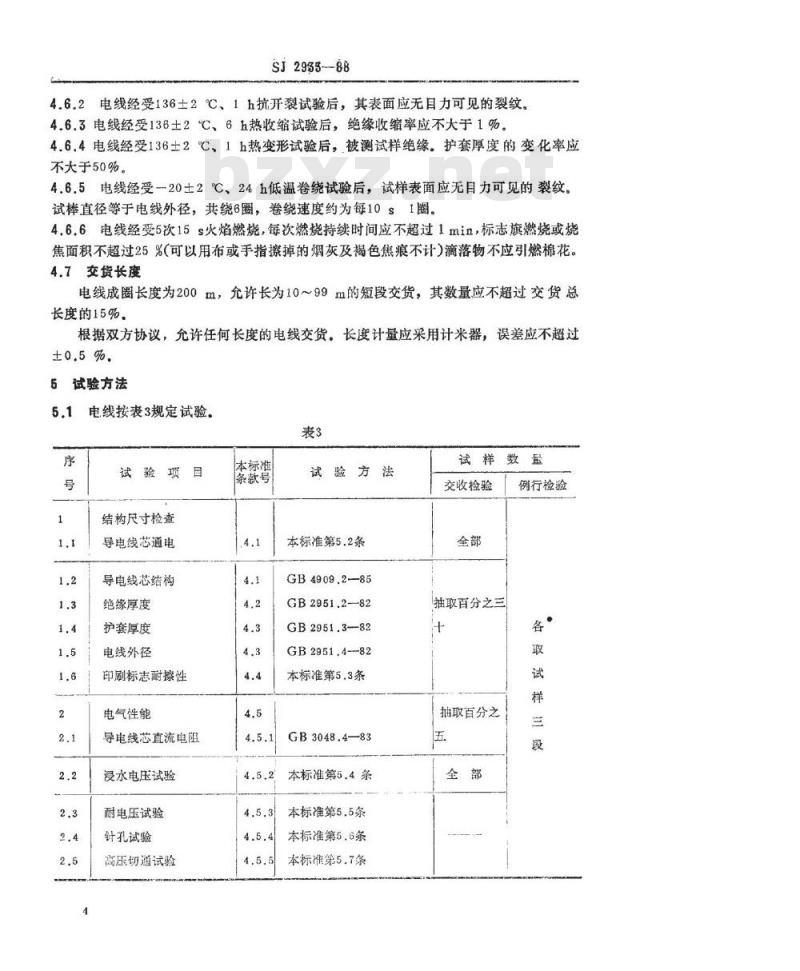

4.6.2电线经受136士2℃、1h抗开裂试验后，其表面应无目力可见的裂纹4.6.3电线经受136土2℃、6h热收缩试验后，绝缘收缩率应不大于1%。4.6.4电线经受136士2℃、1h热变形试验后，被测试样绝缘护套厚度的变化率应不大于50%
4.6.5电线经受一20士2℃、24h低温卷绕试验后，试样表面应无目力可见的裂纹。试棒直径等于电线外径，共绕6圈，卷绕速度约为每10s1圈。4.6.6电线经受5次15s火焰燃烧，每次燃烧持续时间应不超过1min，标志旗燃烧或烧焦面积不超过25%（可以用布或手指擦掉的烟灰及褐色焦痕不计）滴落物不应引燃棉花。4.7交货长度
电线成圈长度为200m，允许长为1099m的短段交货，其数量应不超过交货总长度的15%
根据双方协议，允许任何长度的电线交货。长度计量应采用计米器，误差应不超过±0.5%.
6试验方法
电线按表3规定试验，
试验项目
结构尺寸检查
导电线芯通电
导电线芯结构
绝缘厚度
护套厚度
电线外径
印刷标志耐擦性
电气性能
导电线芯直流电阻
浸水电压试验
耐电压试验
针孔试验
高压切通试验
本标准
条款号
试验方法
本标准第5.2条
GB4909.2--85
GB2951.2-—82
GB2951.3--82
GB2951.4-82
本标准第5.3条
GB3048.4—83
本标准第5.4条
本标准第5.5条
本标准第5.6条
本标准第5.7条
试样数量
交收检验
抽取百分之三
抽取百分之
例行检验
试验项目
绝缘电阻
机械物理性能
机械性能
抗开裂试验
收缩试验
热变形试验
低温卷绕试验
燃烧试验
长度计量
本标准
条款号
SJ2933--88

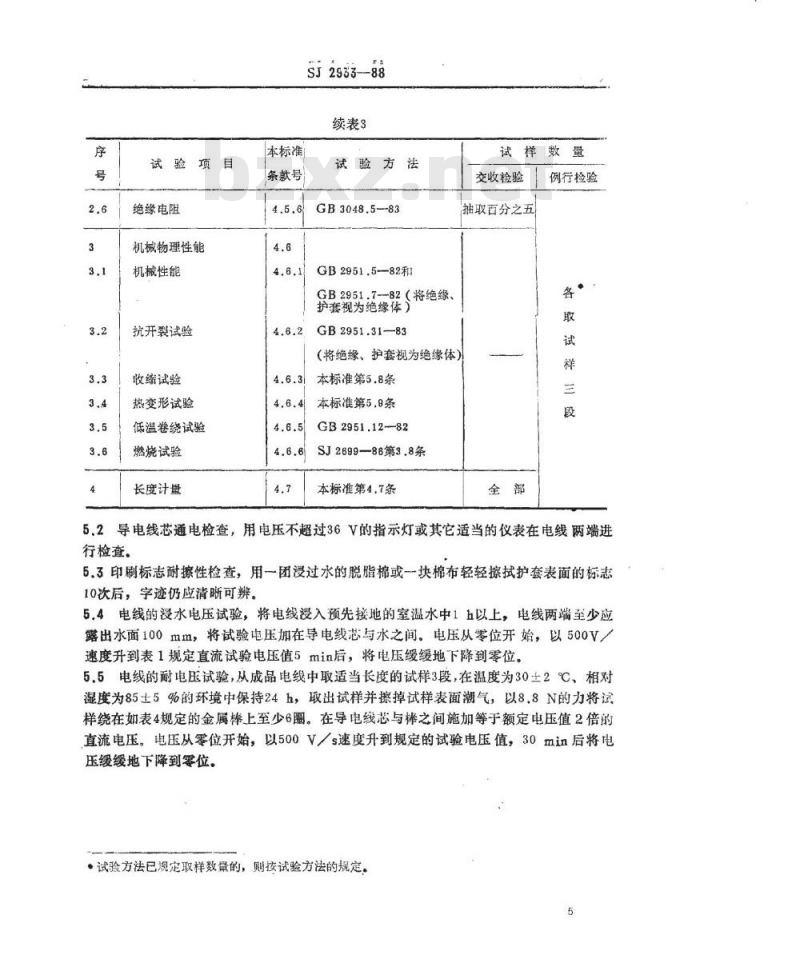

续表3
试验方法
GB3048.5—83
GB2951.5--82和
GB2951.7-82（将绝缘、
护套视为绝缘体）
GB2951.31—83
交收检验
抽取百分之五
（将绝缘、护套视为绝缘体）
本标准第5.8条
本标准第5.9条
GB2951.12-82
SJ2699-86第3.8条
本标准第4.7条
例行检验
5.2导电线芯通电检查，用电压不超过36V的指示灯或其它适当的仪表在电线两端进行检查。
5.3印刷标志耐擦性检查，用一团浸过水的脱脂棉或一块棉布轻轻擦护套表面的标志10次后，字迹仍应清晰可辨。
5.4电线的浸水电压试验，将电线浸入预先接地的室温水中1五以上，电线两端至少应露出水面100mm，将试验电压加在导电线芯与水之间。电压从零位开始，以500V/速度升到表1规定直流试验电压值5min后，将电压缓缓地下降到零位。5.5电线的耐电压试验，从成品电线中取适当长度的试样3段，在温度为30土2℃、相对湿度为85土5%的环境中保持24h，取出试样并擦掉试样表面潮气，以8.8N的力将试样绕在如表4规定的金属棒上至少6圈。在导电线芯与棒之间施加等于额定电压值2倍的直流电压。电压从零位开始，以500V/s速度升到规定的试验电压值，30min后将电压缓缓地下降到零位。
·试验方法已规定取样数量的，则按试验方法的规定。5
电线额定电压（DC)，k
SJ2933-88
金属棒直径，mm
5.6电线的针孔试验，将一圈10m以上的电线浸在2%的室温食盐水中30min后，在导电线芯与水之间施加交流50Hz、1.1kV试验电压1mi。试验方法按GB3048.8-83规定，
5.7高压切通试验，从成品电线中取适当长度的试样，放在如图2的装置上，电线两端各加以0.45kg的负荷，将装置放在105土3℃的恒温箱中，在导电线芯与地间施加电压，以500V/s速度升至额定电压值1.5倍的直流电压，7h后将电压缓缓地下降到零位。
5.8电线的收缩试验，从每个被测电线上，在距离端部至少0.5m处，截取一根0.5m长的试样，于取下试样5min之内，在每个试样中部切取300mm长试样，将试样水平悬挂在试架上，然后放进温度为136土2℃的恒温箱中，6五后取出带有试样的试样架，待试样冷却后取下试样，测量试样两端露出的导电线芯的长度，并计算试样的收缩率1。m
L+LX100%
式中：L。-—加热前试样长度，mmL1、L2-—加热后试样两端露出导电线芯的长度，mm。5，9电线的热变形试验，将电线的绝缘和护套视为体，先将试样在136土2℃的恒温箱中预热1h，取出后放在如图3所示的热变形试验装置上，按GB2951.16-82规定进行试验，试验条件为136±2℃，1h。试验时试样上的荷重为500g.6检验规则
6.1电线应由制造厂的技术检验部门检验合格后方能出厂，出厂电线应附有产品质量检验合格证。
6.2电线的检验分为交收检验和例行检验，其检验项目和试样数量按表3规定，6.3试样经检验后有一个不合格时，应从不同圈中另行抽取双倍数量的试样，就不合格项目进行第二次检验。第二次检验仍有不合格时，对交收检验就不合格项目100%取样检验，不合格者为不合格品，对例行检验作不合格论。6.4电线每半年或在首批投产或制造工艺、原材料、配方改变时应进行例行检验.例行检验所用的试样，应从经过交收检验合格的电线中抽取。6
1金属架；
SJ2933—88
2一电线试样；
3一恒温箱，
4一直流高压电源。
19.5mm金属棒；
了包装、运输和贮存
7.1包装
si2933--88
2一试样：
成圈电线应卷绕整齐、妥著包装，每圈电线上应附有产品合格证，其上标明，制造厂名称或其代号；
型号和规格：mm；
额定电压：（DC）kV；
长度：m：
制造日期：年、月：
本标准编号或认证标志：
检验员印章，
装箱时，箱体外壳上应标明：
制造厂名称或其代号：
3一支架，
产品型号、规格及额定电压：mm、（Dc）kV：b.
箱体外形尺寸及重量：kg；
防潮、防挪标志。
7.2运输
4一负荷。
运输中应避免日晒、淋、碰撞、挤压，可用任何运输工具运送7.3贴存
包装好的成品应在温度为一10十40℃，相对湿度小于80%，周围空气中无酸性，碱性等腐蚀性气体的库房内贮存8
SJ2933-88
附录A
辐照交联低密度聚乙烯主要性能指标（补充件）
20℃体积电阻系数
击穿强度
拉伸强度
断裂伸长率
介电常数（105Hz）
热延伸率(2000.2MPa负荷）
冷却前
冷却后
热老化性能
(150℃168h)
老化后拉伸强度残留率
老化后断裂伸长率残留率
≥1x1016
≥250
试验方法
GB1410-78
GB1408—78
GB1040—79
GB1040-—79
HG2-888-76
GB2951.18—82
SG22—73
注：辐照交联前的低密度聚乙烯应符合HG2-1398—81中2K0.25B的规定。附录B
耐热105℃阻燃软聚氟乙烯绝缘塑料主要性能指标（补充件）
20℃时体积电阻系数
105℃时体积电阻系数
击穿强度
拉伸强度
断裂伸长率
低温冲击压缩温度
200℃热稳定时间
软化温度
热老化性能
(136℃168h)
老化后拉伸强度残留率
老化后断裂伸长率残留率
热老化失重4W
氧指数
1×1014
1x1010
≥200
195200
试验方法
GB1410—78
GB1408--78
GB1040—79
GB1040-—79
HG2-162—65
SG22—73
SG22-73
SG22-73
GB2406-80
