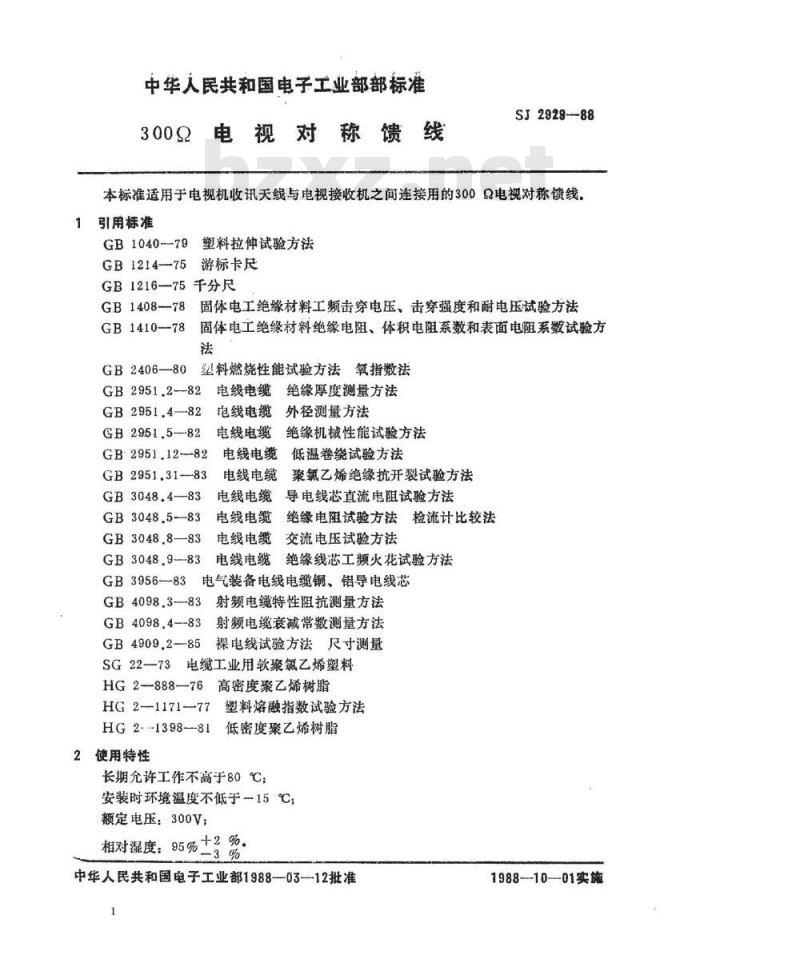

【电子行业标准(SJ)】 ３００Ω电视对称馈线

中华人民共和国电子工业部部标准3002电视对称馈线
SJ2929--88
本标准适用于电视机收讯天线与电视接收机之间连接用的300Q电视对称馈线1引用标准
GB1040-79塑料拉伸试验方法
GB1214—75
游标卡尺
GB1216—75千分尺
GB1408-78
GB1410--78
GB2406—80
固体电工绝缘材料工频击穿电压、击穿强度和耐电压试验方法固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻系数试验方法
塑料燃烧性能试验方法氧指数法GB 2951.282
GB2951.4--82
GB2951.5--82
GB-2951.12--82
GB 2951.31--83
GB3048.4-83
GB 3048.5-83
GB3048.8-—83
GB3048.9-83
GB3956-83
电线电缆
绝缘厚度测量方法
电线电缆
电线电缆
电线电缆
电线电缆
外径测量方法
绝缘机械性能试验方法
低温卷绕试验方法
聚氯乙烯绝缘抗开裂试验方法
电线电缆导电线芯直流电阻试验方法电线电缆
绝缘电阻试验方法检流计比较法电线电缆
交流电压试验方法
电线电缆绝缘线芯工频火花试验方法电气装备电线电缆铜、铝导电线芯GB4098.3--83
GB 4098.4--83
射频电缆特性阻抗测量方法
射频电缆衰减常数测量方法
GB4909.2--85
裸电线试验方法尺寸测量
SG22-73电缆工业用软聚氟乙烯塑料HG2-888-76
3高密度聚乙烯树脂
HG 2--1171-77
HG2---1398-81
2使用特性
塑料熔融指数试验方法
低密度聚乙烯树脂
长期允许工作不高于80℃；
安装时环境温度不低于~15℃；
额定电压：300V：
相对湿度：95%+2%。
中华人民共和国电子工业部1988—03--12批准1
1988--10-01实施
3型号和规格
3.1馈线的型号为：SBYZD
SJ2929--88
代号说明：SB-无线电装置用电线：YZ——阻燃聚乙烯：
D-带状。
3.2馈线的规格见表1。
导电线芯
芯数x
标称截面
根数/单线
标称直径
绝缘厚度t，mm
馈线外形尺寸，mm
标称值平均不小
最薄处
3.3馈线的结构示竞图：
1一寻电线芯：
2一绝缘.
外形宽度
绝缘外径
扁平厚度
10.4±0.8
1.6±0.10.8±0.15
1.8±0.11
1.0±0.15
A一外形宽度；
C一扇平厚度，
1.2±0.15
20℃时导20℃时绝
电线芯直缘电阻
流电阻
不小于
B一绝缘外径，
t一绝缘厚度，
3.4电线的标记由型号、标称截面、额定电压及本标准编号组成。例如：标称截面为2×0.2mm的馈线表示为SBYZD2×0.2mm2300VSJ2929-88.
4技术要求
4.1导电线芯
导电线芯应符合GB3956-83的规定。导电线芯标称截面为0.2mm及0.4mm、单线为镀锡软圆铜线，导电线芯标称截面为0.5mm、单线为韧铜线，结构尺寸应符合表1规定。导电线芯应不断芯。
4.2绝缘
绝缘采用符合附录A规定的《阻燃低密度聚乙烯绝缘料》，应紧密挤包在平行放置2
SJ2929-88

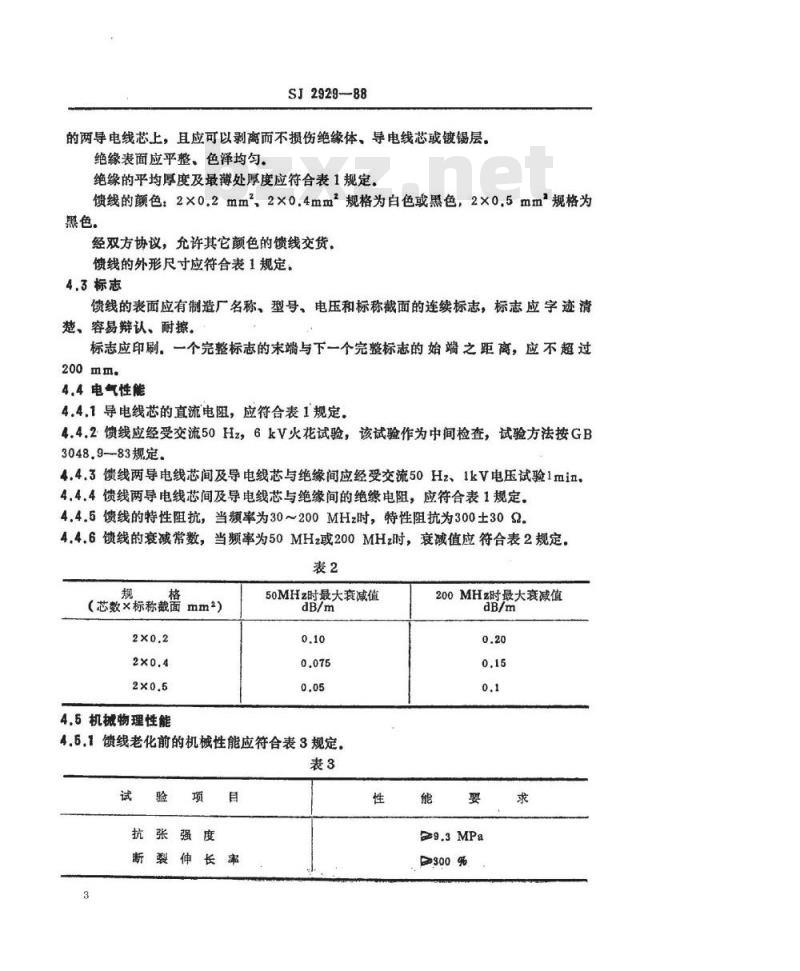

的两导电线芯上，且应可以剥离而不损伤绝缘体、导电线芯或镀锡层。绝缘表面应平整、色泽均匀。
绝缘的平均厚度及最薄处厚度应符合表1规定，馈线的颜色：2×0.2mm2、2×0.4mm2规格为白色或黑色，2×0.5mm规格为黑色。
经双方协议，允许其它颜色的馈线交货，馈线的外形尺寸应符合表1规定，4.3标志
馈线的表面应有制造厂名称、型号、电压和标称截面的连续标志，标志应字迹清楚、容易辩认、耐擦。
标志应印刷，一个完整标志的末端与下一个完整标志的始端之距离，应不超过200mm.
4.4电气性能
4.4.1导电线芯的直流电阻，应符合表1规定。4.4.2馈线应经受交流50Hz，6kV火花试验，该试验作为中间检查，试验方法按GB3048.9-83规定。
4.4.3馈线两导电线芯间及导电线芯与绝缘间应经受交流50Hz、1kV电压试验1min.4.4.4馈线两导电线芯间及导电线芯与绝缘间的绝缘电阻，应符合表1规定。4.4.5馈线的特性阻抗，当频率为30～200MHz时，特性阻抗为300±30α.4.4.6馈线的衰减常数，当频率为50MHz或200MHz时，衰减值应符合表2规定。表2
（芯数×标称截面mm2）
4.6机械物理性能
50MHz时最大衰减值
4.6.1馈线老化前的机械性能应符合表3规定。表3
200MHz时最大衰减值
SJ2929—88

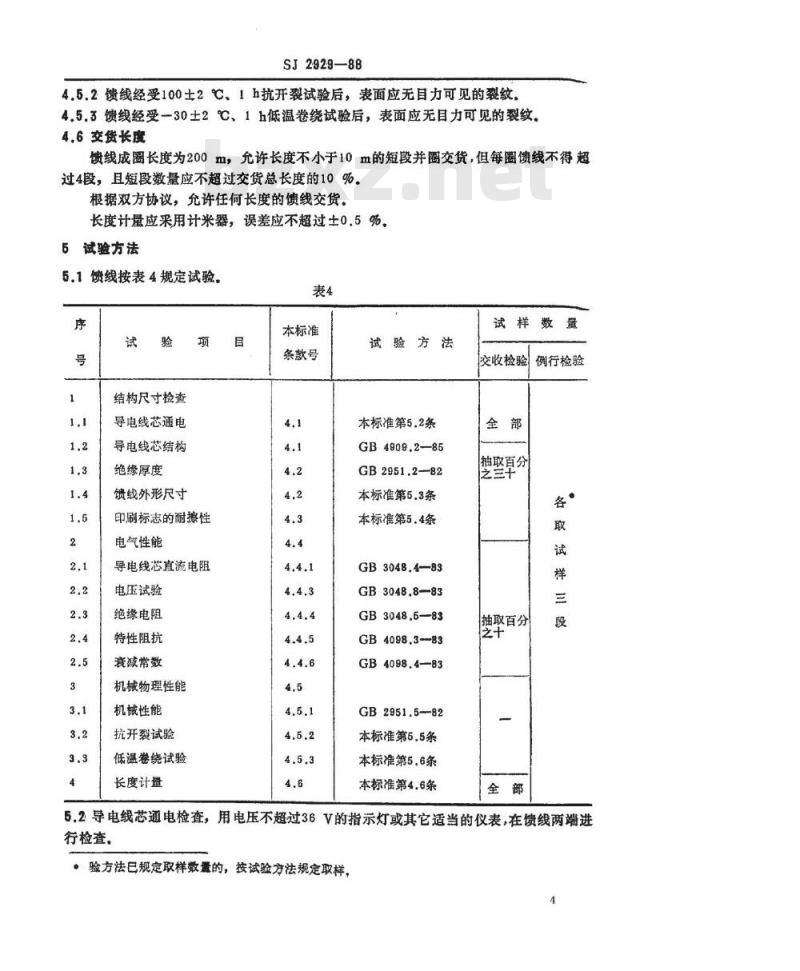

4.5.2馈线经受100士2℃、1h抗开裂试验后，表面应无目力可见的裂纹，4.5.3馈线经受30土2℃、1h低温卷绕试验后，表面应无目力可见的裂纹，4.6交货长度
馈线成圈长度为200m，允许长度不小于10m的短段并圈交货，但每圈馈线不得超过4段，且短段数量应不超过交货总长度的10%。根据双方协议，允许任何长度的馈线交货，长度计量应采用计米器，误差应不超过土0.5%，6试验方法
5.1馈线按表4规定试验
试验项
结构尺寸检查
导电线芯通电
导电线芯结构
绝缘厚度
馈线外形尺寸
印刷标志的耐擦性
电气性能
导电线芯直流电阻
电压试验
绝缘电阻
特性阻抗
衰减常数
机械物理性能
机械性能
抗开裂试验
低温卷绕试验
长度计量
本标准
条款号
试验方法
本标准第5.2条
GB4909.2—85
GB2951.282
本标准第5.3条
本标准第5.4条
GB3048.4—83
GB3048.8-83
GB3048.6—83
GB4098.3-83
GB4098.4—83
GB2951.5--82
本标准第5.5条
本标准第5.6条
本标准第4.6条
试样数量
交收检验
抽取百分
之三十
抽取百分
例行检验
5.2导电线芯通电检查，用电压不超过36V的指示灯或其它适当的仪表，在馈线两端进行检查。
·验方法已规定取样数邀的，按试验方法规定取样，4
SJ2929--88

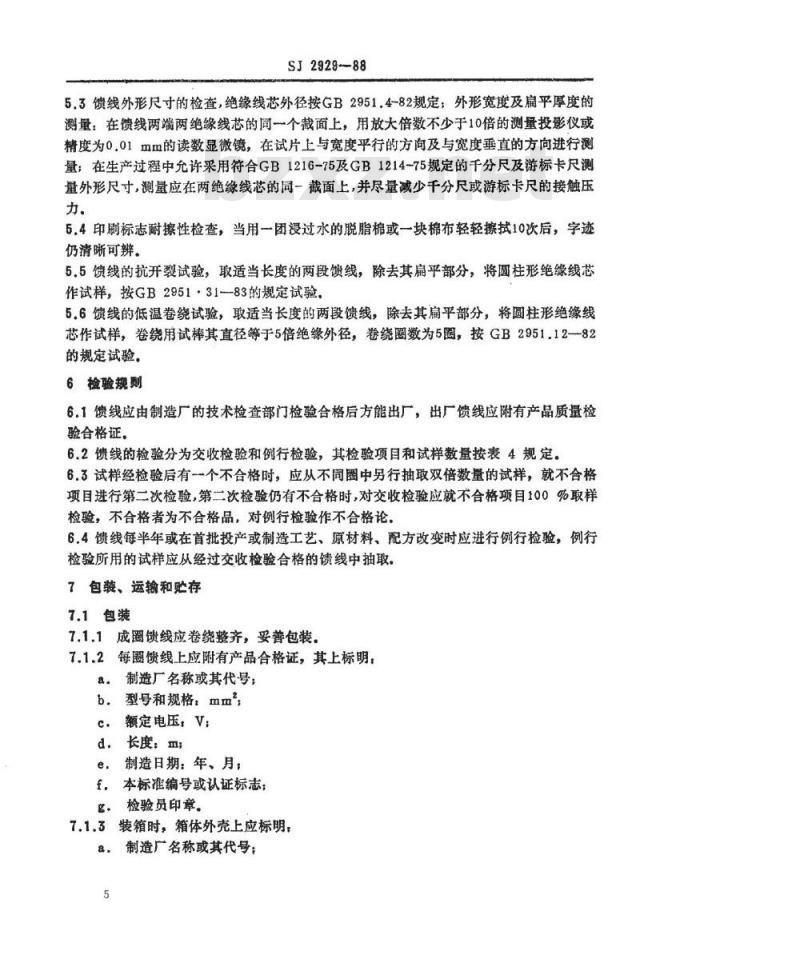

5.3馈线外形尺寸的检查，绝缘线芯外径按GB2951.4-82规定；外形宽度及扁平厚度的测量：在馈线两端两绝缘线芯的同一个截面上，用放大倍数不少于10倍的测量投影仪或精度为0.01mm的读数显微镜，在试片上与宽度平行的方向及与宽度垂直的方向进行测量；在生产过程中允许采用符合GB1216-75及GB1214-75规定的千分尺及游标卡尺测量外形尺寸，测量应在两绝缘线芯的同一截面上，并尽量减少千分尺或游标卡尺的接触压力。
5.4印刷标志耐擦性检查，当用一团浸过水的脱脂棉或一块棉布轻轻擦拭10次后，字迹仍清晰可辨。
5.5馈线的抗开裂试验，取适当长度的两段馈线，除去其扁平部分，将圆柱形绝缘线芯作试样，按GB2951·31-83的规定试验。5.6馈线的低温卷绕试验，取适当长度的两段馈线，除去其篇平部分，将圆柱形绝缘线芯作试样，卷绕用试棒其直径等于5倍绝缘外径，卷绕圈数为5圈，按GB2951.12一82的规定试验。bZxz.net
6检验规则
6.1馈线应由制造厂的技术检查部门检验合格后方能出厂，出厂馈线应附有产品质量检验合格证。
6.2馈线的检验分为交收检验和例行检验，其检验项目和试样数量按表4规定。6.3试样经检验后有一个不合格时，应从不同圈中另行抽取双倍数量的试样，就不合格项目进行第二次检验，第二次检验仍有不合格时，对交收检验应就不合格项目100%取样检验，不合格者为不合格品，对例行检验作不合格论，6.4馈线每半年或在首批投产或制造工艺、原材料、配方改变时应进行例行检验，例行检验所用的试样应从经过交收检验合格的馈线中抽取。7包装、运输和贮存
7.1包装
7.1.1成圈馈线应卷绕整齐，妥善包装。7.1.2每圈馈线上应附有产品合格证，其上标明：制造厂名称或其代号；
型号和规格：mm”
额定电压，V：
d，长度：m;
制造日期：年、月；
f，本标准编号或认证标志；
检验员印章。
7.1.3装箱时，箱体外壳上应标明，a，制造广名称或其代号：
SJ2929--88
b.产品型号、规格及额定电压：mm、Vc：箱体外形尺寸及重量：kg；
d。防潮、防挪标志。
7.2运输
运输中应避免日晒、雨淋、碰撞、挤压，可用任何运输工具运送，7.3包装好的成品应在温度为一10～十40℃，相对温度小于80%，周围空气中无酸性、碱性等腐蚀性气体的库房内贮存。号
SJ2929-88
附录A
阻燃低密度聚乙烯绝缘料主要性能指标（补充件）
20℃时体积电阻系数
击穿强度
拉伸强度
断裂伸长率
脆化温度
介电常数e(108Hz)
介质损耗角正切tg8(10Hz）
熔体指数
热稳定性
(DTA法200℃A1)
氧指数
g/10min
≥1x1016
-70℃不裂
1×10-4
试验方法
GB1410--78
GB1408-78
GB1040-—79
GB1040--79
HG2--888-76
HG2-888--76
HG2—888--76
GB2-1398--81
HG2-1398—81
GB2406-—80
