- SJ 2915-1988 微波铁氧体单晶体器件名词术语和定义

【电子行业标准(SJ)】 微波铁氧体单晶体器件名词术语和定义
本网站 发布时间:
2024-07-13 14:31:31
- SJ2915-1988
- 现行
标准号:
SJ 2915-1988
标准名称:
微波铁氧体单晶体器件名词术语和定义
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1988-03-09 -
实施日期:
1988-10-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
484.57 KB

部分标准内容:

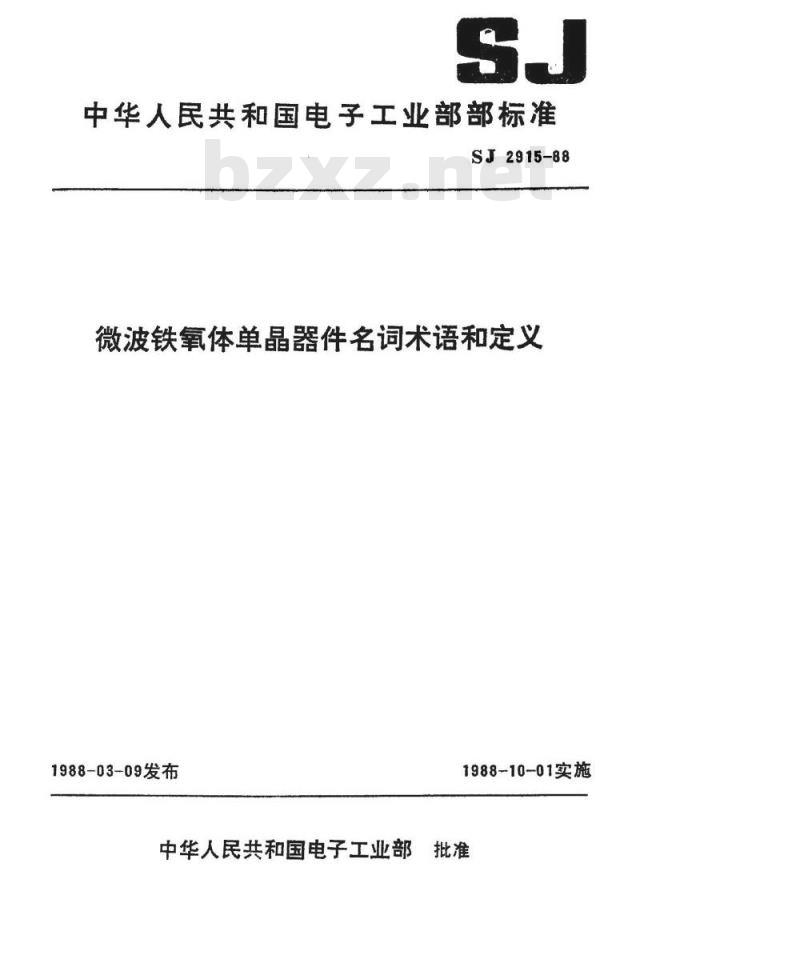

中华人民共和国电子工业部部标准SJ2915-88
微波铁氧体单晶器件名词术语和定义1988-03-09发布
1988-10-01实施

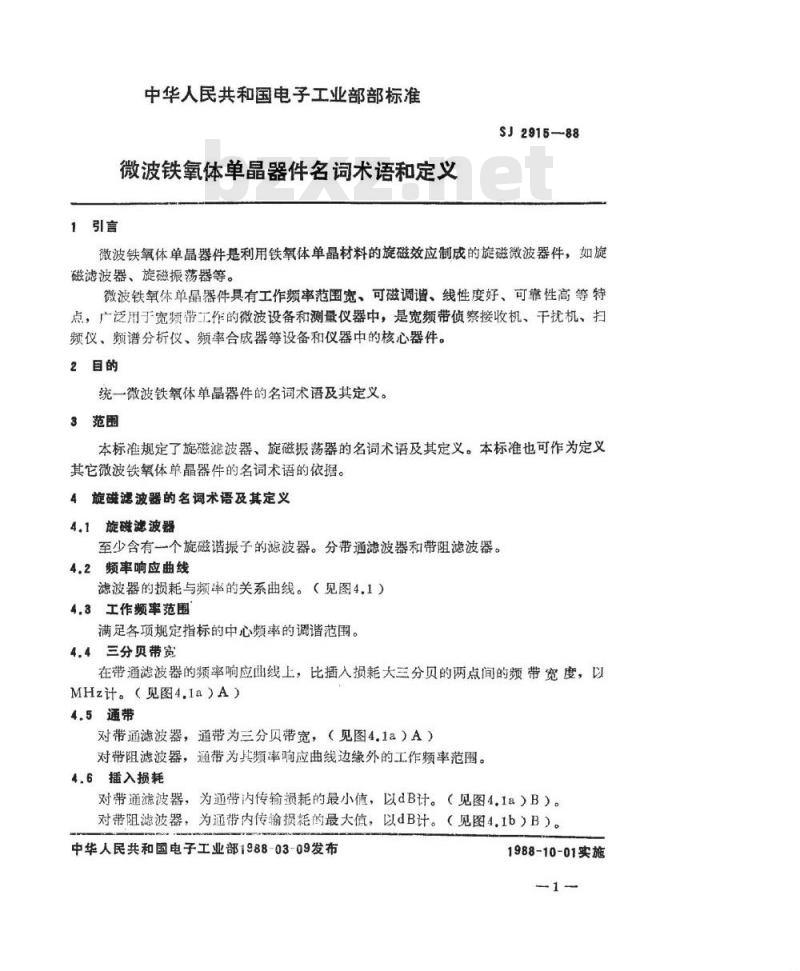

中华人民共和国电子工业部批准1引言
中华人民共和国电子工业部部标准微波铁氧体单晶器件名词术语和定义SJ2915-88
微波铁氧体单晶器件是利用铁氧体单晶材料的旋磁效应制成的旋磁微波器件,如旋磁滤波器、旋磁振荡器等。
微波铁氧体单晶器件具有工作频率范围宽、可磁调谱、线性度好、可靠性高等特点,广泛用于宽频带工作的微波设备和测量仪器中,是宽频带侦察接收机、干扰机、扫频仪、频谱分析仪、频率合成器等设备和仪器中的核心器件。2目的
统一微波铁氧体单晶器件的名词术语及其定义。3范围
本标准规定了旋磁滤波器、旋磁振荡器的名词术语及其定义。本标准也可作为定义其它微波铁氧体单晶器件的名词术语的依据。4旋磁滤波器的名词术语及其定义4.1旋磁滤波器
至少含有一个旋磁谐振子的滤波器。分带通滤波器和带阻滤波器。4.2频率响应曲线
滤波器的损耗与频率的关系曲线。(见图4.1)4.3工作频率范围
满足各项规定指标的中心频率的调谐范围。4.4:三分贝带宽
在带通滤波器的频率响应曲线上,比插入损耗大三分贝的两点间的频带宽度,以MHz计。(见图4.1a)A)
4.5通带
对带通滤波器,通带为三分贝带宽,(见图4.1a)A)对带阻滤波器,通带为其频率响应曲线边缘外的工作频率范围。4.6插入损耗
对带通滤波器,为通带内传输损耗的最小值,以dB计。(见图4,1a)B)。对带阻滤波器,为通带内传输损耗的最大值,以dB计。(见图4.1b)B)。中华人民共和国电子工业部1988-03-09发布1988-10-01实施
零损耗参考线
要损辣参身线
A-3dB带皂
B一插人损:
C一失谐隔离
D一失谐假响应
E一近带外隔离
F—通带波纹
4.7抑制度
SJ2915-88

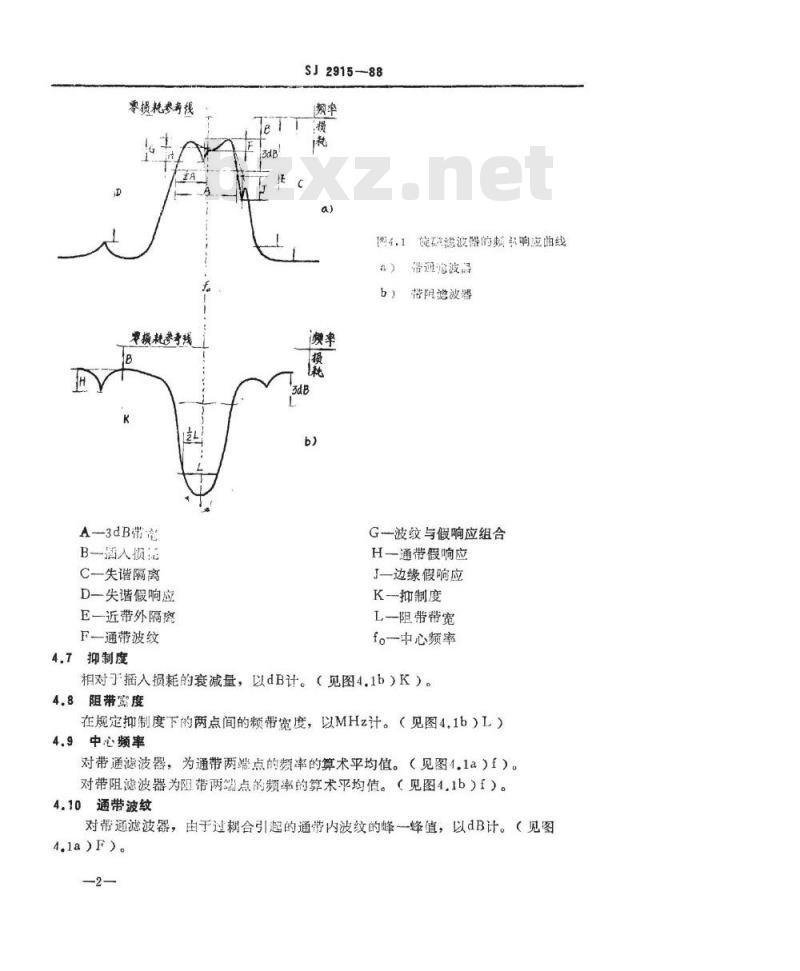

图4.1旋磁懿波器的频单响应帕线)
得通滤波
带阴熄波器
G波纹与假响应组合
H一通带假响应
J一边缘假响应免费标准下载网bzxz
K-抑制度
L一阻带带宽
fo中心频率
相对于播入损耗的衰减量,以dB计。(见图4.1b)K)。4.8阻带案度
在规定抑制度下的两点间的频带宽度,以MHz计。(见图4.1b)L)4.9中心频率
对带通滤波器,为通带两端点的频率的算术平均值。(见图4.1a)f)。对带阻滤波器为阻带两端点的频率的算术平均值。(见图4.1b)f)。4.10通带波纹
对带通滤波器,由于过耦合引起的通带内波纹的峰一蜂值,以dB计。(见图4.la)F)。
—2—

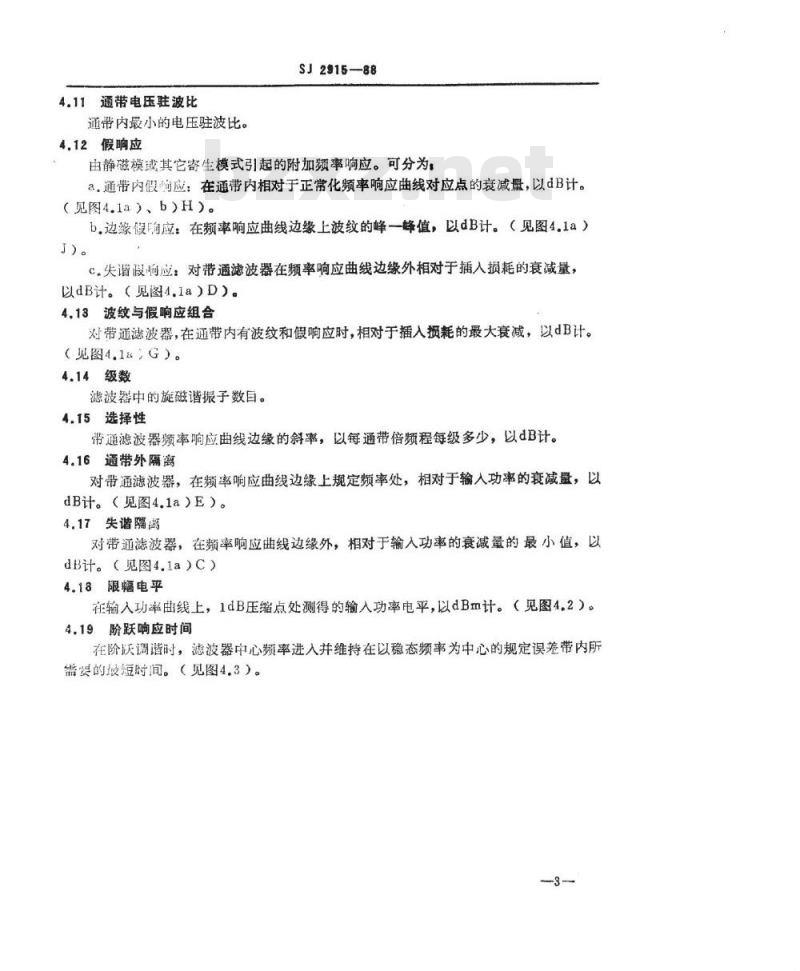

4.11通带电压驻波比
通带内最小的电压驻波比。
4.12假响应
SJ2915—88
由静磁模或其它寄生模式引起的附加频率响应。可分为。a。通带内假响应:在通带内相对于正常化频率响应曲线对应点的衰减量,以dB计。(见图4.1a)、b)H)。
b.边缘假询应:在频率响应曲线边缘上波纹的峰一峰值,以dB计。(见图4.1a)J)。
C.失谐假响应:对带通滤波器在频率响应曲线边缘外相对于插入损耗的衰减量,以dB计。(见图4.1a)D)。
4.13波纹与假响应组合
对带通滤波器,在通带内有波纹和假响应时,相对于插入损耗的最大衰减,以dB计。(见图4.1aG)。
4.14级数
滤波器中的旋磁谐振子数目。
4.15选择性
带通滤波器频率响应曲线边缘的斜率,以每通带倍频程每级多少,以dB计。4.16通带外隔离
对带通滤波器,在频率响应曲线边缘上规定频率处,相对于输入功率的衰减量,以dB计。(见图4.1a)E)。
4.17失谐隔离
对带通滤波器,在频率响应曲线边缘外,相对于输入功率的衰减量的最小值,以dB计。(见图4.1a)C)
4.18限幅电平
在输入功率曲线上,1dB压缩点处测得的输入功率电平,以dBm计。(见图4.2)。4.19阶跃响应时间
在阶跃调谐时,滤波器中心频率进入并维持在以稳态频率为中心的规定误差带内所籍要的坡短时间。(见图4.3)。3-
SJ2915--88
dB压耀点
预电子翰入功争

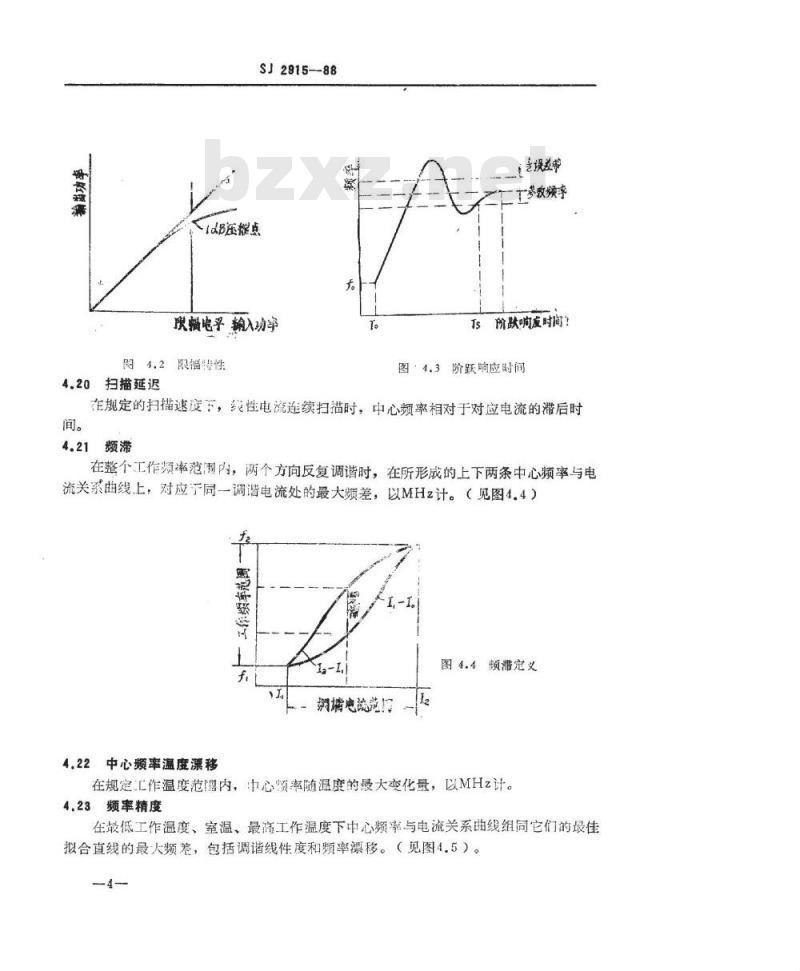

图4.2限幅等性
扫描延迟
登设差带
一参救频字
Js阶跌响发时间!
图,4.3阶跃响应时间
在规定的扫描速度下,线性电流连续扫描时,中心频率相对于对应电流的滞后时4.21
在整个工作频率范围内,两个方向反复调谐时,在所形成的上下两条中心频率与电流关系曲线上,对应于同一调谐电流处的最大频差,以MHz计。(见图4.4)f
4,22中心频率温度漂移
潮增电范范门
图4.4频带定义
在规定汇作温度范图内,中心率随温度的最大变化量,以MHz计。4.23频率精度
在最低工作温度、室温、最高工作温度下中心频率与电流关系曲线组同它们的最佳拟合直线的最大频差,包括调谐线性度和频率漂移。(见图4.5)。4
最佳合直线
最大螺差
调墙电流范园
图4.5频率精度
4.24调谱线性度
SJ2915-88
拟台景佳直线
最大颂率偏差
最商工作温皮
人望溢
最供工作溢皮
工作频本范因
图4.6调谐线性度
在工作频率范闺内,室温下的中心频率与电流关系曲线同最佳拟合直线的最大频差,以±MHz计。(见图4.6△f)。4.25调谐灵度
工作频率范围与相应的最高、最低调谐电流差之比,以MHz/mA计。4.26调线围电阻
在室温下调谐线圈的直流电阻。4.27调谐线图电感
在室温下调谐线圈的端电感,(在规定频率下测量)。5旋磁摄满器的名调术语及其定义5.1旋磁摄满器
用旋磁谐振子作谐振回路的振荡器。5.2工作频率范器
满足各项规定指标的频率范围。5.3输出功率
向额定负载传输的功率。
5.4输出功率起伏
在工作频率范围内,在规定条件下,输出功率的最大变化,以dB计。5.5谐波含量
各次谐波电平与基波电平之比,以dBc计。5.6非谐波含量
在工作频率范围内,非谐波电平与基波电平之比,以dBc计。边带噪声
在偏离载频规定频率处,在测试带宽内的噪声功率与载频功率之比,以dBc/Hz5
计。(见图5.1)。
5.8剩余调频
SJ2935-88s
测域带宽
图5.1边带噪声定义
调谐电流的波纹引起的载频峰-峰偏移。5.9频率牵引
在规定电压驻波比的负载上,相位变化360°时,振荡频率的最大变华,以MHz计。
5.10频率推移
由偏值电压变化引起的振荡频率移动。通常规定在电压变化土0.5V以内测,以MHz/V计。
5.11阶跃响应时间
在阶跃调谐时,振满频率进入并维持在以稳态频率为中心规庭的误整带内需要的最短时间。(览图5.2)。
误差带
Ts除默悔教特我
图5.2阶跃响应时间
5.12扫描延退
在规定扫描速度下,线性电流连续扫描时,振荡频率相对于调谱电流的滞后时间。-6-
5.13调制响应带宽
SJ.2915-88
调频副线圈的调谐灵敏度下降为直流时的0.707倍的调制频率,以MHz计。(见图5.3)。
调判频率
划制响应带宽
图5.3调制响应带宽定义
5.14调后谦移
,从工作频率的一端调到另一端之后,在规定时间内,振荡频率的继续漂移量。5.15频滞
在整个工作频率范围内,两个方向反复调谐时,在形成上下两条振荡频率与电流关系曲线上对应于同一调谐电流处的最大频差。(见图5,4)。天
5.16搬荡频率温度漂移
调谐电液范围
图5.4额滞定义
在规定的工作温度范围内,振荡频率随温度的最大变化量,以MH,计。5.17调谐线性度
在工作频率范围内,室温下振荡频率与电流关系曲线同最佳拟合直线的最大频差:以MH,计。(见图5.5)。
5.18频率精度
SJ2915-88
最佳趣台皮)
最大差
调谐电流范围,12
图5.5调谐线性度定义
在最低工作温度、室温、最高工作温度下振荡频率与电流关系曲线组同它们的最佳拟合直线的最大频差。包括调谐线性度和频率漂移,以土MHz计。(见图5.6)。认合最位直线
最大李满差
5.19磁敏感度
最资工作限室”
最工作温皮
工作频范园
5频率精度定义
由外界磁场引起的振荡频率的最大变化最。以kHz/mT计。5.20调谐线圈电阻
在室温下调谐线离的直流电阻。调谐线圈电感
在室温下,调谐线圈的端电感,(在规定频率下测量)附加说明:
本标准由电子工业部第九研究所负责起草。-8-
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
