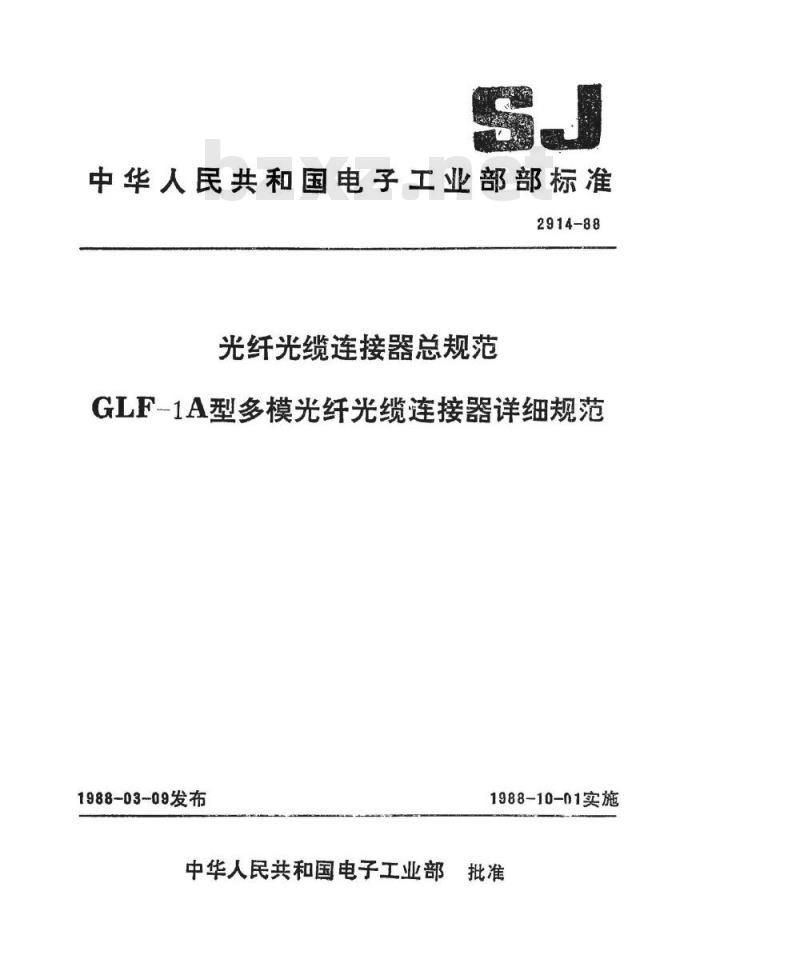

【电子行业标准(SJ)】 ＣＬＦ－１Ａ型多模光纤光缆连接器详细规范

中华人民共和国电子工业部部标准2914-88
光纤光缆连接器总规范
GLF-1A型多模光纤光缆连接器详细规范1988-03-09发布
1988-10-01实施

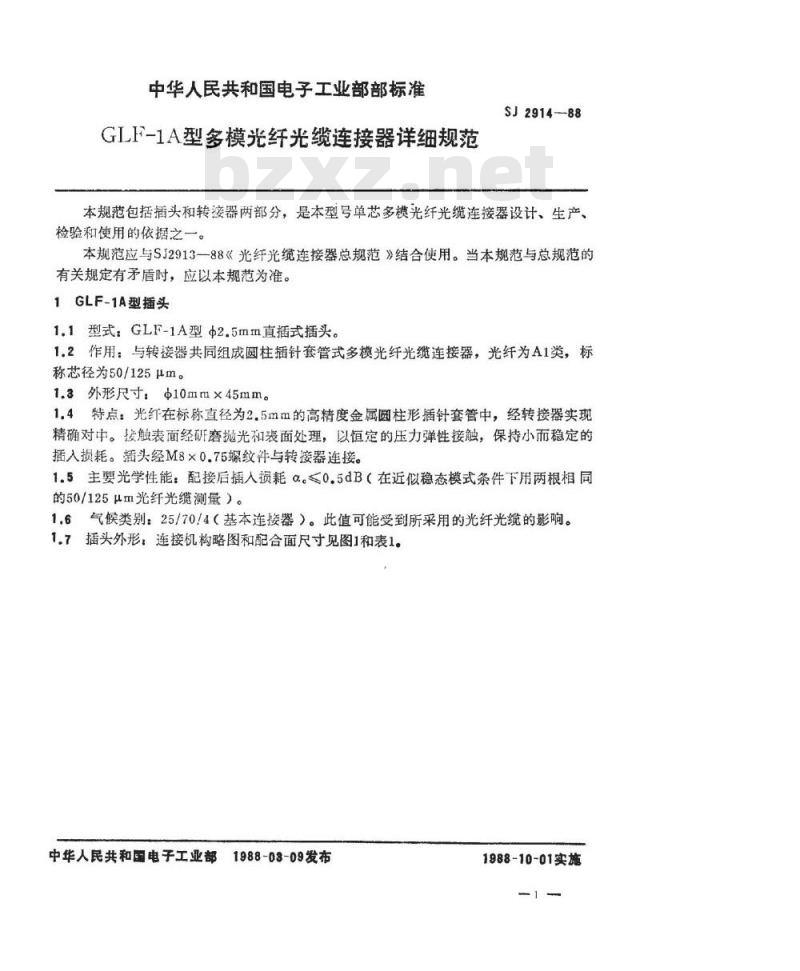

中华人民共和国电子工业部批准中华人民共和国电子工业部部标准GLF-1A型多模光纤光缆连接器详细规范SJ2914—88
本规范包括插头和转接器两部分，是本型号单芯多模光纤光缆连接器设计、生产、检验和使用的依据之一。
本规范应与SJ291388《光纤光缆连接器总规范》结合使用。当本规范与总规范的有关规定有矛盾时，应以本规范为准。1GLF-1A型插头
1.1型式：GLF-1A型Φ2.5mm直插式插头。1.2作用：与转接器共同组成圆柱插针套管式多模光纤光缆连接器，光纤为A1类，标称芯径为50/125μm。
1.3外形尺寸：10mm×45mm。
1.4待点：光纤在标称直径为2.5mm的高精度金属圆柱形插针套管中，经转接器实现精确对中。按触表面经研磨抛光和裘面处理，以恒定的压力弹性接触，保持小而稳定的插入损耗。插头经M8×0.75螺纹件与转接器连接。1.5主要光学性能：配接后插人损耗α。≤0.5dB（在近似稳态模式条件下用两根相同的50/125μm光纤光缆测量）。
1.6气候类别：25/70/4（基本连接器）。此值可能受到所采用的光纤光缆的影响。1.7插头外形：连接机构略图和配合面尺寸见图1和表1。中华人民共和国电子工业部1988-03-09发布1988-10-01实施
事是承忘实
SJ2914-88

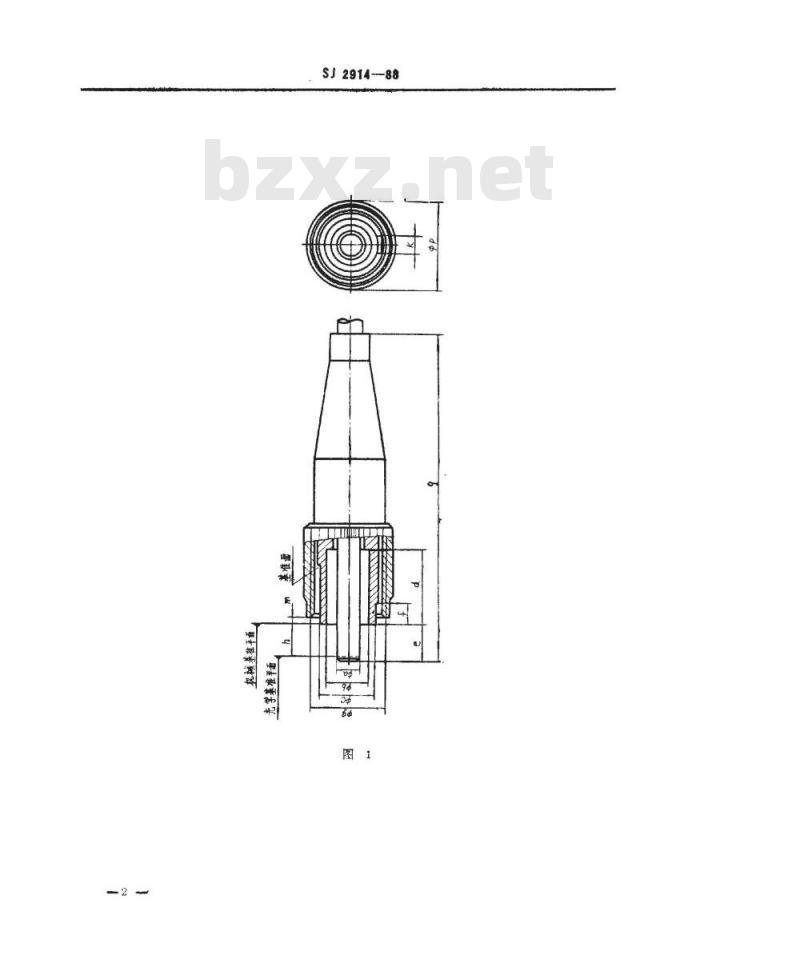

插头结构
SJ 2914—88

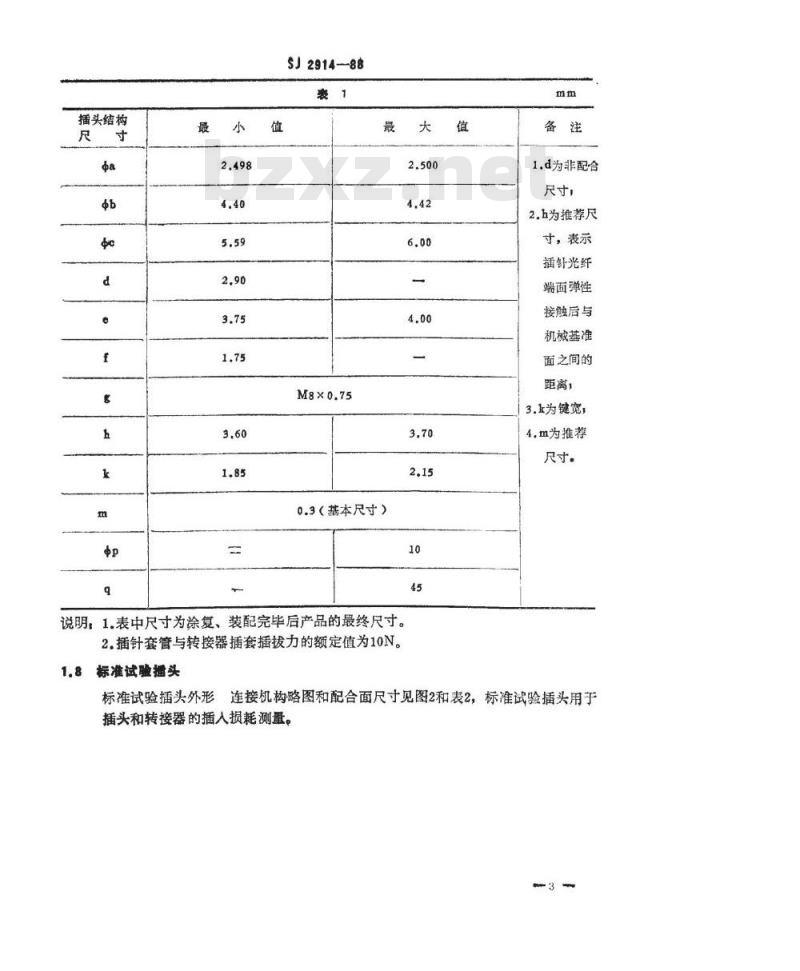

0.3（基本尺寸）
说明，1.表中尺寸为涂复、装配完毕后产品的最终尺寸。2.插针套管与转接器插套插拔力的额定值为10N。标准试验播头
1.d为非配合
尺寸，
2.h为推荐尺
寸，表示
插针光纤
端面弹性
接触后与
机械基准
面之间的
距离，
3.k为键宽，
4.m为推荐
尺寸。
标准试验插头外形连接机构略图和配合面尺寸见图2和表2，标准试验插头用于插头和转接器的插人损耗测量。4
厚家事
中国家育所
家馨家
SJ2914-88
插头结构尺寸
SJ2.914-88
0.3（基本尺寸）
表中尺寸为涂复、装配完毕后产品的最终尺寸。说明，1
插针套管与转接器插套插拔力的额定值为10N。2.
1.d为非配合
尺寸，
2.h为推荐尺
寸，表示插
针光纤端面
弹性接触后
与机械基准
面之间的距
3.k为键宽；
4.m为推荐尺
标准试验插头插针套管中光纤纤芯尺寸定位要求，应符合图3和表3的规定。光纤纤芯直径
注：光纤为A1类光纤。
同心度差
SJ2914--88
插计套誉中心线
光纤穿芯中心线
一先纤轩落
针套管
插针套管
尚心度误差
角度对中误差
光纤数值孔径
0.20±0.01
1.9特性和额定值
外观检查
尺寸测量插针套管外径
一测量方法
比较器法或测径仪法。
一测量系统特性：
精度：0.3μm。
灵敏度：0.1μm。
测量力，<10N。
特性和额定值
插入损耗
一方法编号，方法3或方法7。
光纤类型：A1类
50/125μm.
光纤长度，2m，
一注入条件，稳态模式分布
一标准试验插头：见图2和表2。标准试验转接器：见图4和表4。SJ2914-88
sJ2913—88中
的相应条款号
SJ2913-88中
的相应条款号
评定水平
评定水平
插入损
耗平萄
值（见
有无破坏性
有无破坏性
注，①测量时用二个插头，一个是被测插头，另一个是标准试验插头。转接器为标准试验转接器，其配合面尺寸见图4和表4，
②插入损耗平均值ao指5次连续测量的算术平均值，特性和额定值
一光纤类型：A1类
50/125μm
一光缆类型，外径3mm
加强型，
一频率范围：10~500Hz
一严酷度，10~55Hz：
单振幅0.75mm，
55500Hz，
加速度58.8m/S*（6g）
一方向和持续时间：
X，Y，Z三个相互垂直的方向
（X方向与连接器轴线平行）
每个方向扫频循环一次，共10
一最后测量，插入损耗，方法三或方法七，
光纤与插针套管保持力的有效性一光纤类型，A1类
50/125μm
一被试验的连接器部件：插头。一施加力的方向及作用点，
插头轴向，插针套管一端，
一施加力的大小和持续时间，
二个周期，0至10N，各60S
一最后测量，插入损耗，方法三或方法七，
抗光缆拉力的有效性
一光纤类型，A1类
50/125μm.
一光缆类型，外径3mm
加强型。
一力的作用点，离光缆出口端约1m处-拉力值及施加方式0-50N，
缓慢施加拉力，60S.
SJ2914—88Www.bzxZ.net
SJ2913
88中的相应
评定水平
插入损耗变化量：
Aα<0.2dB
插入损耗变化量，
△ao<0.2dB.
破坏性
特性和额定值
一最后测号，插入损耗，方法三或方法七。
抗光缆扭转力矩的有效性
一光纤类型，A1
50/125μm
一光缆火型：外径3mm
加强型。
一光缆长宽：1m或2m，
一扭矩作用处：离光缆出口端约1m处。
一扭转力矩大小，0.3N·cm
SJ2914—88
SJ2913--
88中的相应
一施加扭短的方法和次数，在光缆上加二个方向的扭矩各100次。转士180°一最测量：插入损耗，方法三或方法七。
连接机构的抗拉强度
一光纤类型，A1类
50/125μm
一光缆类型，外径3mm
加强型。
一施加力的方向及作用点；
通过连接器轴线，力施加于由螺纹连接的部件之间
一施加力的大小，150N
一施加力的方式，缓慢施加力，次，60s.
一最后测量，插入损托，方法三或方法七2.5.1
评定水平
插入损耗变化量：
α<0.2dB.
插入损耗变化量，
△α<0.2dB.
插入损耗变化量：
破坏性
特性和额定值
外观检查。
光纤类型：A1类
50/125μm。
一光缆类型：外径3mm
加强型.
一冲击次数，X，Y，Z
三个相互垂直的方向
（X方向与连接器轴线
平行）上，各3次。
—加速度：981m/S2
(100g)。
冲击脉冲持续时间，
半正弦波6mS。
一最后測量，插入损耗，方法三或方法七。
特性和额定值
气候环境性能
气候条件范围
低温，-25℃，2h
—高温：+70c，2h.
—恒定湿热持续时间：4d
试验过程中及试验后的测量：
插入损耗，方法三或方法七，
气候顺序
（高温一交变湿热一低温一低气压一交变湿热再循环）
一采用方法一。
=高温+70℃，2h
一不采用总规范中
2.7.2.1d.
SJ 2914-—88
SJ2913-
88的中相应
SJ2913-
188中的相应
条款号
评定水平
评定水平
螺纹啮合灵
活可靠，
插入损耗变化量：
△αe插入损耗变化量：
△a<0.3dB
破坏性
破坏性
特性和额定值
气候环境性能
一湿热：+40℃
相对湿度9
-低温，一25℃，2h
不采用总规范中
SJ 2914-88
SJ2913-
88中的相应
系款号
2.7.2.1j.
注，当使用方无要求时，可不进行低气压试验。
一最后测量：插入损耗，方法三或方法七。
温度迅速变化
一光纤类型：A1类
50/125μm
一光缆类型，外径3mm
加强型。
—试验方法，Nb。
—低温，—25℃.
高温，+70℃。
循环次数：3次。
温度变化率，1℃/min
暴露持续时间，低温、高温下各为1.5h.
一最后测量：插入损耗，方法三或方法七。
光纤类型，A1类。
50/125μm
光缆类型：外径3mm
加强型。
严酷度，+35℃.48h
浓度：5%.
评定水平
插入损耗变化量：
△α<0.3dB,
插入损耗变化量：
破坏性
