【电子行业标准(SJ)】 频道预选器

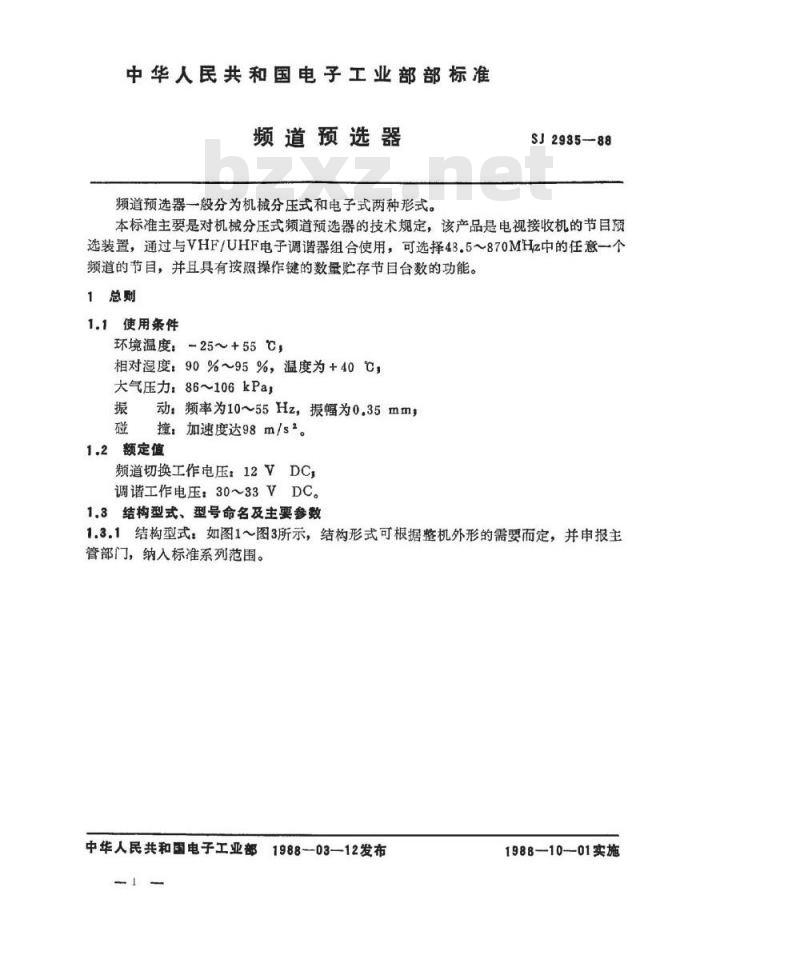

中华人民共和国电子工业部部标频道预选器
频道预选器一般分为机械分压式和电子式两种形式。SJ2935-88
本标准主要是对机械分压式频道预选器的技术规定，该产品是电视接收机的节目预选装置，通过与VHF/UHF电子调谐器组合使用，可选择43.5～870MHz中的任意一个频道的节目，并且具有按照操作键的数贮存节目台数的功能。1总则
1.1使用条件
环境温度：-25～+55℃，
相对湿度：90%~95%，温度为+40℃，大气压力：86~106kPa，
振动：频率为10~55Hz，振幅为0.35mm碰撞：加速度达98m/s。
1.2额定值
频道切换工作电压：12VDC
调谐工作电压：30~33VDC。
1.3结构型式、型号命名及主要参数1.3.1结构型式：如图1～图3所示，结构形式可根据整机外形的需要而定，并申报主管部门，纳入标准系列范围。
中华人民共和国电子工业部
1988-03—12发布
1988—10--01实施
蔡段逸择开关
额道调谐换迎
SJ2935—88
数造调谐品程指示

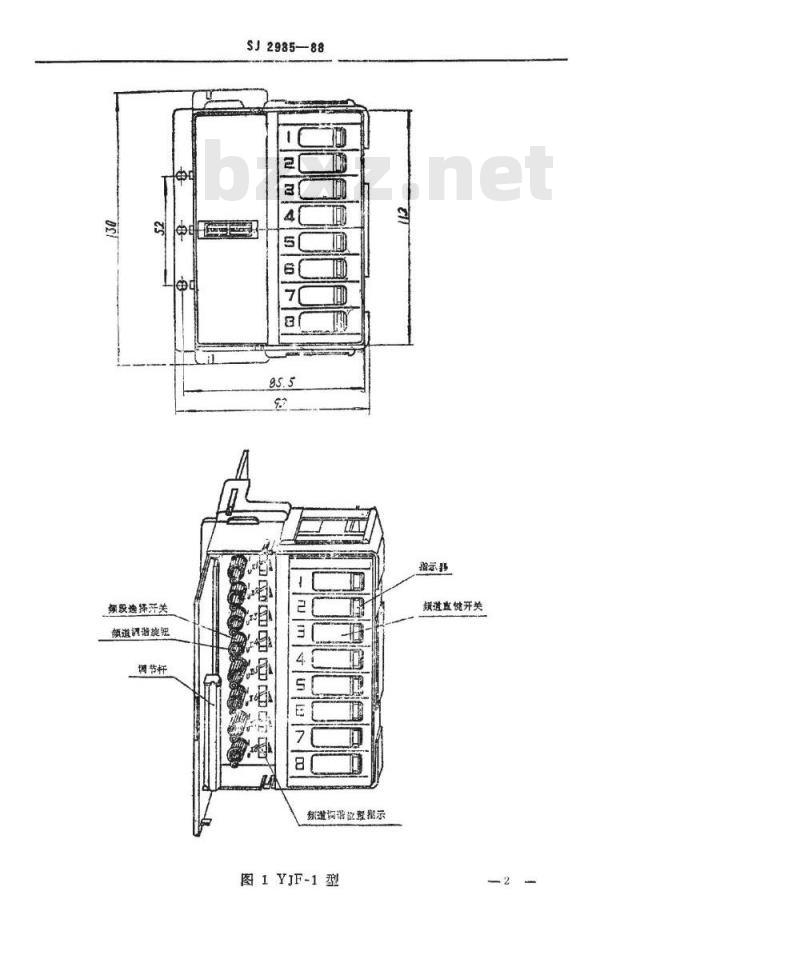

图1YJF-1型
指示整
锁道直键开关
透节托
组合式电位器 直健开关指示器
自动频率控制开关
SJ2935—88
图2YJZ-1型
1.3.2型号命名
52±02
例示：YJFI
SJ2935-88
中电电电电电
间·国·国·国·海·+电+国
885±845
105502

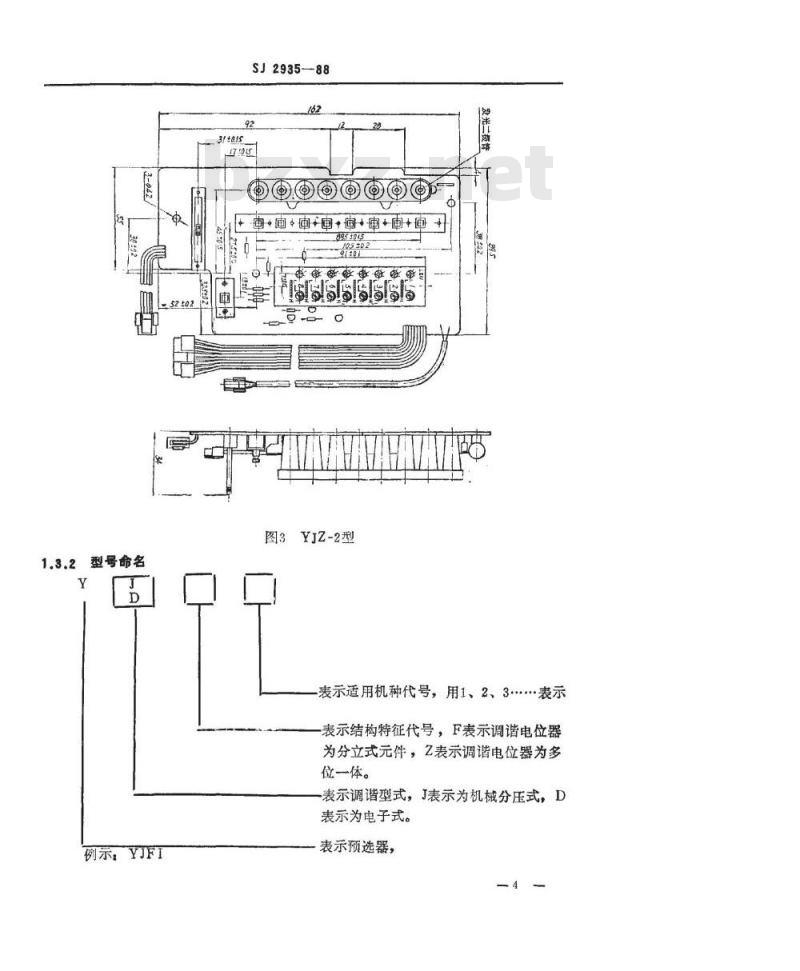

图3YJZ-2型
表示适用机种代号，用1、2、3表示表示结构特征代号，F表示调谐电位器为分立式元件，Z表示调谐电位器为多位一体。
表示调谐型式，J表示为机械分压式，D表示为电子式。
表示预选器，
SJ2935--88

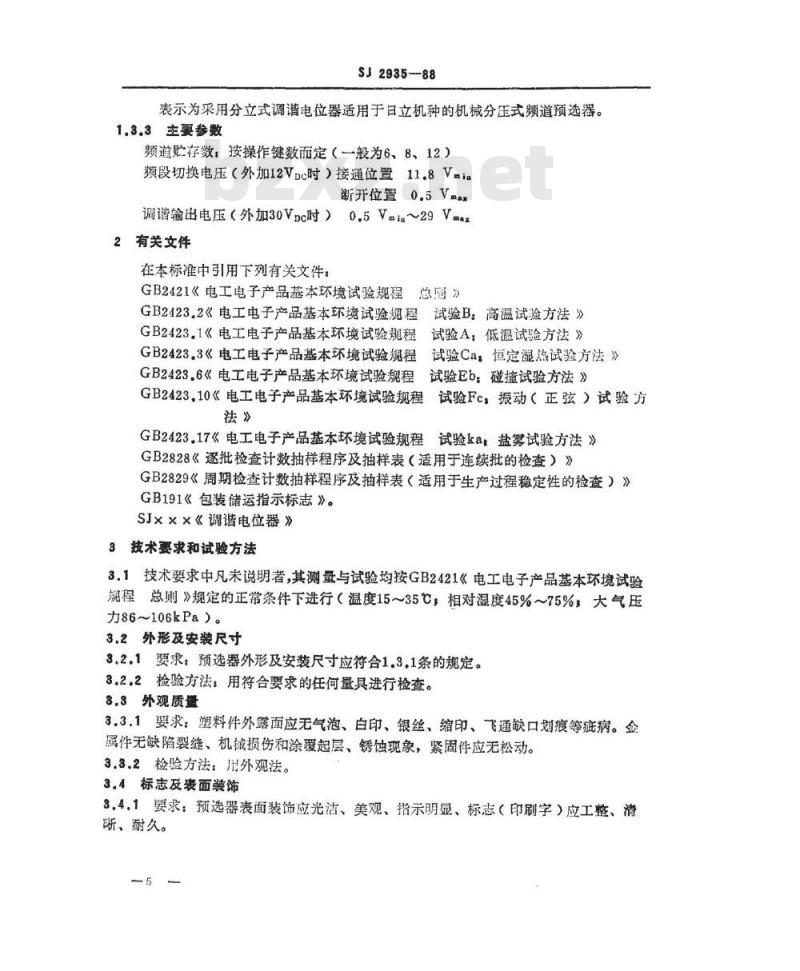

表示为采用分立式调谐电位器适用于日立机种的机械分压式频道预选器。1.3.3主要参数
频道贮存数：按操作键数而定（一般为6、8、12）频段切换电压（外加12Vpc时）接通位置11.8V=ia断开位置0.5Vmax
调谱输出电压（外加30VDc时）0.5Vmia～29Vaz2有关文件
在本标准中引用下列有关文件：GB2421《电工电子产品基本环境试验规程总刚》GB2423.2《电工电子产品基本环境试验规程试验B：高温试验方法》GB2423.1《电工电子产品基本环境试验规程试验A：低温试验方法》GB2423.3《电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法》GB2423.6《电工电子产品基本环境试验规程试验Eb：碰撞试验方法》GB2423.10《电工电子产品基本环境试验规程试验Fc，振动（正弦）试验方法》
GB2423.17《电工电子产品基本环境试验规程试验ka盐雾试验方法》GB2828《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》GB2829《周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）》GB191《包装储运指示标志》。
SJ×××《调谐电位器》
3技术要求和试验方法
3.1技术要求中凡未说明者，其测量与试验均按GB2421《电工电子产品基本环境试验规程总则》规定的正常条件下进行（温度15～35℃，相对湿度45%～75%，大气压力86～106kPa）。
3.2外形及安装尺寸
3.2.1要求：预选器外形及安装尺寸应符合1.3,1条的规定。3.2.2检验方法：用符合要求的任何量具进行检查。3.3外观质量
3.3.1要求：塑料件外露面应无气泡、白印、银丝、缩印、飞通缺口划痕等症病。金属件无缺陷裂缝、机械损伤和涂覆起层、锈蚀现象，紧固件应无松动。3.3.2检验方法：刑外观法。
3.4标志及表面装饰
3.4.1要求：预选器表面装饰应光洁、美观、指示明显、标志（印刷字）应工整、清断、耐久。
S:2935-—88
3.4.2检验方法，外观法（正常视力距离0.5～0.8m，光照度200士50L，时间2~4s）。印刷字耐久要求：用熊猫牌12mm透明玻璃胶带进行剥离试验（在印字表面垂直方向用一小针划痕，贴上12mm胶带，然后成30°角平拉下），重复二次应无脱露。3.5选台机构
3.5.1频段开关转换动作力矩。
3.5.1.1要求，VI、W、U三个频段转换动作力矩应不大于0.05Nm。3.5.1.2检验方法：用适当量程的力矩表在频段开关转动系统根部测定3.5.2直键开关转换动作力。
3.5.2.1直键互锁开关动作按力应在0.8～2.2N范围内。3.5.2.2检验方法：用符合要求量程的测克计在操作按钮中间位置垂直方向进行测定。
3.5.3调谐电位器转动力矩。
3.5.3.1要求：调谐电位器全频道调谐时无滞动现象，转动力矩不大于0.015.Nm3.5.3.2检验方法：转动调谐电位器1～3次循环，手感均匀，无滞动现象。用力矩表在调请电位器转动系统上测定。3.6电性能
3.6.1频段电压输出
3.6.1.1要求：每一预选单元三个频段、、U电压输出各端：BL——VI频段输出端
BH——谨频段输出端
BU—-U频段输出端
三个输出端互不干扰，即当其中某单元一频段处于接通状态时，其余各频段应处于断开位置，外加12V（DC）时输出电压应符合表1的规定。表1
频段状态
班（接逼）
通（按通）
U（接通）
不小于11.8
不大于0.5
不大于0.5
不大于0.5
不小于11.8
不大于0.5
不大于0.5
不大于0.5
不小于11.8
3.6.1.2检验方法：外加12V（c），接通数电臣表，批时按下操作键S1（第一单元操作键），该单元处于接通位置的频段，输出电压值应不小于11.8V，其余两频段应处于断开状态，电压值应不大于0.5V，然后转动频段转换开关，使原处于断开状态6
SJ2935—88bZxz.net
位置的频段相继处于接通状态，电压值应符合表1的规定，依此检查其余各单元。3.6.2调谱电压输出的连续性和变化规律3.6.2.1要求，调谐电压输出与调谐电位器有效转动圈数内是连续的变化规律为线性。
3.6.2.2检验方法：外加30V（Dc）电压接通数字电压表。选择任一组单元，在调谐电位器有效圈数的5%～95%之间测其输出电压的连续性，并任意选择三点，测定其电压值，直角座标上的三点应为一直线（允差土10%），依次检查各单元，推荐示例如表4所示。
端子1-2间电压×100%
端子1-3间电压
（见图5）
端子2
图4调谐电压输出的变化曲线
端子1
端子3
图5-1“I”调谐电位器
约24V
约15V
端子3
SJ2935—88
端子2
图5-2“I型”调谐电位器（组合式）3.6.3调谐输出电压的逆行性及动噪声3.6.3.1要求：调谐输出电压的逆行性变化不大于20mV，动噪声不大于47mV。3.6.3.2检验方法：任意选择一组单元，输出端接通数字电压表，转动电位器在输出电压0.5～29.5V（有效可变范围）间，任意设定一电压值，手不离旋钮，然后顺向（或逆向）转动，瞬间的逆行电压差应不大于±20mV。动噪声按SJ×××规定的检验方法测定。3.6.4输出调谐电压
3.6.4.1要求：依次按下预选器各操作键，输出电压测定值应符合预置各档电压要求，误差为±0.5V（注：预置电压为生产厂总调使用。为便于整机厂统调，可由预选器生产厂与整机厂协商设定）。
如八档按键参考见表2
预罩电压测
检验方法：在预选器供电端外加30V（nc）和12V（Dc）电压输出端接通直流3.6.4.2
数字电压表，依次按下操作各键，输出电压应符合预置电压规定值。3.6.5自动频率控制（AFC）
SJ2985-B8
3.6.5.1要求，AFC开关工作状态时，输出电压值应为7±0.5V（Dc）。3.6，.2检验方法：将预选器接通电源，AFC输出端接上直流数字电压表，当开关处在工作状态时，输出电压值立符合要求。注：①7±0.5VvC)，为控制电视信导中频（38MHz）之正常位。②在预选器组件产品中，AFC开关仅作“通”“断”作用时，则元3.6.5要求。3.7高造
3.7.1要求：无包装的频选器应能承受温度为+55土2℃、2h的高温试验，在正常条件下恢复2h后，应符合本标准3.3、3.4、3.5.1、3.6.4、3.6.5条规定。3.7.2试验方法：按GB2123.2《电工电子产品基本环境试验魂程试验B高温试验方法》中试验非散热试验样品的温度新变的高温试验方法进行。3.8高温耐久性
3.8.1要求：无包装的预选器应能承受温度为+55士2℃，21d的高温耐久性试验。在正常条件下，恢复2h后，应符合本标准3.3～3.6条规定。3.8.2试验方法：按GB2423.2《电工电子产品基本环境试验规程试验B高温试验方法》中试验Bb非散热试验样品的温度渐变的高温试验方法进行。3.9低温
3.9.1要求：无包装的预选器能经受-25±3℃、2h的低温试验，在正常条件下恢复2h后，应符合本标准3.3、3.4、3.6.1、3.6.4、3.6.5条规定。3.9.2试验方法：按GB2123.1《电工电子产品基本环境试验规程试验A低温试验方法》中规定的试验Ab，非散热试验样品的温度渐变的低温试验方法进行。3.10恒定湿热
3.10.1要求：无包装的预选器应能经受温度为40±2℃，相对湿度为90%~95%、48h的恒定湿热作用，在正常条件下恢复3h后，应符合本标准3.3、3.4、3.6.1、3.6.4,3.6.5条规定。
3.10.2试验方法：按GB2423.3《电工电子产品基本环境试验规程试验C.恒定湿热试验方法》规定的试验方法进行。3.11长期热
3.11.1要求，无包装的须选器应能经受温度40±2℃、相对湿度为90%~95%的21d们长期湿热作用，在正常条件下恢复4h后，应符合3.3~3.6条规定。3.112试验方法：按GB2423.3《电工电子产品基本环境试验规程试验C.恒定湿热试验方法》规定的试验方法进行。3.12振动
3.12，！要求：带有小包装（盒）的预选器应能经受频率为10~55Hz，振幅为0.55m：1在三个互相垂直的轴线上各作2次循环的扫描振动试验，试验后，应符合本标准33、3.5.1、3.6.1、3.6.4、3.6.5条规定。-9
SJ2935-—88
8.12.2试验方法：把包装预选器的小包装（盒）以其正常固定方法安装在振动台上按GB2423.10《电工电子产品基本环境试验规程试验Fc振动（正弦）试验方法》规定的试验方法进行。
3.13碰撞
3.13.1要求：带有小包装（盒）的预选器应能承受加速度为98m/S，脉冲时间为16ms在三个互相垂直的轴线上各作1000次的碰撞试验，试验后应符合本标准3.3、3.5.1、3.6.1、3.6.4、3.6.5条规定。
3.13.2试验方法：把包装预选器的小包装（盒）以其正常固定方法安装在碰撞台上，按GB2423.6《电工电子产品基本环境试验规程试验E，碰撞试验方法》规定的试验方法进行。
8.14寿命
3.14.1要求，预选器在35V、20mA的电负荷条件下，直键开关应能承受15000次动作循环，调谐电位器应能承受50次旋转循环，此后应符合表3的规定。表3
动作力
接触电阻
绝缘电阻
不超过9.5.2要求的±8 %
直键开关不大于52，电位器不大于1002不小于10MQ500V(Dc）
不少于250V（ac)，1min无异常
3.14.2试验方法：由生产厂提供质保证书或周期检验报告。3.15盐雾
3.15.1要求：预选器应能承受浓度为5%的NaC1盐溶液。24h的盐雾试验，试验后，应无损害正常操作的离蚀（用手动检查预选器能正常操作）。3.15.2试验方法：按GB2423.17《电工电子产品基本环境试验规程试验Xa盐雾试验方法》规定的试验方法进行。4验收规则
4.1总则
预选器应经制造厂技术检验部门或由制造厂的上级主管部门规定的检验部门检验，检验分鉴定检验，逐批检验和周期检验三种。4.2鉴定检验
鉴定检验在产品鉴定时进行。
4,2.1抽样
SJ2985-88
按GB2829“周期检查计数程序及抽样表（适用于生产过程稳定性的检查）”的一次抽样方案，判别水平为Ⅲ的规定。从正常生产线上随机抽取样本，样本数为20只（其中10只为备用样品），判定数组为（01）。4.2.2程序
试验项目、顺序、分组和样本数量按表4的规定，全部样本按第I组规定检查项目检验合格后，应把全部样本分到表4规定的Ⅱ至V组中去，再进行Ⅱ至V组的试验。4.2.3失效数
按表4中Ⅱ至V组进行试验时，有一个或多个失效样品应成为拒绝授于鉴定批准的理由。
4.2.4不合格
鉴定检验不合格时，应将不合格情况向鉴定管理机构报告。生产厂应分析不合格的原因，采取有效措施修复不合格品，修复后可按鉴定管理规定重新提交鉴定。4.2.5样本处理
经过鉴定检验的样本，不得作为合格品交货。4.2.6试验报告
根据订货方要求，可提供鉴定检验的试验报告。表4
检查或试验
结构尺寸
标志及表面装饰
选台机构
频段开关转换力矩
直键开关转换动作力
竭谐电位器转动力矩
电性能
频段电压输出
调谐电压输出规律
调谐输出电压逆行性
调谐输出电压
自动频率控制
要求条款号
方法条款号
十只中的
十只中的二只
十只中的二只
十只中的二月
4.3逐批检验
4.3.1抽样
SJ2935--88
续表4
检查或试验
恒定湿热
高温耐久性
长期湿热
要求条款号
方法条款号
从提交批产品中，按GB2828“逐批检套计数抽样程序及抽祥表（适用于连续批的检查）”一次正常检查拍栏方案中一般检查水平Ⅱ的规定随机抽取样本。4,3.2程序
检验项目、顺序及合格贡量水平（AQL）按表5的规定，检查包装时，按5.2条要求抽验1个包装箱及其中3个包装盒。表5
检查或试验
结构尺寸
标志及表面装饰
选台机构
频段开关转换动作力矩
直键开关转换动作力
调谐电位器转动力短
婴求条款号
方法条款号
赢燕杰
