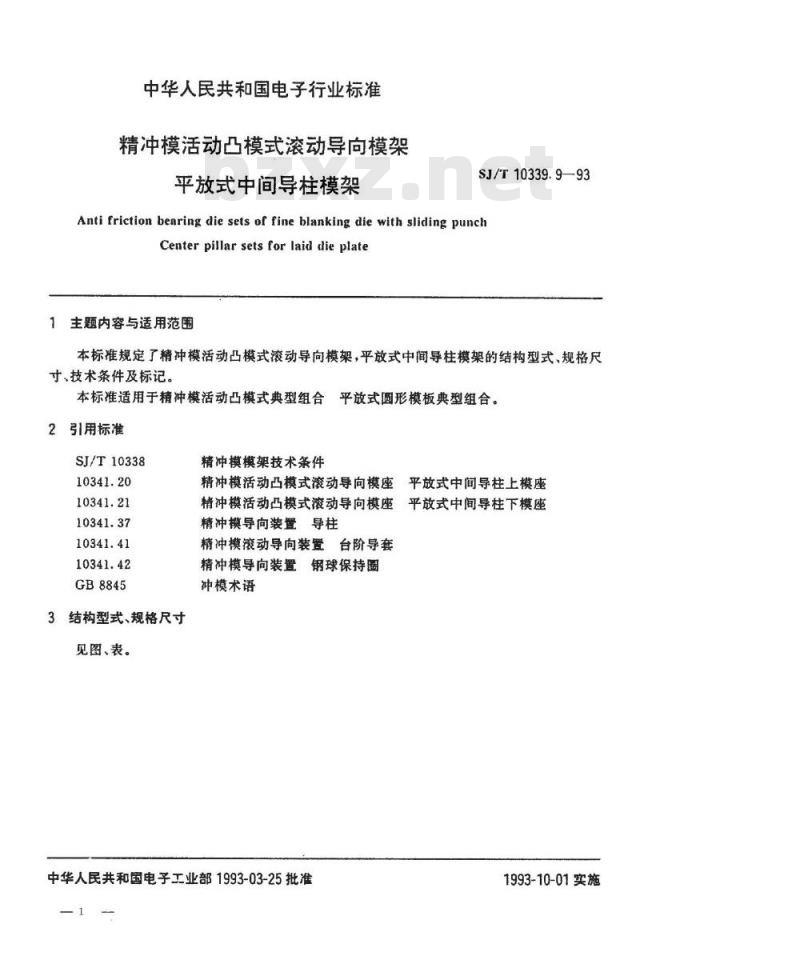

中华人民共和国电子行业标准
精冲模活动凸模式滚动导向模架平放式中间导柱模架
SJ/T10339.9—93
Anti friction bearing die sets of fine blanking die with sliding punchCenterpillarsetsfor laid dieplate主题内容与适用范围
本标准规定了精冲模活动凸模式滚动导向模架，平放式中间导柱模架的结构型式、规格尺寸、技术条件及标记。
本标准适用于精冲模活动凸模式典型组合平放式圆形模板典型组合。引用标准
SJ/T10338
GB8845

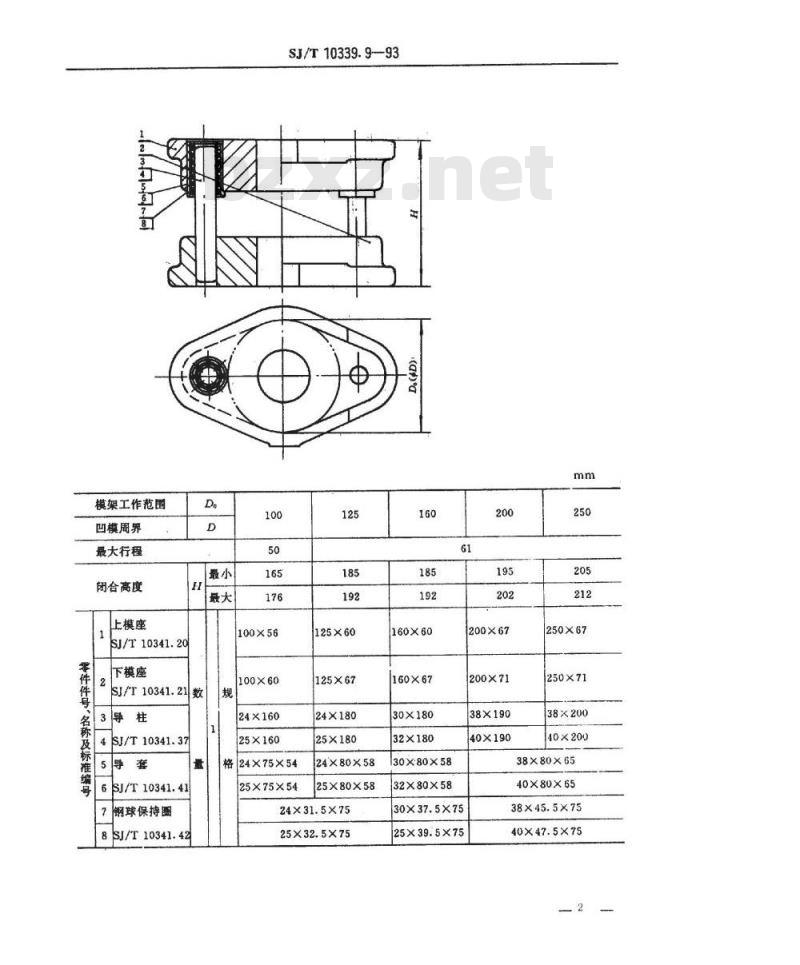

3结构型式、规格尺寸
见图、表。
精冲模模架技术条件
精冲模活动凸模式滚动导向模座平放式中间导柱上模座
精冲模活动凸模式滚动导向模座平放式中间导柱下模座
精冲模导向装置导柱
精冲模滚动导向装置台阶导套
精冲模导向装置钢球保持圈
冲模术语
中华人民共和国电子工业部1993-03-25批准1993-10-01实施
模架工作范围
凹模周界
最大行程
闭合高度
上模座
SJ/T10341.20
零件件号、名称及标准编号
下模座
SJ/T10341.21数
SJ/T10341.37
SJ/T10341.41
钢球保持圈
SJ/T10341.4
100×56
SJ/T10339.9-93
125×60
100×60
24×160
25×160
格24×75×54
25×75×54
125×67
24×180
25×180
24×80×58
25X80X58
24×31.5×75
25×32.5×75
160×60
160×67
30×180
32×180
30×80×58
32×80×58
200×67
200×71
38×190
40×190
30×37.5×75
25×39.5×75
250×67
250×71
38×200
40×200
38×80×65www.bzxz.net
40×80×65
38×45.5×75
40×47.5×75

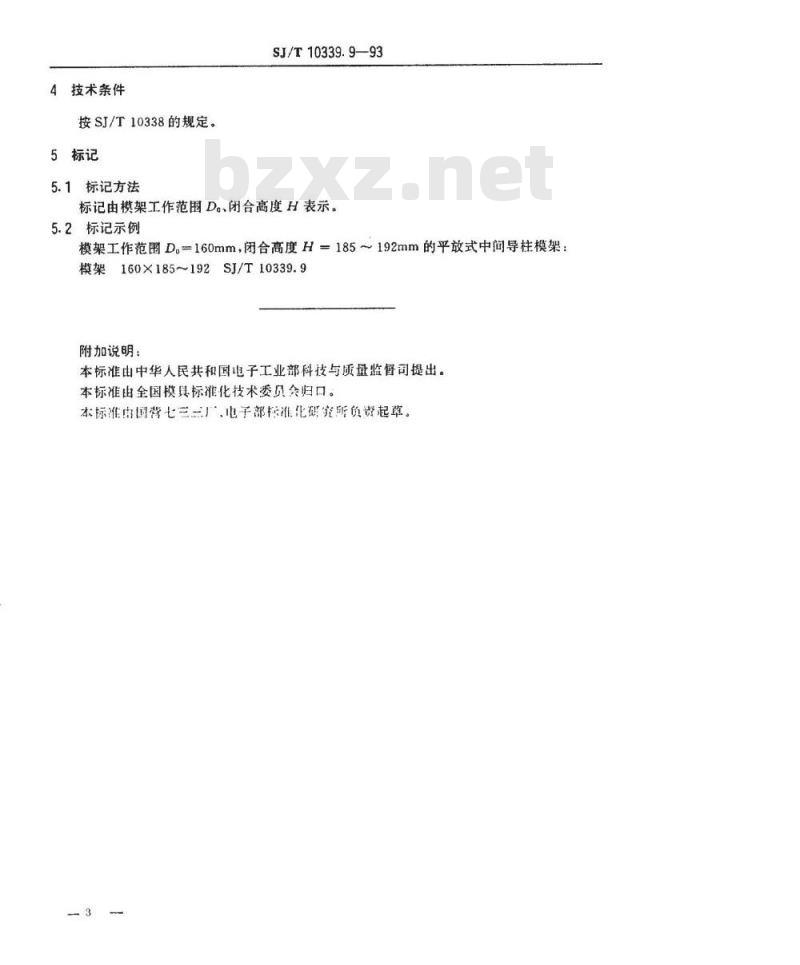

技术条件
按SJ/T10338的规定。
5标记
5.1标记方法
SJ/T10339.9—93
标记由模架工作范围D。、闭合高度H表示。5.2标记示例
模架工作范围D。=160mm，闭合高度H=185～192mm的平放式中间导柱模架：SJ/T10339.9
160×185~192
附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三厂电子部标准化研究所负资起草。-3
