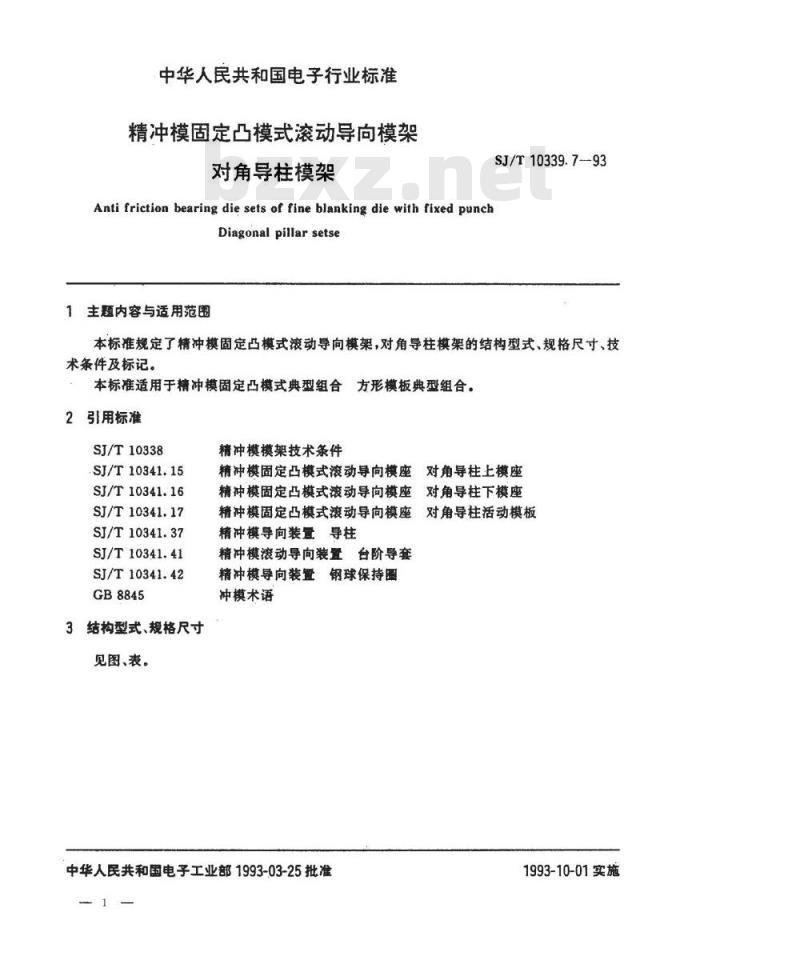

中华人民共和国电子行业标准
精冲模固定凸模式滚动导向模架对角导柱模架
Anti friction bearing die sets of fine blanking die with fixed punchDiagonal pillar setse
1主题内容与适用范围wwW.bzxz.Net
SJ/T10339.7-93
本标准规定了精冲模固定凸模式滚动导向模架，对角导柱模架的结构型式、规格尺寸、技术条件及标记。
本标准适用于精冲模固定凸模式典型组合方形模板典型组合。2引用标准
SJ/T10338
SJ/T10341.15
SJ/T10341.16
SJ/T10341.17
SJ/T10341.37
SJ/T10341.41
SJ/T10341.42
GB8845

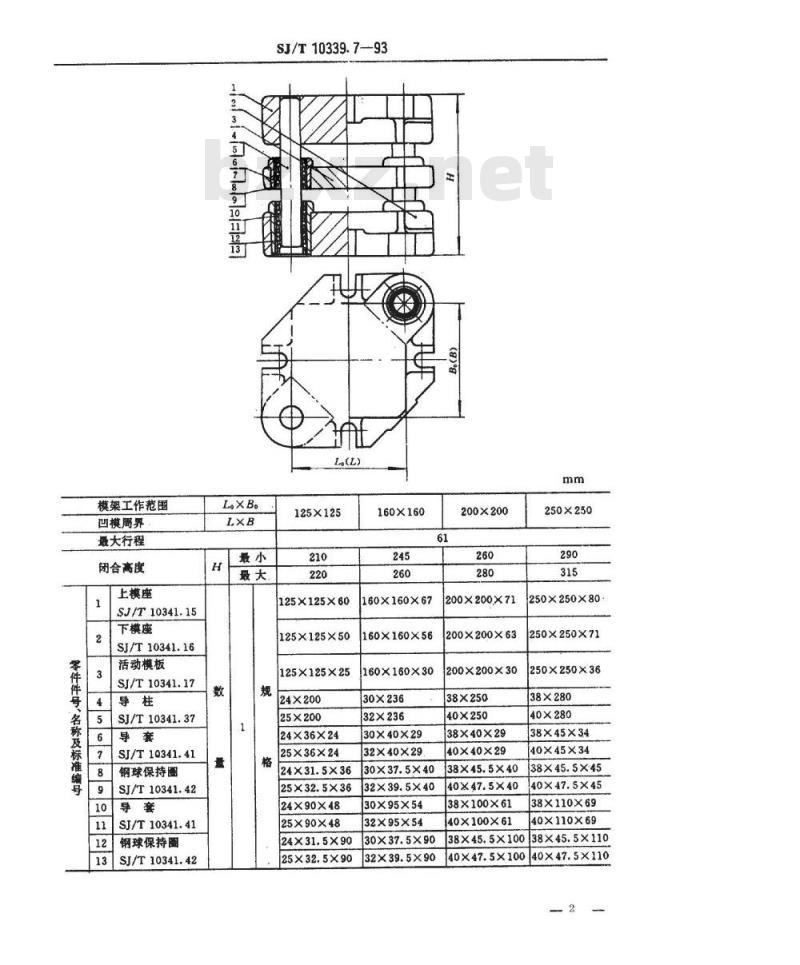

3结构型式、规格尺寸
见图、表。
精冲模模架技术条件
精冲模固定凸模式滚动导向模座对角导柱上模座精冲模固定凸模式滚动导向模座对角导柱下模座精冲模固定凸模式滚动导向模座对角导柱活动模板精冲模导向装置导柱
精冲模滚动导向装置台阶导套
精冲模导向装置钢球保持圈
冲模术语
中华人民共和国电子工业部1993-03-25批准1
1993-10-01实施
零件件母、名称及标准编丹
模架工作范围
凹模周界
最大行程
闭合高度
上模座
SJ/T10341.15
下模座
SJ/T10341.16
活动模板
SJ/T10341.17
SJ/T10341.37
SJ/T10341.41
钢球保持圈
SJ/T10341.42
SJ/T10341.41
钢球保持圈
SJ/T10341.42
SJ/T10339.7-93
125×125
125X125×60
125×125×50
125×125×25
24×200
25×200
24×36×24
25×36×24
24X31.5×36
25×32.5×36
24×90×48
25×90×48
24×31.5×90
25×32.5×90
160×160
160×160×67
160×160×56
200×200
200×200×71
200×200×63
160×160×30
30×236
32×236
30×40×29
32×40×29
30×37.5×40
32×39.5×40
30×95×54
32×95×54
30×37.5×90
32×39.5×90
200×200×30
38×250
40×250
38×40×29
40×40×29
38×45.5×40
40X47.5X40
38×100×61
40×100×61
250×250
250×250×80
250×250×71
250×250×36
38×280
40×280
38×45×34
40×45×34
38×45.5×45
40×47.5×45
38×110×69
40×110×69
38×45.5×10038×45.5×110
40×47.5×10040×47.5×110

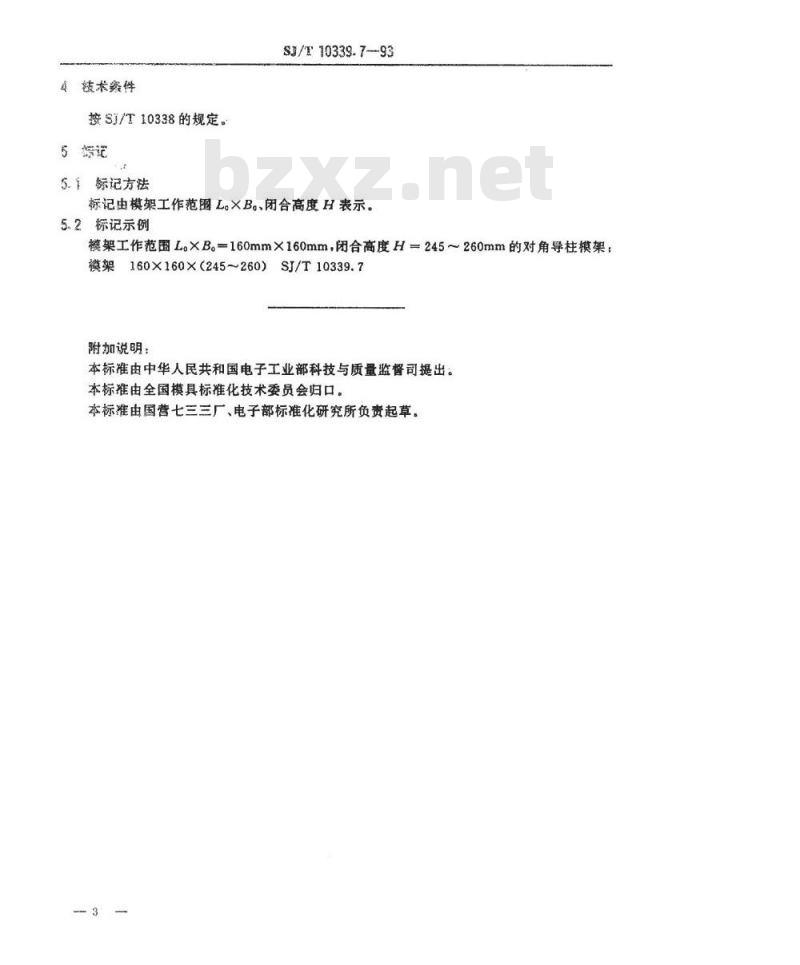

4技术察件
按SJ/T10338的规定。
5.1标记方法
S3/T10339.7-93
标记由模架工作范圈L。×B。、闭合高度H表示。5.2标记示例
模架工作范围L。×B。=160mm×160mm，闭合高度H=245～260mm的对角导柱模架：模架160×160×（245~260）SJ/T10339.7附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出：本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。3
